Compatibilidad del sistema de actuadores lineales: Controles, 29V de potencia y cableado
Un sistema de movimiento lineal compatible es más que un conjunto de piezas con la misma etiqueta de voltaje. El actuador, el dispositivo de control, la fuente de energía, el cableado, la retroalimentación y las condiciones de aplicación deben coincidir como una configuración.
requisitos del actuador → salida y retroalimentación del dispositivo de control → capacidad de la fuente de energía → conector y ruta de cableado → condiciones de operación
Una clasificación compartida de 29V, un conector que se acopla físicamente o el número correcto de canales de motor puede ser información útil de cribado. Ninguno de esos hechos demuestra la compatibilidad por sí mismo.
Verificación Rápida de Compatibilidad
Utilice cada capa del sistema como una puerta de liberación antes de aprobar la configuración ensamblada.
Si una fila es desconocida, trate la configuración como no verificada aún en lugar de asumir que las filas restantes compensarán por ello.
Lo que 29V te dice—y lo que no

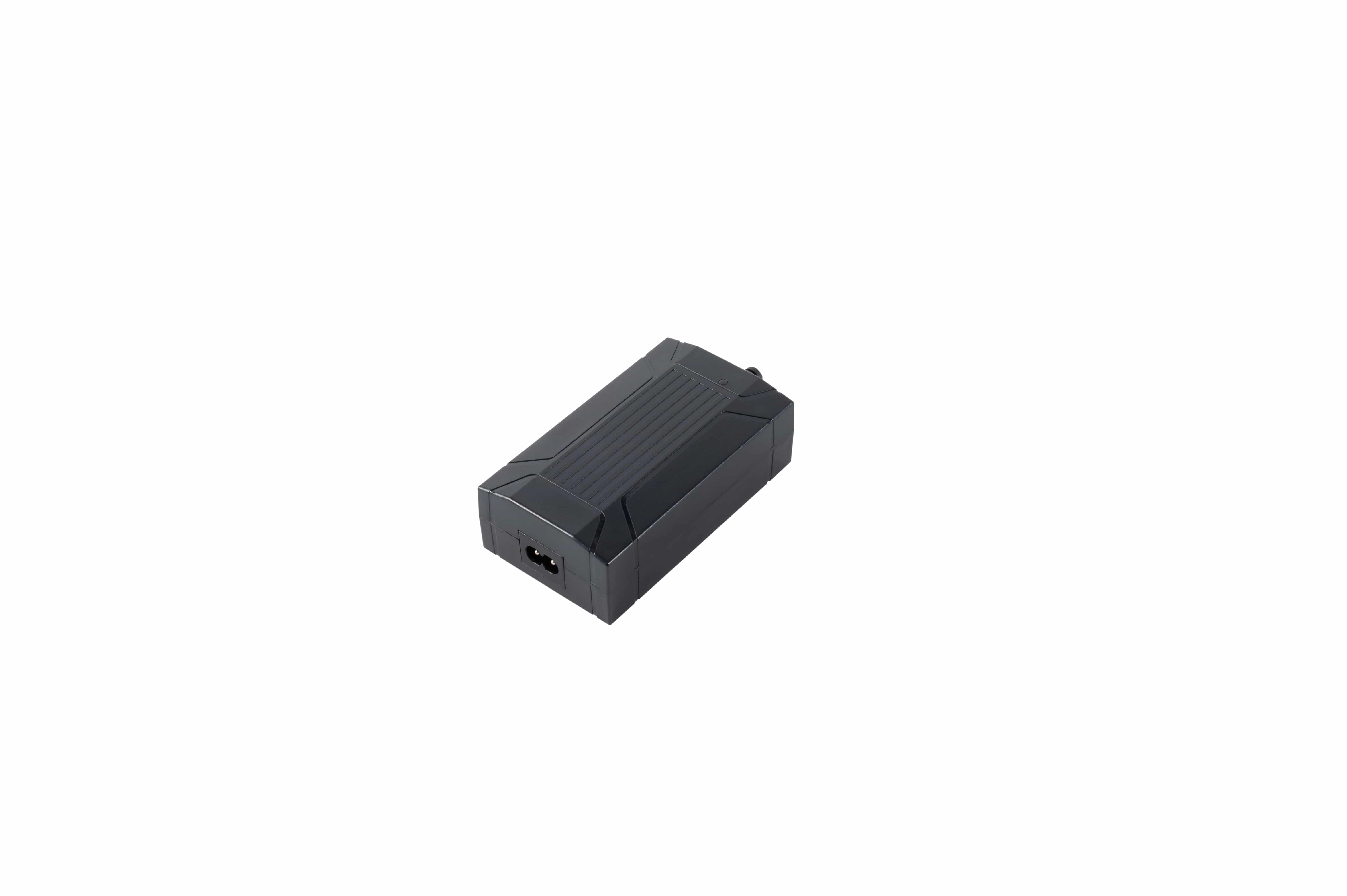

Los datos actuales del proyecto de ServoCylMotion incluyen clases de fuente de energía de 29V a 1.8A, 2.0A y 3.0A, correspondiente a aproximadamente 52.2W, 58W y 87W por la relación básica (P = V × I). Estas cifras ayudan a comparar la información disponible opciones de energía de 29V. No indican cuál fuente es correcta para un actuador específico.
La siguiente pregunta es cómo se comporta el sistema completo bajo su peor caso de carga creíble. Un motor puede demandar sustancialmente más corriente al arrancar, durante una reversión brusca, cerca del estancamiento, o cuando un obstáculo impide el movimiento. Si varios motores pueden arrancar juntos, la fuente y el dispositivo de control deben soportar el caso combinado. Las pérdidas en cables y conectores también pueden reducir el voltaje que realmente llega a la carga.
Para la revisión de compatibilidad, confirme:
- el rango de voltaje permitido para el actuador y el dispositivo de control exactos;
- el corriente de funcionamiento cargado y cualquier dato disponible de arranque, impulso, o estancamiento;
- cuántos motores pueden moverse al mismo tiempo;
- el límite de corriente y el comportamiento de recuperación de la fuente de energía y el dispositivo de control;
- el voltaje en el actuador bajo la carga máxima esperada;
- ciclo de trabajo, temperatura ambiente y condiciones de la carcasa.
No hay un margen de corriente o porcentaje de caída de cable único que pueda reemplazar de manera segura los datos específicos del modelo.
1.8A
≈ 52.2W a 29V2.0A
≈ 58W a 29V3.0A
≈ 87W a 29VVerifique la Interfaz de Control
La compatibilidad de control comienza con la salida del motor, pero no termina ahí.

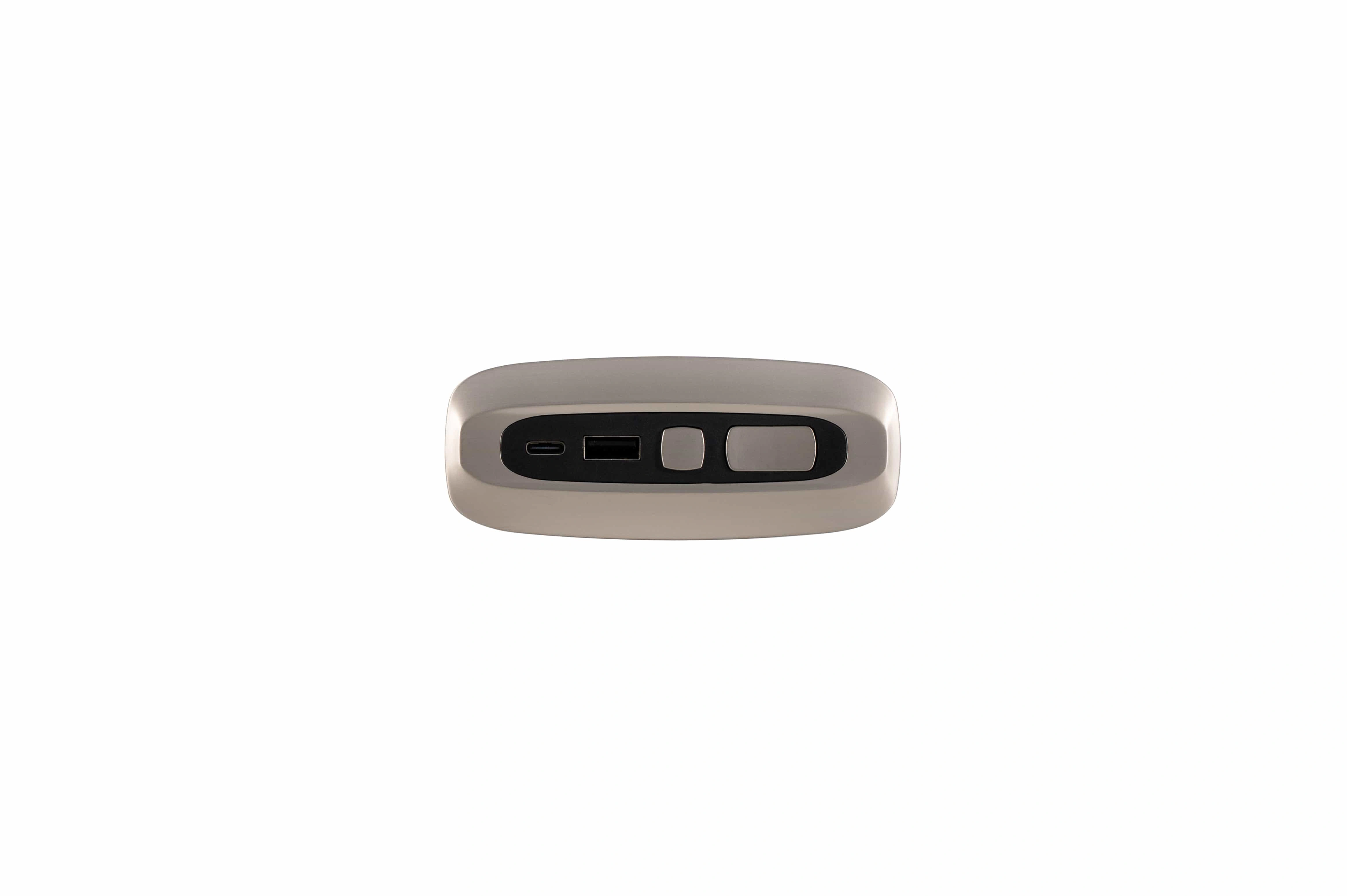

Los datos del proyecto actual de la familia YK de ServoCylMotion cubren de uno a cuatro canales de motor en una plataforma de 29V de CC, con 60–120W documentados a nivel de familia y variantes sincronizadas en el rango. Esa es información útil a nivel de familia, no una matriz de emparejamiento universal. La evidencia del proyecto controlado por corriente no establece una arquitectura de retroalimentación única, un tipo de sensor, o una tolerancia de sincronización para cada configuración. Al revisar opciones de control de múltiples motores a 29V, verifique estos elementos para la configuración exacta:
1–4
canales de motor en los datos del proyecto de la actual familia YKEl contexto a nivel de familia ayuda a la selección. El emparejamiento exacto aún requiere verificación eléctrica y de retroalimentación.
Salida del Motor
El voltaje de salida debe ajustarse al rango permitido del actuador, y la etapa de salida debe soportar la corriente real del motor, no solo la corriente en vacío. Para equipos de canales múltiples, verifique los límites por canal y el caso de operación combinado.
Modo de Movimiento
Aclare si los motores necesitan:
- moverse de forma independiente;
- recibir el mismo comando al mismo tiempo; o
- mantenerse alineados en posición a través de sincronización de bucle cerrado.
Señales de Retroalimentación y Posición
La "retroalimentación" no es una interfaz única. Potenciómetros, sensores Hall, codificadores ópticos, interruptores discretos, salidas analógicas, salidas de pulso y comunicación digital pueden requerir diferentes voltajes de suministro, niveles de señal, entradas, calibración y cableado de referencia. Antes de emparejar componentes, identifique el tipo exacto de retroalimentación y obtenga su especificación eléctrica.
Límites y Comandos
Confirme si los límites finales son internos o externos, fijos o ajustables, y si interrumpen la potencia del motor o solo informan una señal. Si la aplicación utiliza comandos PLC, analógicos, PWM, serie o de bus, la capa eléctrica y el protocolo también deben coincidir.
Entrada de CA o batería → fuente de CC → dispositivo de control → canales de motor → actuador
Verifique la Fuente de Alimentación Bajo Carga Real
Un cálculo de potencia simple es útil para comparar clases, pero las cargas de motor son dinámicas.
Una fuente que parece adecuada desde vatios en estado estacionario aún puede fallar si entra en modo de recorte, tartamudeo u otro modo de protección durante el arranque. Del mismo modo, una calificación de corriente de fuente más alta no corrige una etapa de salida, conector, fusible o cable subdimensionados. Revise el camino completo:
- ¿La fuente permanece dentro de la ventana de voltaje requerida durante el arranque y el movimiento cargado?
- ¿Puede soportar cada motor que pueda comenzar o invertir simultáneamente?
- ¿Cómo se comporta la protección contra sobrecorrientes cuando un motor arranca con fuerza o se detiene?
- ¿Están el cableado, conectores, relés y dispositivos de protección clasificados para el mismo camino de corriente?
- ¿Proporciona la carcasa un margen térmico suficiente para el ciclo de trabajo esperado?
- ¿Son correctos el ingreso de CA, el enchufe regional y los requisitos de instalación para el mercado de destino?
Los conjuntos de cables de CA regionales son una interfaz separada del cableado de motor de bajo voltaje. Use el opciones de cable de alimentación para la selección del lado de la red, luego verifique el lado de CC de forma independiente.
Verifique el cableado más allá del ajuste del conector
El ajuste mecánico es solo una parte de una interfaz eléctrica. Antes de aplicar energía, identifique la definición completa del conector y del conductor:
Identidad del conector
Fabricante/familia, mitad de acoplamiento, género, codificación y vista de numeración de pines
Potencia del motor
Pines de potencia del motor y polaridad
Señales de retroalimentación
Pines de suministro, señal y referencia del sensor
Límites
Conductores de límite o fin de carrera
Camino de corriente
Clasificación de corriente de contacto y tamaño de conductor aprobado
Definición del cable
Calibre del cable y longitud instalada completa
Deber de movimiento
Enrutamiento fijo frente a enrutamiento de flexión repetitiva
Integridad de la señal
Requisitos de apantallamiento o separación de señales cuando hay retroalimentación o comunicación presente
El recuento y color de los cables son pistas de inspección, no una especificación de interfaz. Conductores adicionales pueden llevar retroalimentación, energía de sensor, señales de límite final, o comunicación en lugar de corriente del motor. Para cambios específicos de arnés del proyecto, use la personalización de cable e interfaz capacidad solo después de que se definan las funciones eléctricas y el pinout.
Longitud del cable y caída de voltaje
Calcule la caída de voltaje sobre el camino de corriente completo, incluyendo los conductores de salida y retorno y cualquier resistencia de conector, relé, fusible o terminal material. Luego verifique el voltaje terminal real bajo la carga esperada.
Un cable más largo también puede afectar los circuitos de retroalimentación y comunicación. El enrutamiento de señales, el apantallamiento y los requisitos de flexibilidad deben seguir la documentación exacta del componente y el diseño de EMC del sistema ensamblado en lugar de una regla universal.
Evidencia requerida para una revisión de compatibilidad exacta
Para una revisión de ingeniería eficiente, proporcione la configuración exacta en lugar de solo el nombre de la aplicación.
La evidencia de configuración debe coincidir con el hardware pedido y su revisión documentada.Utilice Recursos CAD y de ficha técnica y documentación técnica cuando esté disponible. Si la interfaz exacta no está documentada, debe permanecer como un punto abierto en lugar de inferirse de un modelo similar.
Valide la configuración ensamblada antes de la producción
Una revisión de compatibilidad debe terminar con la validación de una muestra representativa.
Dependiendo de la aplicación y los procedimientos de ingeniería disponibles, la verificación puede incluir:
- comprobaciones de continuidad e identidad de pines antes de energizar el ensamblaje;
- comportamiento de dirección sin carga y límites finales;
- extensión y retracción con carga;
- arranque, reversión y casos de motores simultáneos;
- voltaje del terminal del actuador durante el movimiento bajo carga máxima;
- picos de corriente y cualquier reinicio de fuente o dispositivo de control;
- escalado de retroalimentación, conteo, calibración o comportamiento de homing;
- enrutamiento de cables y verificaciones de cables en movimiento donde la flexión es parte de la instalación;
- comportamiento de fallos u obstrucciones definido por la evaluación de riesgos de la aplicación.
Esta es una validación de configuración, no una certificación final de la máquina ni una aprobación de seguridad.
La validación de muestra representativa cierra el ciclo de documentación a hardware.Preguntas Frecuentes
Las preguntas de compatibilidad deben ser respondidas en función de la configuración exacta, no solo de etiquetas nominales.
¿Es suficiente el mismo voltaje nominal para confirmar la compatibilidad?
No. El voltaje debe ser correcto, pero también deben coincidir el comportamiento de la corriente, los límites de salida, el conector/pinout, la retroalimentación, el cableado y las condiciones de operación.
¿Un conector que encaja prueba que el cableado es compatible?
No. Verifique la familia exacta del conector y la clave, la numeración de los pines, el pinout, la polaridad, la clasificación de contacto y las funciones de señal según la documentación controlada.
¿Qué valor de corriente es importante al verificar una fuente de alimentación?
Utilice los datos operativos cargados exactos del actuador y, cuando estén disponibles, el comportamiento de arranque/impacto y de estancamiento o obstrucción. También tenga en cuenta cada motor que pueda moverse simultáneamente y los límites del dispositivo de control.
¿Puede una fuente de 29V accionar varios actuadores?
Potencialmente, pero la respuesta depende de la corriente dinámica total, las clasificaciones del canal de control, el cableado, la protección, el ciclo de trabajo y si los motores se mueven de manera independiente o conjunta. El voltaje nominal solo no puede responder a esto.
¿El movimiento paralelo significa que los actuadores están sincronizados?
No. Enviar el mismo comando a múltiples motores no corrige por sí mismo las diferencias de posición. El movimiento sincronizado en bucle cerrado requiere una estrategia de retroalimentación y control compatible.
¿Los actuadores equipados con retroalimentación son intercambiables?
No automáticamente. El tipo de retroalimentación, suministro, señal de salida, cableado de referencia, resolución o comportamiento de pulso y método de calibración deben coincidir con la entrada de control.
¿Cuánto descenso de voltaje en el cable es aceptable?
No hay un porcentaje universal para cada sistema de actuador. Calcule la ruta instalada y verifique que el voltaje terminal real y el rendimiento se mantengan dentro de los límites exactos del componente.
¿Qué debo enviar para una revisión de compatibilidad?
Envía los modelos exactos del actuador, dispositivo de control y fuente de energía; clasificaciones eléctricas; información de conectores y pinout; tipo de retroalimentación; cantidad de motores y requisitos de movimiento; longitudes de cables; y condiciones de aplicación. Contactar a ServoCylMotion con el paquete de configuración.
Obtener la configuración revisada
Si está combinando un actuador de 29V, dispositivo de control, fuente de alimentación o arnés personalizado, envíe el paquete de interfaz completo antes de bloquear el BOM de producción. ServoCylMotion puede revisar la documentación disponible, identificar puntos de compatibilidad no resueltos y definir qué necesita aún validación de muestra.
También puede volver al hub de recursos de ingeniería para herramientas de selección y documentación relacionadas.
