PERSONALIZACIÓN DE CILINDROS ELÉCTRICOS
Cilindros Eléctricos Personalizados para Requerimientos de Movimiento No Estándar
Un cilindro eléctrico personalizado debe diseñarse en torno a un punto operativo verificado: empuje requerido, velocidad de carga, carrera, ciclo de trabajo, orientación de montaje, retroalimentación, entorno y espacio de instalación disponible. El objetivo no es combinar máximos catalogados no relacionados, sino desarrollar una configuración que realice el movimiento requerido de manera confiable dentro del espacio real de la máquina.
Comience con nuestra visión general de la familia de cilindros eléctricos para la plataforma estándar, o revise nuestras amplias capacidades de ingeniería cuando el proyecto también involucra controles, cableado, montaje o integración de sistemas.

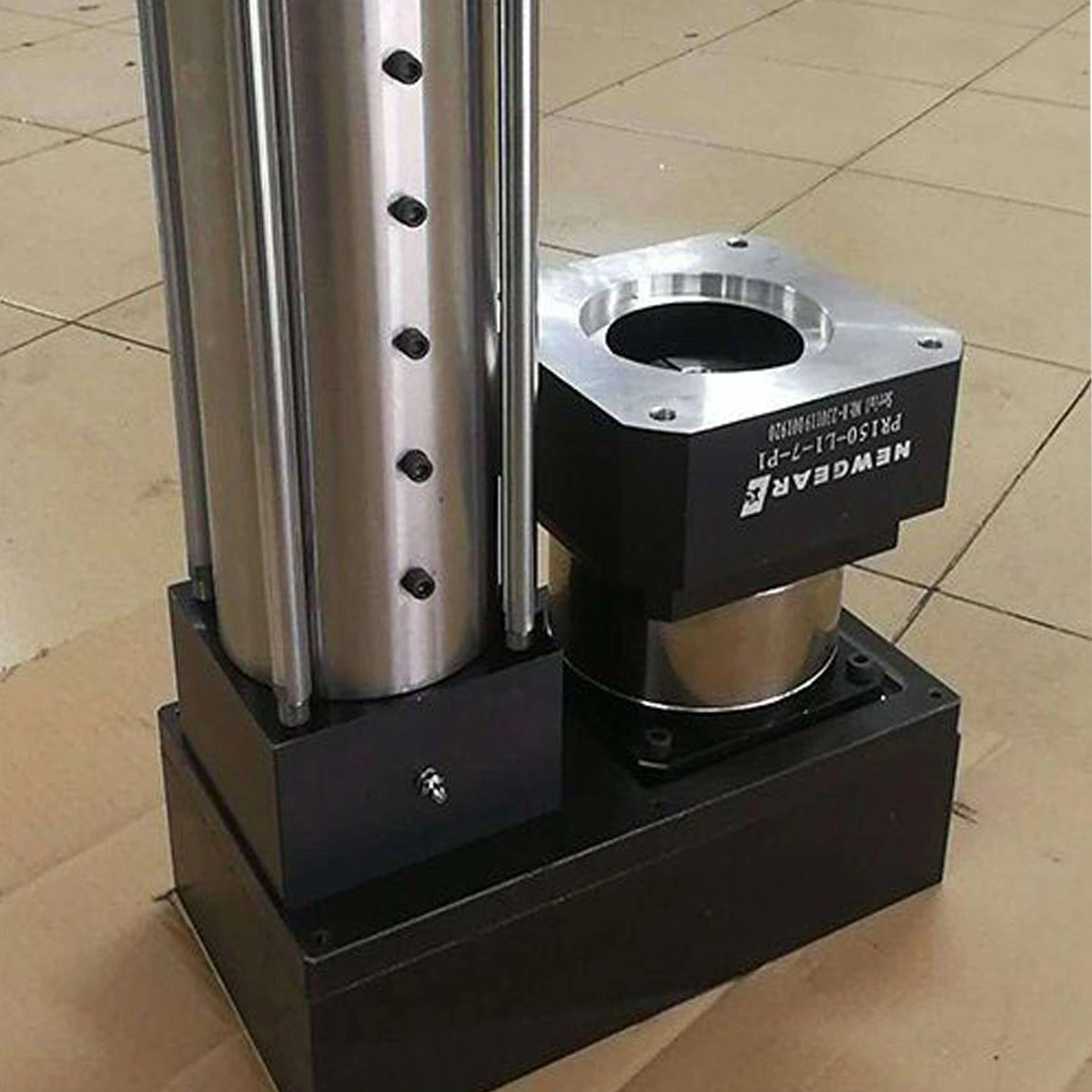

Contexto de fabricación para revisión de la arquitectura del cilindro eléctrico.
ALCANCE DE CONFIGURACIÓN
¿Qué se puede personalizar?
Las principales decisiones mecánicas son tecnología de tornillo, disposición del motor, carcasa, interfaz de varilla, geometría de montaje, sensores y protección ambiental.
Área de diseño
Opciones típicas
Principal compensación de ingeniería
Accionamiento por tornillo
Tornillo de bola, tornillo de rodillos planetarios, tornillo Acme/líder
Eficiencia, densidad de fuerza, ciclo de trabajo, comportamiento de retención, costo
Configuración del motor
En línea, paralelo/plegable, con engranaje
Longitud axial, espacio lateral, complejidad de transmisión
Carcasa
Cuerpo perfilado, construcción con viga de amarre o reforzada
Peso, rigidez, robustez ambiental
Montaje
Brida, clevis, trunnión, pie, adaptador personalizado
Alineación de carga, espacio disponible, compatibilidad del marco
Comentarios
Encoder absoluto, encoder incremental, potenciómetro, sensor de carga
Retención de posición, precisión, arquitectura de control
Protección
Limpiaparabrisas, campanas, sellado, acabado protector
Polvo, agua, contaminación abrasiva, exposición a lavados
Ajustar la tecnología de tornillo al ciclo de operación
Los tornillos de bola se seleccionan comúnmente cuando la eficiencia, el posicionamiento y la velocidad moderada a alta son prioridades. Los tornillos de rodillos planetarios son más adecuados para sistemas compactos de alta fuerza y ciclos de alta carga repetidos. Los tornillos Acme o de paso pueden ser útiles cuando la simplicidad, la baja velocidad o el comportamiento sin retroceso son más importantes que la eficiencia.
CICLO DE CARGA
Ingeniería de Cilindros Eléctricos de Alta Resistencia
Un cilindro eléctrico de alta resistencia debe dimensionarse a partir del ciclo completo de fuerza versus movimiento en lugar de solo un número de carga máxima. Los proyectos de prensado, conformado, inserción, elevación y reemplazo de energía hidráulica pueden imponer cargas máximas breves, períodos prolongados de espera, giros frecuentes, cargas por choque o alta carga térmica.
La revisión de ingeniería debe incluir:
- fuerza de empuje/tirón continua y máxima;
- velocidad y aceleración cargadas;
- tiempo de permanencia bajo carga;
- ciclos por hora y horas de operación por día;
- requisitos de retención vertical;
- condiciones de choque o impacto;
- restricciones de caja de engranajes, freno y motor.
Los ejes verticales merecen una atención especial porque los sistemas de tornillos eficientes pueden retroceder cuando se corta la energía. Se debería incluir un freno de retención adecuado o otro método validado de retención de carga donde la gravedad podría mover la carga.
El cilindro debe transmitir solo fuerza axial. Herramientas, platinas y mecanismos desfasados que introduzcan fuerza lateral o momento de vuelco deben utilizar guías externas dimensionadas para esas cargas.

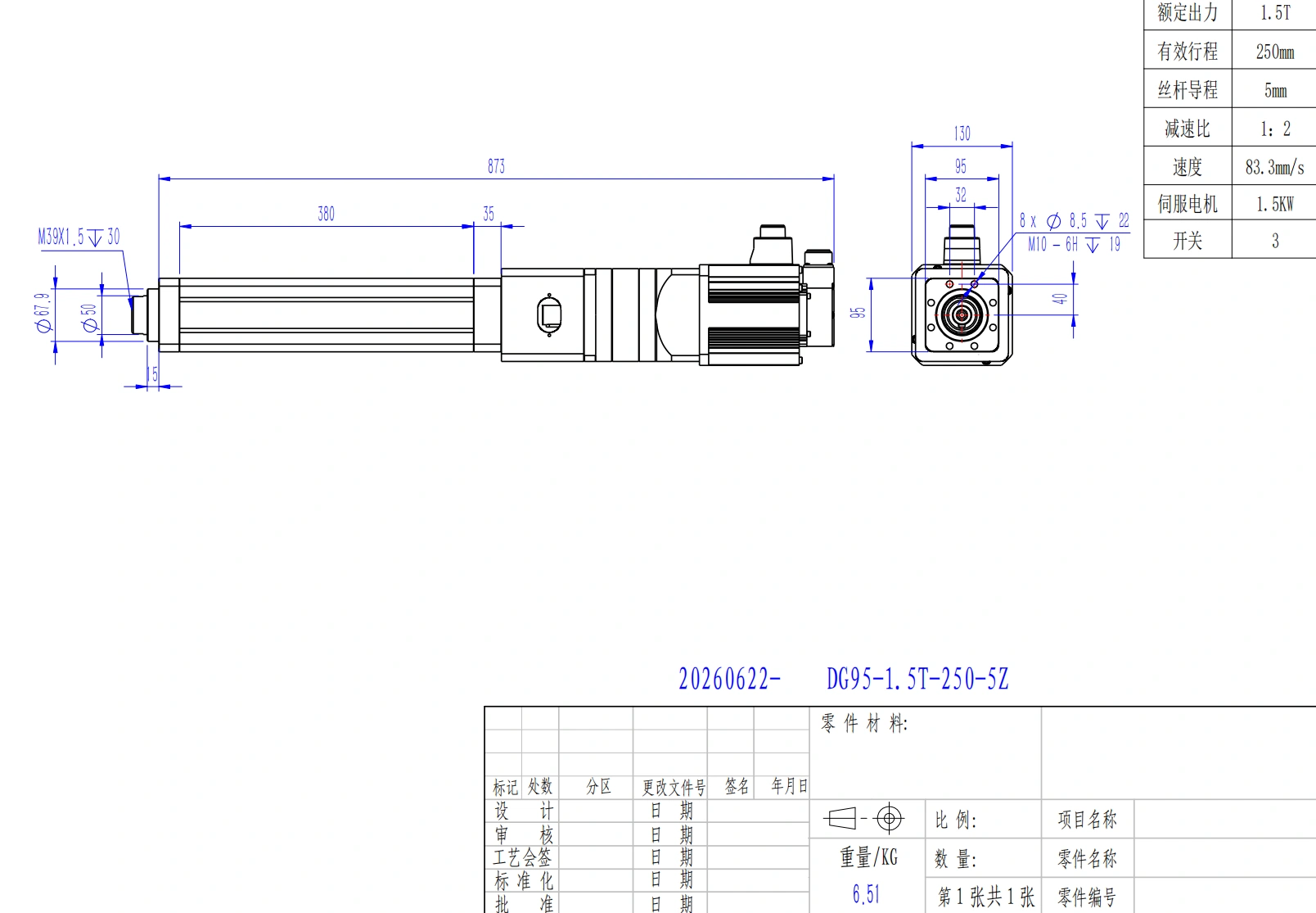

Referencia de producto de cilindro eléctrico para revisión de configuración de alta fuerza; los límites operativos deben validarse para el proyecto.
Diseño de Cilindro Eléctrico de Largo Recorrido
Un cilindro eléctrico de largo recorrido introduce límites mecánicos que se vuelven cada vez más importantes a medida que aumenta la longitud no soportada.
Pandeo de columnas gobierna la carga compresiva. La relación de Euler se usa comúnmente como una primera selección de ingeniería:
Pcr = π²EI / (KL)²
Debido a que la carga de buckling ideal admisible varía inversamente con el cuadrado de la longitud no soportada, una condición de extensión más larga puede reducir rápidamente la capacidad de compresión. Por lo tanto, la carga de empuje y tracción debe revisarse por separado, y los clevises, extremos de varilla, adaptadores y la conformidad de montaje deben incluirse en la longitud no soportada efectiva.
Velocidad crítica del tornillo es el segundo límite mayor. Los tornillos rotativos largos pueden desarrollar golpear o resonancia antes de que el motor alcance su propio límite de velocidad. El diámetro de la raíz del tornillo, el tramo no soportado, la disposición de soporte, el paso, la velocidad lineal objetivo y la alineación del acoplamiento afectan todos el resultado.
Los métodos típicos de mitigación incluyen un diámetro de tornillo más grande, un paso más alto para reducir RPM del tornillo, soporte intermedio, soporte de rodamientos mejorado o una arquitectura de eje diferente cuando los requisitos de recorrido y velocidad están en conflicto.
Para extensiones horizontales largas, también se debe evaluar el sag estructural y el soporte de guía antes de finalizar el cilindro y el marco de la máquina.
INTERFAZ MECÁNICA
Montaje y Alineación
La brida delantera, el clevis trasero, el trunnion, el pie y las interfaces de montaje personalizadas se pueden adaptar a diferentes cuadros de máquina. Las interfaces al estilo ISO también pueden simplificar proyectos de reemplazo cuando la estructura circundante ya sigue un diseño de cilindro estandarizado.
El requisito crítico es la alineación a través de todo el recorrido. La carga radial puede acelerar el desgaste en los bujes de varilla, sellos, rodamientos y componentes del tornillo. Cuando el mecanismo accionado no puede permanecer coaxial, utilice guías lineales externas y, donde sea apropiado, hardware de extremo de varilla autoalineante para acomodar errores angulares menores.
Antes de liberar soportes o cuadros para mecanizado, verifique el dibujo de interfaz actual a través de nuestro dibujos CAD y hojas de datos técnicos.
CAD y Hojas de Datos
AJUSTE MECHATRÓNICO
Integración de Motor, Retroalimentación y Control
El cilindro mecánico debe seleccionarse junto con el motor y la arquitectura de control previstos.
Los codificadores absolutos son útiles cuando la retención de la posición a través de ciclos de energía es importante. Los codificadores incrementales soportan un control preciso de velocidad y posición, pero normalmente requieren una estrategia de posicionamiento inicial. La retroalimentación del potenciómetro puede servir para tareas de posicionamiento más simples. Donde se debe medir con precisión la fuerza de presión o inserción, un sensor de carga en línea es preferible a estimar la fuerza solo a partir de la corriente del motor, ya que la fricción y la temperatura pueden cambiar la relación corriente-fuerza.
Para máquinas que utilizan dos o más ejes coordinados, revise el capacidad de sincronización de múltiples motores layout mecánico, la retroalimentación, la coordinación del accionamiento y el manejo de fallas deben considerarse juntos.
Sincronización de Múltiples MotoresENTORNO DE OPERACIÓN
Protección Ambiental
La clasificación de una caja debe considerarse como una parte de la especificación ambiental, no como una garantía completa para cada condición de operación. El polvo, los chorros de agua, el lavado, las partículas abrasivas, los productos químicos, la corrosión, la temperatura y si la varilla se mueve durante la exposición deben definirse.
Dependiendo de la aplicación, la protección puede incluir limpiaparabrisas de varilla, elementos raspadores, fuelles, hardware resistente a la corrosión, recubrimientos protectores y lubricación apropiada para la aplicación. Las condiciones de sellado dinámico deben revisarse por separado de las pruebas de ingreso estático cuando el cilindro se cicle en ambientes húmedos o contaminados.

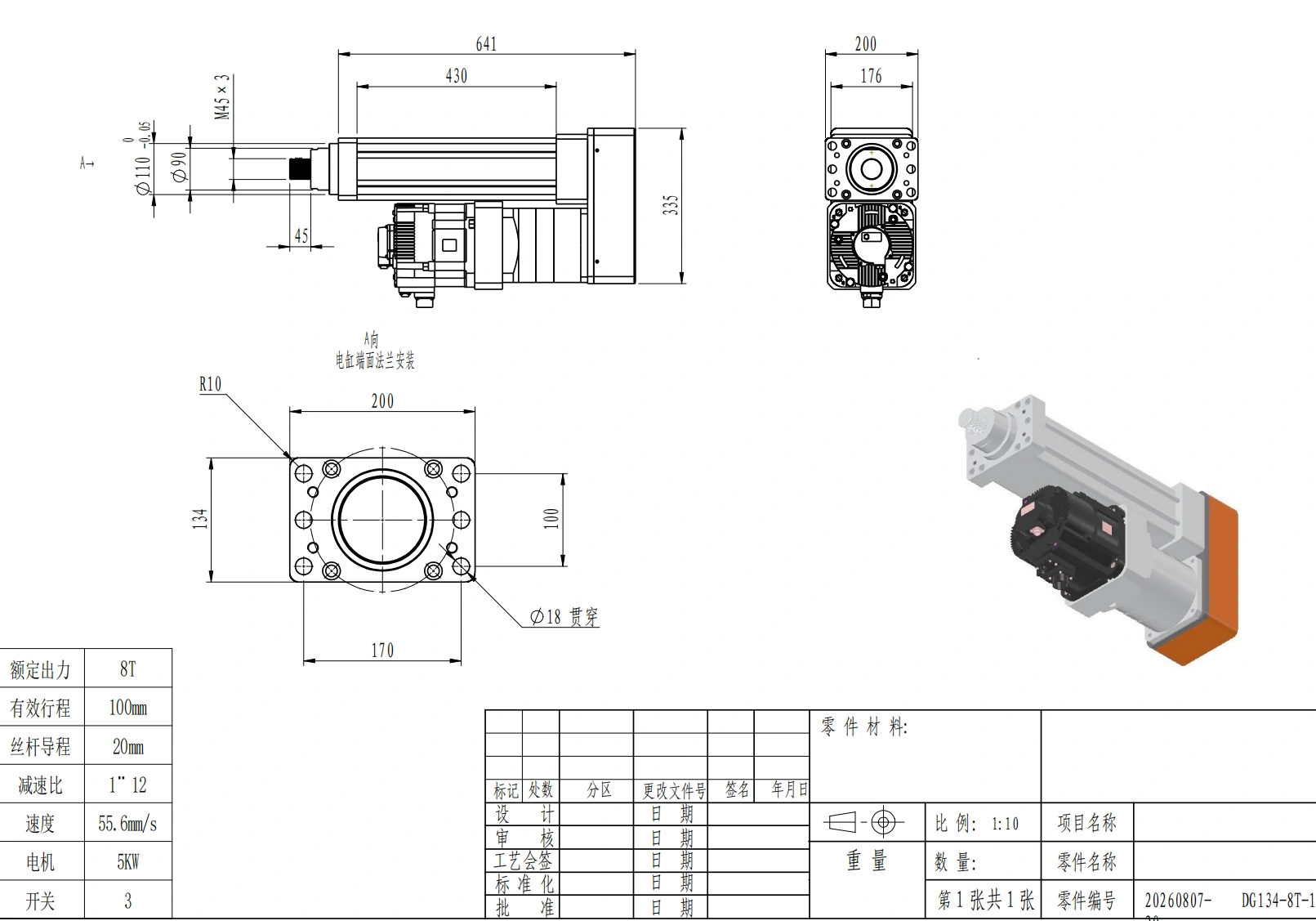

Contexto de evidencia de fábrica utilizado para la revisión de configuración y fabricación; la protección específica del proyecto aún requiere confirmación.
ENTRADA DEL PROYECTO
Lista de verificación de revisión de ingeniería de 10 puntos
#
Entrada
Qué proporcionar
1
Carga de trabajo
Fuerza continua y máxima; empuje y/o tracción
2
Velocidad Cargada
Velocidad objetivo con carga de trabajo
3
Recorrido
Recorrido total y recorrido utilizable
4
Ciclo de trabajo
Ciclos/hora, tiempo de permanencia, horas de operación diarias
5
Orientación
Horizontal, vertical, inclinado, invertido
6
Montaje
Brida, clevis, trunnión, pie, geometría personalizada
7
Entorno
Temperatura, polvo, humedad, lavado, productos químicos
8
Control
Motor, accionamiento, retroalimentación, preferencia de PLC/red
9
Documentación
CAD, cableado, datos de fuerza-velocidad, registros de prueba
10
Volumen del proyecto
Cantidad de prototipos, demanda anual, momento de liberación
Utilice el recurso de dimensionamiento y selección organizar las entradas de movimiento antes de enviar el proyecto.
Traiga un punto de operación, no una colección de máximos del catálogo.
La fuerza, velocidad, carrera, ciclo de trabajo, orientación, entorno, control, documentación y volumen deben revisarse juntos antes de que se publique una configuración para la integración.
Recurso de dimensionamiento de actuadoresPREGUNTAS FRECUENTES DE INGENIERÍA
Preguntas Frecuentes
¿Qué es un cilindro eléctrico personalizado?
Es un cilindro electromecánico de tipo varilla configurado en torno a una combinación específica de fuerza, carrera, velocidad de carga, ciclo de trabajo, montaje, retroalimentación y requisitos ambientales.
¿Cómo se debe dimensionar un cilindro personalizado?
Primero, define el punto de operación requerido. La fuerza, velocidad, carrera, ciclo de trabajo, orientación y ambiente deben evaluarse en conjunto en lugar de seleccionar de calificaciones máximas independientes.
¿Cuándo es apropiado un tornillo de rodillos planetarios?
Generalmente se considera cuando la densidad de fuerza alta, ciclos de carga repetidos, empaque compacto o un ciclo de prensado exigente justifican la complejidad y costo adicionales.
¿Qué limita un diseño de carrera larga?
Las principales verificaciones son el pandeo por compresión, la velocidad crítica del tornillo, la alineación, la sag estructural, el crecimiento térmico y la capacidad de la guía externa para controlar cargas no axiales.
¿Puede la varilla llevar carga lateral?
El diseño debe tratarse como un dispositivo de fuerza axial. Las fuerzas laterales y momentos deben ser soportados por componentes de guía separados.
¿Qué opciones de retroalimentación se pueden integrar?
Las opciones comunes incluyen codificadores absolutos, codificadores incrementales, potenciómetros, detección de límites y medición de carga. La elección final depende de la precisión de control requerida y la arquitectura del sistema.
¿Puede un cilindro personalizado reemplazar un cilindro hidráulico?
Potencialmente, pero la conversión debe revisarse como un sistema completo, incluyendo fuerza de trabajo real, velocidad, ciclo de trabajo, comportamiento de sujeción, cargas de choque, controles, suministro eléctrico y protección ambiental.
¿Qué debe incluirse con una Solicitud de Cotización?
Proporcione fuerza de trabajo, velocidad de carga, carrera, ciclo de movimiento, orientación de montaje, espacio de instalación, entorno, preferencia de control, necesidades de documentación y volumen estimado del proyecto.
VALOR DE INTEGRACIÓN
Resumen de Ventajas
Una configuración personalizada puede reducir los compromisos de integración al coincidir la tecnología del tornillo, la orientación del motor, el montaje, la retroalimentación, el sellado y las interfaces de control con el ciclo de operación real. Revisar juntos la fuerza, velocidad, carrera, deber, ambiente y geometría de la máquina también hace que los riesgos técnicos sean visibles antes, ayudando a los equipos de OEM a comparar opciones viables antes de comprometerse con soportes, controles o herramientas de producción.
TRASPASO DE INGENIERÍA
Solicitar una Revisión de Ingeniería
Envíe su carga de aplicación, velocidad cargada, carrera, perfil de ciclo, disposición de montaje, envolvente de instalación, condiciones ambientales, requisitos de control y volumen del proyecto a través de nuestro página de contacto. ServoCylMotion puede luego revisar la viabilidad de la configuración en función de las condiciones operativas suministradas.
Contactar Ingeniería
