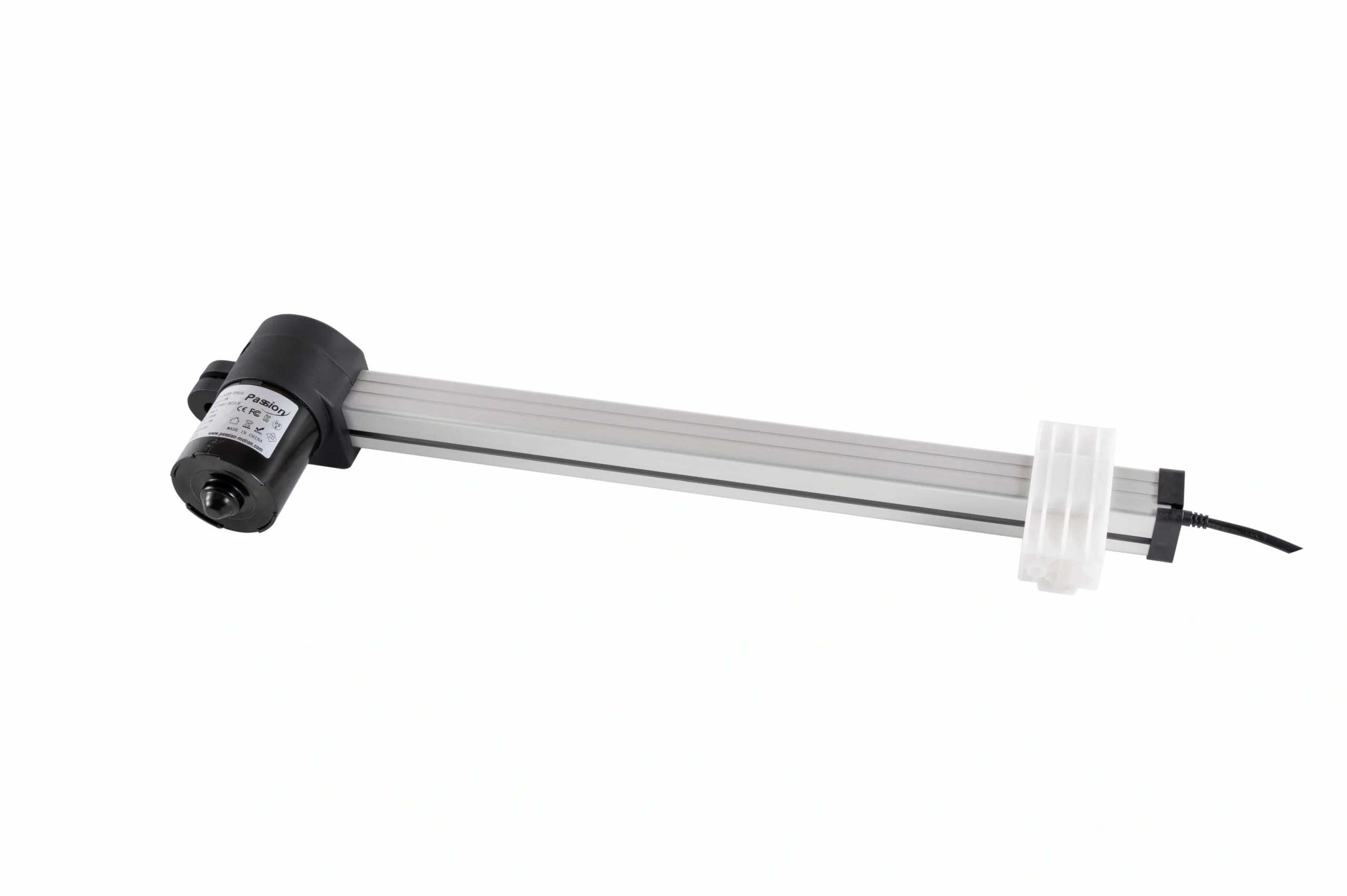

직접 푸시 작동을 위한 29V 리니어 액추에이터
ServoCylMotion의 ZT 시리즈는 직선 푸시 응용을 위해 7개의 DC 29V 리니어 액추에이터 모델을 포함합니다. 게시된 계열 데이터는 최대 푸시 등급이 2,000 N에서 6,000 N, 속도 범위가 3에서 40 mm/s, 스트로크 옵션이 10에서 1,000 mm까지 제공됩니다.
이들은 집합 수준의 범위이지 하나의 결합 운영 지점이 아닙니다. 모델 선택은 필요한 작업 하중, 하중 속도, 스트로크, 설치 공간, 사이클 및 제어 요구 사항에 따라 결정되어야 합니다.
보다 넓은 제품군 구조는 우리의 선형 액추에이터 범위.
2,000–6,000 N
최대 푸시
3–40 mm/s
게시된 속도
10–1,000 mm
스트로크 범위
게시된 계열 범위는 짧은 입력입니다. 최대 푸시, 최대 속도 및 최대 스트로크는 보장된 결합 운영 지점이 아닙니다.
일곱 ZT 모델 비교
물리적인 제품군에서 시작한 다음 표를 사용하여 작업 범위를 좁힙니다. 아래에 표시된 모든 모델은 DC 29V 액추에이터이며, 현재 기록의 주요 차이점은 푸시, 속도 범위, 스트로크 범위 및 초기 설치 치수입니다.

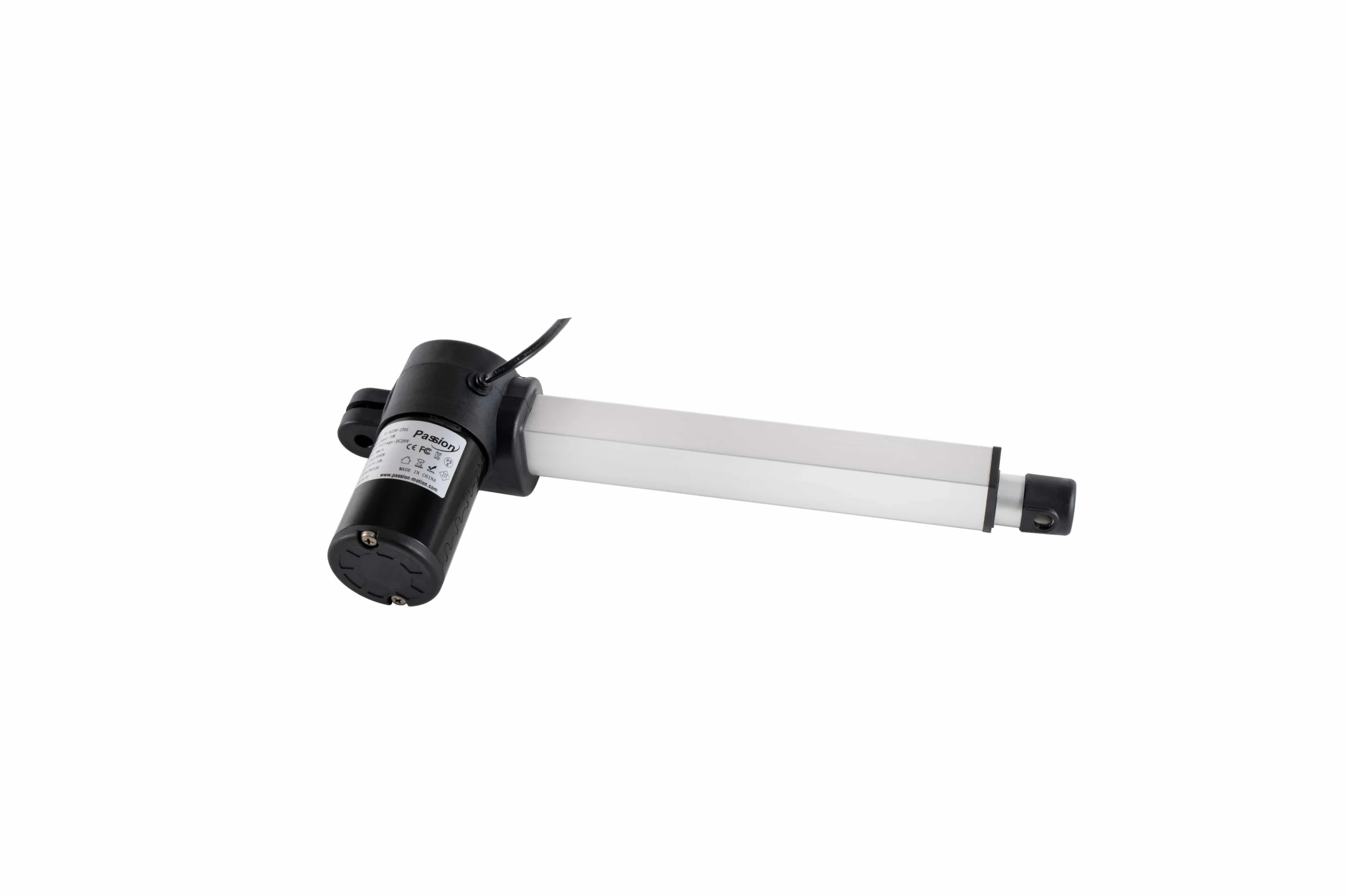

ZT01
6,000 N 최대 푸시
6–40 mm/s 게시된 속도
10–600 mm 스트로크 · ≥150 mm 초기 설치

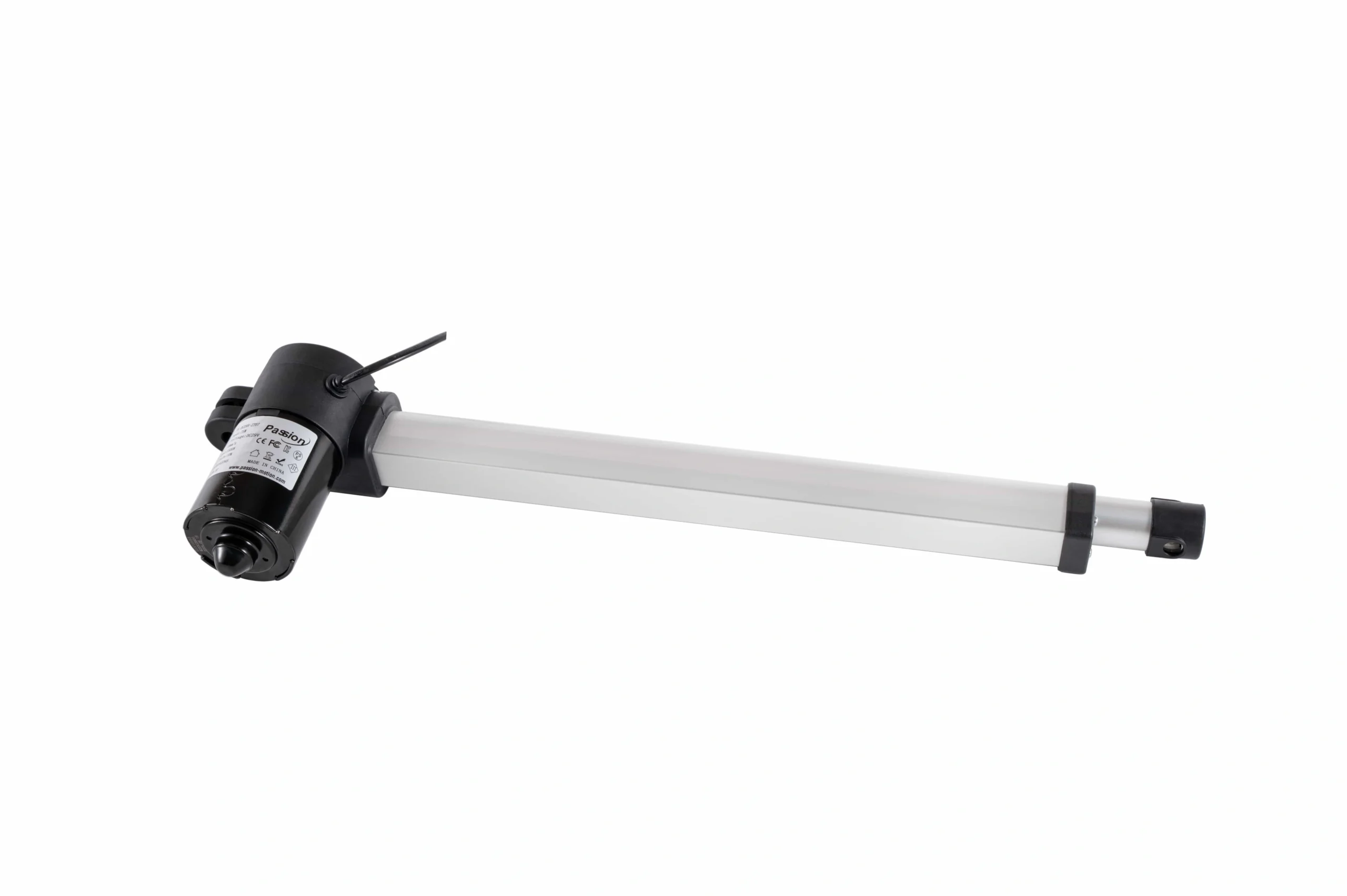

ZT06
6,000 N 최대 푸시
6–40 mm/s 게시된 속도
10–600 mm 스트로크 · ≥150 mm 초기 설치

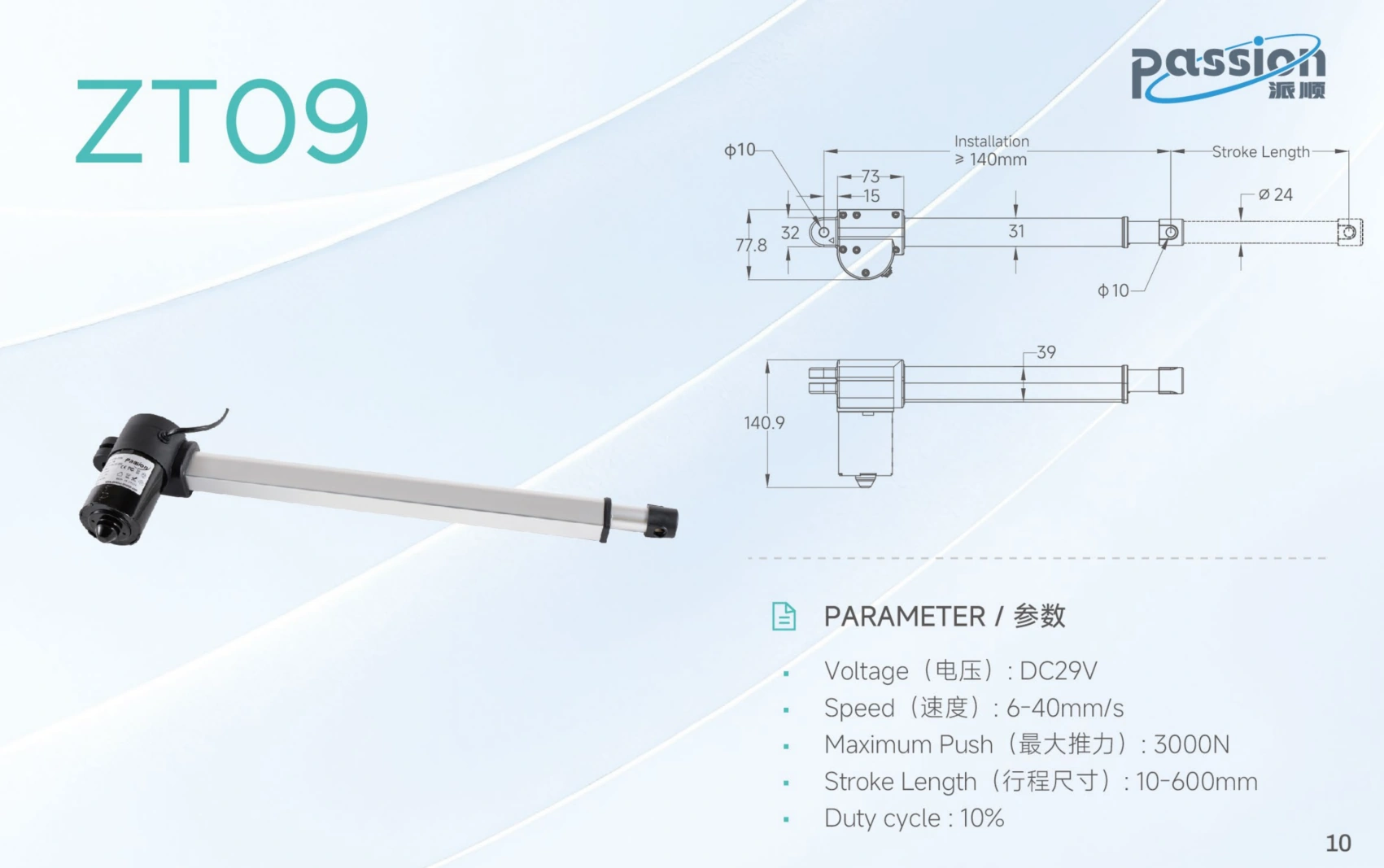

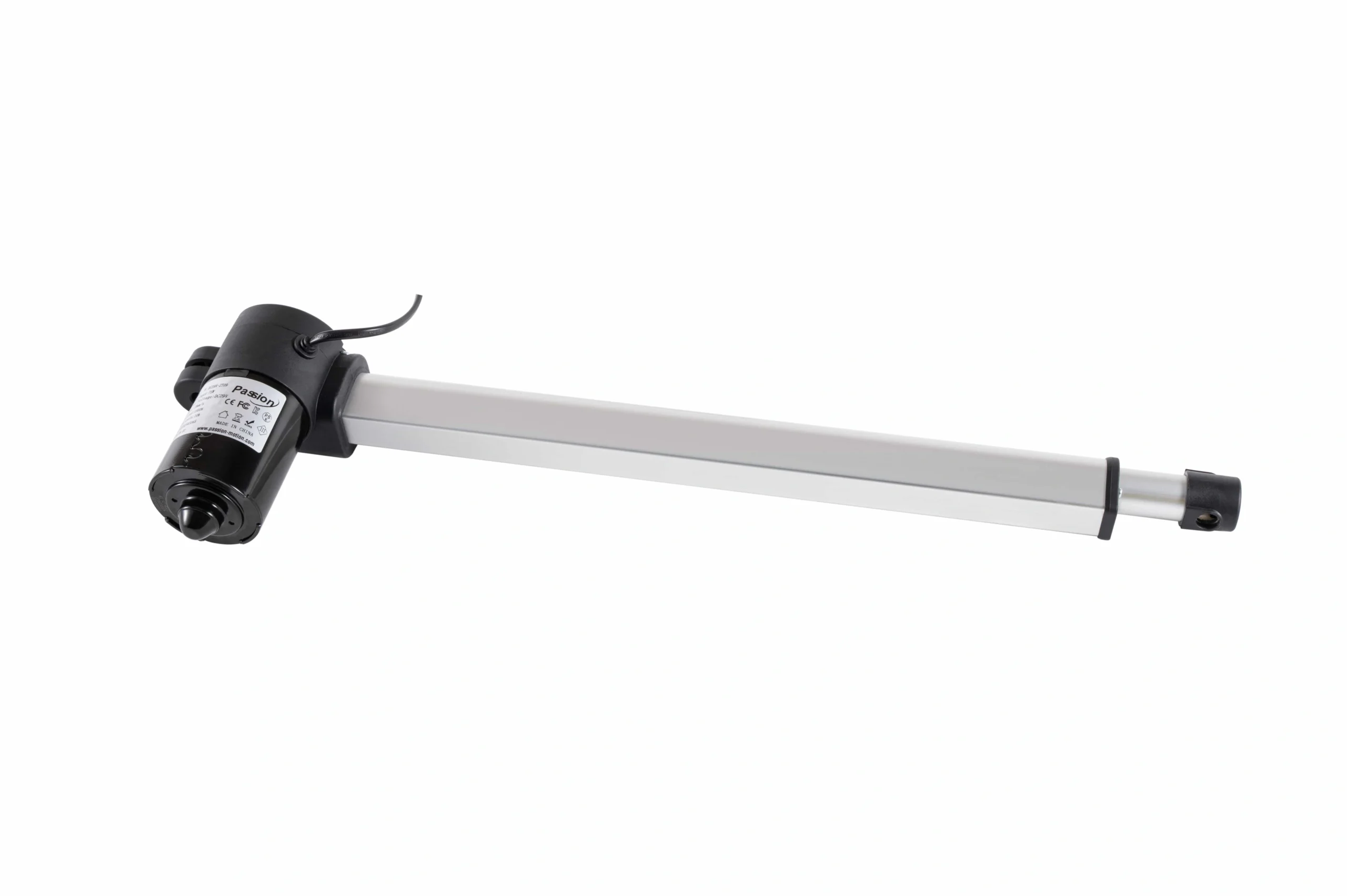

ZT09
3,000 N 최대 푸시
6–40 mm/s 게시된 속도
10–600 mm 스트로크 · ≥140 mm 초기 설치

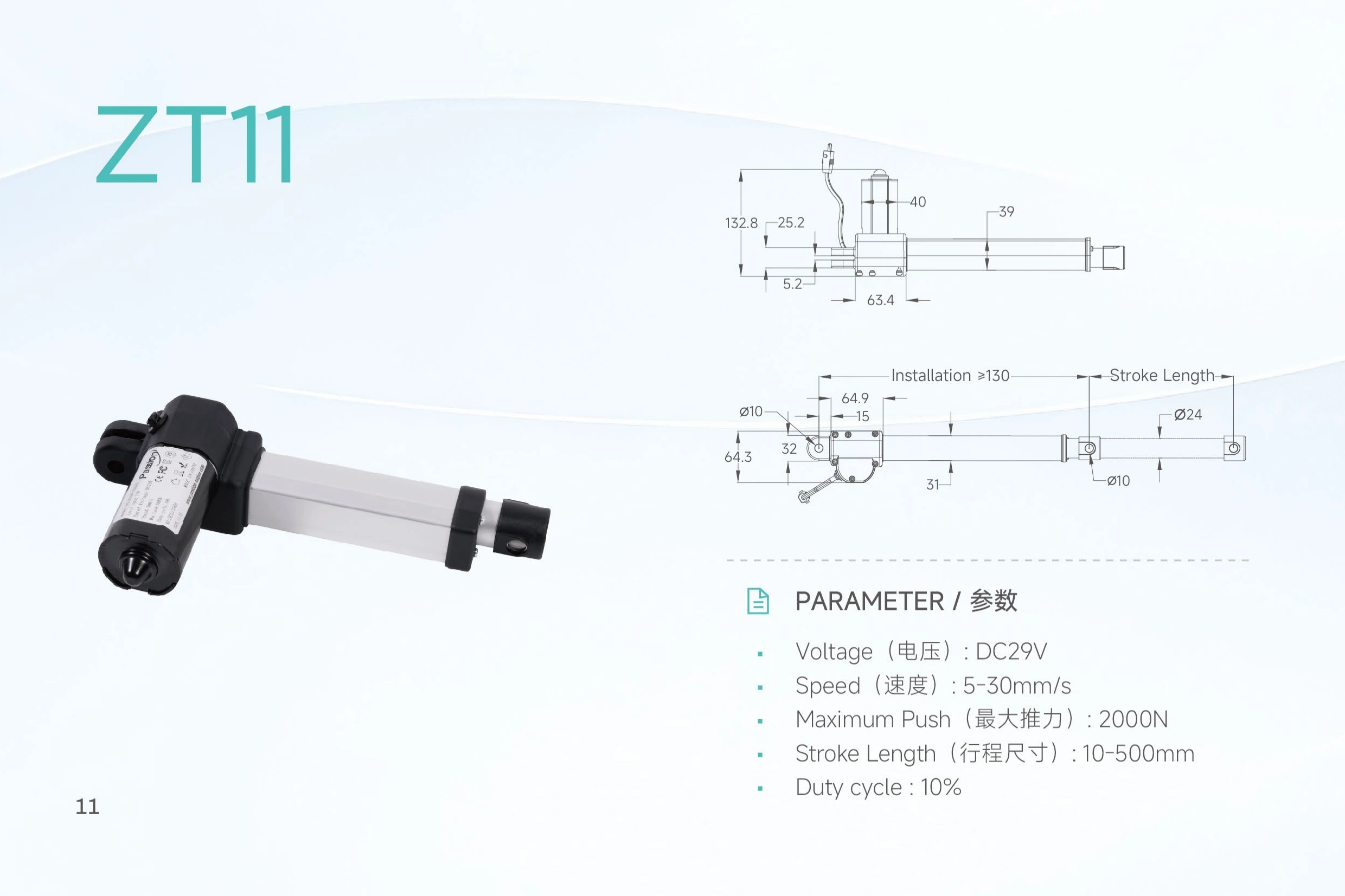

ZT11
2,000 N 최대 푸시
5–30 mm/s 게시된 속도
10–500 mm 스트로크 · ≥130 mm 초기 설치

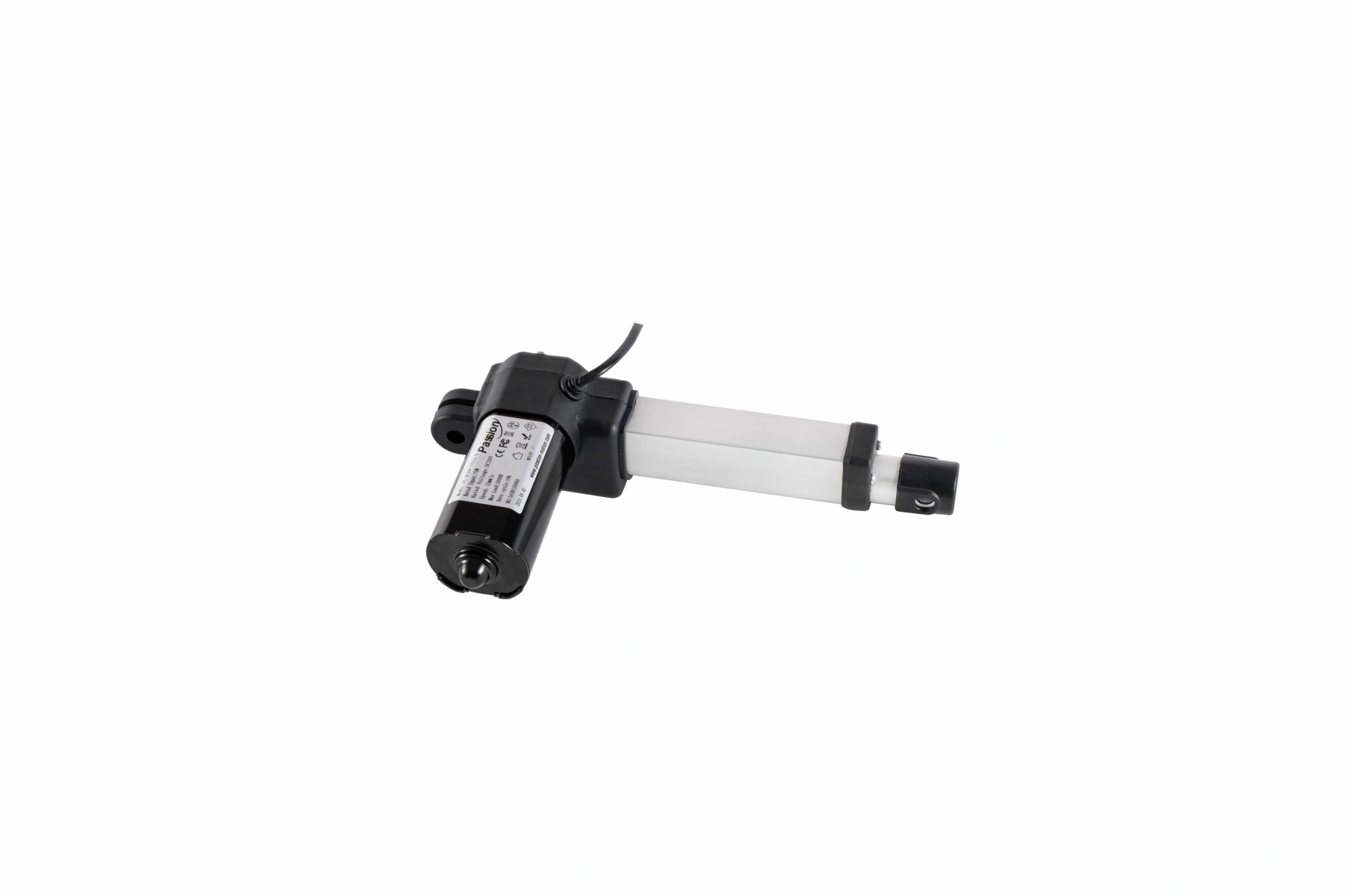

ZT12
2,500 N 최대 푸시
6–40 mm/s 게시된 속도
10–1,000 mm 스트로크 · ≥140 mm 초기 설치

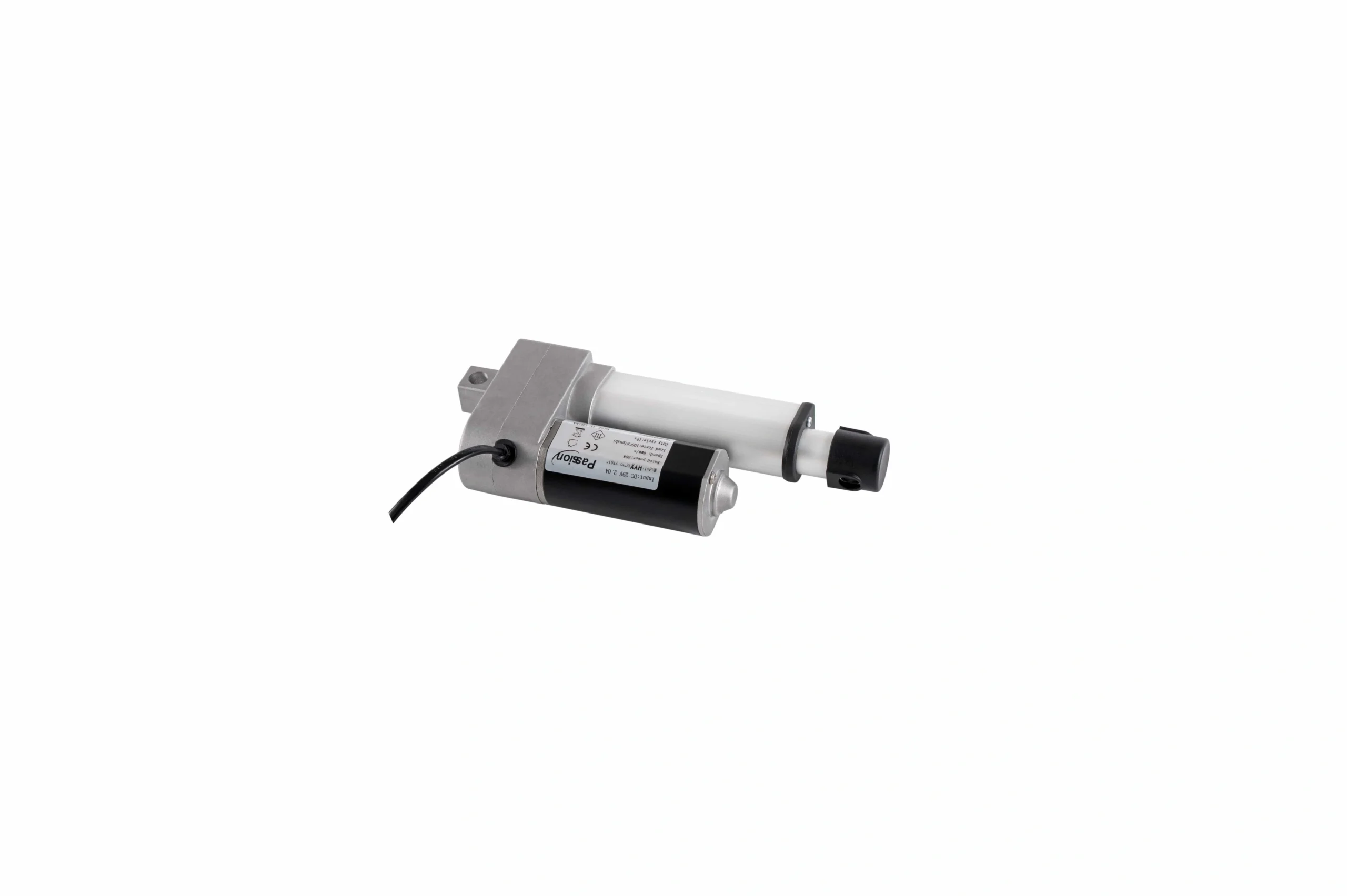

ZT17
2,000 N 최대 푸시
3–8 mm/s 게시된 속도
10–500 mm 스트로크 · ≥125 mm 초기 설치

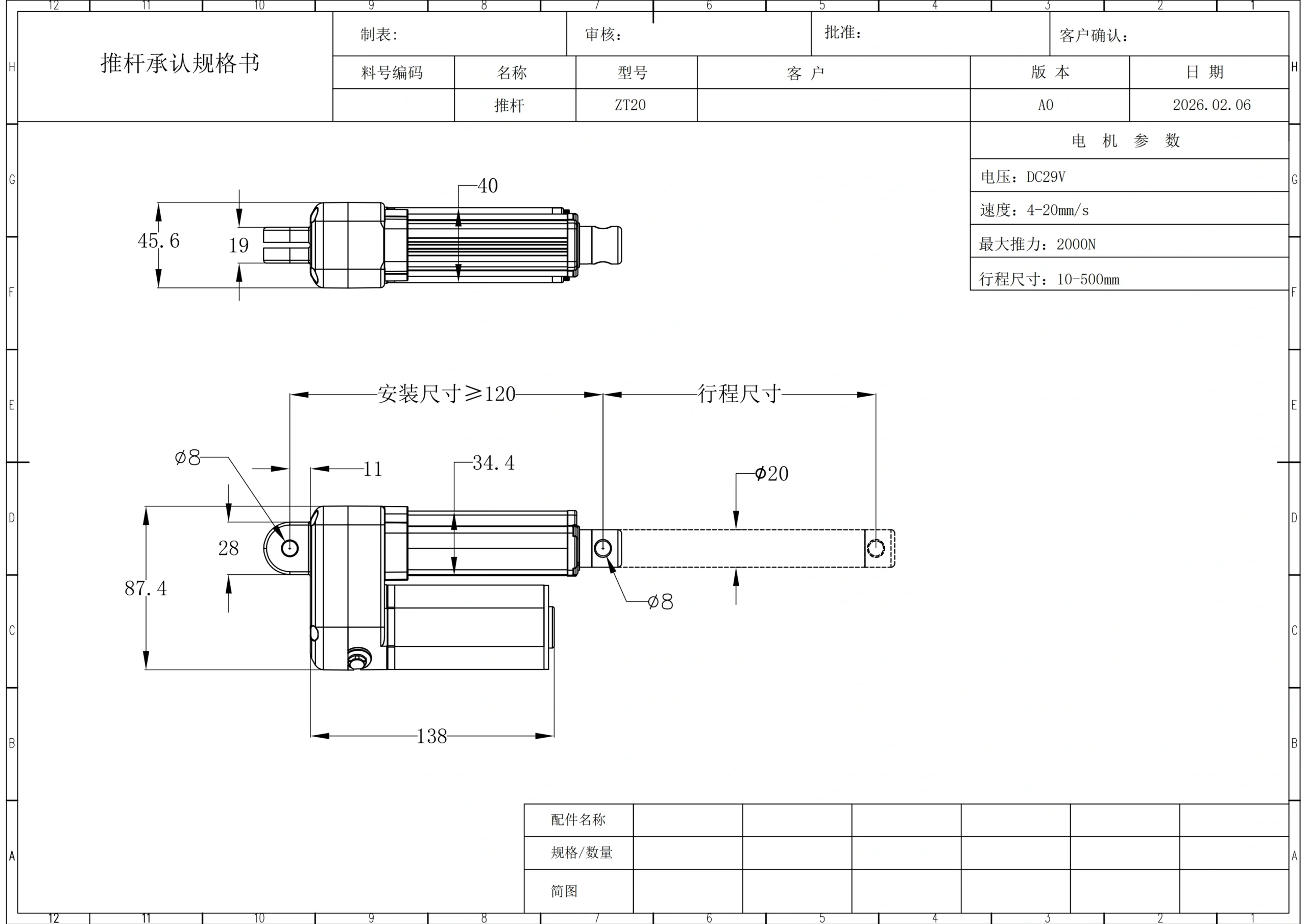

ZT20
2,000 N 최대 푸시
4–20 mm/s 게시된 속도
10–500 mm 스트로크 · ≥120 mm 초기 설치
게시된 계열 데이터
선택 노트: 최대 푸시, 최대 발표 속도 및 최대 스트로크는 함께 사용 가능하다고 가정해서는 안 됩니다. 힘-속도 표와 구성 수준 테스트 조건은 아직 현지 증거 패키지의 일부가 아닙니다.
발표된 범위를 정확히 읽으십시오
고속 리니어 액추에이터는 실제 하중에서 요구되는 동작에 따라 선택해야 하며, 단순히 최고 속도 수치에 의존해서는 안 됩니다. ZT 계열 데이터는 현재 발표된 속도 범위를 제공하지만, 각각의 구성에 대한 하중-속도 곡선이나 확인된 추력, 속도 및 스트로크 간의 관계는 제공하지 않습니다.
모델을 선정하기 위해 나열된 값을 사용하고, 출시 전에 작동 지점을 확인하십시오:
- 필요한 작업 하중과 그것이 주로 밀어내는지, 당기는지 또는 양 방향 모두에서 작용하는지;
- 해당 하중에서 필요한 속도;
- 스트로크 및 전체 이동 범위;
- 예상 시작 수와 작동/휴식 패턴;
- 주변 조건;
- 필요한 제어 및 피드백 동작.
발표된 10% 듀티 사이클 값은 비교 필드로 유용하지만, 현재 제품 기록은 작동/휴식 기준 또는 테스트 조건을 정의하지 않습니다. 연속 또는 빈번한 사이클링의 경우, 실제 사이클 프로필을 문의 사항에 포함하십시오.
우선 하중
헤드라인 최대치가 아닌 실제 작업 하중으로 쇼트리스트하십시오.
하중 하의 속도
발표된 속도 범위는 하중-속도 곡선이 아닙니다.
주기 프로필
실제 작동/휴식 및 시간당 시작 수 데이터를 검토에 사용하십시오.
설치 적합성은 선택된 모델의 출시된 구성 도면과 대조하여 확인해야 합니다.
모델 출시 전에 설치 적합성을 확인하십시오
스트로크는 하나의 기계적 차원일 뿐입니다. 액추에이터는 또한 축소될 때 적합하고, 간섭 없이 전체 이동 범위를 이동하며, 하중 경로와 정렬되어 있어야 합니다.
현지 제품 기록에는 모델에 따라 ≥120 mm에서 ≥150 mm까지의 초기 설치 치수가 포함되며, 모델 특정 튜브, 하우징 및 장착 구멍 치수도 마찬가지입니다. 이러한 값은 출시된 공차 도면이 아닌 초기 설계 참조로 취급하십시오.
설계 결정을 내리기 전에 확인하십시오:
- 수축된 설치 공간;
- 필요한 스트로크;
- 장착 핀 직경 및 브래킷 형상;
- 전체 동작을 통한 주위 여유 공간;
- 하중이 유도되어 액츄레이터가 상당한 측면 하중을 견디지 않아도 되는지 여부;
- 선택된 구성에 대한 릴리스된 도면 수정본.
29V 모션 시스템 계획
액츄레이터는 모션 시스템의 한 부분일 뿐입니다. 전력 용량, 컨트롤러 동작, 피드백, 한계, 커넥터 스타일 및 케이블 배선을 함께 검토해야 합니다.
완전한 29V 시스템을 구축하는 경우 사용 가능한 것을 비교하십시오. 29V 전원 공급 옵션 부품을 연결하기 전에 선택한 액츄레이터의 전류 수요 및 커넥터 요구 사항을 확인하십시오.
현재 ZT 패밀리 증거는 모든 일곱 모델에 대해 보편적인 컨트롤러, 피드백 유형, 리미트 스위치 동작, 커넥터 핀배열 또는 동기화 허용 오차를 확인하지 않습니다. 이러한 항목은 정확한 프로젝트 구성을 위해 확인해야 합니다.
29V 전원 공급 장치 비교
모션 시스템으로서 액츄레이터, 전원, 컨트롤러, 피드백, 한계, 커넥터 및 케이블 배선을 검토하십시오.
선택을 위한 입력이 필요합니다
유용한 엔지니어링 검토는 실제 기계 및 사이클에서 시작됩니다. 아래 필드를 제공하여 검토 목록이 애플리케이션에 대해 확인될 수 있도록 하십시오.
견적-출시 체크리스트
생산 구성이 릴리스되기 전에 가족 차원의 최대치를 신뢰하기보다는 조립에 중요한 항목을 확인하십시오.
- 선택된 모델 및 스트로크;
- 작업 하중 및 하중 방향;
- 필요한 하중 속도;
- 설치 및 장착 도면;
- 전력 및 전류 요구 사항;
- 컨트롤러 및 명령 방법;
- 피드백 또는 종단 요구 사항;
- 커넥터 및 케이블 세부 사항;
- 주기 및 환경 조건;
- 필요한 준수 또는 테스트 문서;
- 포장, 라벨링 및 수량 요구 사항.
이 시리즈가 적합한 곳과 추가 검증이 필요한 곳
ZT 시리즈는 프로젝트가 DC 29V 직선 운동이 필요할 때 실용적인 출발점이며, 공개된 힘, 속도, 스트로크 및 설치 범위에 그럴듯한 후보가 포함되어 있습니다.
직접 밀어주는 선형 액추에이터는 일반적으로 제어된 축 하중 경로를 따라 작동해야 합니다. 메커니즘이 상당한 측면 하중, 모멘트 하중, 충격, 지속적인 사이클링, 열악한 환경 노출 또는 특정 안전/준수 요구 사항을 도입하는 경우, 이러한 조건은 모델 승인 전에 엔지니어링 검토가 필요합니다.
직접 밀어주기라는 용어를 직접 구동 모터 아키텍처의 증거로 해석하지 마십시오. 이 페이지에서는 직선 하중 적용을 설명합니다.
엔지니어링 검토는 가족 수준의 공개 범위와 정확한 출시 프로젝트 구성 간의 차이를 메워야 합니다.
자주 묻는 질문
어떤 ZT 모델이 가장 높은 공개 푸시 등급을 가지고 있나요?
ZT01 및 ZT06은 각각 현지 제품 기록에서 최대 푸시 등급을 6,000 N으로 나열합니다. 실제 운영 지점에 대한 속도와 스트로크는 여전히 확인해야 합니다.
어떤 모델이 가장 긴 공개 스트로크를 제공하나요?
ZT12는 10–1,000 mm의 스트로크 범위를 나열합니다. 현재 가족 기록의 다른 모델은 최대 스트로크 500 mm 또는 600 mm를 나열합니다.
어떤 모델이 40 mm/s까지의 속도를 나열하나요?
ZT01, ZT06, ZT09 및 ZT12는 각각 6–40 mm/s 범위를 발표합니다. 현재 기록은 하중 속도 곡선을 제공하지 않으므로 최대 푸시에서 40 mm/s를 가정해서는 안 됩니다.
모든 ZT 모델이 29V DC를 사용하나요?
예. 현지 제품 기록에는 이 페이지에서 다룬 모든 일곱 모델에 대해 DC 29V가 나열되어 있습니다.
추진력만으로 모델을 선택할 수 있나요?
짧은 목록 작성에는 하중 속도, 스트로크, 설치 공간, 사이클, 하중 방향, 환경 및 제어 요구 사항도 포함되어야 합니다.
피드백, 침수 등급 및 인증은 시리즈 전반에 걸쳐 동일합니까?
현재 지역 증거는 해당 속성에 대한 보편적인 사양을 설정하지 않습니다. 정확한 모델 및 프로젝트 구성에 대해 확인하십시오.
구성 검토 요청
작업 하중, 하중 방향, 하중 속도, 스트로크, 설치 공간, 사이클, 제어 요구 사항, 수량 및 필요한 문서를 보내주십시오. 이 정보를 사용하여 기계 설계를 확정하기 전에 ZT 목록을 검토할 수 있습니다.
