독립 구역 제어

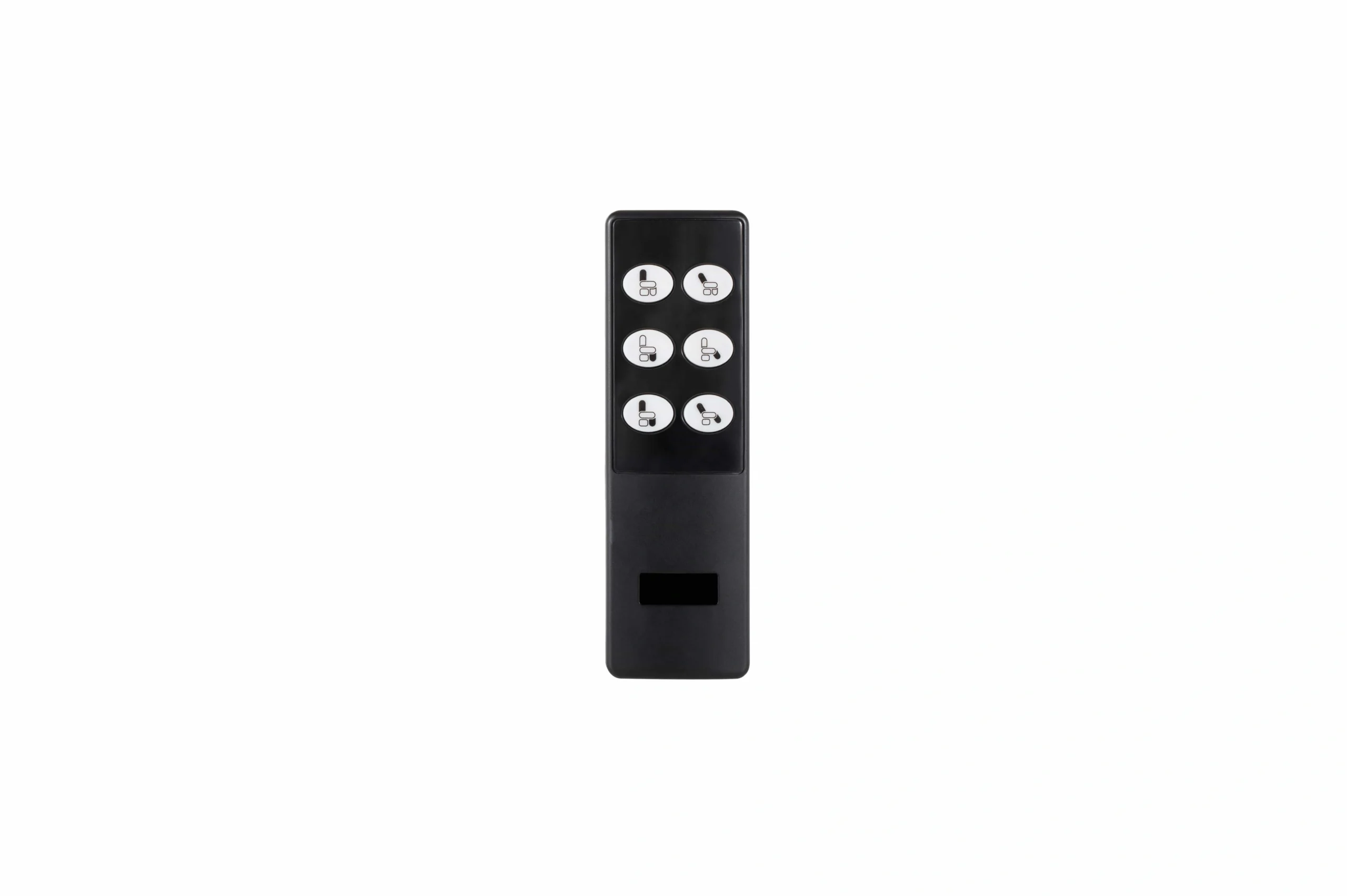

독립 구역 제어: YK-1과 YK-3은 2모터 제어 용도로 문서화되어 있으며, 특히 YK-3은 이중 구역 전동 조절 침대와 관련되어 있습니다. 이 구성은 헤드부와 풋부를 별도로 조작해야 하는 경우에 적합합니다.
조정 가능한 침대 모션 / OEM 시스템 아키텍처
OEM 침대 제조업체를 위한 조정 가능한 침대 액추에이터 시스템
조정 가능한 침대 액추에이터는 생산 준비가 완료된 침대 모션 시스템의 일부에 불과합니다. OEM 기반, 편안한 침대 또는 전동 침대 프레임의 경우 실제 엔지니어링 작업은 모션 존, 액추에이터 레이아웃, 컨트롤러 논리, 사용자 인터페이스, 전원 아키텍처, 장착 기하학 및 케이블을 호환되는 조립체로 일치시키는 것입니다.
ServoCylMotion은 침대 제조업체를 위한 애플리케이션 중심 시스템 계획을 지원합니다. 프레임과 필요한 동작에서 시작한 후, 실제 메커니즘을 중심으로 모션 하드웨어와 제어 장치를 정의하고 단순히 힘 수치에서 모터를 선택하지 마십시오.
01 / 먼저 모션 존 정의
침대 모션 존을 먼저 정의하세요
완성된 침대가 어떤 움직임을 가져야 하는지로 시작하십시오. 일반적인 프로젝트는 별도의 머리/등 및 발/다리 조정을 요구할 수 있으며, 또 다른 디자인은 한 섹션을 함께 움직이기 위해 두 개의 액추에이터가 필요할 수 있습니다.
- 어떤 침대 섹션이 움직이는지;
- 필요한 독립적으로 명령된 존의 수는;
- 두 개의 모터가 함께 움직여야 하는지;
- 각 섹션의 필요한 각도 여행;
- 프레임과 매트리스 지지대에 대한 하중 분포;
- 액추에이터, 브래킷, 제어 장치, 전원 및 케이블에 사용 가능한 공간.
제어 경계
이 구분은 중요합니다. 독립적인 이동, 동시 명령 및 동기화된 움직임은 서로 다른 제어 요구 사항입니다.. 모터 수만으로 시스템을 정의할 수 없습니다.
02 / 시스템 BOM
조정 가능한 침대 모션 BOM을 시스템으로 구축하기
실용적인 OEM 검토는 전체 모션 BOM을 포함해야 합니다.
BOM 요소
엔지니어링 역할
확인할 사항
액추에이터 또는 액추에이터 쌍
필요한 침대 섹션 움직임을 생성합니다.
하중 경로, 스트로크, 설치 길이, 속도, 의무, 장착
컨트롤러 / 수신기
하나 이상의 모터 채널을 명령합니다.
채널 수, 독립 또는 동기 제어 로직, 전기 인터페이스
핸드셋 또는 제어 패널
사용자 입력
버튼 기능, 유선/무선 인터페이스, 설치 방식
전원 공급 장치
구동 및 제어 시스템에 전원 공급
사용 국가의 전원 규격, 출력 요구사항, 커넥터, 케이블 길이
케이블 및 커넥터
전원 및 제어 장치 연결
핀 배열, 극성, 배선 경로, 케이블 응력 완화, 유지보수 접근성
프레임 연결부
구동력을 침대 구조물에 전달
회전축, 브래킷, 가로 지지대, 간섭 여유, 측하중 관리

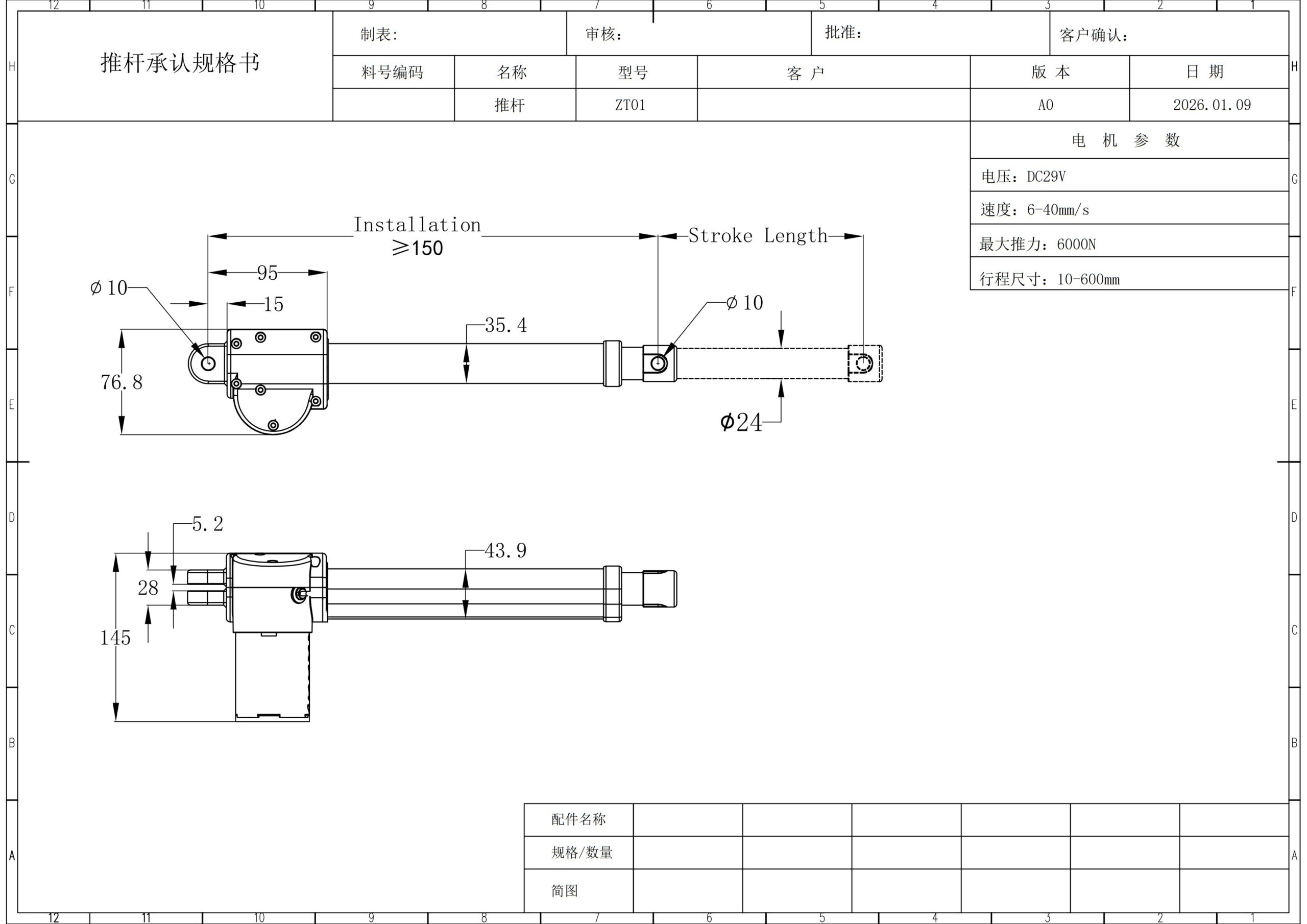

ServoCylMotion의 선형 액추에이터 범위 를 구동 부품의 한 가지 선택지로 검토할 수 있지만, 최종 모델은 실제 침대 메커니즘과 작동 조건에 따라 선정해야 합니다.
03 / 설계 적합성
액추에이터 적합성을 결정하는 설계 입력값
정격이 같은 액추에이터라도 침대 프레임에 따라 실제 작동 하중은 크게 달라질 수 있습니다. 회전축 위치, 레버 암, 매트리스와 프레임의 질량, 마찰, 부위별 각도는 모두 필요한 추력에 영향을 줍니다.
선정 전에 다음 항목의 최악 조건을 정의하세요:
- 필요한 스트로크와 수축/신장 시 설치 공간;
- 전체 동작 구간의 하중과 힘 전달 경로;
- 부하 상태의 속도 또는 목표 이동 시간;
- 작동/휴지 주기와 예상 사용 빈도;
- 설치 방향, 브래킷, 힌지 및 가이드 조건;
- 소음 목표와 해당 소음을 평가할 작동 조건;
- 행정 끝단, 과부하, 장애물 및 복귀 동작.
서로 다른 카탈로그의 최대값을 조합해 하나의 구성에서 모두 보장되는 사양인 것처럼 취급하지 마세요. 유효한 사양은 완성된 침대가 실제로 충족해야 할 작동점입니다.
04 / 2모터 제어
독립 제어와 동기식 2모터 제어의 차이
동기식 2모터 제어
동기식 2모터 제어: YK-06은 이중 모터 조절 침대 동작을 위한 2채널 동기식 컨트롤러로 문서화되어 있습니다. 이는 메커니즘이 두 개의 모터가 함께 작동해야 할 때 관련됩니다.
컨트롤러 선택은 여전히 정확한 모터 전기 인터페이스, 피드백 동작, 배선 및 필수 복구 논리에 따라 달라집니다. 더 넓은 옵션에 대해서는 검토하세요. 무선 모터 컨트롤러 및 제안된 조합을 확인하세요. 시스템 호환성 검토.
05 / 제어 장치 및 29V 전원
컨트롤 및 29V 전원 통합
사용자 인터페이스는 제품 디자인에 따라 핸드헬드 컨트롤러, 무선 리모컨 또는 내장된 침대 측 패널이 될 수 있습니다. ServoCylMotion의 로컬 기록에는 조절 가능한 침대 베이스를 위한 임베디드 HU/HA 패널 및 YK 수신기 컨텍스트가 포함되어 있습니다.
침대가 내장 인터페이스를 요구하는 경우, 기계 및 전기 배치의 일환으로 검토하세요. 내장형 제어 패널 패널 위치, 버튼 기능, 케이블 경로, 서비스 접근 및 컨트롤러 연결을 정의한 후 프레임을 확정하세요.
전원도 BOM의 일부입니다. 로컬 기록에는 29V 전원 공급 장치 조절 가능한 침대 시스템 컨텍스트에서 포함되어 있습니다. 최종 공급 장치는 여전히 선택한 컨트롤러와 모터, 대상 시장 AC 입력, 플러그, 케이블 및 예상 시스템 수요에 맞춰져야 합니다.
06 / 프레임 설계 및 유지보수 접근성
모션 및 서비스 접근을 고려한 프레임 설계
액추에이터는 의도된 장착 경로를 통해 메커니즘에 하중을 전달해야 합니다. 침대 프레임, 피벗, 브래킷 및 크로스바는 구조 하중을 견디고 액추에이터가 의도치 않은 측면 하중의 가이드로 사용되지 않도록 해야 합니다.
CAD 또는 제어된 프로토타입에서 전체 이동 범위를 검토하세요. 확인할 내용:
- 양쪽 끝 각도에서 피벗 및 브래킷 위치;
- 평평한 위치 및 올린 위치에서의 액추에이터 여유;
- 전체 스트로크에서 매트리스/프레임 간섭;
- 케이블 굽힘, 핀치 및 스트레인 릴리프 위치;
- 조립 및 서비스용 컨트롤러, 커넥터 및 전원 공급 장치 접근.
초기 기하학 검토는 액추에이터와 컨트롤러가 이미 선택된 후 포장 충돌을 발견할 위험을 줄입니다.
07 / 검색 의도 경계
다기능 침대의 적합성
현재 소비자 검색 결과에서, 다기능 침대 또는 다기능 침대 프레임 은 저장, 조명, 충전, 스피커, 머피 스타일 전환 또는 기타 가구 기능을 의미할 수 있습니다. 이러한 용어는 자동으로 전동 조절 침대 모션을 의미하지 않습니다.
OEM 모션 프로젝트의 경우, 특정 전동 기능을 정의하십시오: 어떤 침대 섹션이 이동하는지, 어떻게 이동하는지, 필요한 액추에이터의 수, 사용자가 어떻게 조절하는지. 이는 엔지니어링 범위를 완전 가구 쇼핑 기능과 분리합니다.
08 / OEM 호환성
OEM 호환성 및 검증 체크리스트
시스템 BOM을 승인하기 전에 확인하십시오:
01
액추에이터 장착 치수 및 필요한 스트로크;
02
컨트롤러 채널 수 및 모션 로직;
03
전압, 전류, 극성, 커넥터 및 피드백;
04
핸드셋/패널 호환성 및 페어링 또는 리셋 동작;
05
전원 공급 장치 및 지역 플러그 요구 사항;
06
케이블 길이 및 라우팅;
07
전체 침대 여정을 통한 하중 이동;
08
종단 위치 및 결함/복구 동작;
09
도면, 배선 기록 및 교체 부품 식별.
호환성 주의사항
일치하는 플러그만으로는 호환성을 증명하지 않습니다.
제조 및 검사 증거
OEM 검증 검토의 일환으로 공장 생산, 조립 및 검사 문맥을 사용하십시오 - 카탈로그 사양만이 아닙니다.
09 / 자주 묻는 질문
자주 묻는 질문
조절 가능한 침대 액추에이터 추천을 위해 무엇을 보내야 하나요?
도면이나 CAD 뷰, 침대 유형, 모션 구역, 하중 정보, 피벗/장착 기하학, 스트로크 또는 각도 이동, 목표 이동 시간, 작동/소음 요구 사항, 컨트롤러 선호도, 전원 시장 및 문서 요구 사항을 보내십시오.
머리와 발 부분이 독립적으로 움직일 수 있나요?
예, 액추에이터 및 컨트롤러 아키텍처가 독립적인 모터 채널을 위해 설계된 경우 가능하다. 지역 YK-1/YK-3 기록은 두 모터 제어의 예를 제공하며, YK-3는 이중 구역 조절 침대 사용을 위해 문서화되었습니다.
동기화된 이중 모터 제어는 언제 사용되나요?
동기화 제어는 두 개의 모터가 요구되는 메커니즘을 함께 작동해야 할 때 관련이 있습니다. 제어되는 축, 피드백 방법, 리셋 동작 및 불균형 하중 반응은 시스템이 승인되기 전에 정의되어야 합니다.
일치하는 커넥터가 액추에이터 또는 핸드셋이 작동한다는 것을 의미하나요?
아닙니다. 전압, 전류, 극성, 핀 아웃, 피드백/프로토콜, 컨트롤러 모델 및 커미셔닝 동작과 함께 커넥터를 확인해야 합니다.
액추에이터 옵션 중에서 어떻게 선택하나요?
모델 이름보다는 메커니즘과 작동 지점에서 시작하세요. 제품 선택기 다음 단계를 구성하는 데 도움이 될 수 있지만 최종 선택은 전체 침대 설계와 대조하여 확인해야 합니다.
조절 가능한 침대 모션 시스템 RFQ에는 무엇이 포함되어야 하나요?
프레임 도면, 필요한 영역, 모터 수, 하중 및 기하학, 스트로크, 속도, 작동/소음 목표, 제어 논리, 전력 시장, 인터페이스 요구 사항, 예상 볼륨 및 필요한 CAD/배선 문서를 포함하세요.
엔지니어링 인계
조절 가능한 침대 프로젝트 논의하기
조절 가능한 침대 시스템 추천 요청
ServoCylMotion에 침대 프레임 도면, 모션 영역, 하중 및 장착 기하학, 스트로크, 목표 이동 시간, 작동/소음 목표, 제어 요구 사항 및 목적 시장 전력 정보를 보내세요. 이러한 입력을 사용하여 모션 아키텍처를 검토하고 다음 BOM 및 호환성 점검을 정의할 수 있습니다.
