PT 시리즈 / 컴팩트 모션
공간 제약이 있는 선형 운동을 위한 PT 시리즈 컴팩트 전기 액추에이터

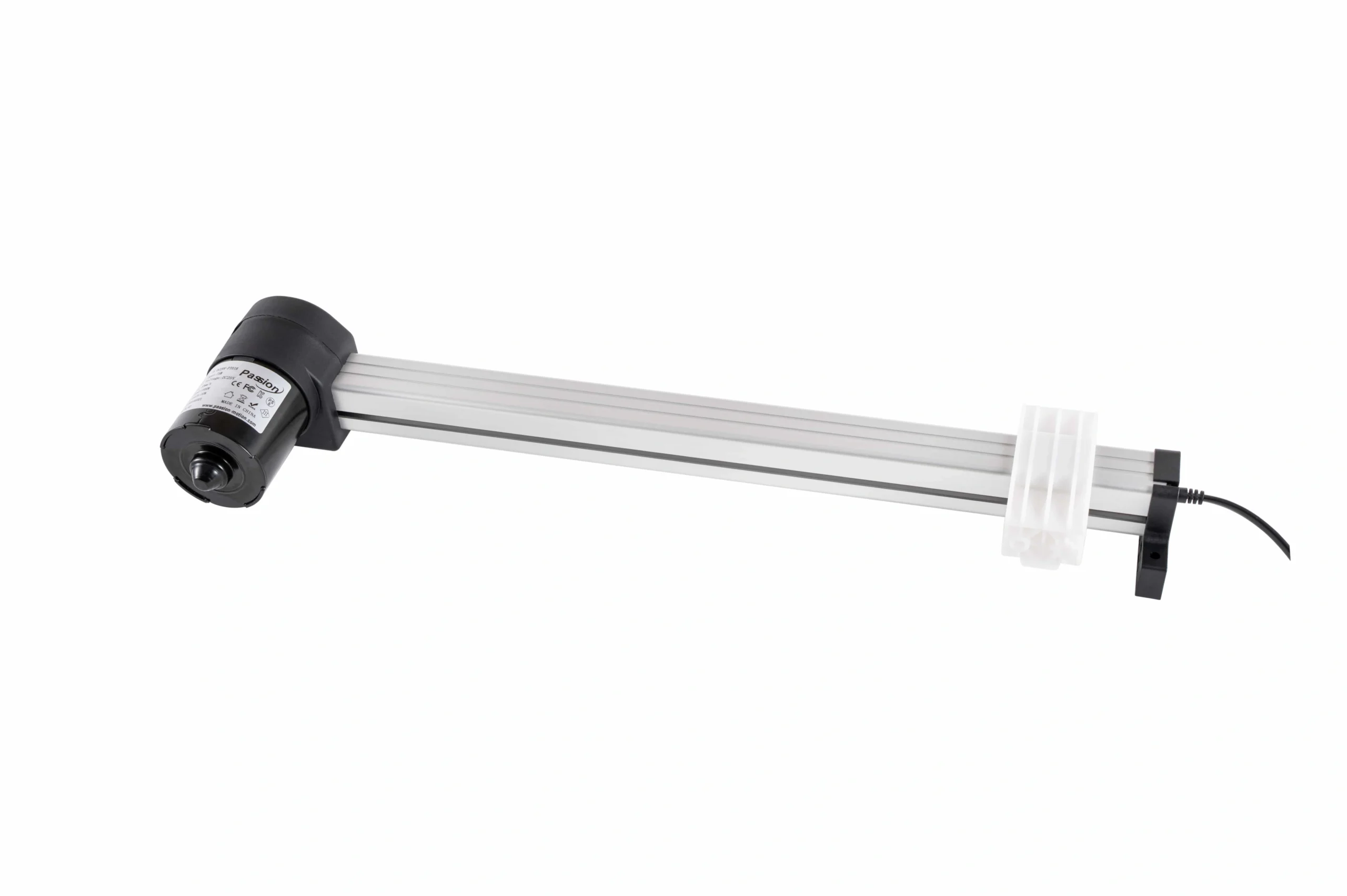

PT 시리즈는 제한된 설치 공간 내에서 선형 밀어 이동이 필요할 때 사용하는 컴팩트 모션 패밀리입니다. 엔지니어는 하나의 주요 사양에 의해 선택하는 대신, 추력, 이동 거리, 속도, 장착 거리 및 가용 공간의 균형을 맞춰야 하는 애플리케이션의 출발점으로 패밀리를 사용할 수 있습니다.
구성 검토 요청
PT 시리즈 제품 보기. 최종 구성은 요구되는 하중 작동 지점 및 설치 도면에 대해 확인해야 합니다.
29V
게시된 패밀리 공급
1,500–6,000 N
최대 밀어 범위
6-50 mm/s
게시된 속도 범위
10–1,000 mm
게시된 스트로크 범위
10%
게시된 듀티 사이클
ServoCylMotion의 지역 제품 데이터는 29V 패밀리가 게시된 구성 범위로 1,500–6,000 N의 최대 밀어를 포함해서 보여줍니다. 1,500–6,000 N의 최대 밀어, 6–50 mm/s 속도, 및 10–1,000 mm 스트로크. 이는 패밀리 수준의 경계로, 모든 최대값이 동일한 구성에서 제공된다는 약속이 아닙니다. 최종 선택은 요구되는 하중 작동 지점 및 설치 도면에 기초해야 합니다.
이용 가능한 모션 제품에 대한 넓은 보기를 위해, 비교하십시오. ServoCylMotion 제품 카탈로그 및 선형 액추에이터 카탈로그.

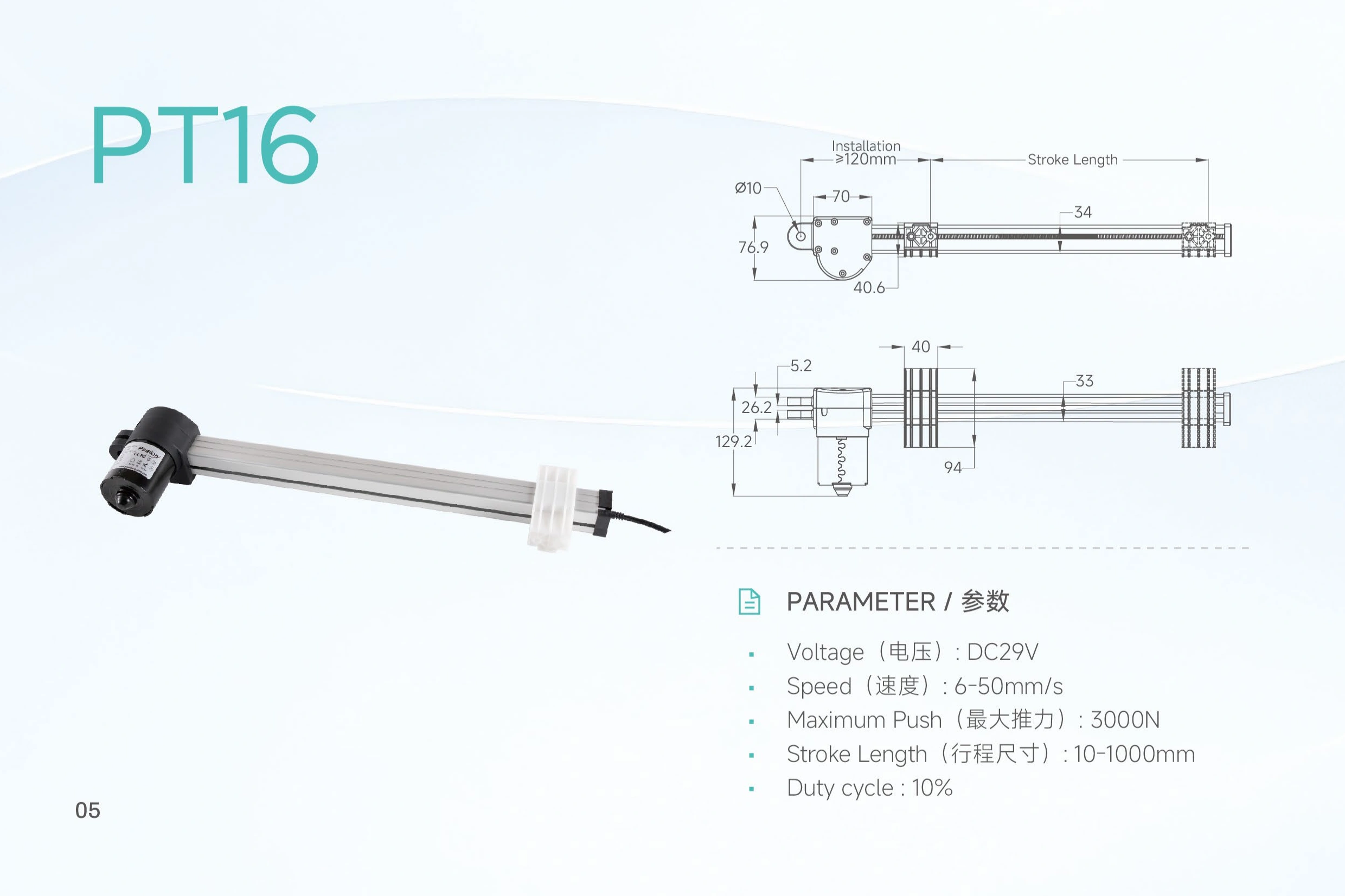

게시된 PT 시리즈 기능 범위
선택 항목
게시된 패밀리 범위 / 상태
사용하는 방법
공급 전압
DC 29V
출시 전 완전한 전원 및 제어 시스템을 확인하십시오.
최대 밀어내기
구성 전반에 걸쳐 1,500–6,000 N
정적 하중뿐만 아니라 최악의 사례 이동 하중에 따라 크기를 설정하십시오.
게시된 속도
구성 전반에 걸쳐 6–50 mm/s
실제 작업 하중에서 요구되는 속도를 확인하십시오.
스트로크
구성 전반에 걸쳐 10–1,000 mm
수축 및 연장된 경계와 함께 사용 가능한 이동을 확인하십시오.
작동 주기
10%
게시된 등급으로 간주하고, 귀하의 사이클에 대한 작동 조건 검토를 요청하십시오.
패밀리 범위는 의도적으로 선택 경계로 제시됩니다. 최고의 추력, 가장 긴 스트로크 및 가장 빠른 속도에 대한 요청은 구성 수준의 조합이 확인될 때까지 세 가지 개별 요구 사항으로 검토해야 합니다.
설치된 엔벨로프 검토에는 브래킷, 케이블 출구, 서비스 접근성 및 전체 동작 경로를 통한 여유 공간이 포함되어야 합니다.

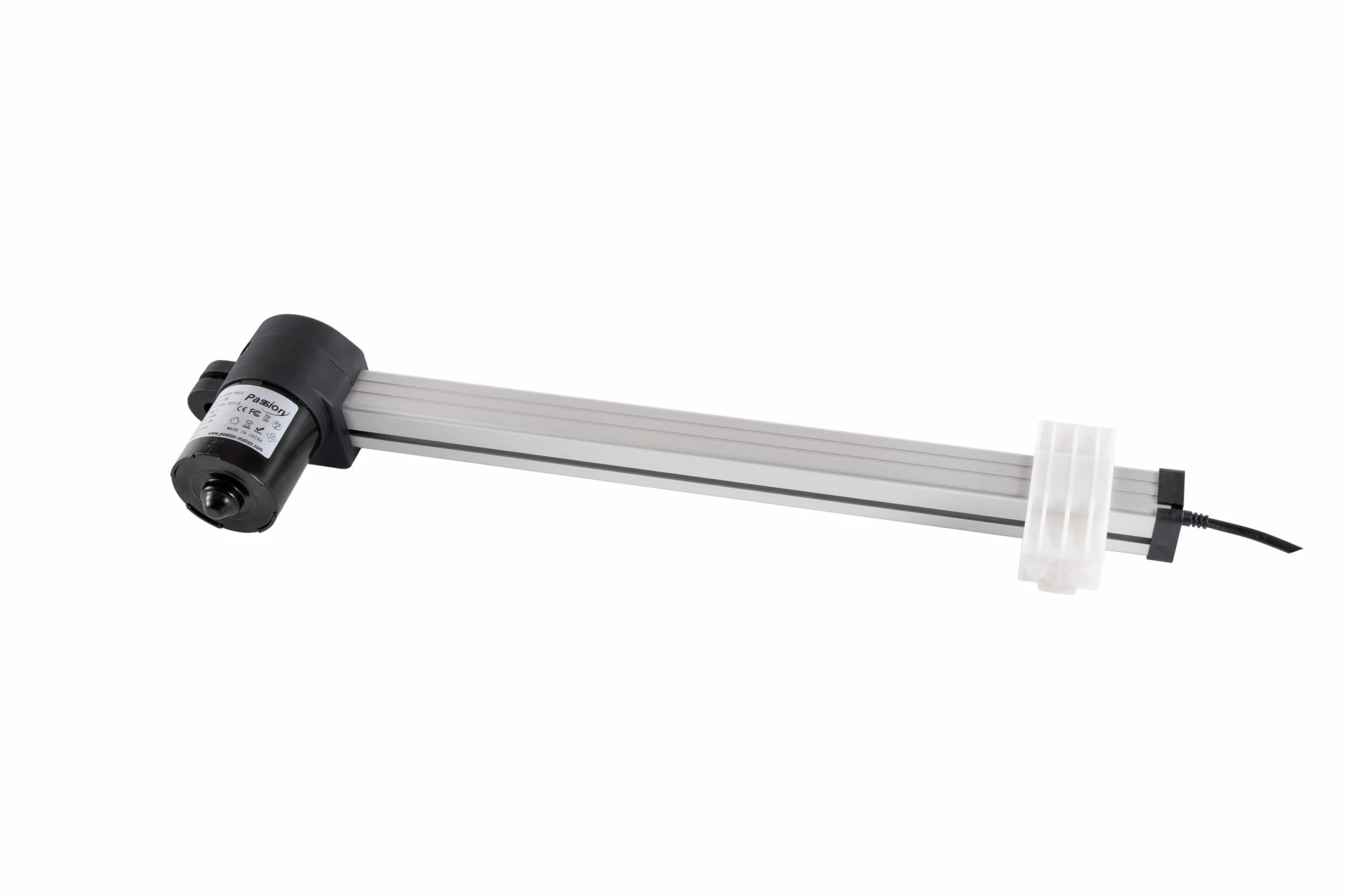

스트로크만이 아닌 설치된 엔벨로프에 따라 선택하십시오.
소형 리니어 액추에이터는 전체 메커니즘이 모든 동작을 통해 들어갈 수 있을 때만 유용합니다. 스트로크는 이동 거리를 알려주지만, 모터 하우징, 슬라이더, 브래킷, 케이블 출구 또는 이동 구조물이 인근 부품을 피할 수 있는지 여부는 알려주지 않습니다.
디자인을 출시하기 전에 다음을 확인하십시오:
- 필요한 유효 스트로크;
- 최소 설치 거리;
- 몸체 너비 및 높이;
- 브래킷 및 핀 기하학;
- 케이블 라우팅 및 연결기 여유;
- 조립 및 서비스 접근성;
- 양 끝 위치와 전체 동작 경로에서의 여유.
이는 높이 또는 두께를 줄이면 패키징 제약이 너비, 길이, 안내 또는 브래킷 기하학으로 전이될 수 있는 평면 푸쉬 리니어 액추에이터 배치에서 특히 중요합니다. 주변 시트 메탈, 가구 구조 또는 기계 보호 장치를 고정하기 전에 관련 도면을 요청하십시오.

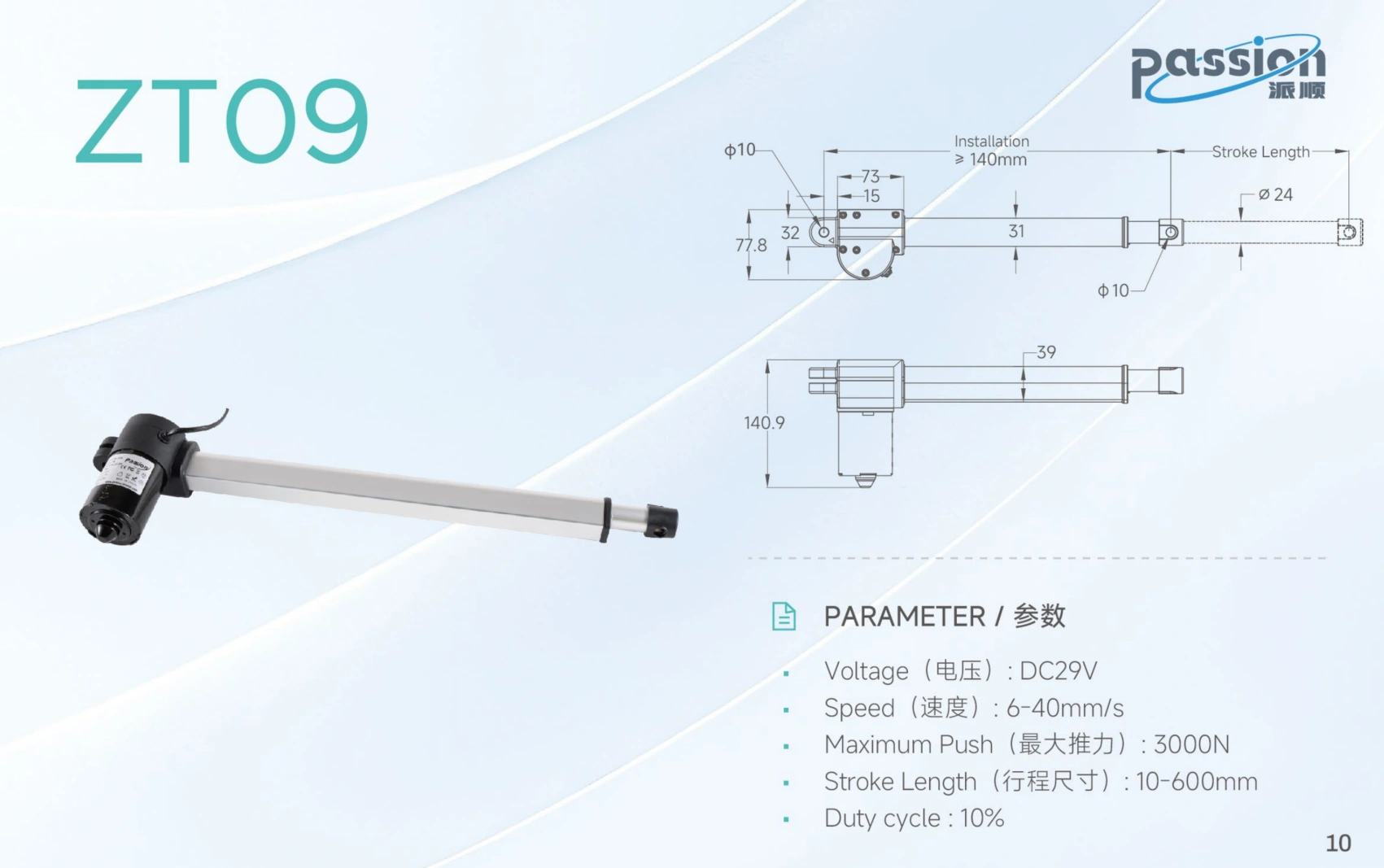

귀하의 메커니즘이 더 전통적인 다이렉트 푸시 형식을 수용할 수 있다면, 29V 다이렉트 푸시 범위는 패키지 및 동작 우선 사항에 대해 유용한 비교 포인트를 제공합니다.
힘, 적재 속도 및 작업 지점을 일치시킵니다.
콤팩트 모션 선택은 시스템 문제입니다. 힘, 속도, 전류, 열, 스트로크 및 듀티 사이클은 서로 영향을 주기 때문에 단일 최대 값만으로는 엔지니어링 출시가 충분하지 않습니다.
하중 경로에서 시작하십시오. 액추에이터가 밀기, 당기기, 들어 올리기, 기울이기 또는 미끄러지기인지 정의하십시오. 힌지 메커니즘의 경우, 요구 힘은 부착 위치와 메커니즘 각도에 따라 달라집니다. 슬라이딩 메커니즘의 경우, 가이드나 베어링이 측면 하중을 지탱해야 하며, 액추에이터는 구조적 가이드 역할을 하기보다는 주로 축 방향 이동을 제공해야 합니다.
작업 하중에서 필요한 이동 시간을 정의합니다. 하중 조건이 없는 속도 수치는 보장된 하중 속도로 간주해서는 안 됩니다. 프로젝트에 까다로운 사이클이 있는 경우, 작동 시간, 휴식 시간, 시간당 사이클, 주변 조건 및 예상 서비스 패턴을 제공하여 10%로 발표된 작업 등급을 검토할 수 있도록 해야 합니다.

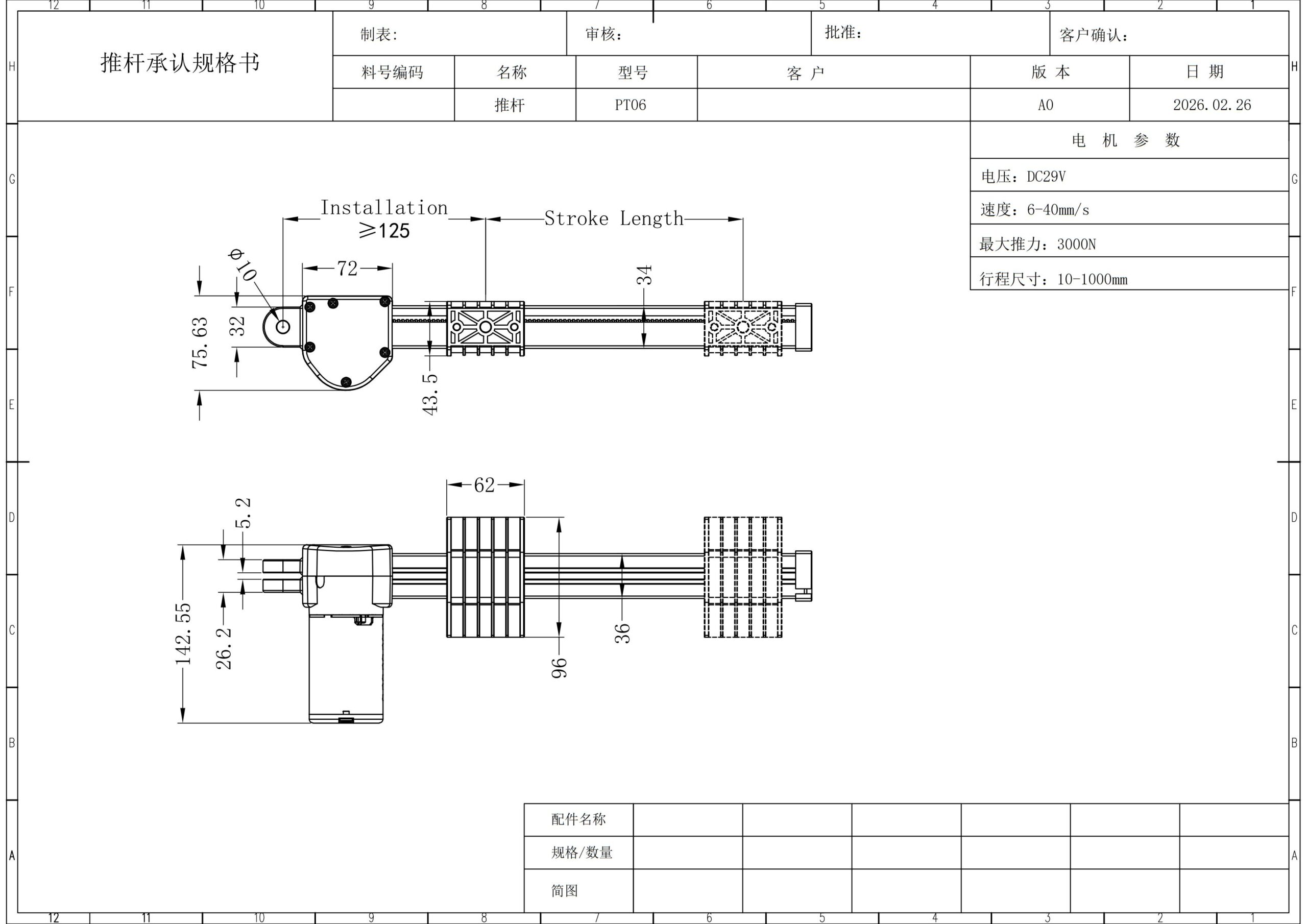

PT06 제품 증거는 포장 및 장착 검토에 사용됩니다. 작동 성능은 여전히 선택된 구성에 따라 달라집니다.
전력 및 제어를 완전한 시스템으로 계획합니다.
PT 시리즈는 지역적으로 29V 계열로 문서화되어 있습니다. 따라서 전원 공급 장치 및 제어 선택은 기계 설계가 완료된 후에 추가하는 것보다는 액추에이터 요구 사항과 함께 확인해야 합니다.
시스템 계획을 위해 ServoCylMotion은 다음과 같은 별도의 페이지를 제공합니다. 29V 전원 옵션, 내장형 제어 패널, 및 무선 또는 다채널 모터 제어.
이 링크는 자동 호환성이 아니라 사용 가능한 시스템 카테고리를 설정합니다. 컨트롤러 또는 전원 장치를 지정하기 전에 의도한 모터 수, 제어 방식, 배선 배치 및 동기화 요구 사항을 제출하여 검토를 받으십시오.
구성을 위한 엔지니어링 입력 검토
더 빠른 엔지니어링 검토를 위해 요청서는 작동 지점 및 설치 제약 조건을 함께 설명해야 합니다.
입력
제공할 내용
모션
push, pull, lift, tilt 또는 slide
작업 하중
정상 및 최악의 경우 이동 하중, 기구 기하학 포함
필요한 속도
목표 이동 시간 또는 하중 속도
스트로크
필요한 사용 가능한 이동
설치 공간
철수된 부피, 너비/높이 한계, 브래킷 포인트, 케이블 간섭
주기
작동 시간, 휴식 시간, 시간당 사이클
환경
실내/실외, 온도, 먼지, 습기, 부식 또는 세척 요구 사항
제어
간단한 연장/철회, 중간 위치 지정, 동기화 또는 기타 로직
전력
사용 가능한 공급 아키텍처 및 배선 제약 조건
수량
프로토타입, 파일럿 또는 생산량
문서
도면, CAD, 시험 데이터, 준수 문서 또는 기타 출시 요구 사항
이러한 입력을 조기에 제공하면 카탈로그 일치에서 엔지니어링 검증이 여전히 필요한 구성을 구분하는 데 도움이 됩니다.
제조 맥락
공장 및 검사 이미지는 생산 맥락을 제공하며, 프로젝트 특정 릴리스는 확인된 하중, 속도, 스트로크, 장착 한계, 사용 주기, 제어 요구 사항 및 문서 범위에 따라 달라집니다.
자주 묻는 질문
이 액추에이터 가족에서 “컴팩트”는 무엇을 의미합니까?
컴팩트함을 정의하는 단일 산업 차원이 존재하지 않습니다. 이 페이지에서는 공간이 제한된 메커니즘을 위한 선형 모션 가족을 의미합니다. 올바른 검사는 브래킷 및 케이블 여유 공간을 포함한 전체 설치 외곽입니다.
최대 푸시 힘만으로 액추에이터를 선택할 수 있습니까?
아니요. 작동 하중, 하중 속도, 스트로크, 설치 기하학, 작업 주기 및 환경을 함께 검토해야 합니다. 최대 푸시는 패밀리 경계를 위한 것이지 완전한 작동 지점이 아닙니다.
가장 빠른 속도와 높은 힘이 함께 사용 가능합니까?
그렇지 않을 수 있습니다. 지역 데이터는 패밀리 범위를 게시하지만, 이 페이지에 대해 구성 수준의 힘-속도 행렬이 제공되지 않았습니다. 확인을 위해 필요한 하중과 하중 속도를 제출하십시오.
스트로크를 어떻게 지정해야 합니까?
메커니즘이 필요한 유효 주행 거리를 지정한 다음, 축소 및 확장 치수와 전체 모션 여유 공간을 확인하십시오. 스트로크만으로 설치 적합성을 보장할 수 없습니다.
액추에이터가 측면 하중을 견딜 수 있습니까?
가이드, 슬라이드, 힌지 또는 베어링이 측면 하중 및 정렬을 견딜 수 있도록 메커니즘을 설계하십시오. 다른 방식으로 명시되지 않는 한, 액추에이터는 주로 축 방향 모션에 사용하십시오.
피드백이 자동으로 위치 제어를 제공합니까?
아니요. 피드백 하드웨어, 컨트롤러 호환성, 제어 논리, 홈 위치 전략 및 배선이 함께 작동해야 합니다. 중간 위치 지정 또는 동기화가 필요한 경우 시스템 검토를 요청하십시오.
견적을 위해 무엇을 보내야 합니까?
하중 방향, 작업 하중, 필요한 하중 속도, 스트로크, 설치 공간 한계, 사이클, 환경, 제어 동작, 수량 및 필요한 문서를 전송하십시오. 컴팩트 설치에 특히 유용한 도면이나 메커니즘 스케치가 필요합니다.
PT 시리즈 장점 요약
PT 시리즈는 패키지 크기만큼이나 추력 및 이동이 중요한 설치를 위해 장비 설계자에게 29V 컴팩트 모션 플랫폼을 제공합니다. 발표된 가족 데이터는 선택 구성을 인식하면서 광범위한 하중, 속도 및 스트로크 요구 사항을 다룹니다. 가장 적합한 경우는 하중, 적재 속도, 모션 기하학, 설치 한계, 사용, 제어 및 문서를 정의하는 엔지니어링 주도 프로젝트입니다.
ServoCylMotion 공장 생산 맥락. 프로젝트 특정 릴리스 기준은 확인된 구성 및 문서 범위에 따라 달라집니다.
엔지니어링 검토
구성 검토 요청
하중, 적재 속도, 스트로크, 설치도면 또는 공간 제약, 사용 주기, 환경, 제어 요구 사항, 수량 및 필요한 문서를 보내주십시오. ServoCylMotion은 이러한 입력을 사용하여 적절한 구성으로 가족을 좁히고 여전히 검증이 필요한 항목을 식별할 수 있습니다.
