29V Linearaktuator-Netzteile
ServoCylMotion bietet eine fokussierte 29V-Netzteilreihe für die Integration von Aktuatoren und Steuersystemen, mit verifizierten Ausgangsklassen von 1,8A bis 3,0A sowie sowohl Desktop- als auch Wandmontageformaten.
Die richtige Wahl hängt von mehr ab als nur von der Nennspannung: Strombedarf, Motorstartverhalten, Stecker und Polarität, Controller-Schnittstelle, regionale Netzverbindung und Installationsraum müssen alle mit dem endgültigen System übereinstimmen.
Für Käufer, die eine Bewegungsplattform aufbauen oder standardisieren, bietet der folgende Vergleich einen praktischen Ausgangspunkt vor der Überprüfung der Konfiguration und der Validierung von Mustern.
52W
1,8A Wandmontage
58W
2,0A Desktop / Wand
87W
3,0A Desktop
Vergleichen Sie die 29V-Netzteiloptionen
Konfiguration von ServoCylMotion
Ausgang
Nennleistung
AC-Eingang
Formfaktor
Typischer Auswahlgrund
3A Desktop-Netzteil
29,0V / 3,0A
87W
100–240V~, 50/60Hz, 2,5A
Desktop
Höchste Stromkapazität in dieser aufgezeichneten Familie

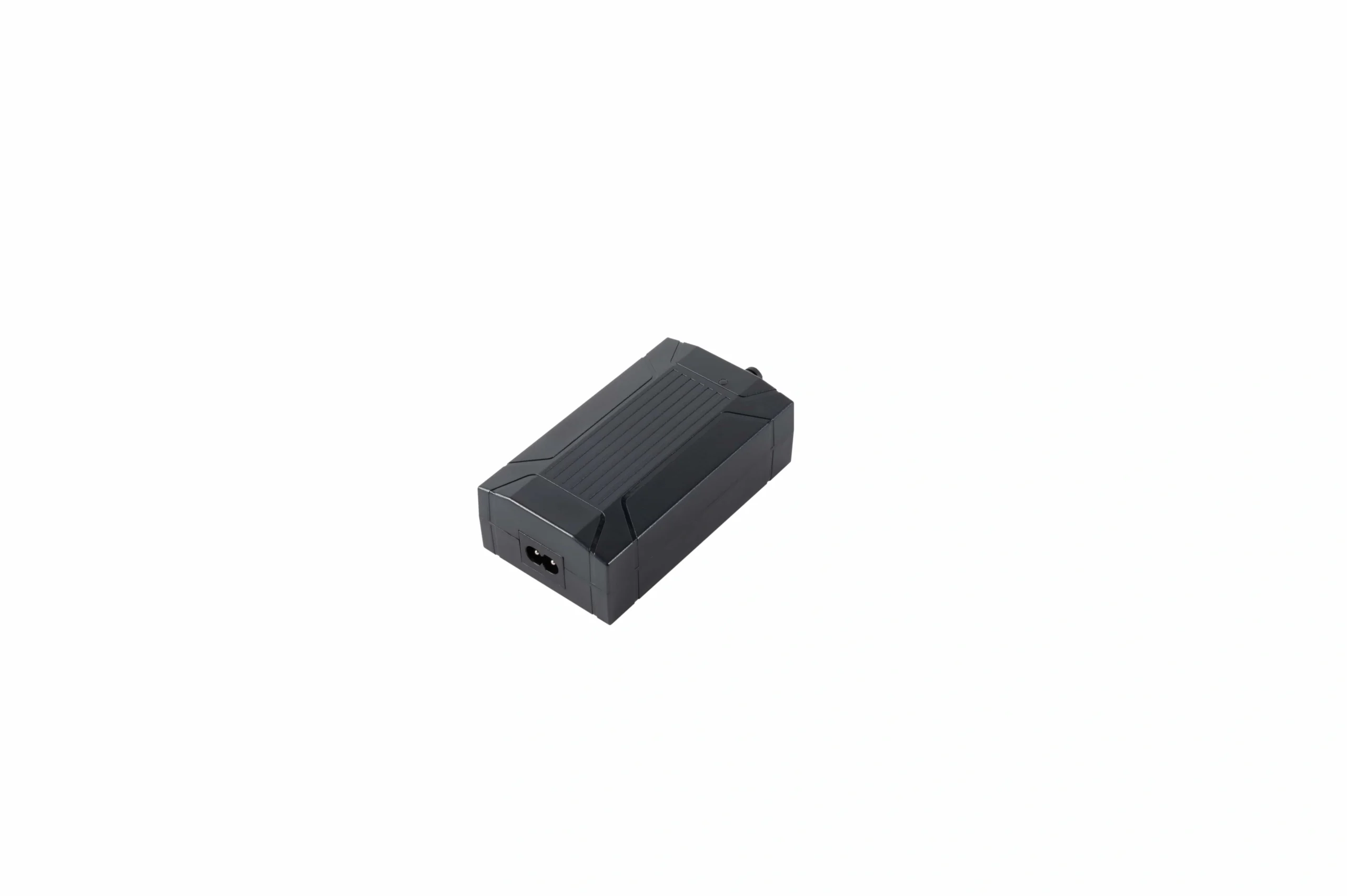

Standard-Desktop-Netzteil
29,0V / 2,0A
58W
100–240V~, 50/60Hz, 1,6A
Desktop
Mittelbereichsausgang mit externem Desktop-Format

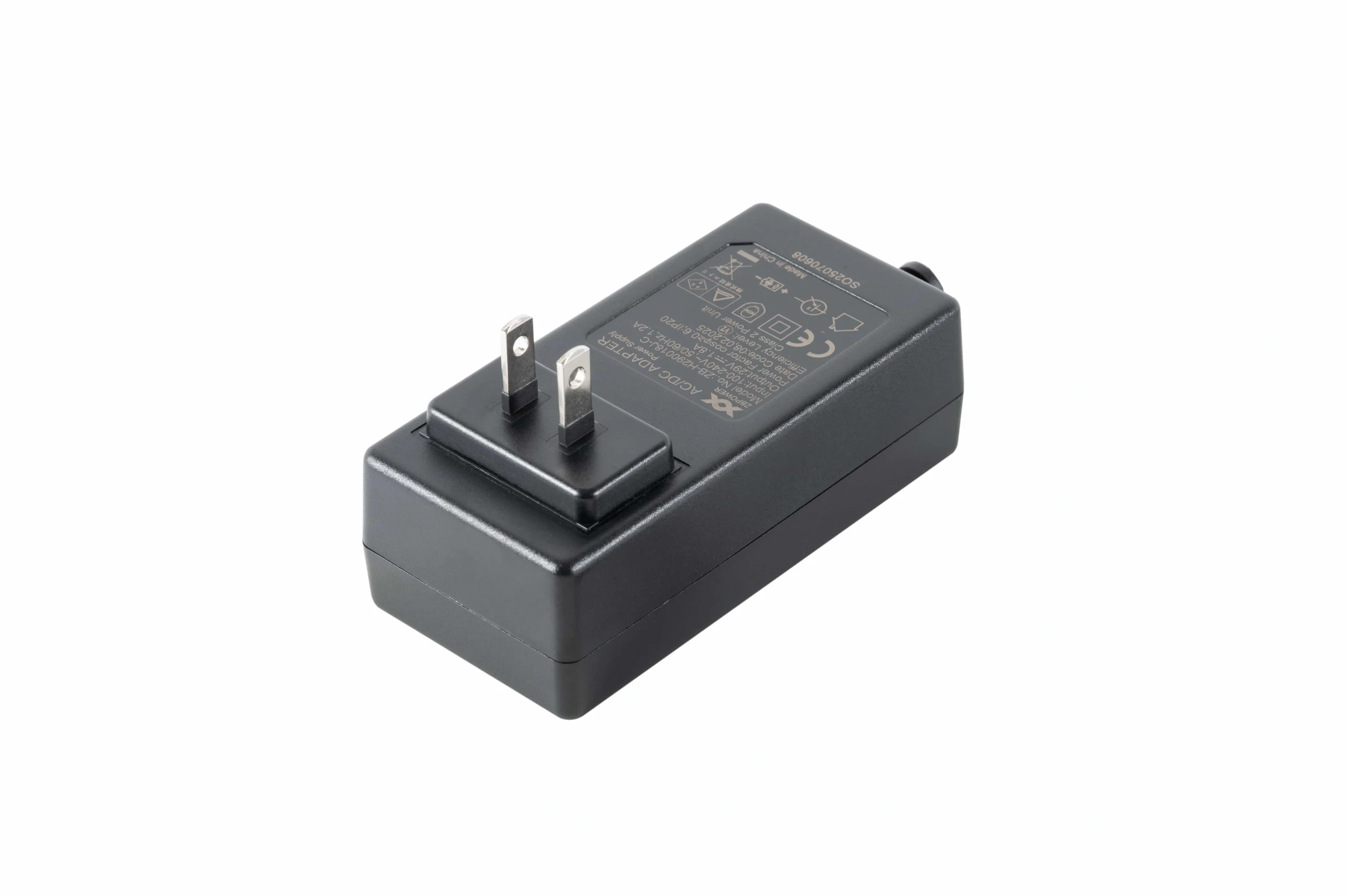

2A Wandstecker-Netzteil
29,0V / 2,0A
58W
100–240V~, 50/60Hz, 1,6A
Wandstecker
Gleiche aufgezeichnete elektrische Klasse wie die 58W-Desktop-Einheit in einem anderen Installationsformat
3-Pin Wandmontiertes Netzteil
29,0V / 1,8A
52W
100–240V~, 50/60Hz, 1,2A
Drei-polig wandmontiert
Kompakte Wandmontageoption mit niedrigerer Stromaufnahme
Die Leistungszahlen stimmen mit der grundlegenden Beziehung überein P = V × I. Bei 29V sind 1,8A etwa 52,2W, 2,0A sind 58W und 3,0A sind 87W. Diese Berechnung hilft, Ausgangsklassen zu vergleichen, gibt jedoch nicht an, welches Gerät für ein bestimmtes Aktuatorkontrollsystem geeignet ist.
Wählen Sie nach aktuellem Bedarf, nicht nur nach Wattage
Ein 29V-Label ist nur die erste Kompatibilitätsprüfung. Der nächste Schritt besteht darin, zu bestätigen, wie viel Strom der beabsichtigte Aktuator, der Controller und alle gleichzeitigen Lasten während des normalen Betriebs und beim Start benötigen. Die Auswahlhilfe für Aktuatoren von FIRGELLI betont die Berechnung des Strombedarfs, während Actuonix empfiehlt, mit den Spannungsanforderungen des genauen Aktuatormodells zu beginnen.
Der Motorstart oder die Stillstandsbedingungen können mehr Strom erfordern als der kontinuierliche Betrieb, sodass eine Versorgung, die aus einer einfachen Laufstromangabe angemessen erscheint, möglicherweise dennoch zusätzlichen Spielraum benötigt. Dies ist besonders wichtig, wenn mehr als eine Last gleichzeitig starten kann.
Eine höhere Stromversorgungseinstufung bedeutet nicht nicht, dass die Versorgung diesen Strom durch den Aktuator zwingt. In einem Konstantspannungs-System beschreibt die Stromstärke die verfügbare Kapazität; die Last zieht gemäß ihrem Betriebszustand innerhalb der Grenzen der Versorgung. Das allgemeine Spannungs-/Stromverhalten wird in dieser technischen Übersicht von Rohde & Schwarz.
erklärt. Für eine umfassendere Überprüfung des Bewegungssystems vergleichen Sie die Leistungsanforderung mit der Aktuatorfamilie in der Produktkatalog von ServoCylMotion bevor Sie die Versorgungsgruppe festlegen.
Desktop vs. Wandstecker: Gleiche Spannung, unterschiedliche Integration
Electrical output is only part of the decision. ServoCylMotion's recorded range includes both external desktop units and wall-mounted formats, allowing buyers to choose around enclosure layout, outlet clearance, cable routing, service access, and packaging constraints.
Die beiden 58W-Optionen verdeutlichen dies deutlich: Beide sind bei 29,0V / 2,0A aufgezeichnet, aber die eine ist ein Desktop-Netzteil und die andere ein Wandstecker-Design. Ihre elektrische Klasse ist ähnlich, während ihr Installationsverhalten unterschiedlich ist. Das macht die Bauform zu einem legitimen Kriterium für Ingenieure und Einkäufer, anstatt zu einer kosmetischen Wahl.
Systementwickler, die die Versorgung mit Fern- oder integrierten Bewegungssteuerungen kombinieren, können das Reichweite für drahtlose Motorsteuerungen als separate Schnittstellenentscheidung überprüfen.
Kompatibilität geht über 29V hinaus
Bestätigen Sie vor der Freigabe einer Versorgung zur Produktion die gesamte Verbindungsstruktur:
erforderlicher Dauerstrom und erwarteter Startbedarf;
Buchsentyp, Pinbelegung und Polarität;
Controller- oder Steuerboxschnittstelle;
ob ob ein oder mehrere Aktuatoren gleichzeitig betrieben werden können;
vorgesehene Nutzung und repräsentative mechanische Last;
Kabellänge und -verlegung;
Stromanschluss des Ziellandes;
erforderlicher Schutz, Effizienz, Sicherheit und Konformitätsdokumentation für die genaue Konfiguration.
Ein direkt relevantes Marktbeispiel 29V / 2A von Electronica Embajadores veranschaulicht auch, warum Spannung und Strom normalerweise zusammen spezifiziert werden. Ebenso, Die Stromversorgungsfamilie von TiMOTION positioniert Stromversorgungen als Komponenten eines größeren Aktuator-/Steuerungssystem-Ökosystems und nicht als isolierte Adapter.
Wenn das System ein abnehmbares Netzkabel verwendet, stimmen Sie die Lieferentscheidung mit dem entsprechenden Stromkabel des Aktuatorsystemsab. Für Anschluss- oder regionale Kabelanforderungen außerhalb einer Standardkonfiguration prüfen Sie Individualisierung des Stromkabels.
Kontext der Fabrikationsproduktion, der als technische Evidenz verwendet wird; die genaue versandte Konfiguration erfordert dennoch eine Projektprüfung.
Universelles AC- Eingang hilft globalen Programmen—beendet jedoch nicht die Arbeit
Die vier hier aufgeführten ServoCylMotion-Varianten sind aufgeführt mit 100–240V~, 50/60Hz Eingang. Dieses breite Eingangsspektrum kann eine globale Hardwareplattform vereinfachen, jedoch muss der Stromstecker oder das abnehmbare Kabel, die Beschriftung, Dokumentation und die anwendbaren Marktanforderungen für jede Bereitstellung bestätigt werden.
Diese Unterscheidung ist für OEM- und B2B-Programme wichtig: Eine universelle Eingangsversorgung kann die elektrische Variation reduzieren, während regionale Kabelsets die lokale Netzschnittstelle bearbeiten. Es ist nach wie vor erforderlich, die genaue versandte Kombination zu validieren und nicht das Eingangsspektrum als universelle Genehmigung für jeden Markt zu betrachten.
Validieren Sie das gesamte Bewegungssystem vor der Produktion
Der sicherste Auswahlprozess ist konfigurations- zuerst statt adapter- zuerst:
Bestätigen Sie die genaue Aktuator- und Steuerarchitektur.
Aufzeichnen des normalen und des Startstrombedarfs unter repräsentativer Last.
Wählen Sie die geeignete 1,8A-, 2,0A- oder 3,0A-Versorgungsgruppe.
Bestätigen Sie Anschluss, Pinbelegung, Polarität und Netzschnittstelle.
Überprüfen Sie die Schutz- und Konformitätsdokumentation für die ausgewählte Konfiguration.
Testen Sie den Start, den vollen Hubbetrieb, das Anhalten und das Verhalten unter Last mit dem tatsächlichen System.
Verwenden Sie das Ressource zur Systemkompatibilität Um Entscheidungen über den Aktuator, den Controller, die Versorgung und die Verkabelung vor der Qualifikation aufeinander abzustimmen.
Häufig gestellte Fragen
Ist ein Ausgang von 29V ausreichend, um die Kompatibilität zu bestätigen?
Nein. Es ist der erste elektrische Filter, aber auch der Strombedarf, das Startverhalten, der Stecker und die Polarität, die Controller-Schnittstelle, die Verkabelung und die genaue Aktuator-Konfiguration müssen übereinstimmen.
Was ist der praktische Unterschied zwischen 52W, 58W und 87W?
Innerhalb dieser ServoCylMotion-Familie entsprechen die aufgezeichneten Ausgangsklassen 1.8A, 2.0A und 3.0A bei 29V. Die höhere Klasse bietet eine größere verfügbare Stromkapazität, aber die Auswahl sollte auf die validierte Systemanforderung basieren und nicht einfach automatisch die größte Wattzahl wählen.
Warum gibt es zwei 58W-Optionen?
ServoCylMotion zeichnet sowohl eine 29.0V / 2.0A Desktopversorgung als auch eine 29.0V / 2.0A Wandsteckdose auf. Die elektrische Klasse ist gleich, während sich das physische Installationsformat unterscheidet.
Macht eine 3A-Versorgung einen Aktuator, der 3A zieht?
No. The 3A rating describes the supply's available current capacity. Actual current depends on the connected load and its operating condition, provided the system remains within the supply's operating limits.
Was sollte beim Motorstart überprüft werden?
Überprüfen Sie den Start- oder Stallsstrom für die genaue Aktuator-/Steuerkonfiguration, einschließlich ob mehrere Lasten gleichzeitig gestartet werden können. Validieren Sie die ausgewählte Versorgung mit dem realen System unter repräsentativer Last vor der Produktionfreigabe.
Kann ein Versorgungsformat weltweit verwendet werden?
Die aufgeführten Varianten verwenden 100–240V~, 50/60Hz Eingang, was eine breite Netzspannung abdeckt. Dennoch müssen der Steckertyp/die Kabel, die Kennzeichnung, die Konformitätsdokumentation und die genaue Konfiguration vor dem Versand marktspezifisch überprüft werden.
Kann ServoCylMotion helfen, die Versorgung an ein Aktuator-System anzupassen?
Ja. Bitte geben Sie das Aktuatormodell oder die Last-/Geschwindigkeitskonfiguration, die Wahl des Controllers, die Betriebssequenz, den Zielmarkt, die Anschlussdetails und die Kabelanforderungen an. ServoCylMotion kann dann die Leistungsklasse und die Integrationsdetails als ein System überprüfen, anstatt als separate Komponenten.
Erstellen Sie ein passendes 29V-Power-Paket
ServoCylMotion's 52W, 58W, and 87W options cover multiple current and installation classes while keeping the recorded output platform at 29V. For B2B programs, the strongest selection process is to match the supply to the actuator, controller, connector, mains interface, and operating load, then validate the complete assembly before volume production.
Fordern Sie eine Konfigurationsprüfung und ein Angebot anGeben Sie Ihre Aktuator-/Steuerungsdetails, Zielmarkt und erforderliches Kabelformat an.
