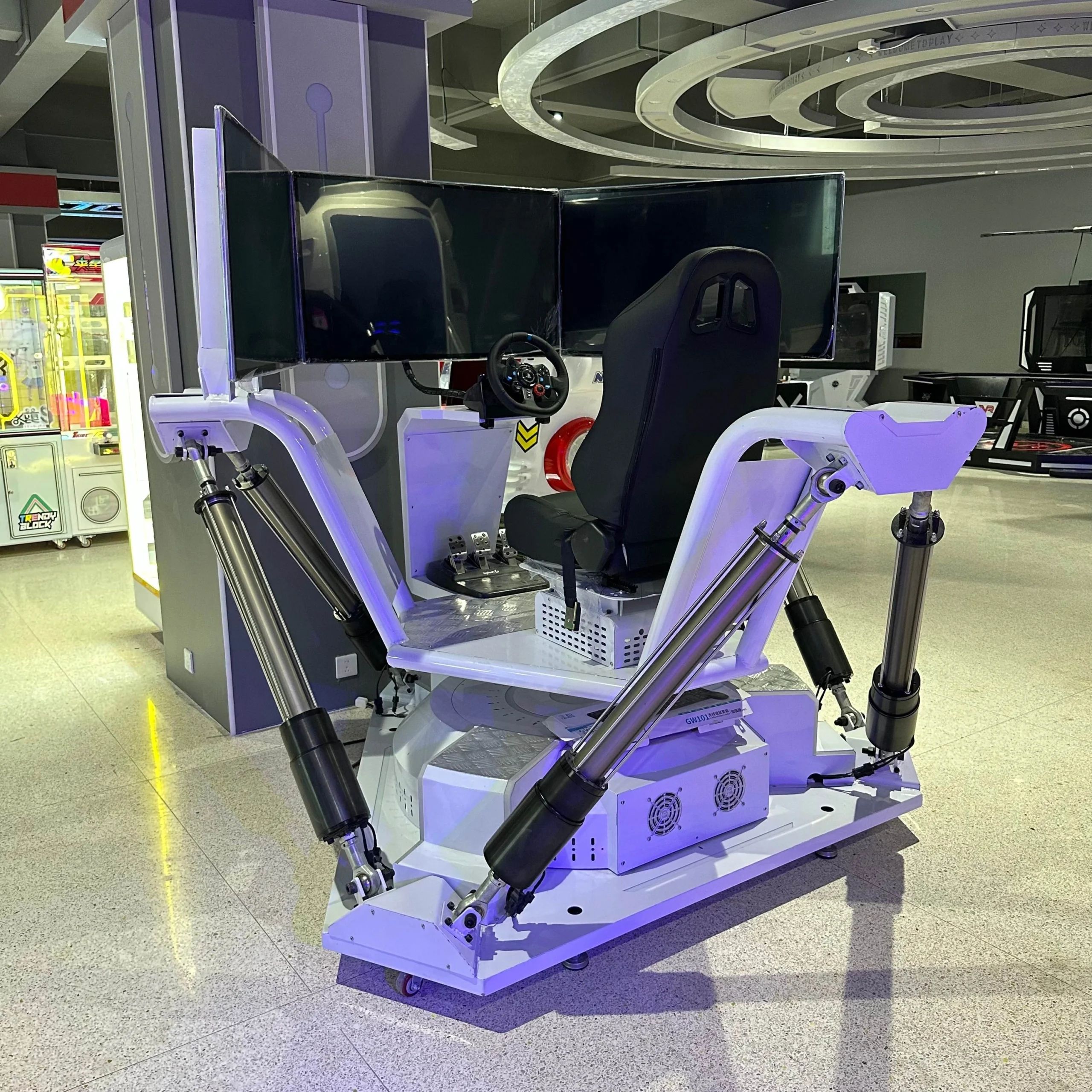

Technische Dokumentation des elektrischen Aktuators zur Überprüfung durch den Käufer
Die technische Dokumentation des elektrischen Aktuators ist am nützlichsten, wenn ein Käufer jedes Dokument oder Protokoll genau mit dem entsprechenden Aktuator, der Konfiguration, der Revision und der Genehmigungsentscheidung verbinden kann. Ein großes Dateiset erspart diese Notwendigkeit nicht. Ingenieure, Qualitätssicherung und Beschaffungsteams müssen weiterhin wissen, was aktuell, was vorläufig, welche Unterlagen eine abgeschlossene Aktivität dokumentieren und welche Nachweise für die angebotene oder gelieferte Konfiguration gelten.
Anfrage zur Überprüfung der technischen Dokumentation
Diese Seite umreißt die Überprüfungsfragen für ServoCylMotion-Projekte. Sie ergänzt den umfassenderen Prozess zur Qualitätssicherung des elektrischen Aktuators ohne anzunehmen, dass jedes Modell, Projekt oder jede Bestellung dasselbe Dokumentenpaket erfordert.
Beginnen Sie mit der Anwendbarkeit, nicht mit der Dateianzahl
Bevor Sie sich auf eine Zeichnung, Spezifikation, Verdrahtungsdokument oder Testprotokoll verlassen, bestätigen Sie vier Dinge:
Dieser Ansatz hilft, zu verhindern, dass ein technisch relevantes Dokument außerhalb der Konfiguration oder Entscheidung verwendet wird, für die es erstellt wurde.
Produktumfang: das Modell, die Konfiguration, die Optionen und die Schnittstellen, die der Nachweis abdeckt.
Revision und Status: ob die Informationen aktuell für die Überprüfung sind und ob sie vorläufig, veröffentlicht, ein abgeschlossenes Protokoll oder außer Kraft gesetzt sind.
Projekt- oder Bestellkontext: ob Kundenanforderungen, genehmigte Änderungen oder bestellspezifische Bedingungen die Anwendbarkeit beeinflussen.
Zweck der Entscheidung: ob der Nachweis für die Entwurfsüberprüfung, die Genehmigung des Lieferanten, die Validierung von Mustern, die Produktionsfreigabe, die Installation oder einen anderen definierten Zweck verwendet wird.
Technische Nachweise zur Überprüfung
Das genaue Set sollte für das Projekt definiert werden. Je nach Aktuator und Überprüfungsumfang müssen Käufer möglicherweise klären, ob die folgenden Nachweise anwendbar und verfügbar sind.
Nachweisart
Was es unterstützen kann
Was zu überprüfen ist, bevor man sich darauf verlässt
Kontrollierte Produktzeichnungen
Abmessungen, Montageschnittstellen, Produktdefinition oder vereinbarte Konfigurationsdetails
Zeichnungsidentität, Revision, Freigabe- oder Genehmigungsstatus, Anwendbarkeit der Konfiguration, referenzierte Informationen
Produkt- oder Projektspezifikationen
Erforderliche Leistung, Schnittstelle, elektrische, Umwelt- oder Abnahmeanforderungen
Anwendbares Modell/Optionen, Revision, Einheiten, Bedingungen, vereinbarte Ausnahmen
Verdrahtungs- oder Schnittstelleninformationen
Strom, Steuerung, Rückmeldungen, Anschluss, Klemmen- oder Systemintegrationsüberprüfung
Spannungs-/Steuerungsvariante, Anschluss- oder Klemmenzuweisung, Revision, übereinstimmende Konfiguration
Anwendbarer Prüf- oder Testbericht
Nachweis einer abgeschlossenen Verifizierungsaktivität
Testobjekt, Verfahren, Bedingungen, Messmethode, Kriterien, tatsächliches Ergebnis, Rückverfolgbarkeit
Änderungs- oder Abweichungsaufzeichnung
Erklärung eines genehmigten Unterschieds zu einer früheren Basislinie oder Anforderung
Betroffene Konfiguration, Grund, Genehmigung/Verfügung, wirksame Revision oder Bestellung
A useful review does not treat all five rows as mandatory for every actuator. It identifies which evidence is needed for the buyer's risk, application, and acceptance process, then records what is available, what is not applicable, and what still requires clarification.
Wie man einen Aktuator-Testbericht überprüft
Ein Aktuator-Testbericht sollte mehr beantworten als nur, ob eine Einheit 'bestanden' hat. Das Ergebnis wird leichter überprüfbar, wenn der Bericht angibt, was getestet wurde und unter welchen Bedingungen das Ergebnis erzielt wurde.
Überprüfungspunkt
Frage des Käufers
Testobjekt
Welches Modell/Konfiguration oder Muster wurde getestet, und gibt es eine relevante Serien-, Los-, Batch- oder Auftragsreferenz?
Verfahren und Datum
Welches Verfahren oder welche vereinbarte Methode wurde verwendet und wann wurde die Aktivität abgeschlossen?
Betriebsbedingungen
Welche Last, Verfahrweg, Geschwindigkeit, Versorgung, Einsatz, Montage- oder Umgebungsbedingungen wurden angewendet, wo relevant?
Messung
Was wurde gemessen, in welchen Einheiten und mit welcher Methode oder Instrumentierungszusammenhang?
Akzeptanzkriterien
Welche Anforderung oder Grenze definierte ein akzeptables Ergebnis?
Tatsächliches Ergebnis
Welche Werte, Beobachtungen oder Bestehen/Nichtbestehen-Entscheidungen wurden aufgezeichnet?
Abweichungen
Wich die Aktivität vom geplanten Verfahren oder der Konfiguration ab, und wie wurde dieser Unterschied behandelt?
Anwendbarkeit
War dies ein Prototyp, ein Ingenieurmuster, ein Qualifikationsmuster, ein routinemäßiger Produktionsartikel oder ein anderer Kontext?
Die letzte Frage ist wichtig, da ein Ergebnis nicht automatisch auf jeden Aktuator einer Familie verallgemeinert werden sollte. Muster-, Qualifikations- und Produktionsdokumente beantworten unterschiedliche Fragen. Käufer sollten die Grundlage bestätigen, auf der ein Ergebnis auf die Konfiguration oder Bestellung angewandt wird.
Für umfassendere Prozessfragen zu Inspektion, Überarbeitungslink, Rückverfolgbarkeit und Produktionsfreigabe siehe Aktuator-Fertigung Standards und Qualitätskontrollen.
Was macht eine Produktzeichnung kontrolliert?
Eine Zeichnung ist nur dann für die Genehmigung durch den Lieferanten geeignet, wenn ihre Verwaltung klar ist; das Dateiformat oder eine 2D-Darstellung allein etablieren nicht den kontrollierten Status. Der Prüfer sollte in der Lage sein, die Zeichnungsnummer oder eine andere eindeutige Identität, die aktuelle Revision, den Freigabe- oder Genehmigungsstatus sowie die Produktkonfiguration, auf die sie sich bezieht, zu identifizieren.
Die Zeichnung sollte auch ihren ingenieurtechnischen Zweck klar darstellen. Abhängig vom Umfang kann dies Envelope-Abmessungen, Montagedimensionen, Schnittstellendimensionen, Toleranzen, Anschluss- oder Terminalreferenzen, Materialien oder Oberflächenbehandlungen sowie Verknüpfungen zu anderen kontrollierten Informationen umfassen. Nicht jede Zeichnung benötigt jedes Feld; die Anforderung hängt davon ab, was die Zeichnung definieren soll.
Änderungsmanagement ist ebenso wichtig. Wenn eine freigegebene Zeichnung nach der Genehmigung des Musters geändert wird, muss der Käufer möglicherweise wissen, was sich geändert hat, welche Produkte oder Bestellungen betroffen sind, ob die Änderung eine erneute Prüfung oder Validierung erfordert und welche frühere Ausgabe ersetzt wurde. Historische Informationen können für die Rückverfolgbarkeit wichtig bleiben, sollten jedoch nicht mit der aktuellen Arbeitsrevision verwechselt werden.
Öffentliche Ingenieurdateien und kontrollierte Überprüfungsnachweise erfüllen unterschiedliche Aufgaben
Ein öffentlicher Ressourcenbereich ist nützlich, wenn Ingenieure modellbasierte Zeichnungen, Datenblätter oder verwandte Produktdateien finden möchten. Käufer, die nach dieser Aufgabe suchen, sollten die Aktuatoren Engineering-Dateien und Datenblätter Ressource.
Diese Qualitätsseite behandelt eine andere Frage: ob das Dokument oder die Aufzeichnung als geeigneter Nachweis für einen bestimmten Lieferanten, ein Projekt, eine Probe oder eine Produktionsentscheidung dient. Die öffentliche Verfügbarkeit allein reicht nicht aus, um die Anwendbarkeit der Konfiguration, den Freigabe-Status oder die annahmespezifische Akzeptanz festzustellen.
Dokumentenprüfung im Rahmen eines maßgeschneiderten Projekts
Für maßgeschneiderte Aktuatoren sollten die Dokumentationsanforderungen am besten gemeinsam mit den Engineering-Anforderungen festgelegt werden. Die den OEM/ODM-Prozess für lineare Aktuatoren stellt den entsprechenden Weg zur Definition, Validierung und Produktionsübergabe der mechanischen und elektrischen Schnittstellen bereit.
Technische Dokumentation ersetzt auch nicht die Compliance-Prüfung. Wenn ein Projekt Zertifikate, Erklärungen oder andere Nachweise zur Compliance erfordert, überprüfen Sie deren Anwendbarkeit separat über Aktuatorzertifizierungsunterstützung. Eine Zeichnung oder Testaufzeichnung sollte nicht als Nachweis für den Geltungsbereich einer Zertifizierung betrachtet werden, es sei denn, die relevanten Nachweise zur Compliance stellen diese Verbindung her.
Was für eine technische Dokumentationsprüfung bereitgestellt werden soll
Um die Prüfung umsetzbar zu machen, identifizieren Sie den Zielaktuator oder das Projekt, die Konfiguration und Optionen, ob die Anfrage sich auf ein Engineering-Muster oder eine Produktionsbestellung bezieht, die Dokumente oder Aufzeichnungen, die Ihr Team benötigt, und den Genehmigungszweck. Wo relevant, fügen Sie die Anforderungen an Kundenzeichnungen, Revision/Wirksamkeitserwartungen, Akzeptanzkriterien und alle erforderlichen Nachweisformate hinzu.
ServoCylMotion kann die angeforderte Liste mit der relevanten Konfiguration überprüfen und identifizieren, welche Artikel anwendbar sind, welche Informationen verfügbar sind und welche Anforderungen noch bestätigt werden müssen, anstatt ein Paket als universell zu behandeln.
Häufig gestellte Fragen
Welche technischen Dokumente sollte ich für ein Projekt mit elektrischem Aktuator anfordern?
Beginnen Sie mit der Entscheidung, die Ihr Team treffen muss. Die technische Überprüfung kann sich auf Abmessungen, Schnittstellen, elektrische Informationen und Spezifikationen konzentrieren, während Arbeiten zur Lieferantenqualität oder Genehmigung möglicherweise auch relevante Nachweise für Inspektion, Test, Änderung oder Freigabe erfordern. Bestätigen Sie die Liste mit der genauen Konfiguration und den Projektanforderungen.
Wie kann ich herausfinden, ob ein Dokument für meinen genauen Aktuator gilt?
Überprüfen Sie das Modell/die Konfiguration, Optionen, den Überarbeitungs- oder Ausgabenstatus und alle Projekt-, Bestell-, Muster-, Los- oder Wirksamkeitsinformationen, die den Geltungsbereich definieren. Verlassen Sie sich nicht allein auf einen Produktfamiliennamen, wenn eine konfigurationsspezifische Entscheidung erforderlich ist.
Worauf sollte ich in einem Aktuatortestbericht achten?
Achten Sie auf die Identifikation des Testartikels, das Verfahren und die Bedingungen, die Messmethode und Einheiten, die Akzeptanzkriterien, die tatsächlichen Ergebnisse sowie die relevante Nachverfolgbarkeit. Bestätigen Sie außerdem, ob der Bericht ein Muster, eine Qualifikationsaktivität oder einen Produktionskontext darstellt.
Beweist ein einzelner Testdatensatz die Leistung jeder Produktionseinheit?
Nicht automatisch. Die Schlussfolgerung sollte innerhalb der getesteten Konfiguration und Bedingungen bleiben, es sei denn, es gibt eine dokumentierte Grundlage, um die Nachweise breiter anzuwenden.
Was sollte ich in kontrollierten Produktzeichnungen überprüfen?
Überprüfen Sie die Zeichnungsidentität, den Überarbeitungsstatus, den Freigabe- oder Genehmigungsstatus, die Anwendbarkeit der Konfiguration, wichtige Schnittstellen, referenzierte Dokumente und alle Änderungs- oder Ablösungsinformationen, die für das Produkt relevant sind, das Sie überprüfen.
Gehören die Konformitätsdokumente zur gleichen Überprüfung?
Sie können damit zusammenhängen, aber ihr Geltungsbereich sollte separat überprüft werden. Zertifizierungs- oder Konformitätsnachweise können ihre eigene Produkt-, Konfigurations-, Markt-, Standard-, Datum- oder Ausstelleranwendbarkeit haben, die eine technische Zeichnung oder einen Testdatensatz nicht allein feststellt.
Fordern Sie die anwendbare technische Dokumentenliste an.
Senden Sie den Zielaktuator oder die Anwendung, die Konfigurationsdetails, den Projektstatus und die Nachweise, die Ihr Team benötigt. Anforderung einer Überprüfung der technischen Dokumentation damit die angeforderte Dokumentenliste mit der relevanten Konfiguration und dem Genehmigungszweck abgeglichen werden kann.
Anforderung einer Überprüfung der technischen Dokumentation
