Einbau-Bedienpanels für Aktuatoren zur Geräteintegration
Choose an actuator control panel around the operator experience your equipment needs—not appearance alone. ServoCylMotion's HU, HS and HA families offer three starting points: an embedded panel with a charging interface, a non-charging multi-key panel, or a 1-to-1 panel with selected zinc-alloy finish options.
Das Panel ist ein Teil der Bewegungsarchitektur. Vor der Freigabe eines Modells für eine Bestellung sollten die Anzahl der Aktuatoren, die Tastenbelegung, die Stromversorgung, der Anschluss und die Pinbelegung, die Kabelverlegung, die Montageschlitze sowie die nachgeschaltete Schaltung oder die Stromversorgung gemeinsam überprüft werden. Ein angegebenes Verhältnis von 1 zu 2 oder 1 zu 3 beschreibt die dokumentierte Steuerungskonfiguration; es definiert jedoch nicht, wie mehrere Aktuatoren in Beziehung zueinander bewegt werden.
Anfrage zur Überprüfung der Konfiguration
Beginnen Sie mit der Bedienerfahrung
Käuferpriorität
Familie, die zuerst überprüft werden soll
Dokumentierter Ausgangspunkt
Geräteladung am Panel
HU
Ladeinterfaces, hauptsächlich in 1 zu 1-Konfigurationen, mit ausgewählten 1 zu 2-Optionen
Mehr Tasten oder eine 1 zu 3-Konfiguration
HS
Nicht-ladende ABS-Panels mit 2-, 4-, 5-, 6- oder 7-Tasten-Layouts, je nach Modell
Einfache 1 zu 1-Bedienung mit ausgewählten Metalloberflächen
HA
1 zu 1-Panels ohne dokumentiertes Ladeinterface
Dieser Vergleich schränkt die Suche ein, stellt jedoch keine Plug-and-Play-Anpassung her. Die Zuordnung der Anschlüsse, die elektrische Rolle, die Eingabebedürfnisse, die Montagedetails und die erforderlichen Konformitätsdokumente sind konfigurationsspezifisch.
HU-Panels: Bedienerkontrolle mit einem Ladeinterface
HU-Modelle kombinieren Panelsteuerungen mit einem Ladeinterface. Die aktuellen Produktdaten gruppieren die Standardladevarianten bei 5 V/2,4 A (12 W). Diese Werte beschreiben die Ladeausgabe, nicht die verfügbare Stromversorgung zum Antrieb eines Aktuators.
Für Projekte, die eine höhere Ladeleistung benötigen, ist HU-36 die dokumentierte Option zur Überprüfung. Es wird mit USB-A und Typ-C-Ladung bei 5 V/3 A oder 9 V/2,22 A, max. 20 W, plus eine 1 zu 1-Steuerungskonfiguration. Es ist das einzige 20 W-Modell, das in den aktuellen lokalen Produktdaten identifiziert wurde.
Dokumentierte HU-Optionen
Modell
Steuerungsverhältnis
Lade- oder Schnittstellendetails
Konstruktions- oder Unterscheidungsdetail
HU-36
1 zu 1
USB-A/Typ-C; 5 V/3 A oder 9 V/2,22 A Ladeausgang; maximal 20 W
ABS-Ölsprüh-Verfahren mit galvanisierter Oberfläche
HU-69 Gold/Standard
1 zu 1
Standard-Ladeklasse
Spritzgegossenes ABS-Gehäuse
HU-68 Gold/Grau
1 zu 1
Standard-Ladeklasse
ABS-Lackiersprühlackierung
HU-42
1 zu 1
USB-A und Typ-C Ladeanschlüsse
Oberfläche muss für die ausgewählte Konfiguration bestätigt werden
HU-32 Silber/Standard
1 zu 1
Standard-Ladeklasse
ABS-Ölsprüh-Verfahren mit galvanisierter Oberfläche
HU-41
Bestätigen Sie die ausgewählte Konfiguration
Ladefamilien-Modell
ABS/Acryl-Konstruktion; galvanisierte, drahtgezeichnete Oberfläche
HU-40
Bestätigen Sie die ausgewählte Konfiguration
Ladefamilien-Modell
ABS/Acryl-Konstruktion; galvanisierte, gezogene Oberfläche
HU-39
Bestätigen Sie die ausgewählte Konfiguration
Ladefamilien-Modell
ABS-Ölsprüh-Verfahren mit galvanisierter Oberfläche
HU-37
1 zu 1
USB-A/Typ-C; 12 W Ladeleistung
Blaulichtsteuerungsfunktion; genaue Funktionsweise muss bestätigt werden
HU-38
1-zu-2 mit Reset
USB-A; 12 W Ladeleistung
ABS-Ölsprüh-Verfahren mit galvanisierter Oberfläche
HU-12
1-zu-2
USB-A; 12 W Ladeleistung
Standard- und Reset-Varianten sind dokumentiert
HU-23, HU-17, HU-16, HU-11, HU-8, HU-3, HU-2, HU-1
1 zu 1
Bestätigen Sie das Ladeinterface auf Modellniveau
Bestätigen Sie Anschluss, Finish und Tastenangaben für das gewählte Modell
Reset ist eine benannte Option in den Produktdaten, aber sequenz und Wirkung sind nicht definiert. Geben Sie das erforderliche Rücksetzverhalten während der technischen Überprüfung an. Wählen Sie für HU-12 entweder die Standard- oder Reset-Variante, anstatt davon auszugehen, dass der Reset in jedem Gerät enthalten ist.
HU Modellausstellung
Alle aktuellen HU Modelle und Finish-/Funktionsvarianten sind unten zur visuellen Vergleich dargestellt. Verwenden Sie die obige Tabelle für dokumentierte Konfigurationsdetails.

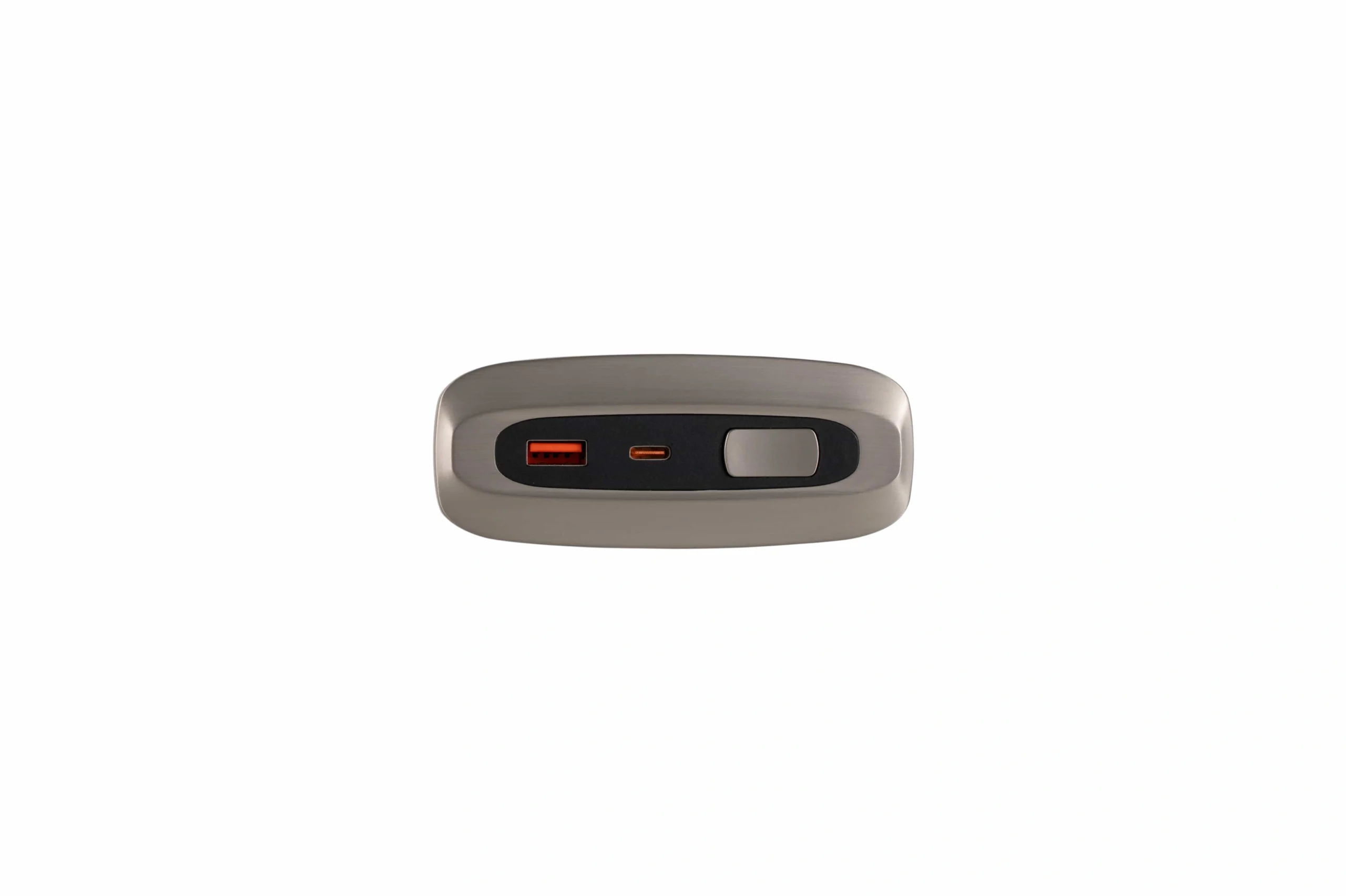

HU-36 Schnellladung
HU-69 Gold

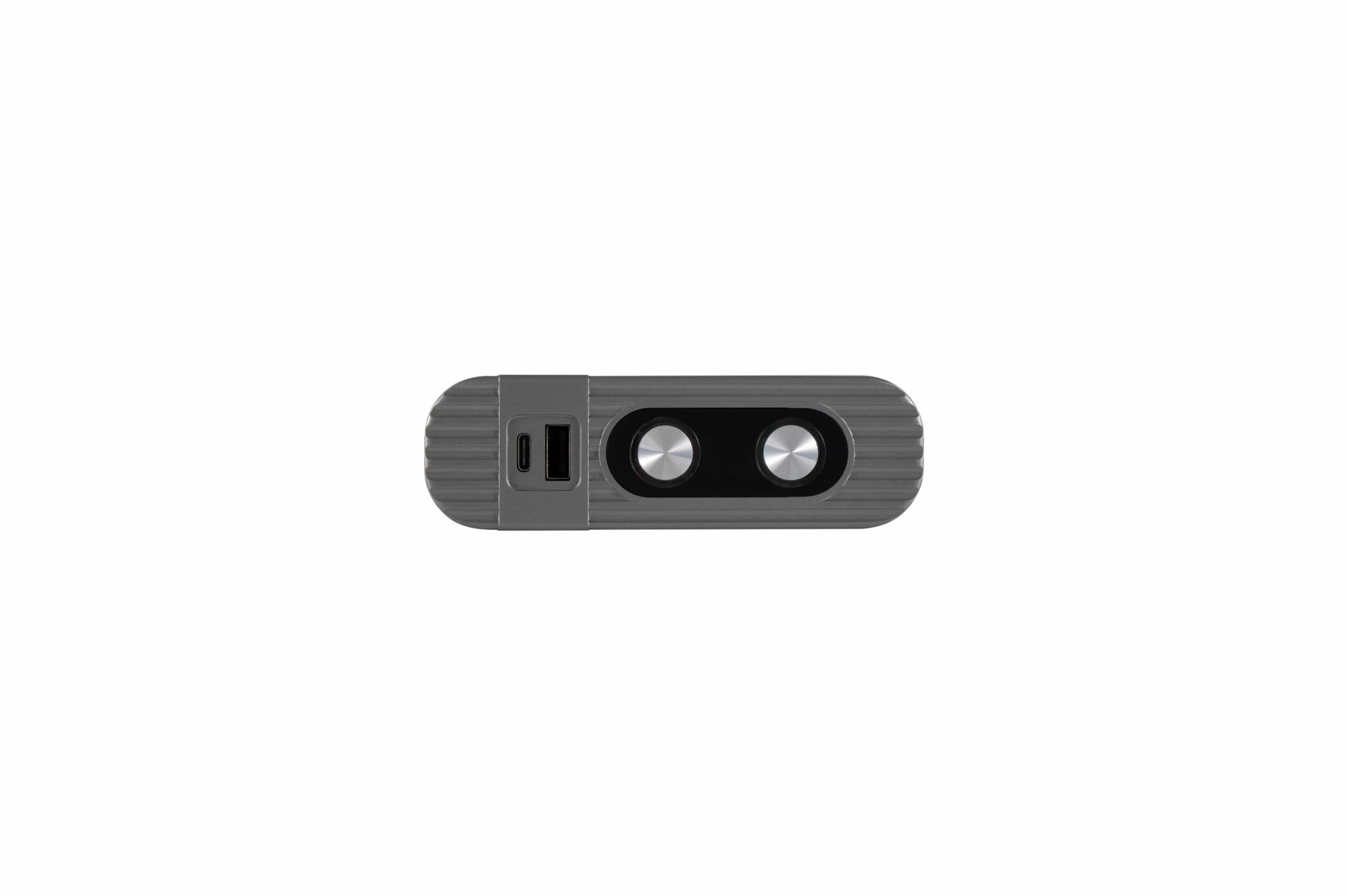

HU-69 Standard

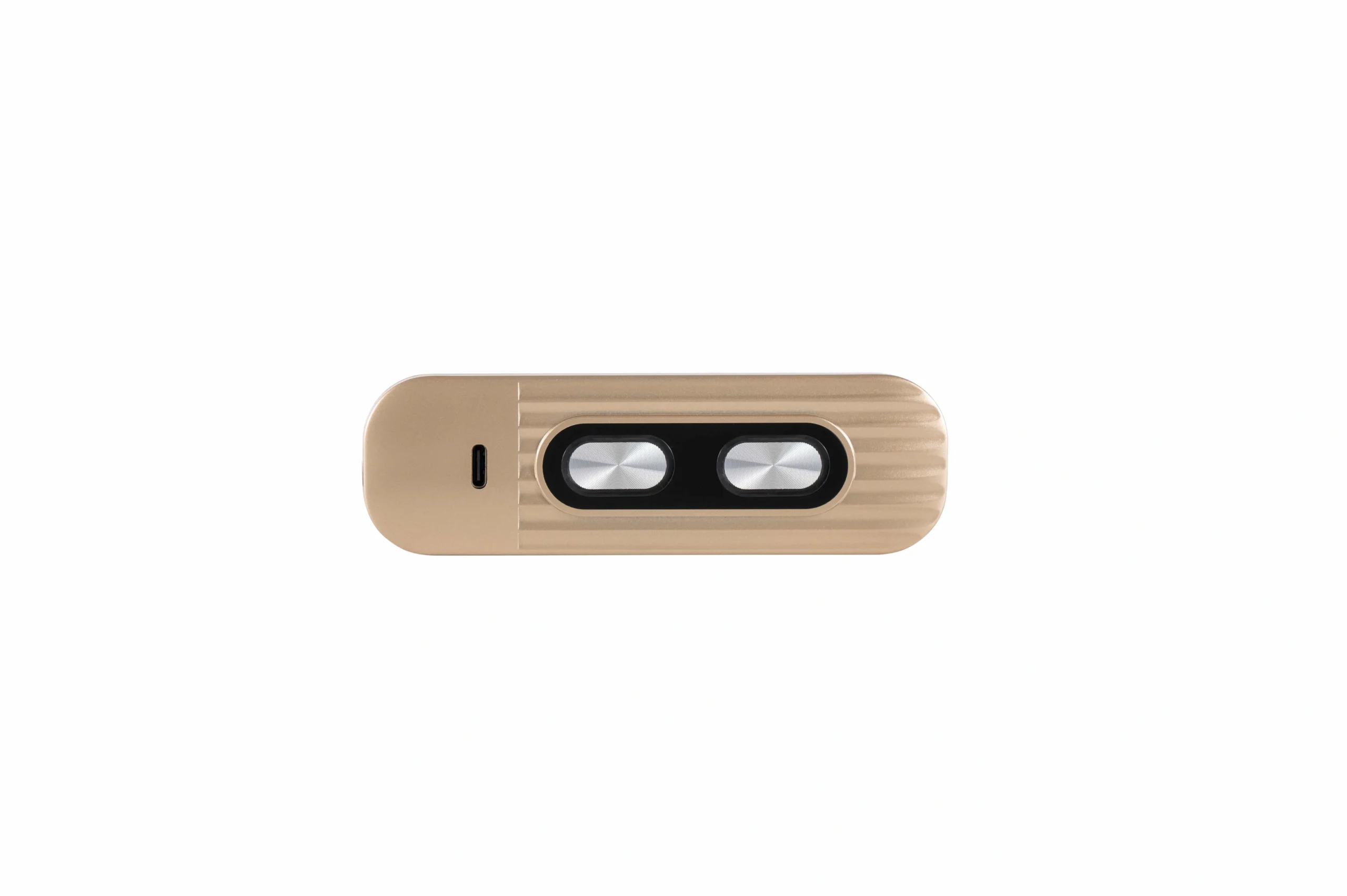

HU-68 Gold

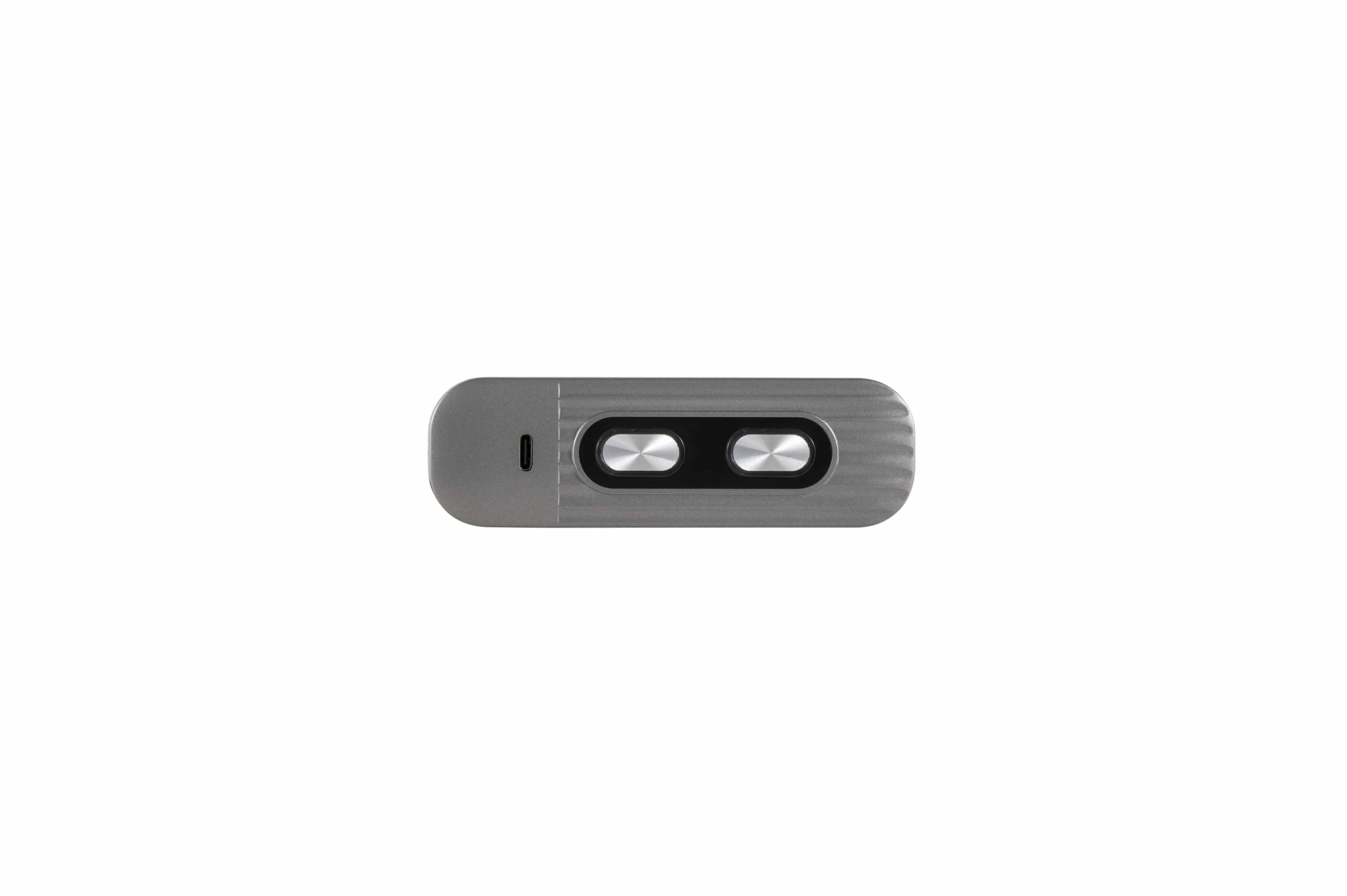

HU-68 Grau

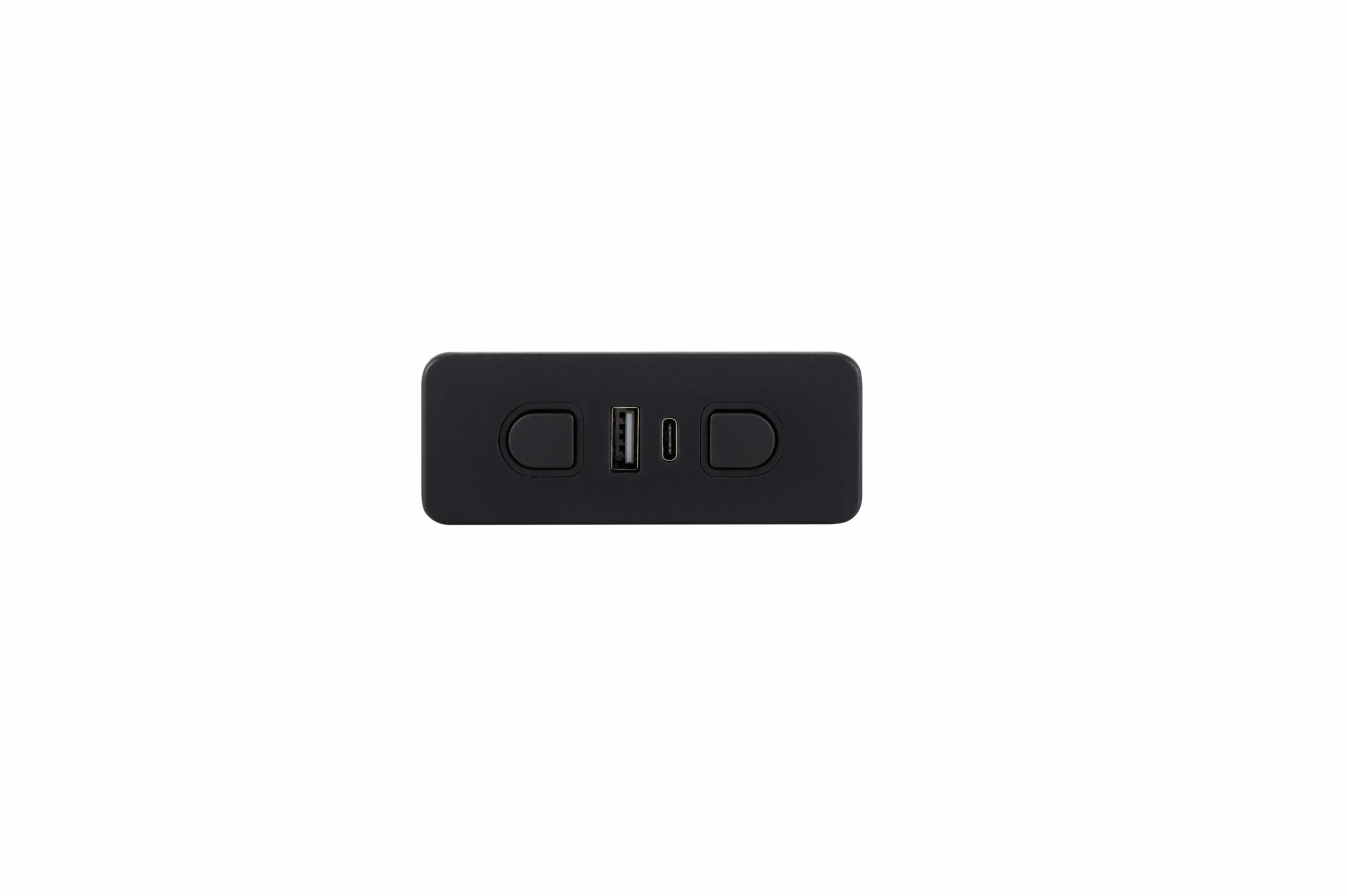

HU-42

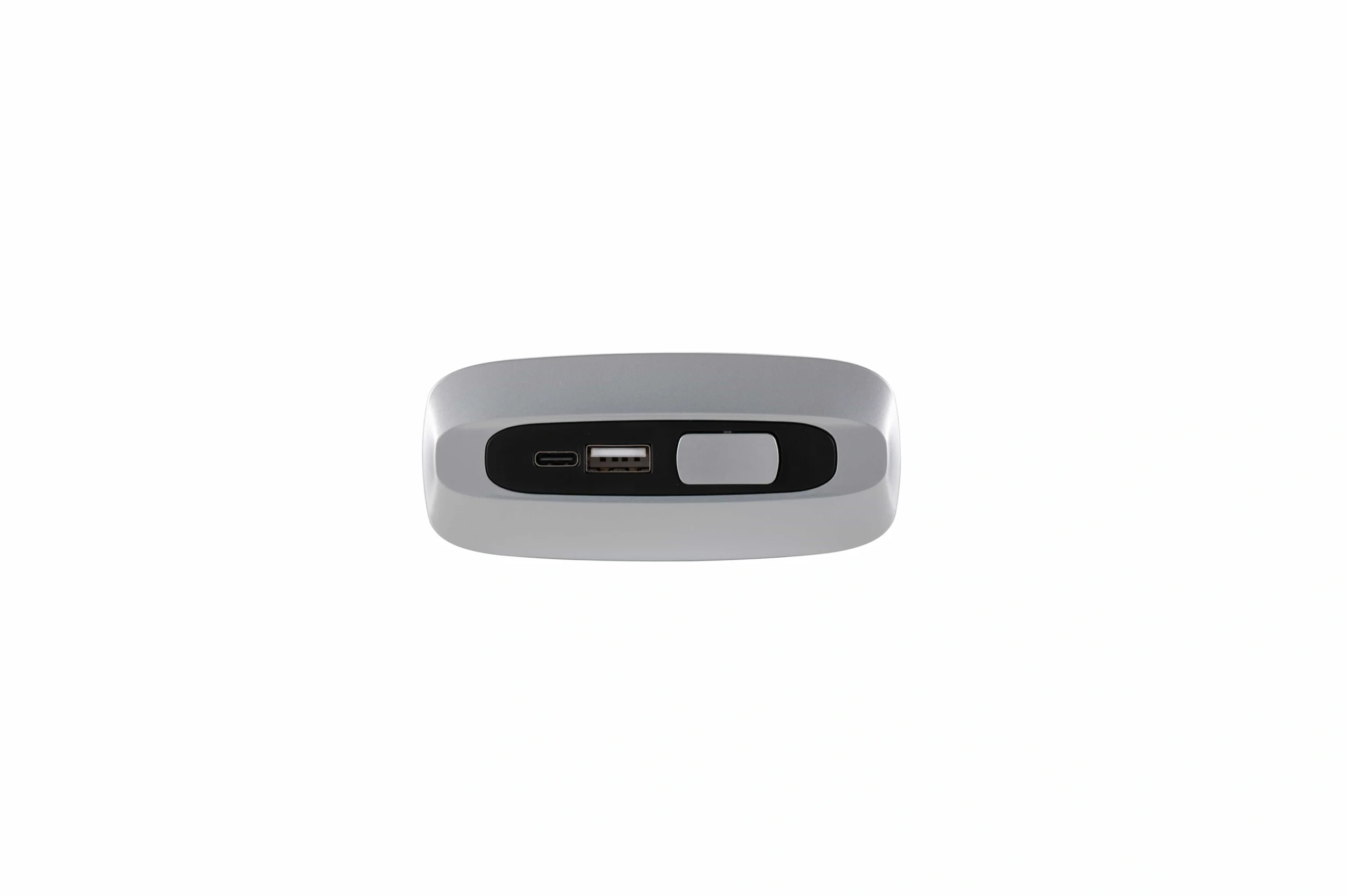

HU-32 Silber

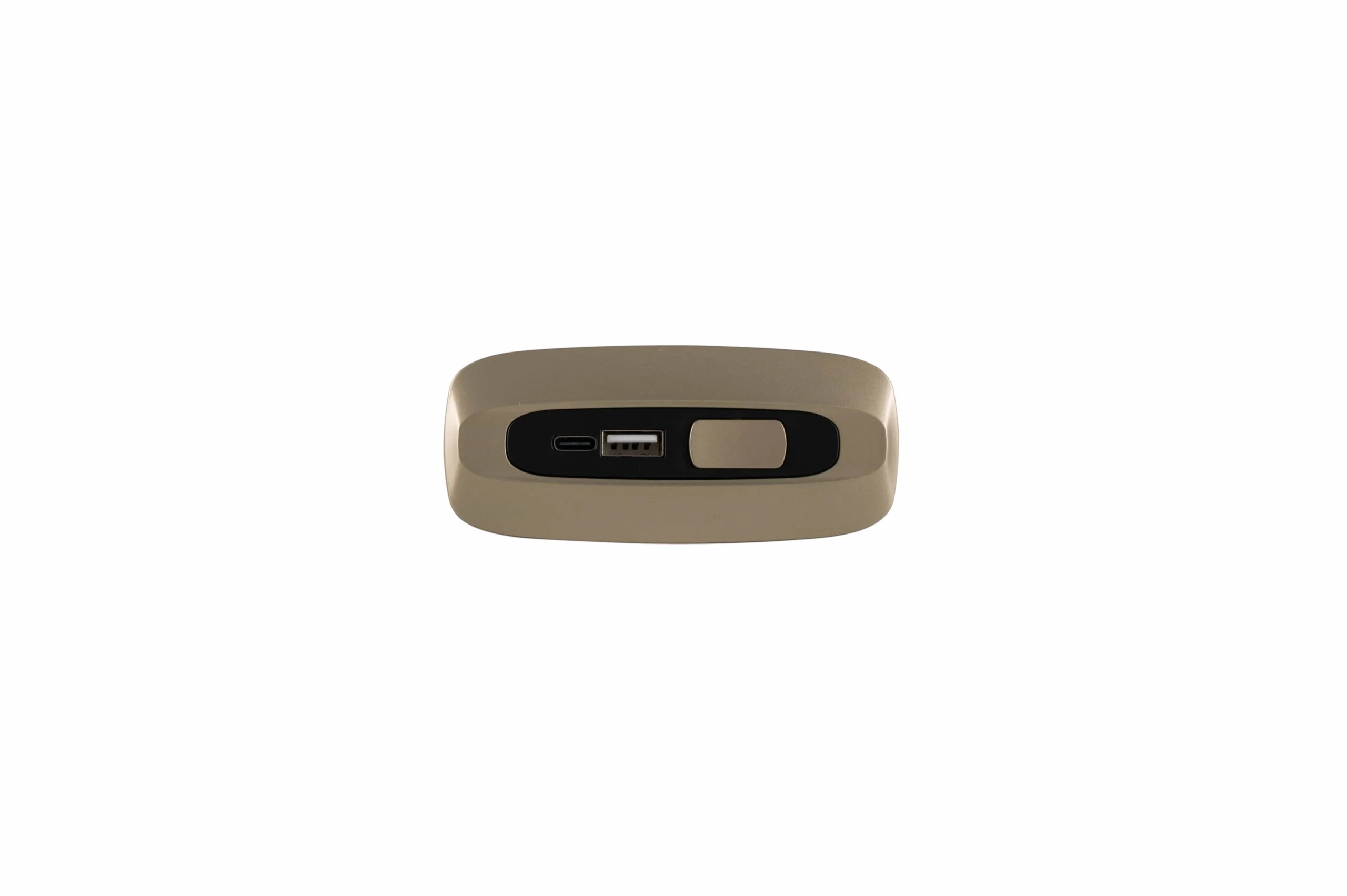

HU-32 Standard

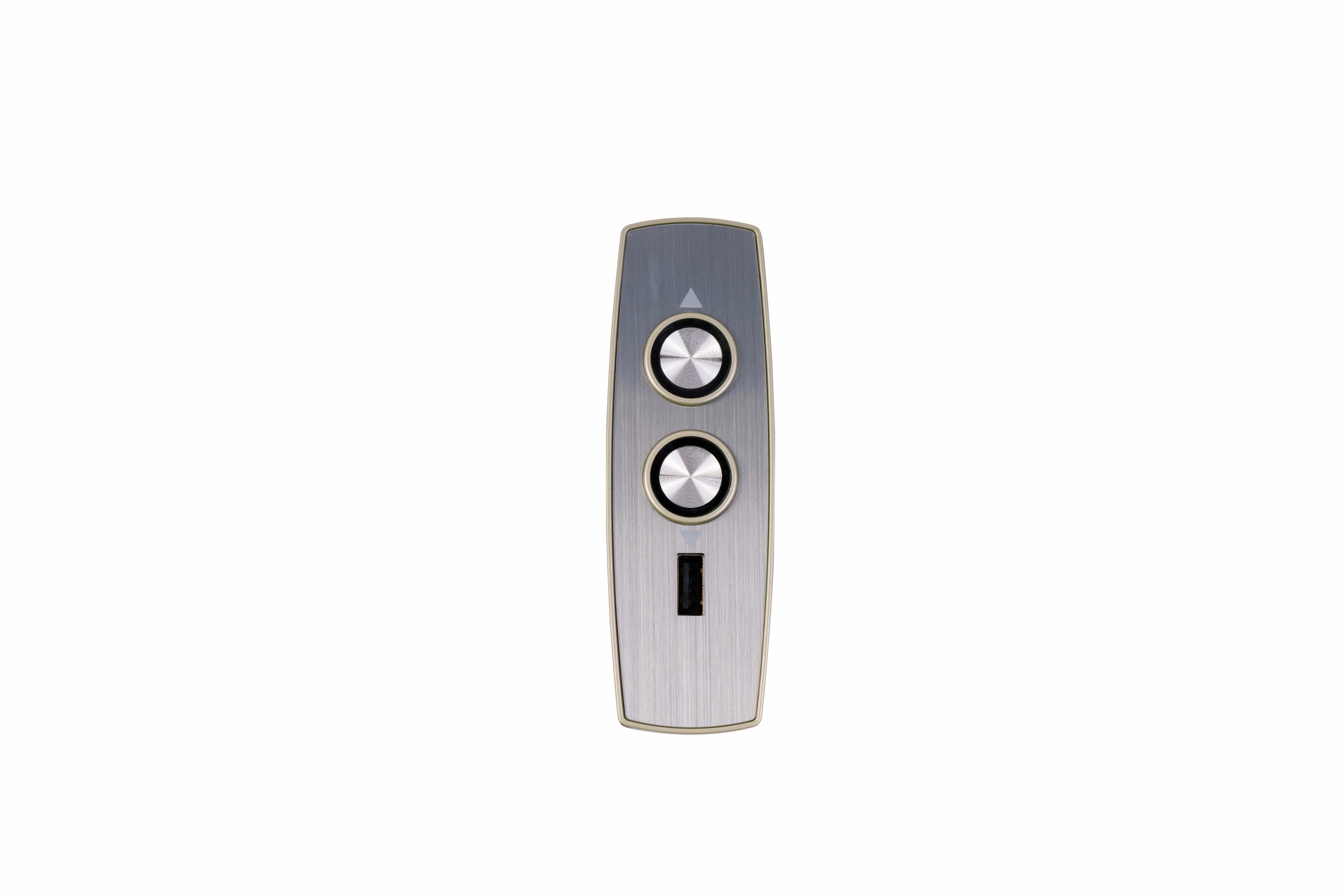

HU-41

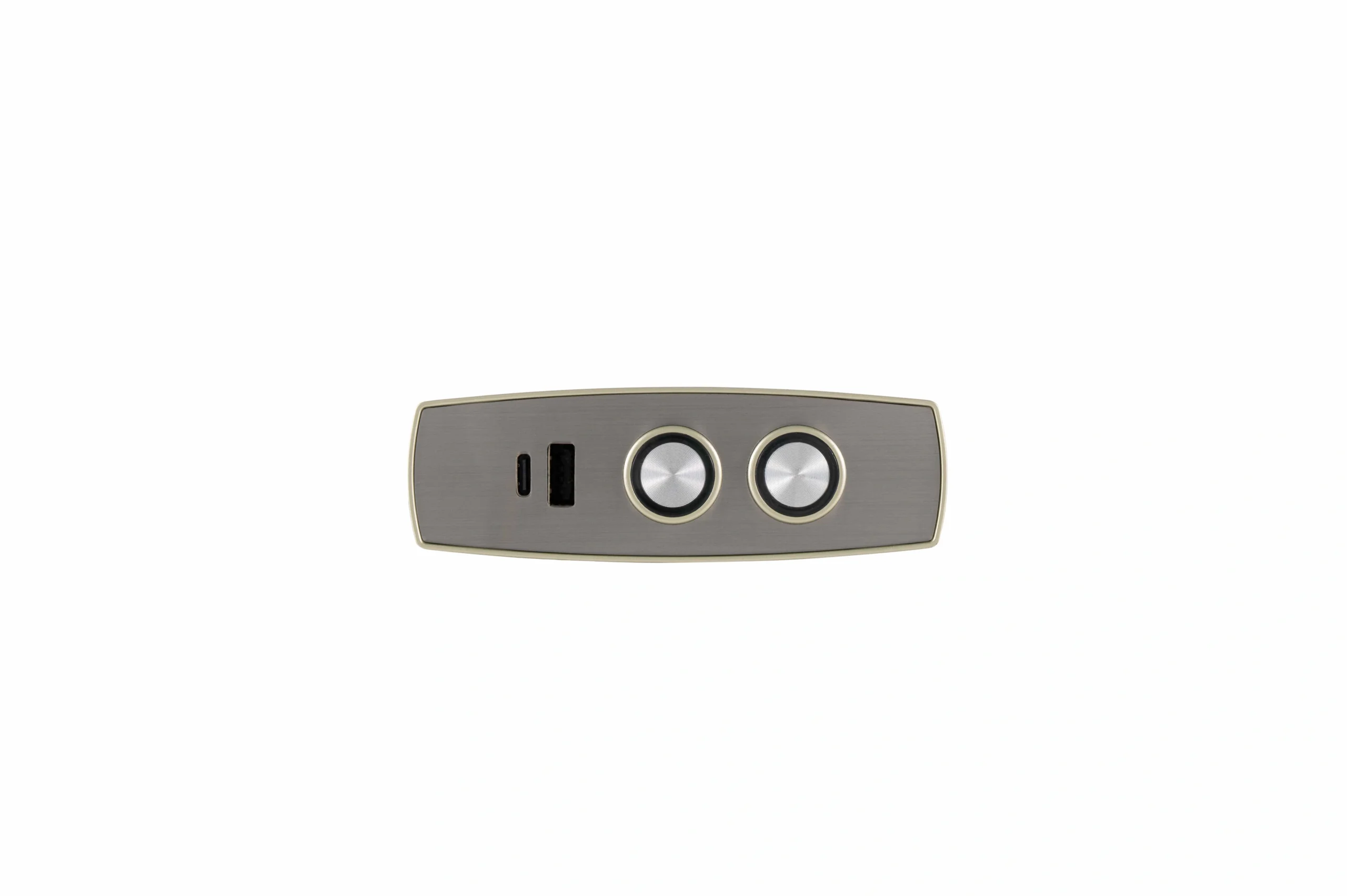

HU-40

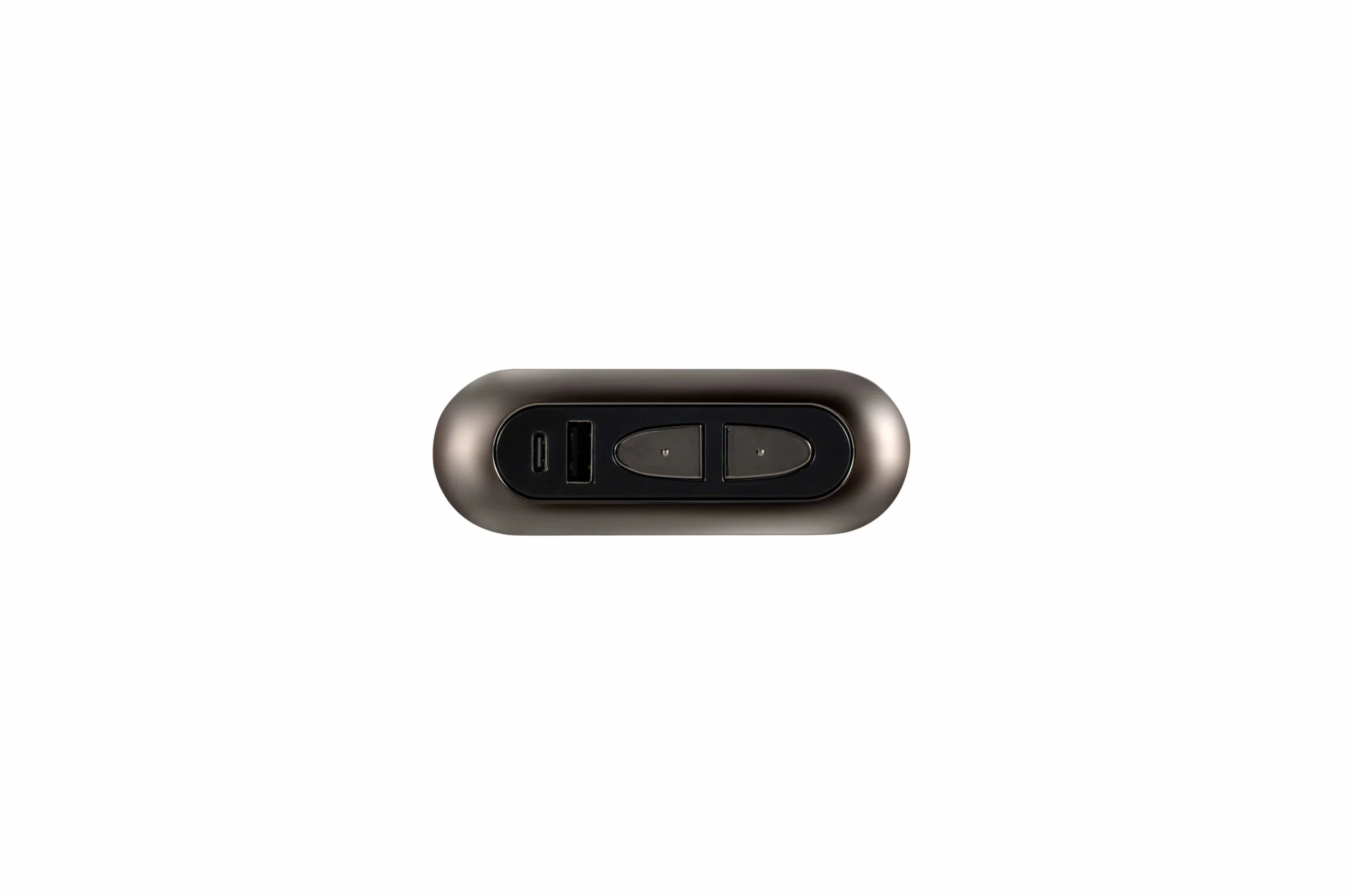

HU-39

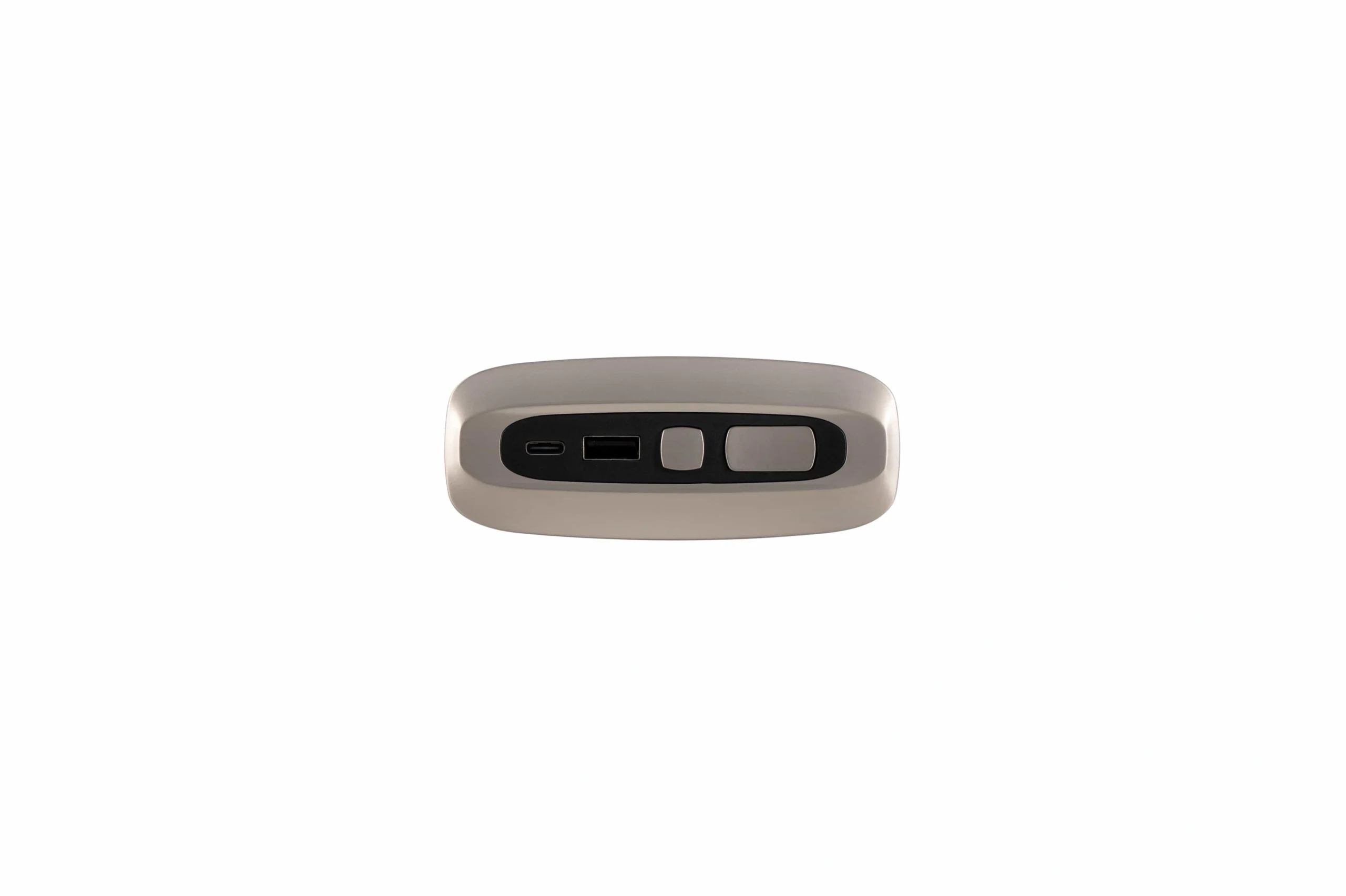

HU-37 Blaulichtsteuerung
HU-37

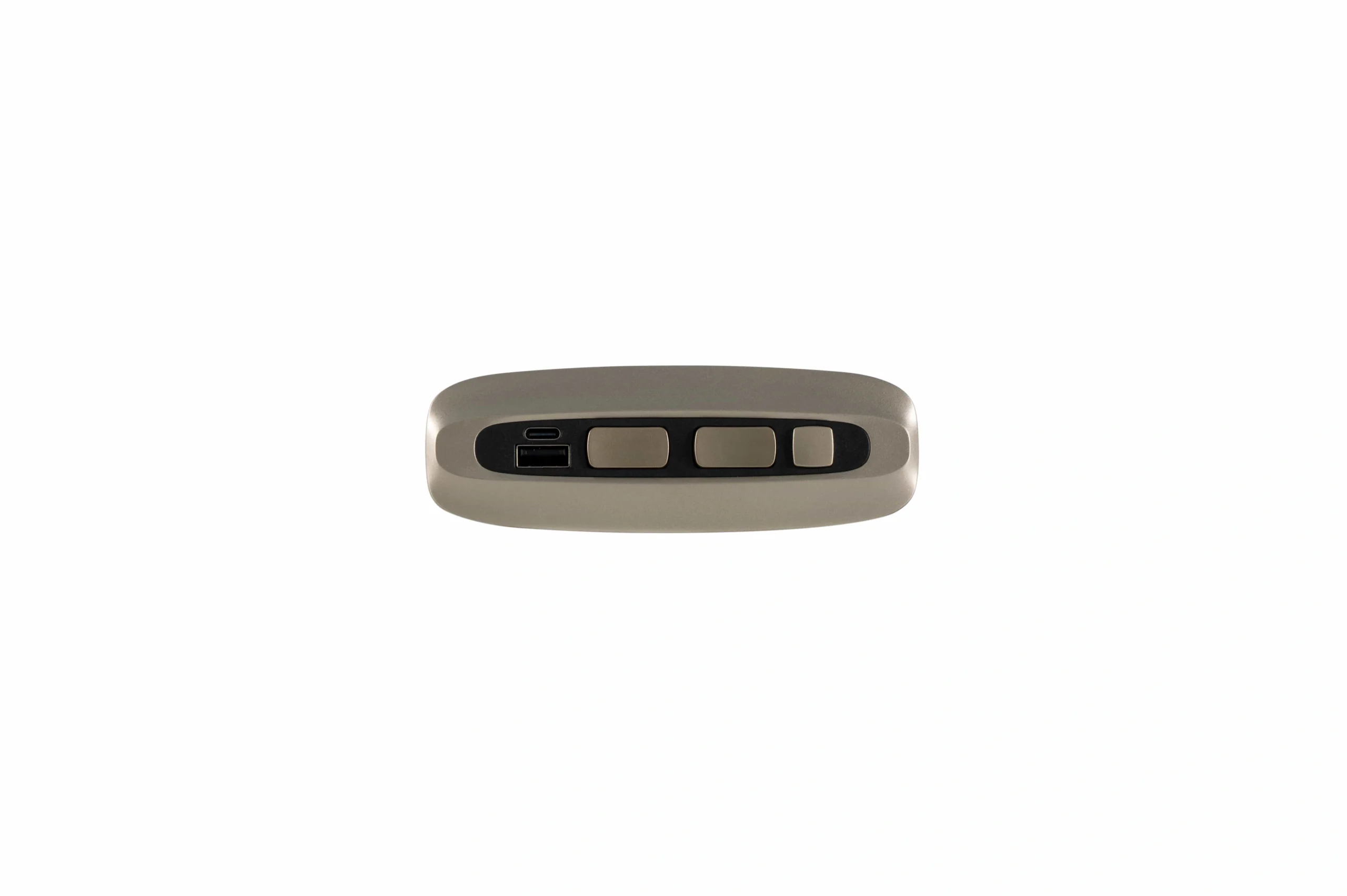

HU-38 1-zu-2

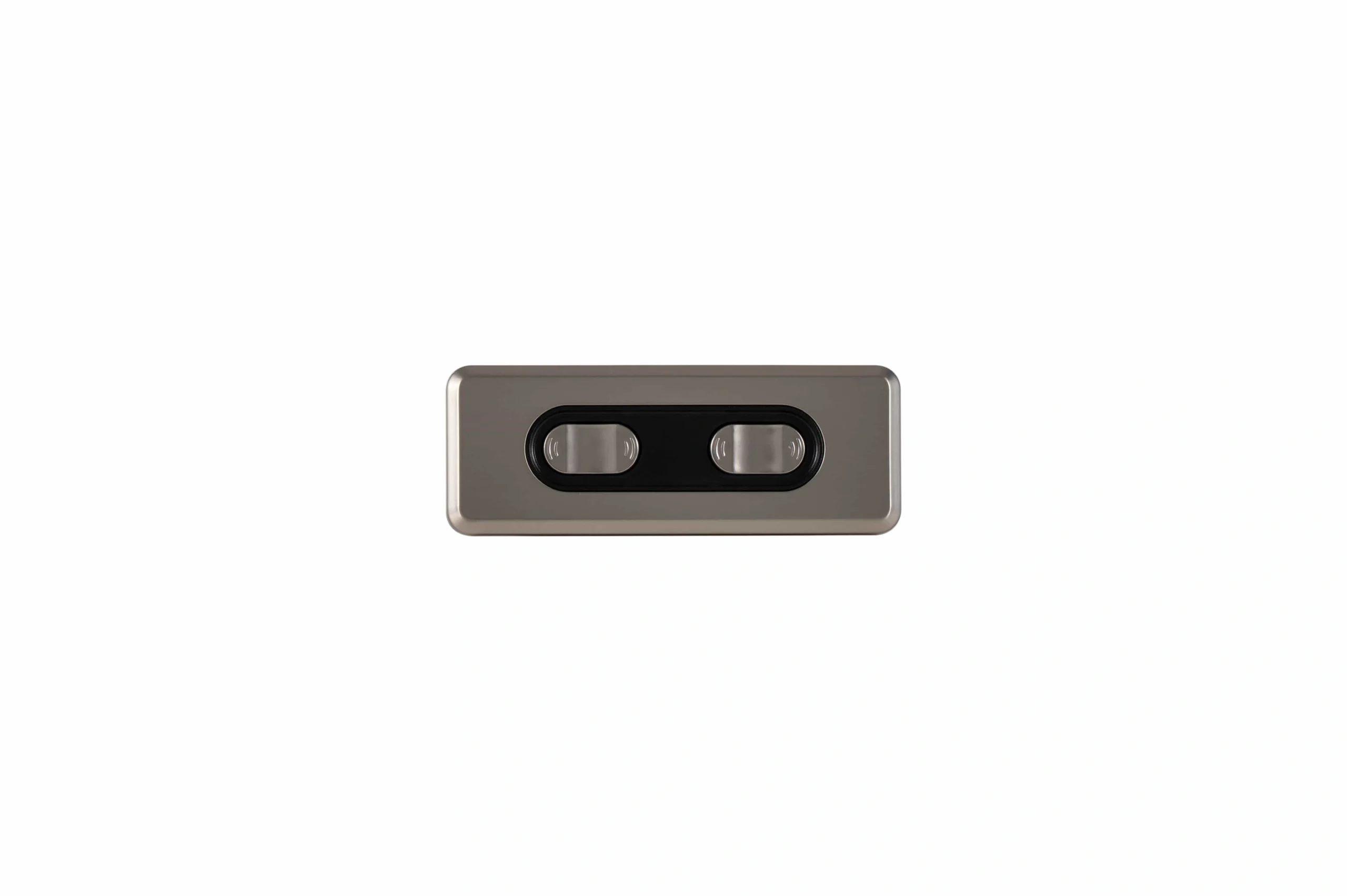

HU-12 1-zu-2

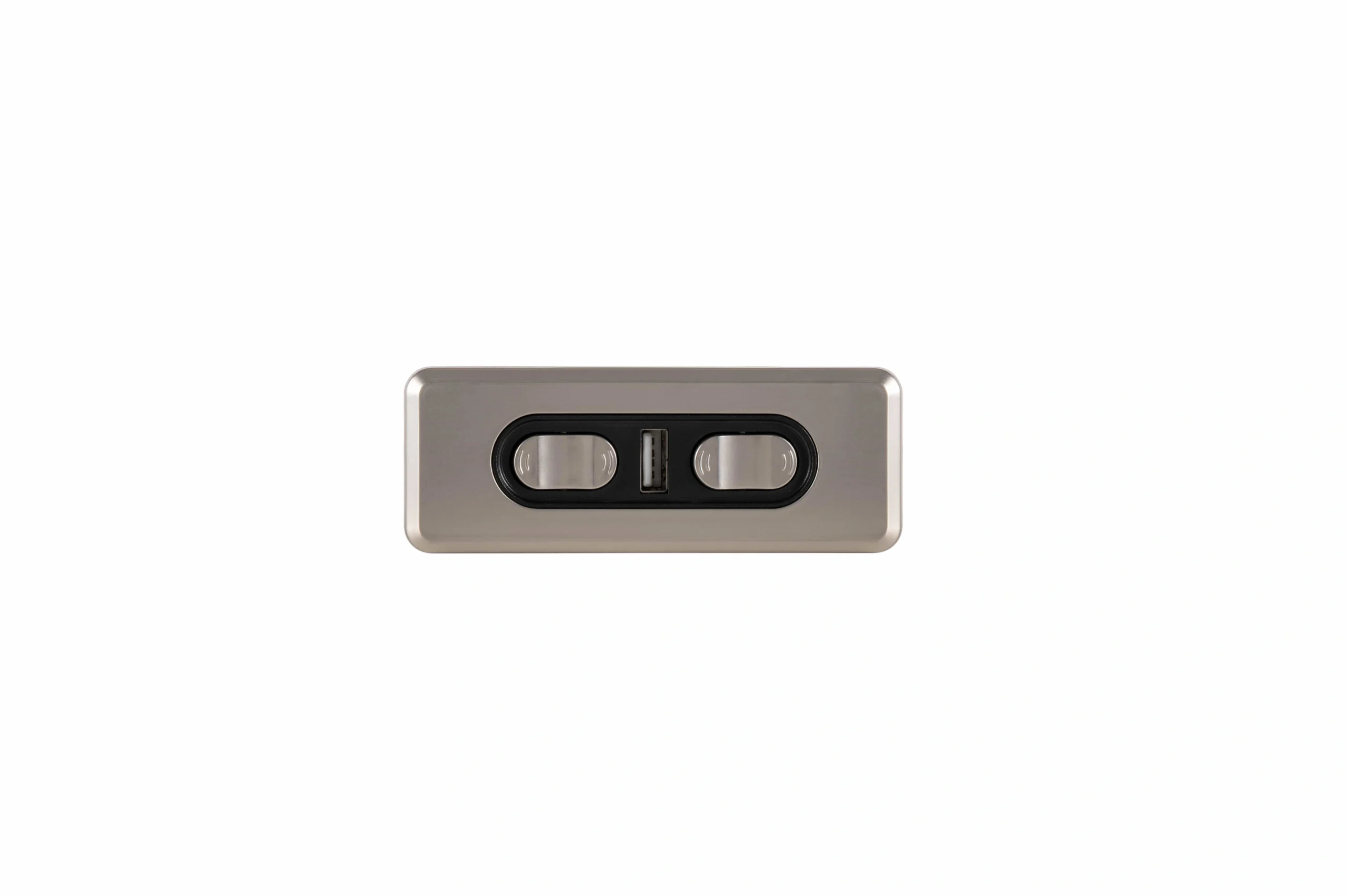

HU-12

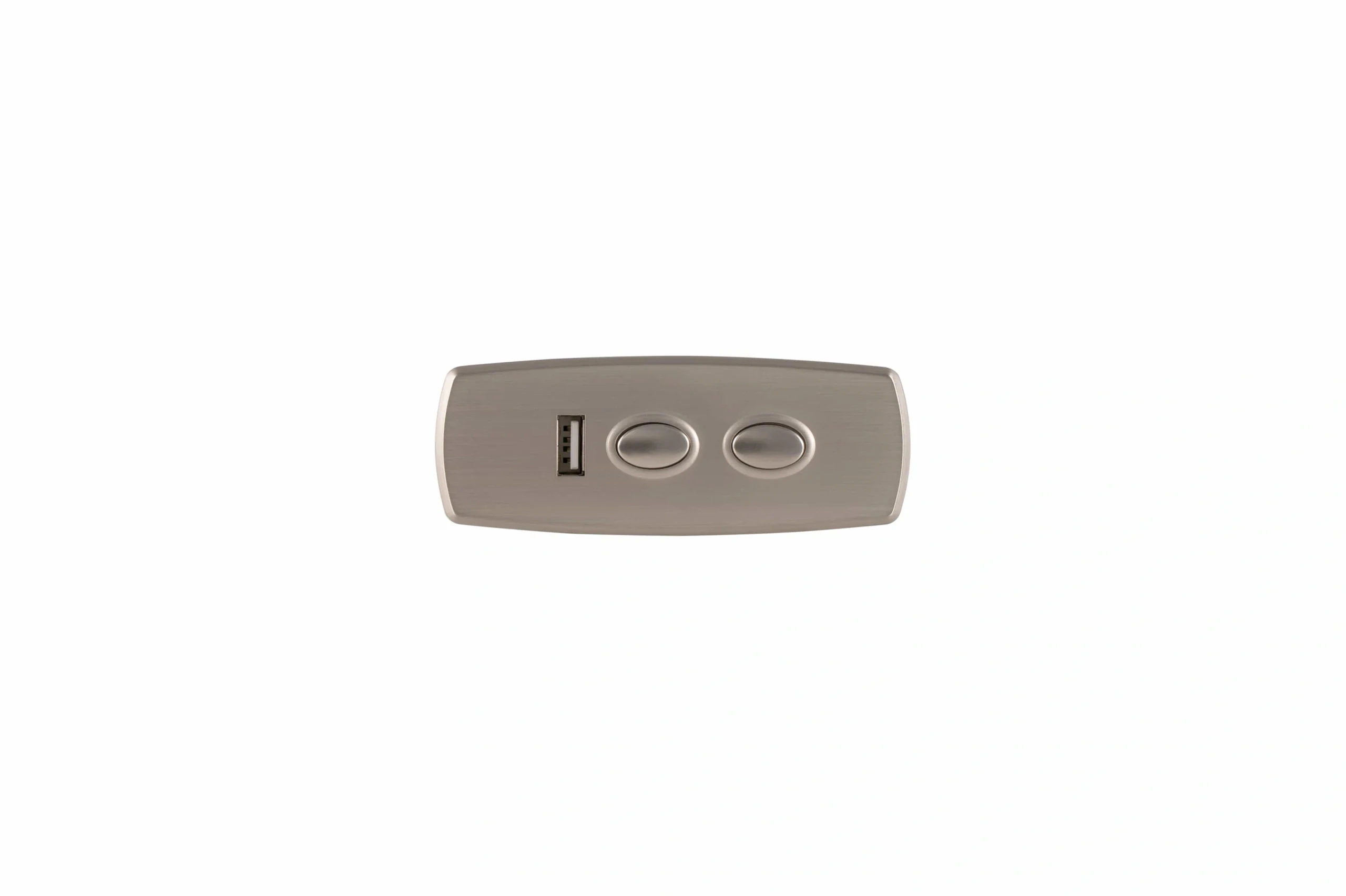

HU-23

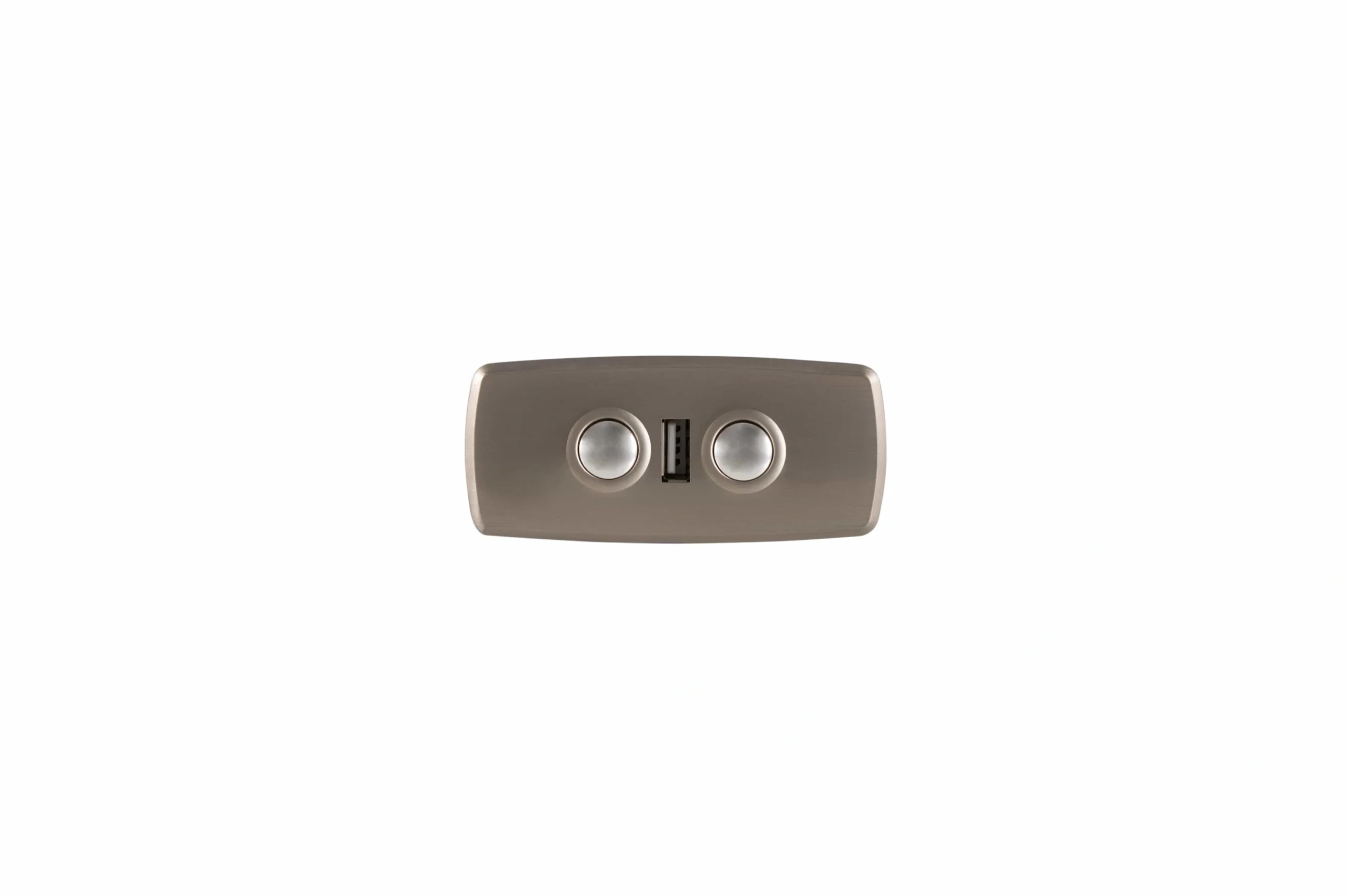

HU-17

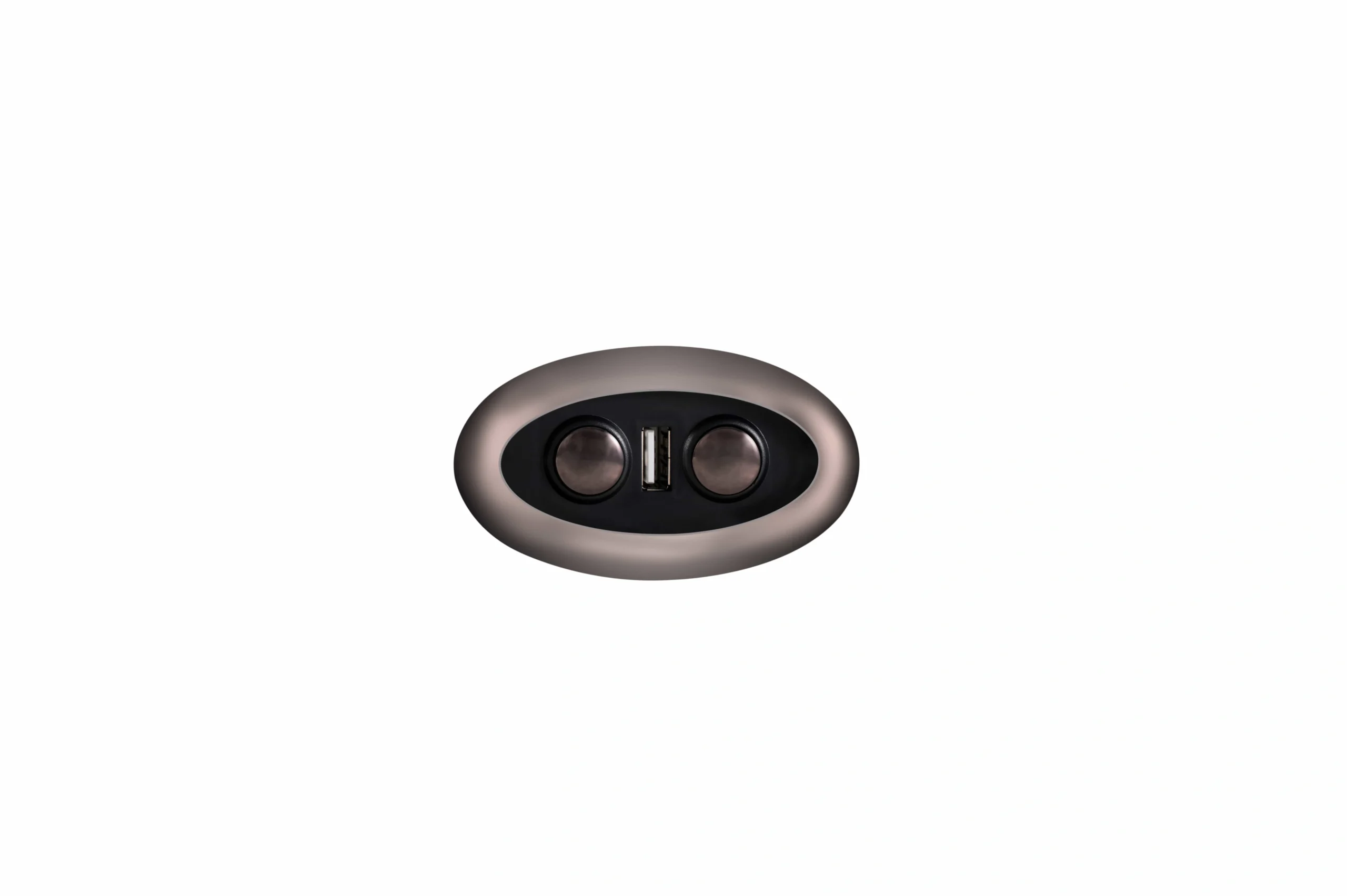

HU-16

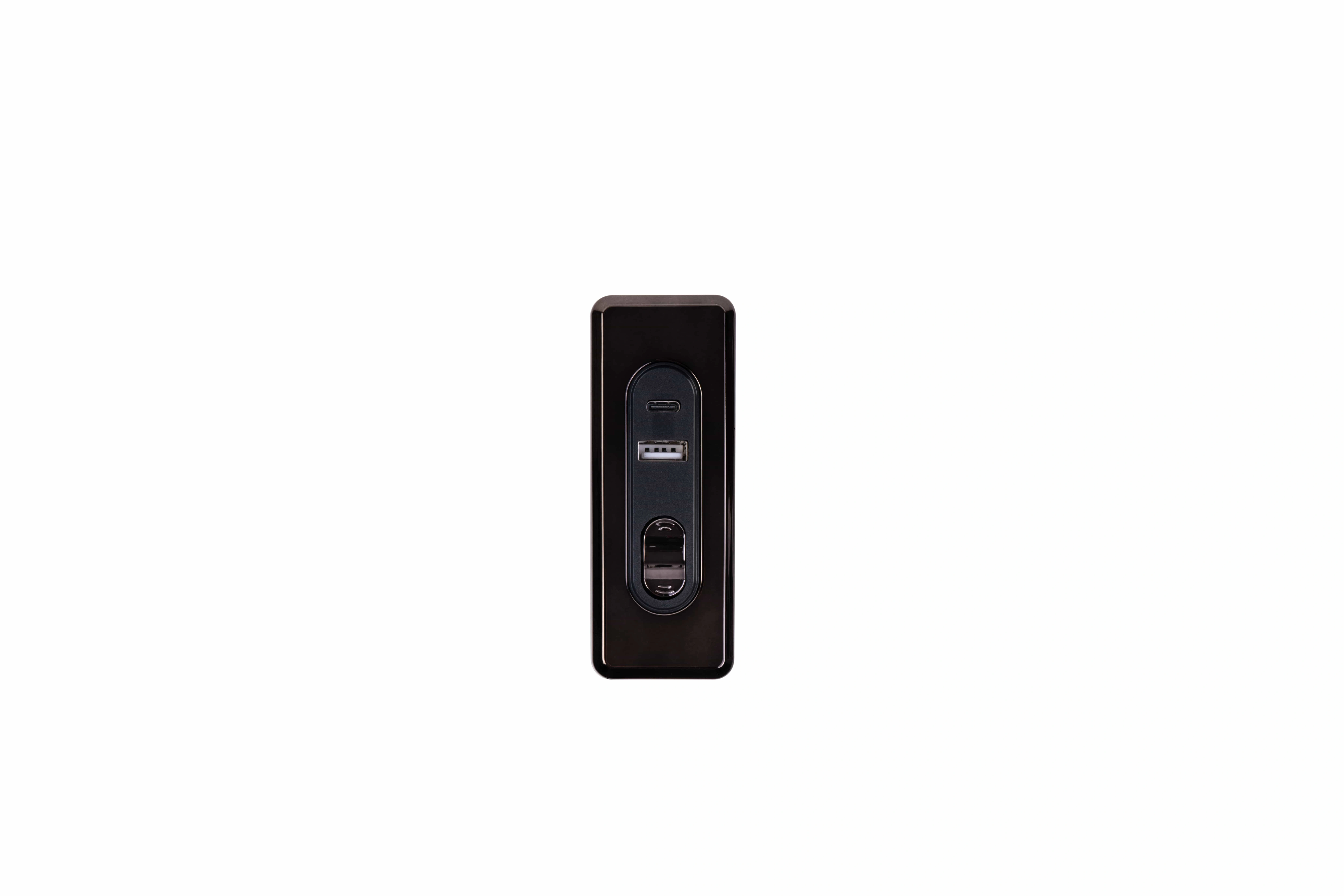

HU-11

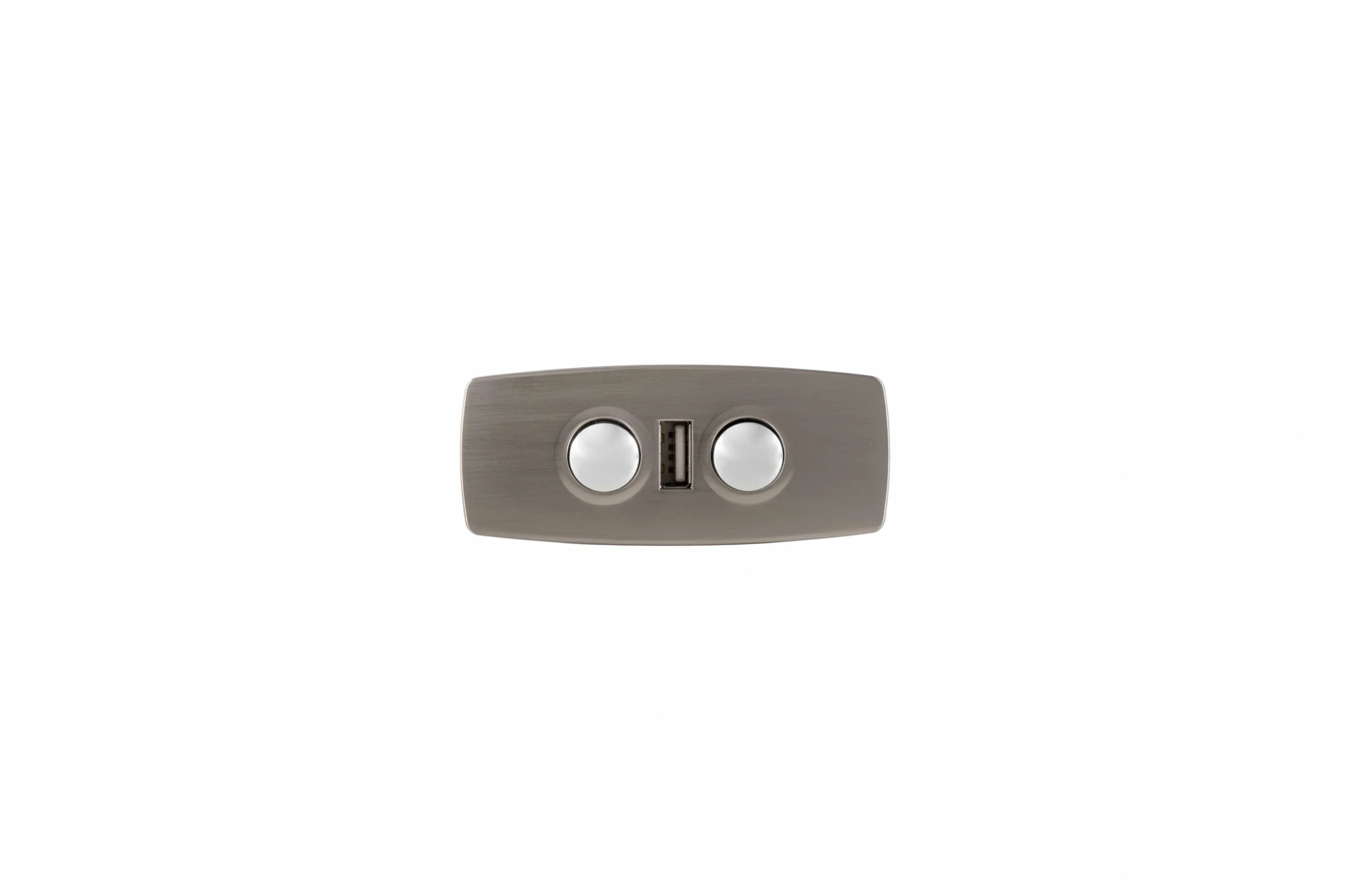

HU-8

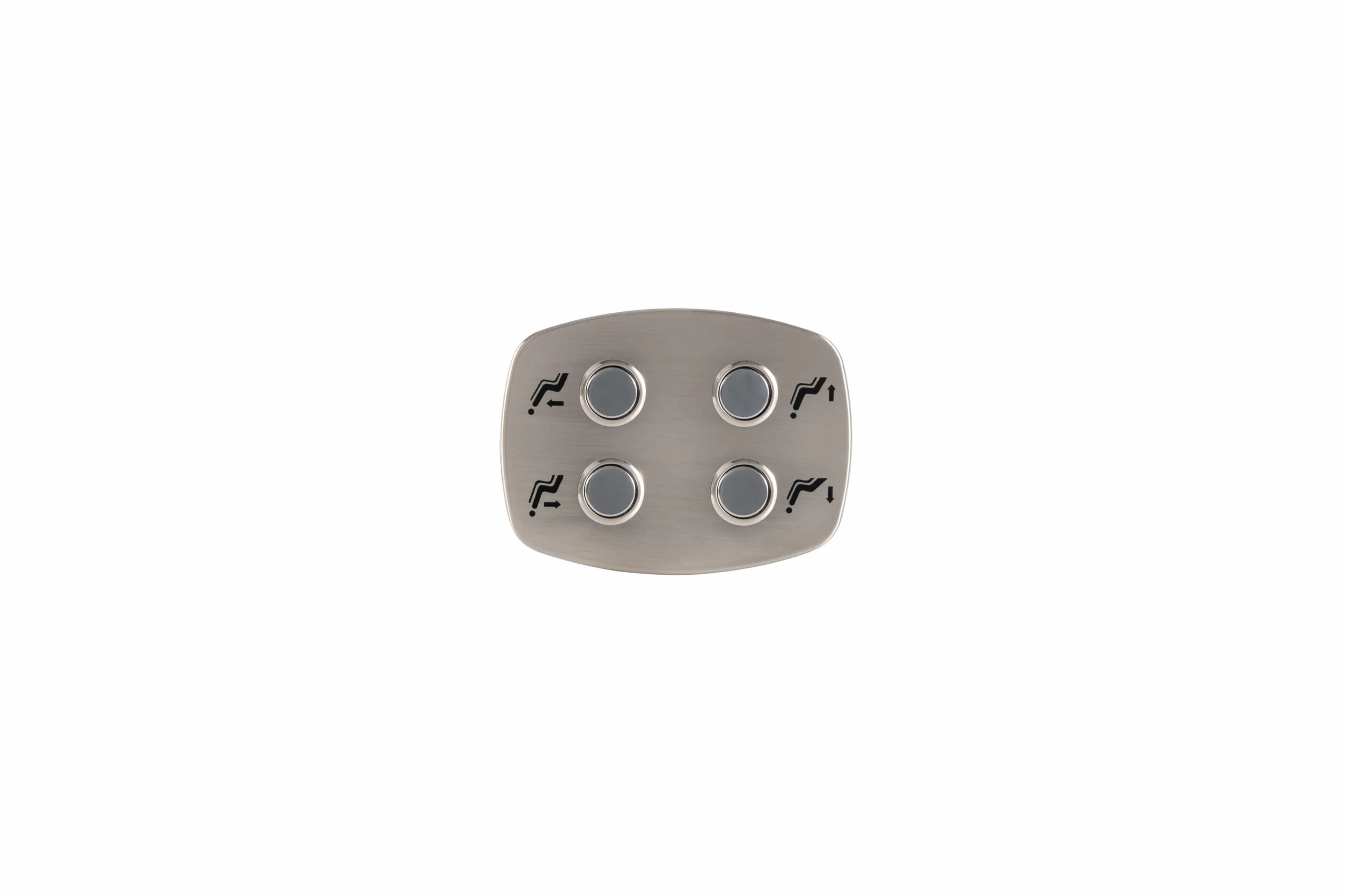

HU-3

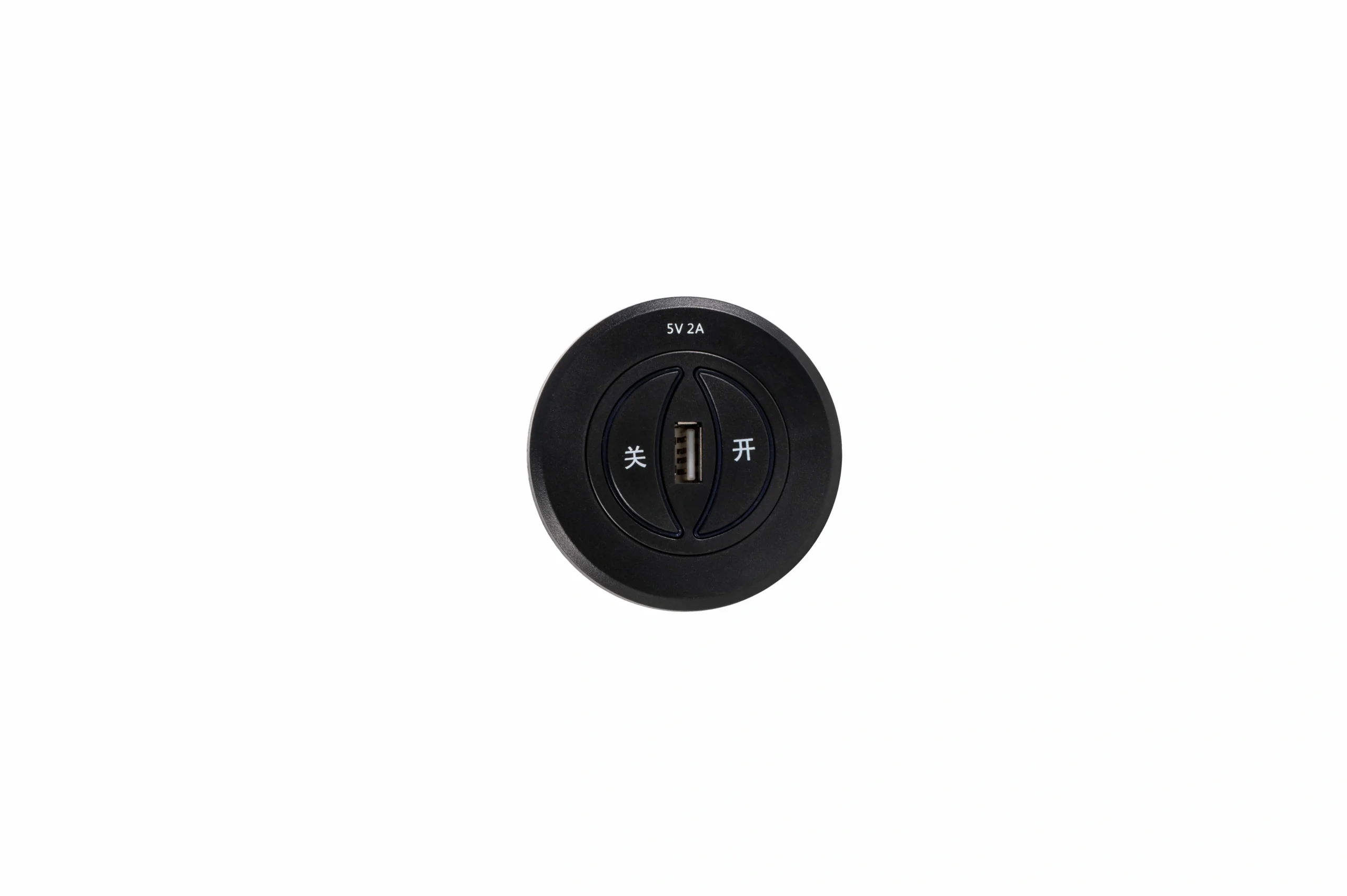

HU-2 Hausmodell

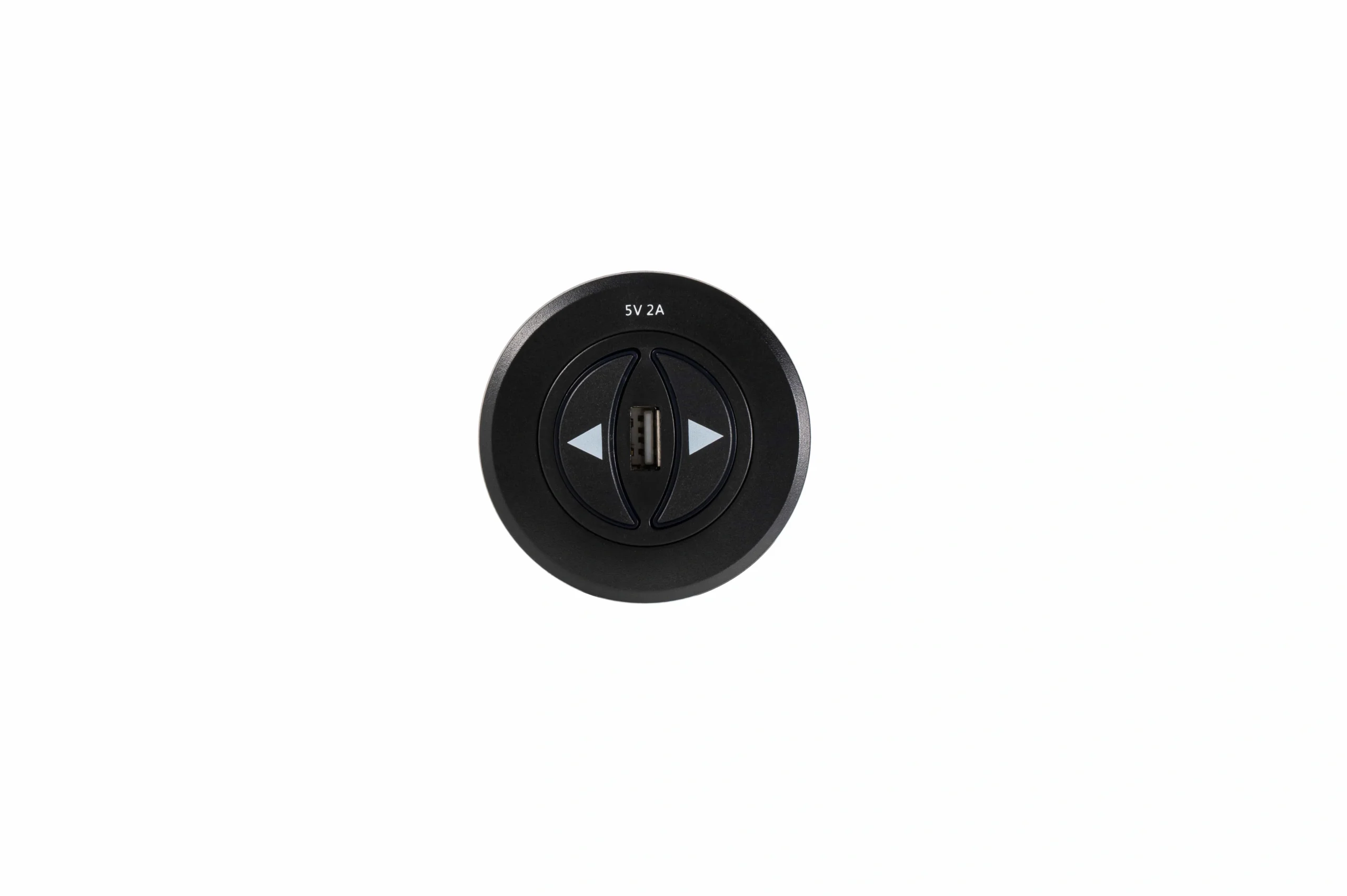

HU-2

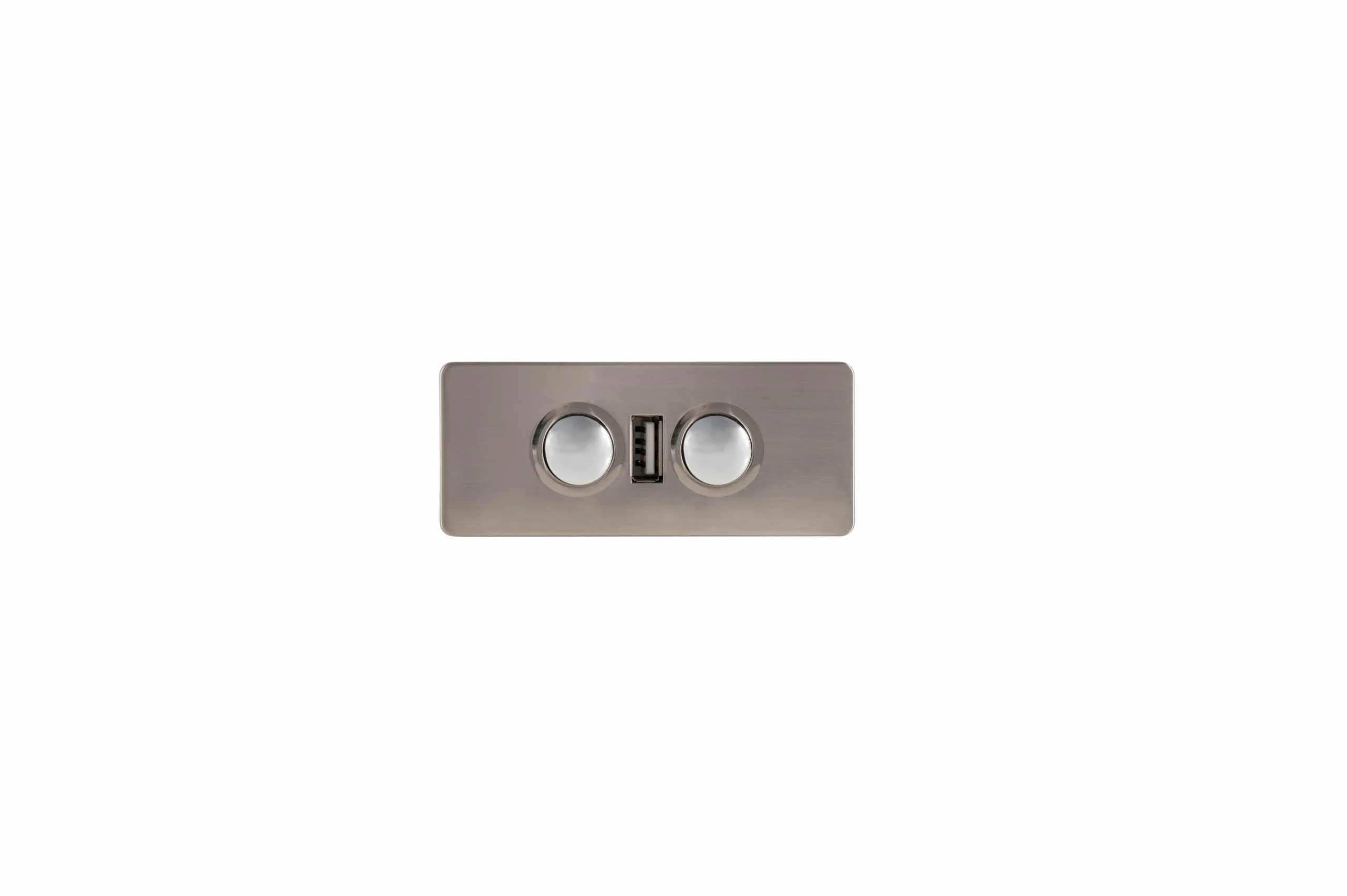

HU-1
HS-Panels: Mehrtasten-Layouts ohne Ladefunktion
HS-Modelle sind als nicht ladende, mehrtasten Panel dokumentiert, die aus spritzgegossenem ABS hergestellt sind. Verfügbare Layouts umfassen 2, 4, 5, 6 und 7 Tasten, je nach Konfiguration. Die Tastenanzahl sollte nicht als Funktionsanzahl behandelt werden; die endgültige Tastenbelegung muss angeben, was jede Taste tun sollte.
Modell und Layout
Dokumentiertes Steuerungsverhältnis
Reset-Liste
HS-8, 7-Tasten
1-zu-3
Inklusive
HS-8, 5-Tasten
1-zu-2
Inklusive
HS-1B, 6-Tasten
1-zu-3
Nicht angegeben
HS-1B, 4-Tasten
1-zu-2
Nicht angegeben
HS-1B, 2-Tasten
1 zu 1
Nicht angegeben
HS-1C, 4-Tasten
1-zu-2
Nicht angegeben
HS-1C, 2-Tasten
1 zu 1
Nicht angegeben
HS-3
1-zu-2
Nicht angegeben; Anzahl der Tasten ist nicht angegeben

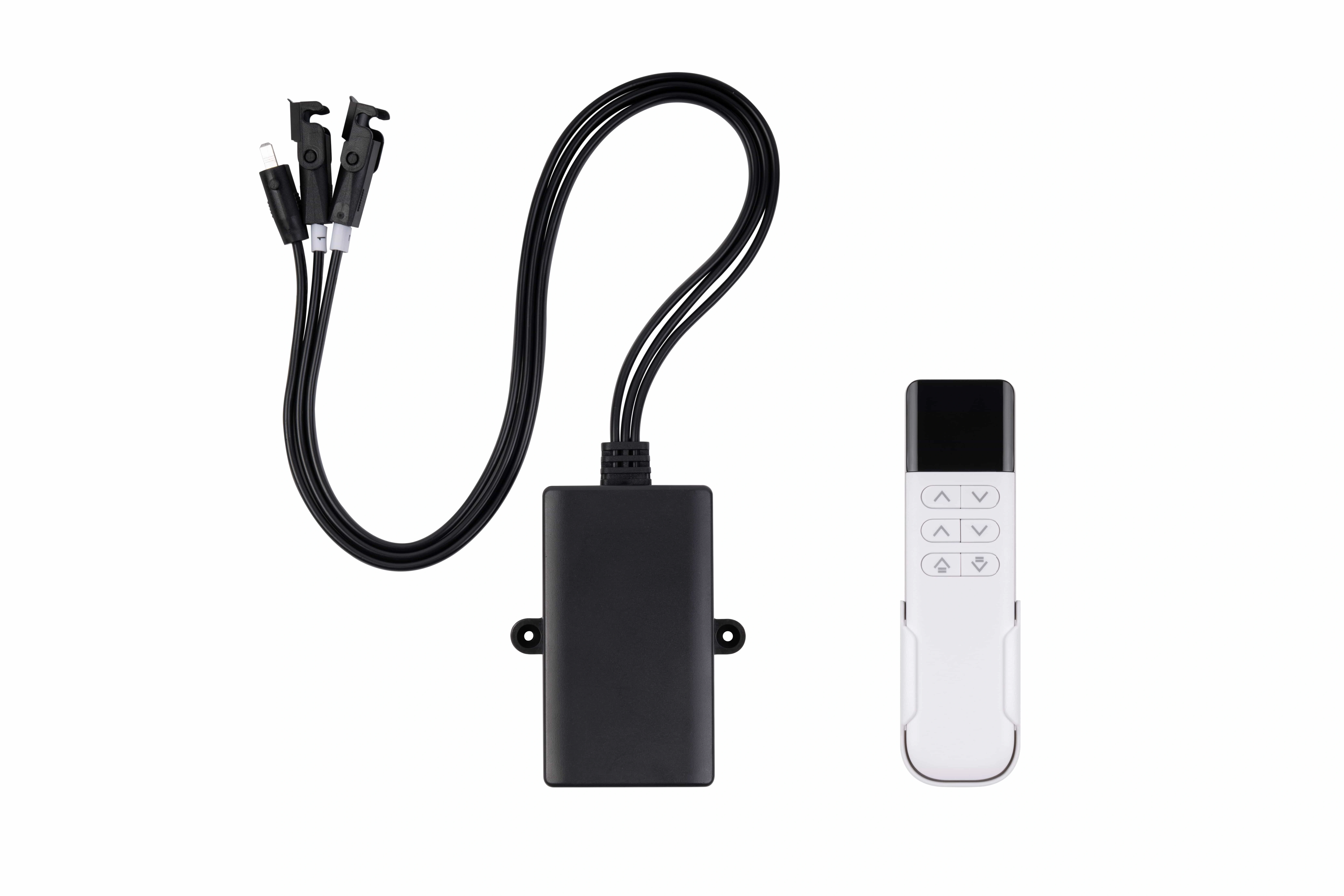

Wählen Sie ein HS-Layout, indem Sie rückwärts von den erforderlichen Benutzeraktionen arbeiten. Bei einem Multi-Aktuator-Projekt definieren Sie, ob die Bewegungen synchronisiert oder separat gesteuert werden sollen, welches Feedback verfügbar ist, wie das Referenzverhalten funktionieren soll und was im Fehlerfall passieren soll. Das Verhältnis zur Steuerung allein beantwortet diese Fragen nicht.
HS Modellübersicht
Alle dokumentierten HS-Varianten mit Tastenanzahl sind unten aufgeführt. Stellen Sie das physische Layout mit dem Steuerungsverhältnis und den Rücksetzinformationen in der obigen Tabelle in Einklang.

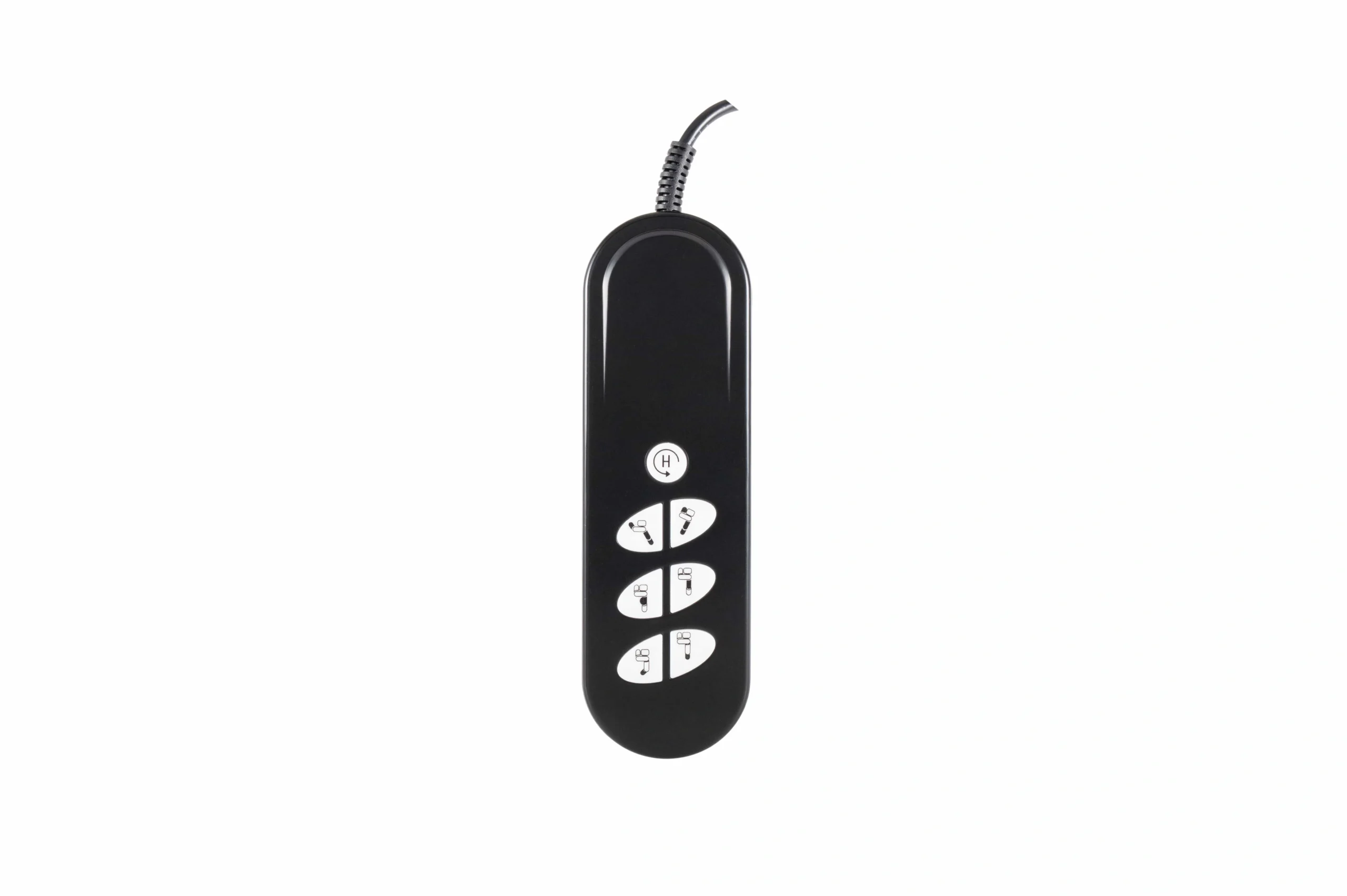

HS-8 7-Tasten

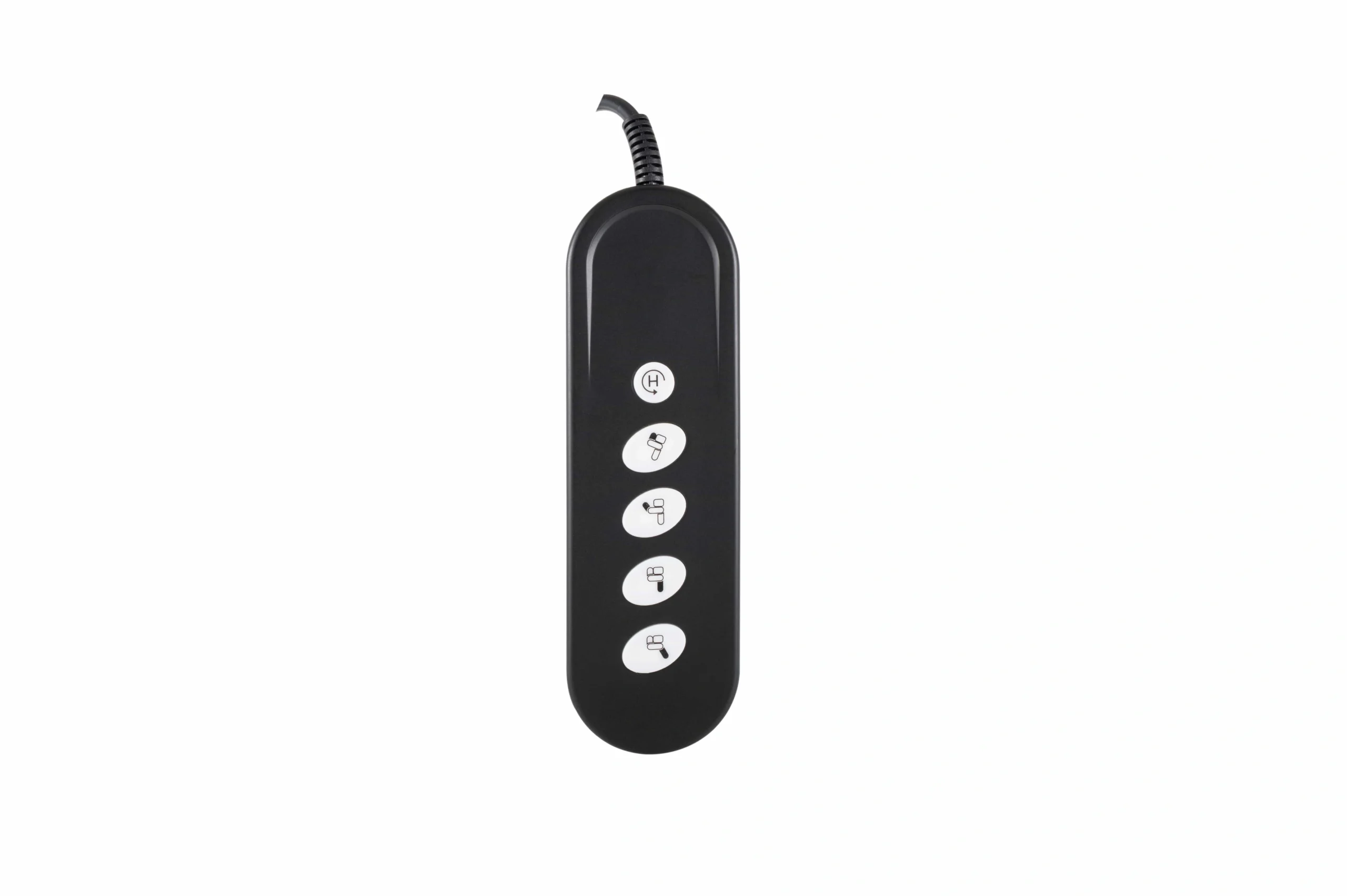

HS-8 5-Tasten

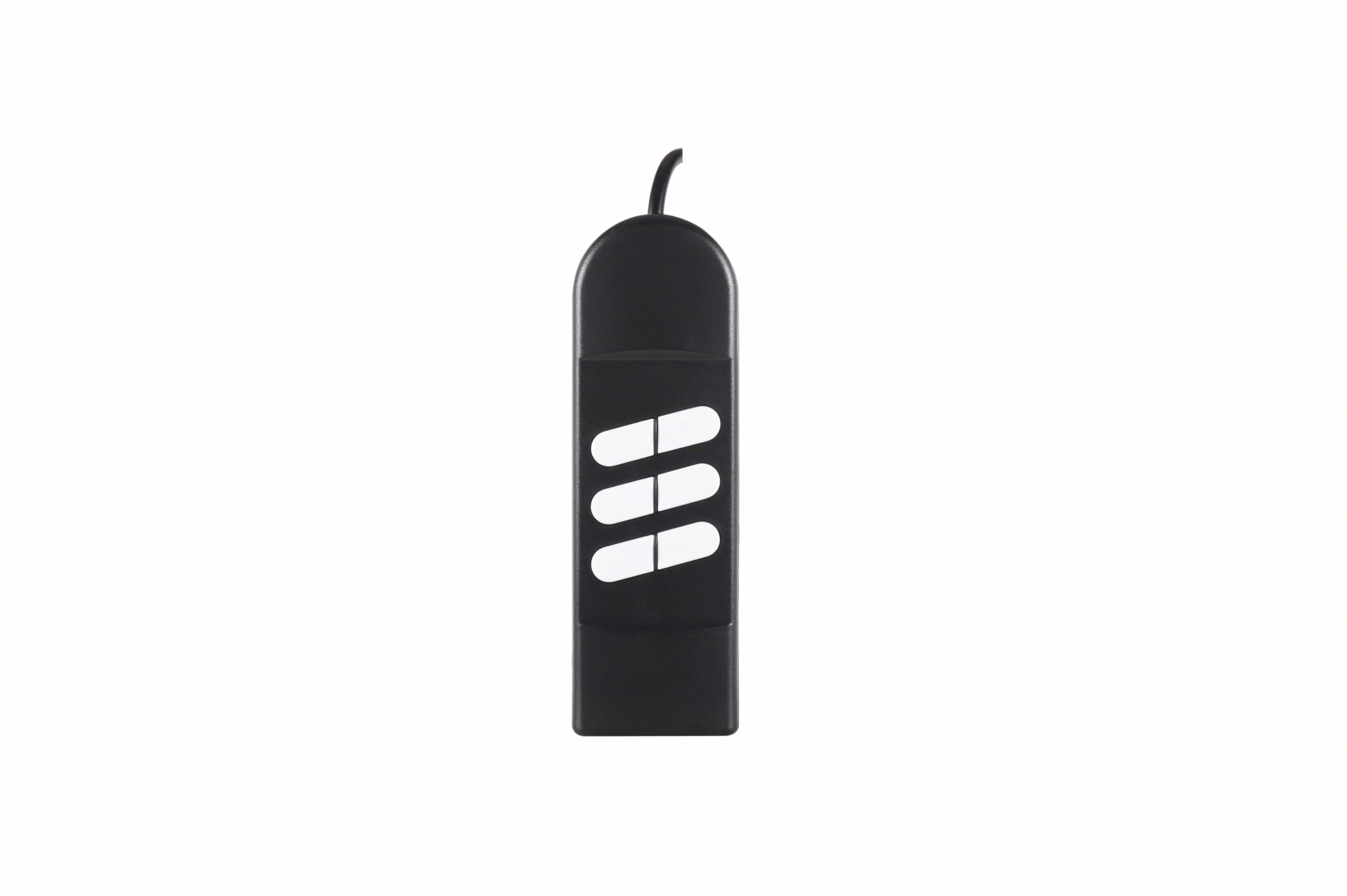

HS-1B 6-Tasten

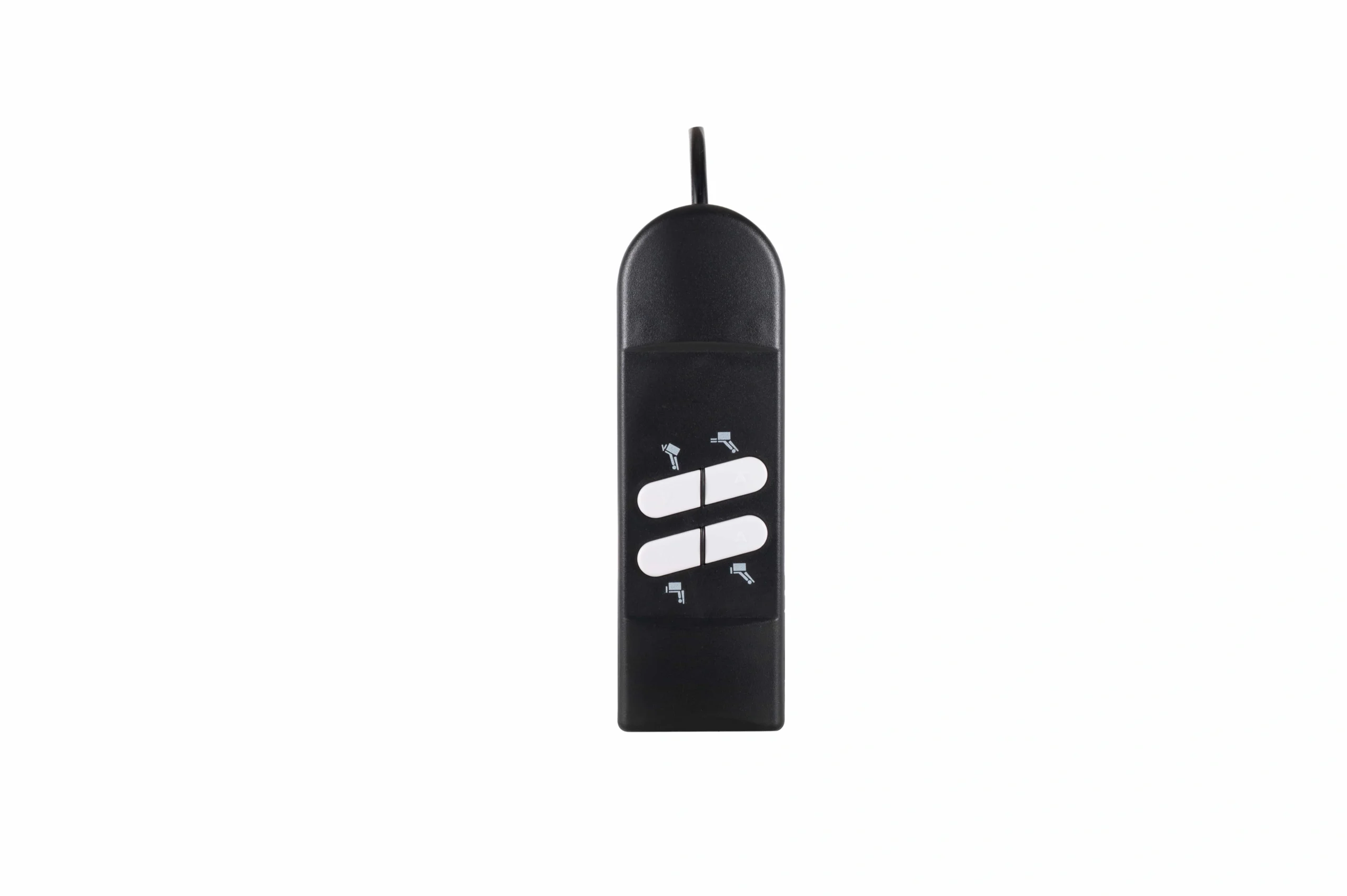

HS-1B 4-Tasten

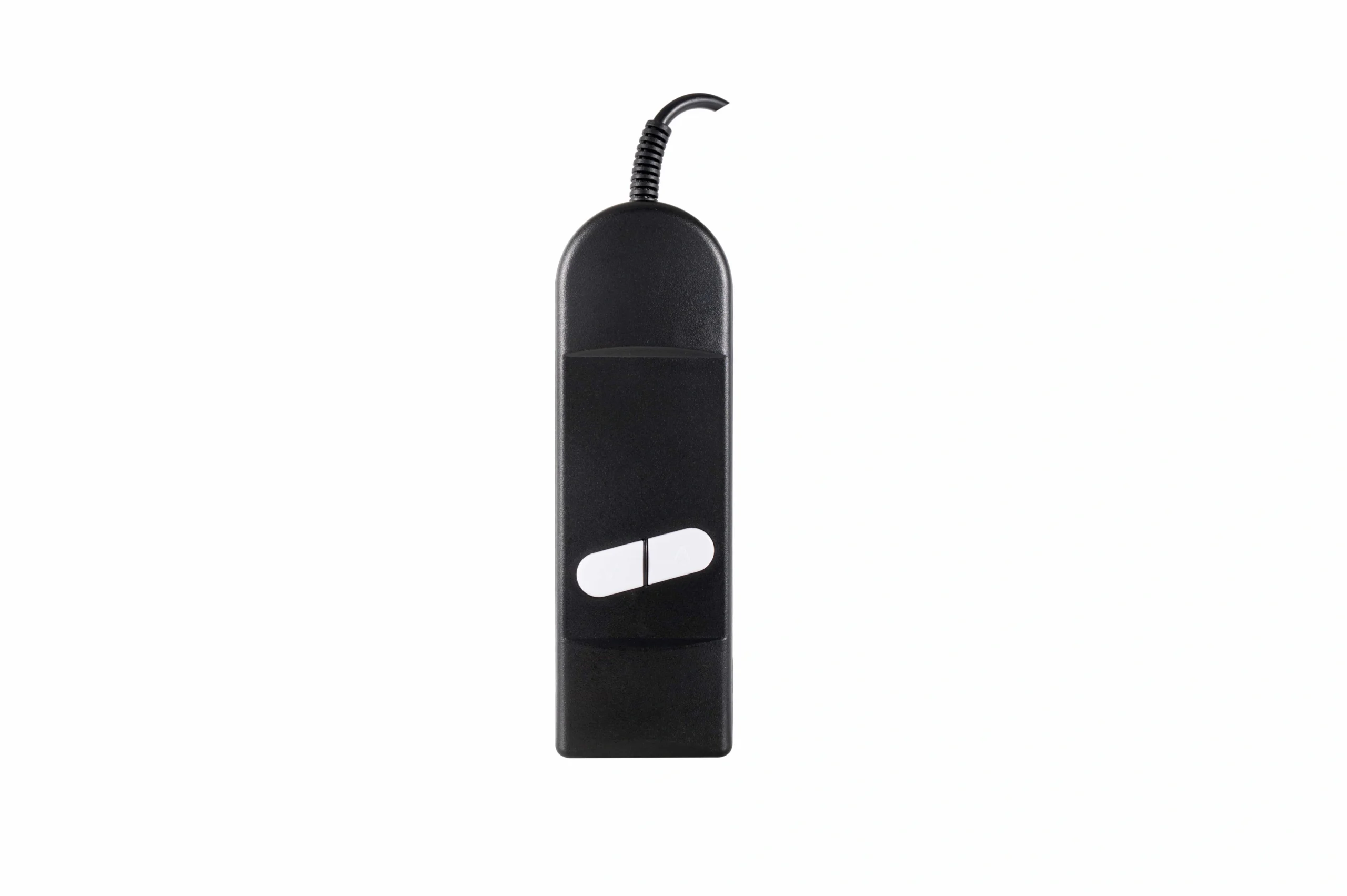

HS-1B 2-Tasten

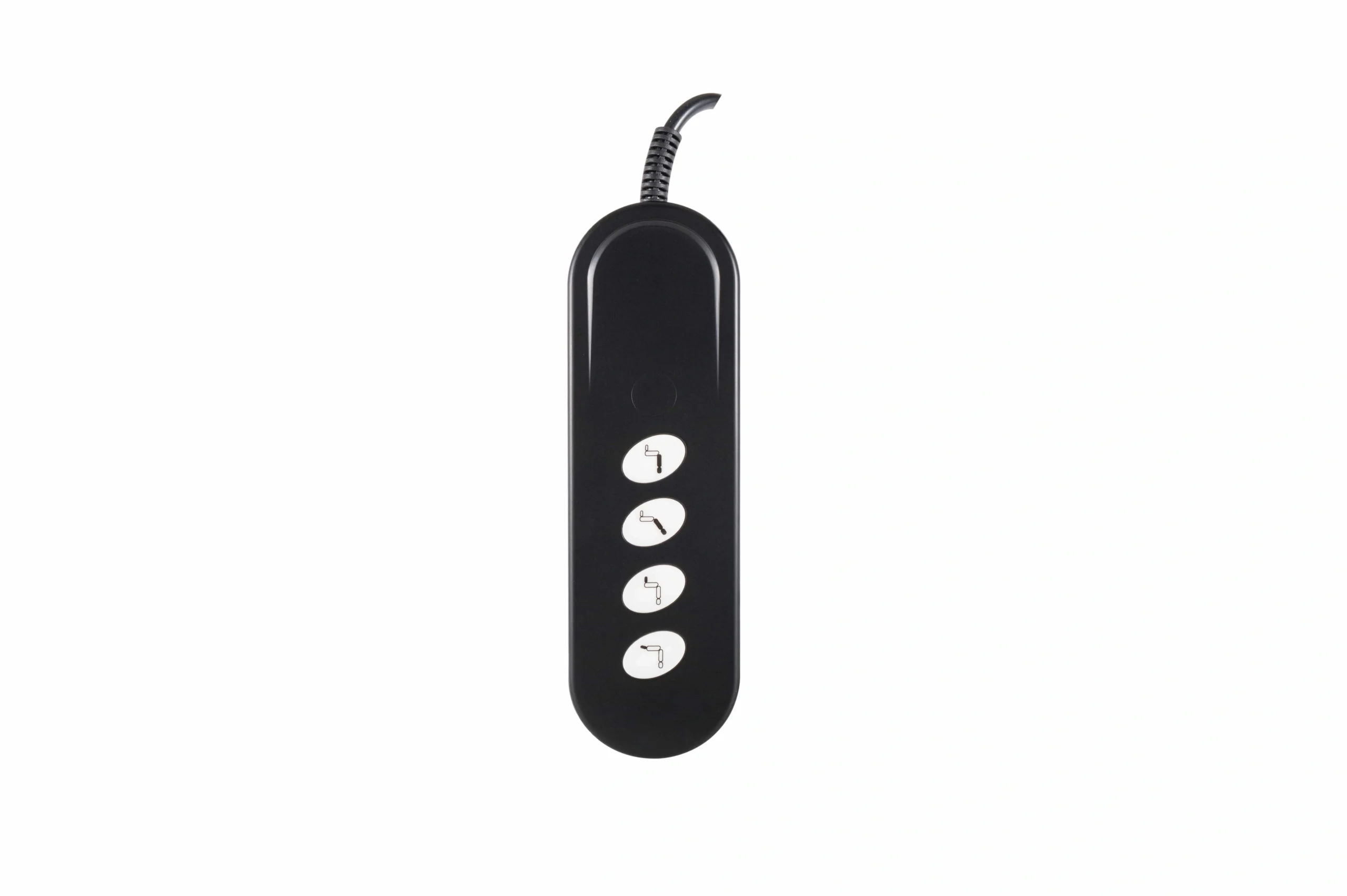

HS-1C 4-Tasten

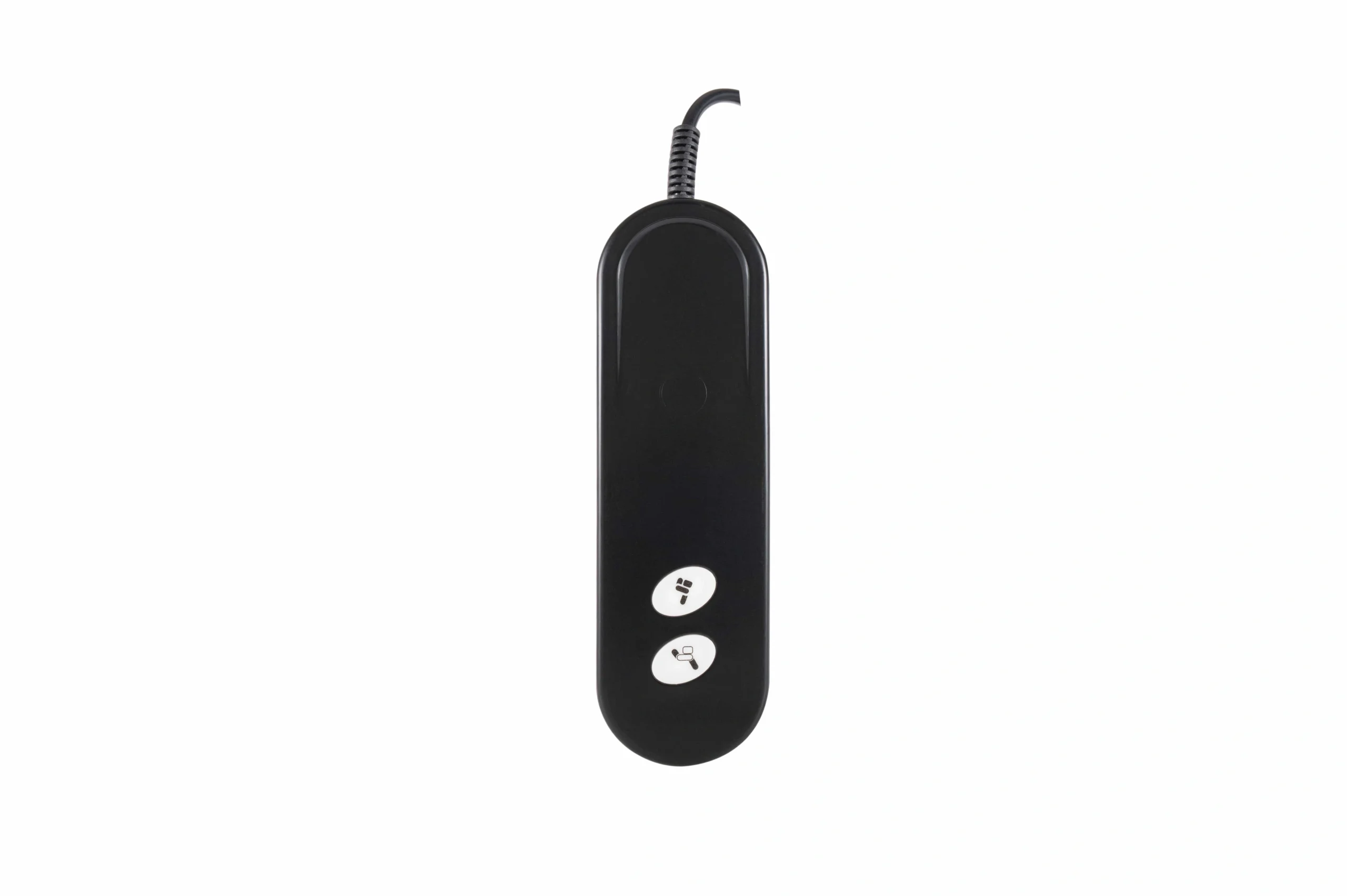

HS-1C 2-Tasten

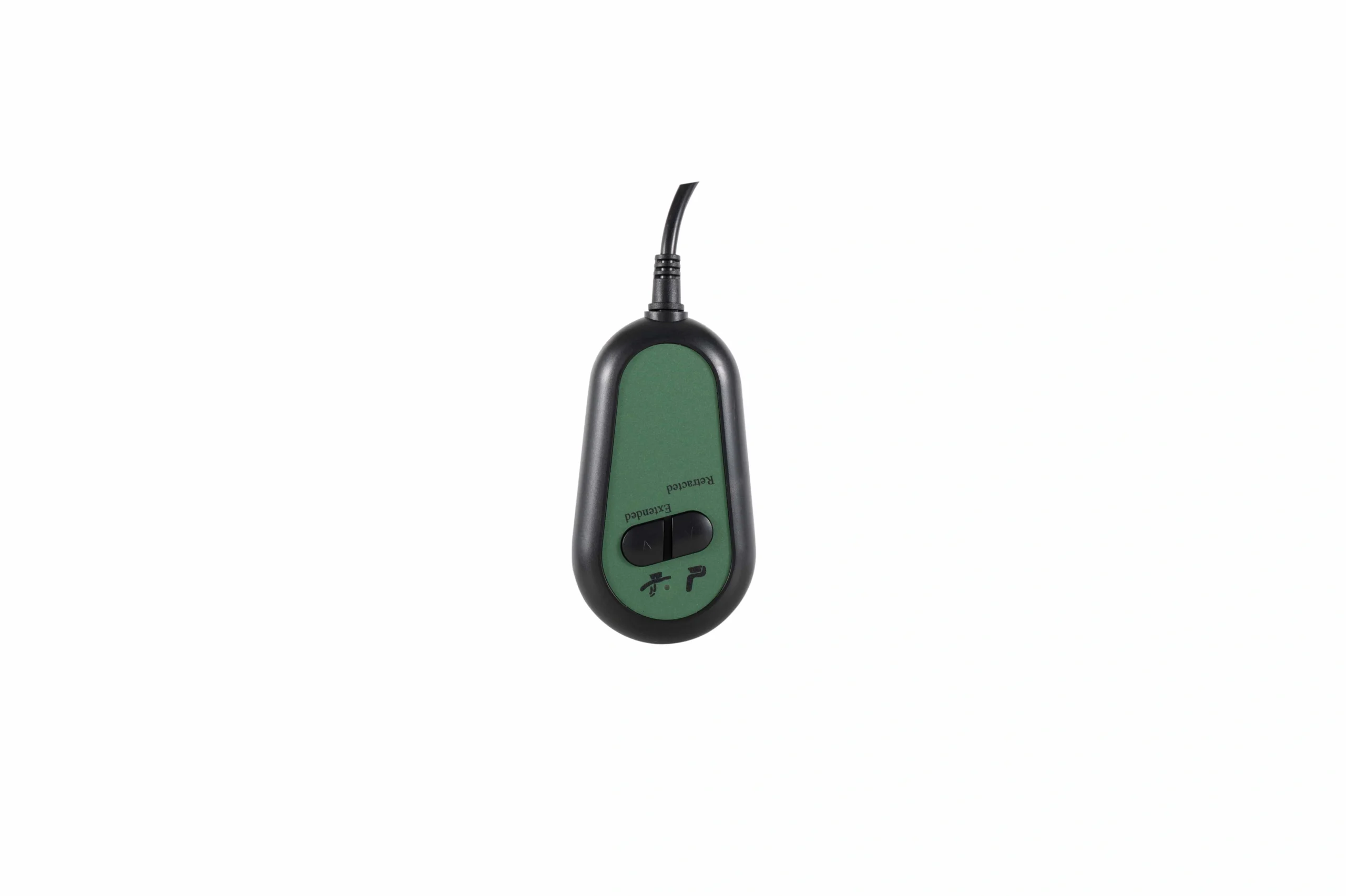

HS-3
HA-Panels: 1:1-Bedienung mit verschiedenen Oberflächen
HA-Modelle werden als 1-zu-1-Panels ohne dokumentierte Lade-Schnittstelle aufgeführt. Überprüfen Sie diese Familie, wenn das Projekt eine unkomplizierte Schnittstelle für einen einzelnen Aktuator erfordert und das Panel-Finish Teil des Gerätedesigns ist.
Modell
Steuerungsverhältnis
Bestätigte Material- oder Oberflächenangabe
HA-8
1 zu 1
Zinklegierung elektroplattierte Oberfläche
HA-5
1 zu 1
Zinklegierung elektroplattierte Oberfläche
HA-4
1 zu 1
Zinklegierung elektroplattierte Oberfläche
HA-3 Matt
1 zu 1
Matte zinklegierung elektroplattierte Oberfläche
HA-15
1 zu 1
Materialbestätigung erforderlich
HA-16
1 zu 1
Materialbestätigung erforderlich
Die lokalen Daten enthalten widersprüchliche Materialbeschreibungen für HA-15 und HA-16. Geben Sie für diese Modelle weder ABS noch Zinklegierung an, bis der kontrollierte Auftrag die Konflikte klärt. Eine Material- oder Oberflächenbeschreibung legt zudem nicht die Umweltempfindlichkeit oder Eignung für einen bestimmten Endgebrauch fest.
HA Modellübersicht
Alle aktuellen HA-Modelle sind unten für visuelle Vergleiche aufgeführt. Eine Materialbestätigung bleibt erforderlich für HA-15 und HA-16, wie oben angegeben.

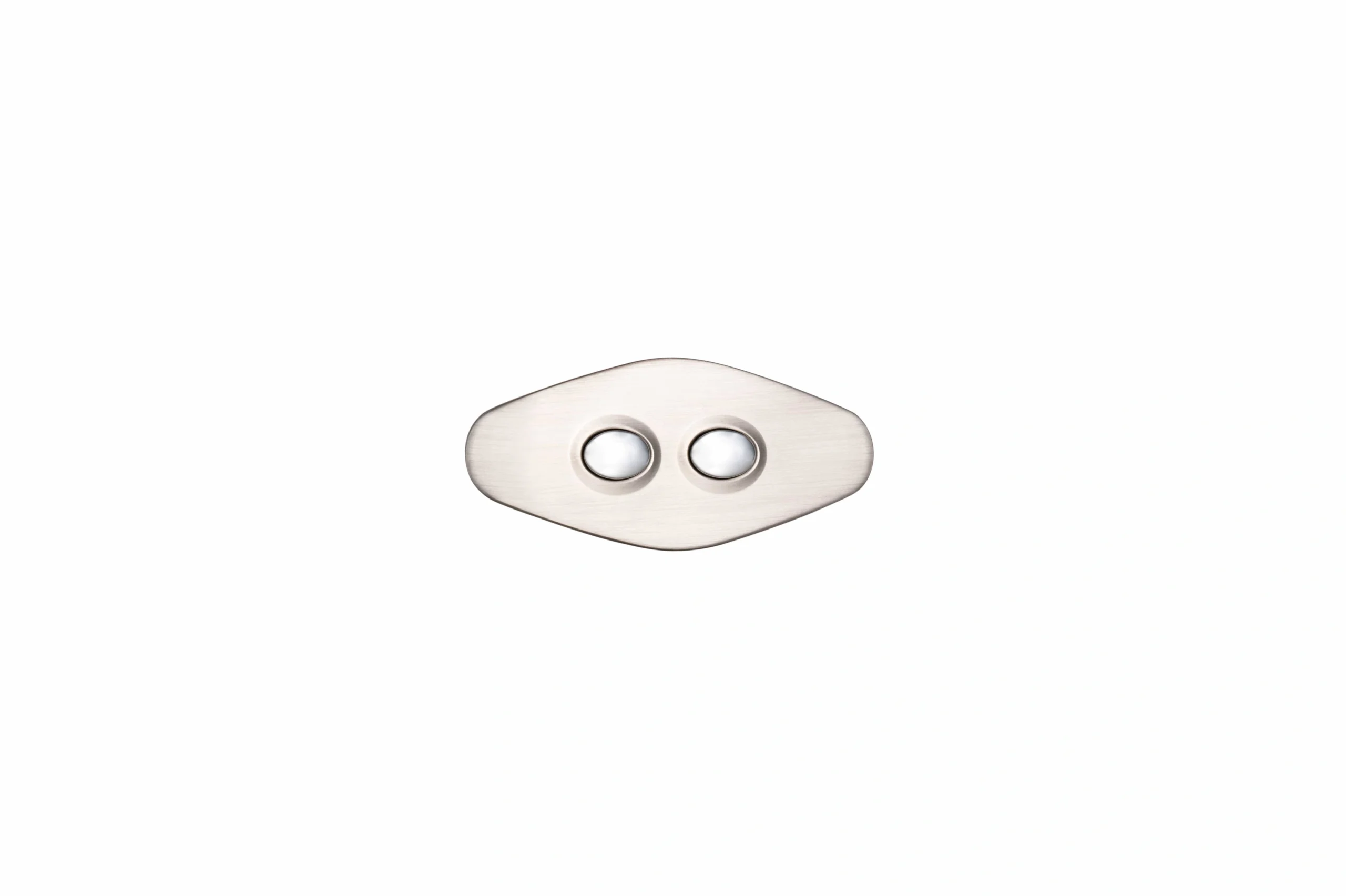

HA-8

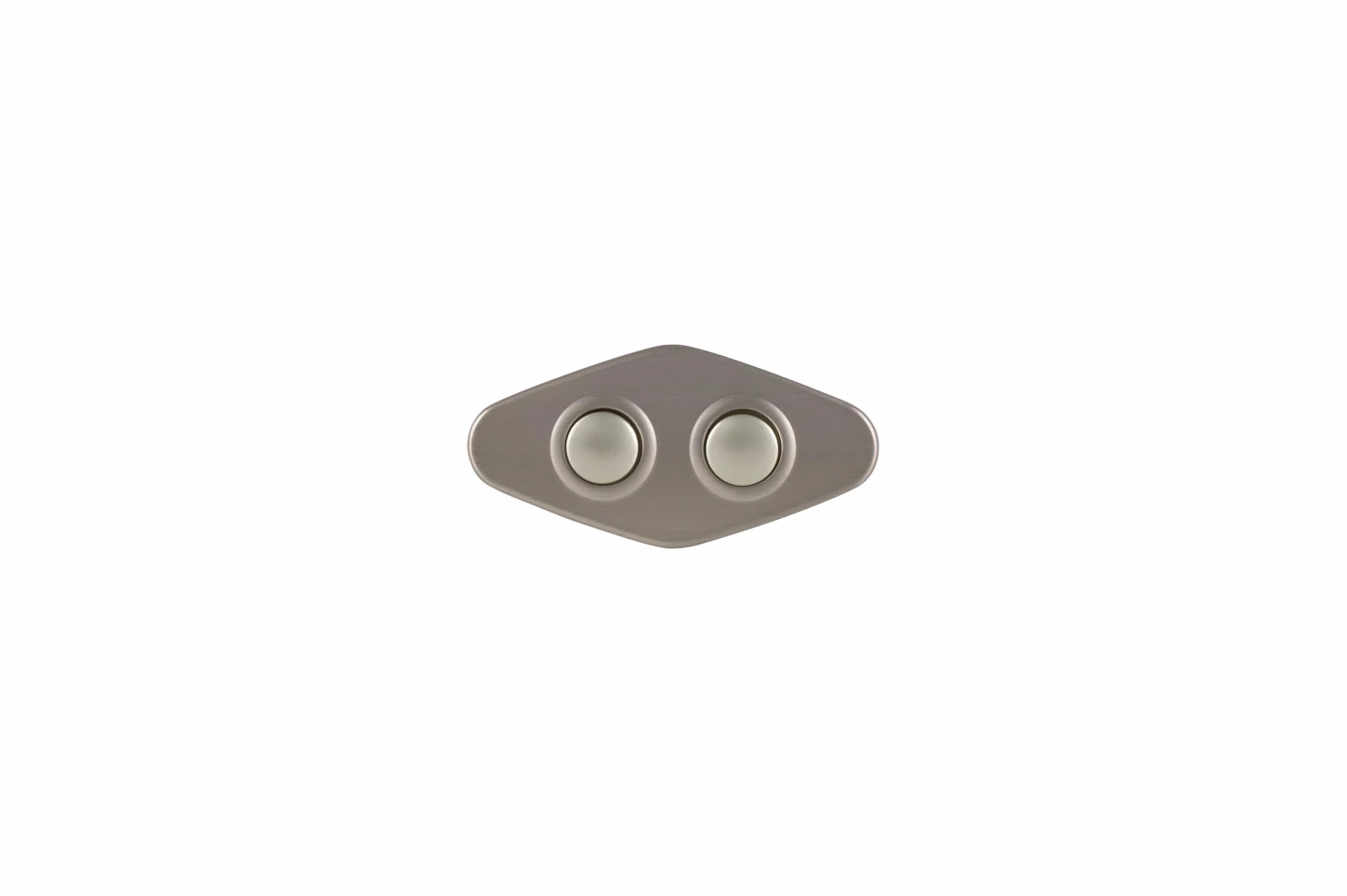

HA-5

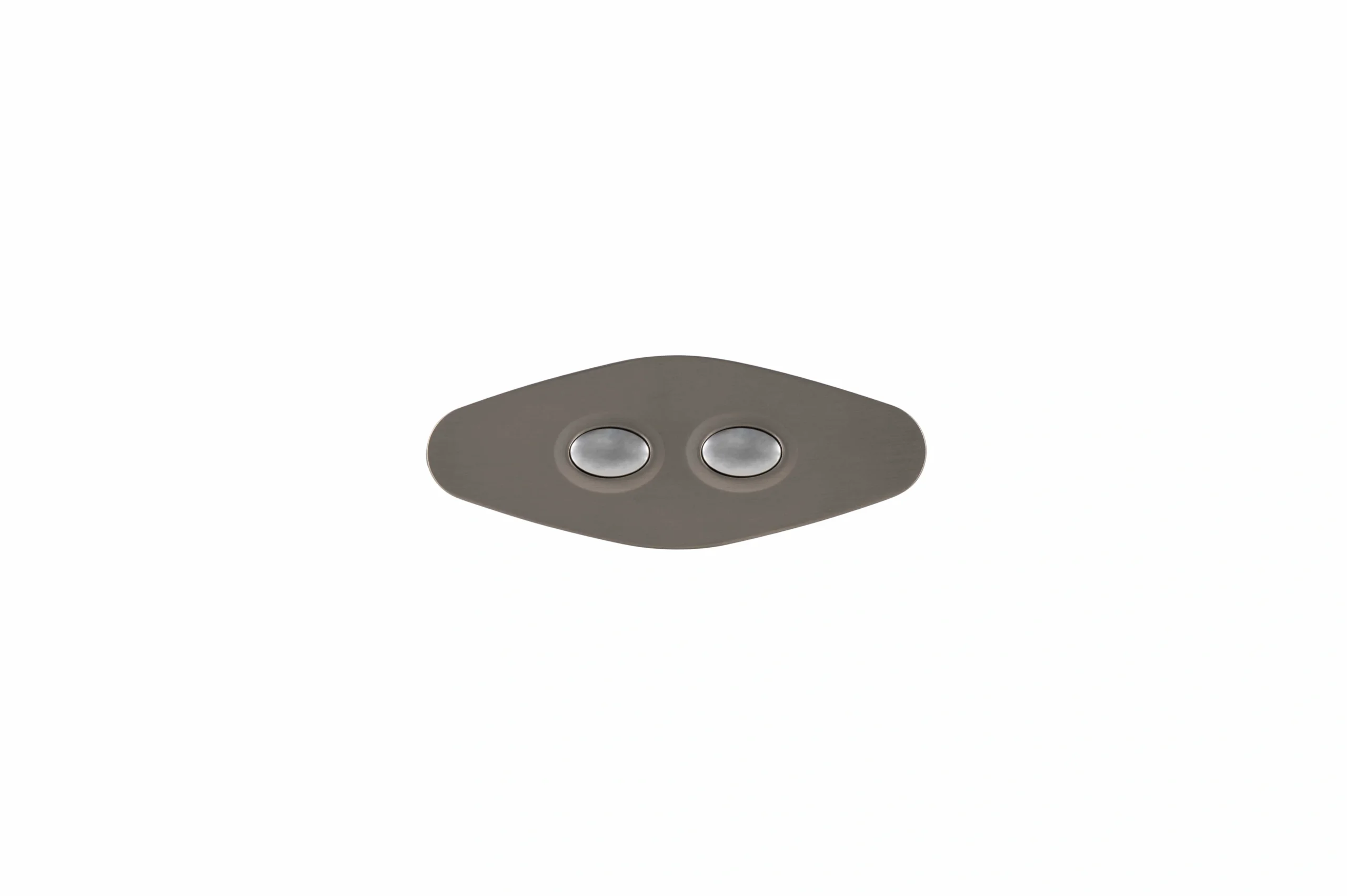

HA-4

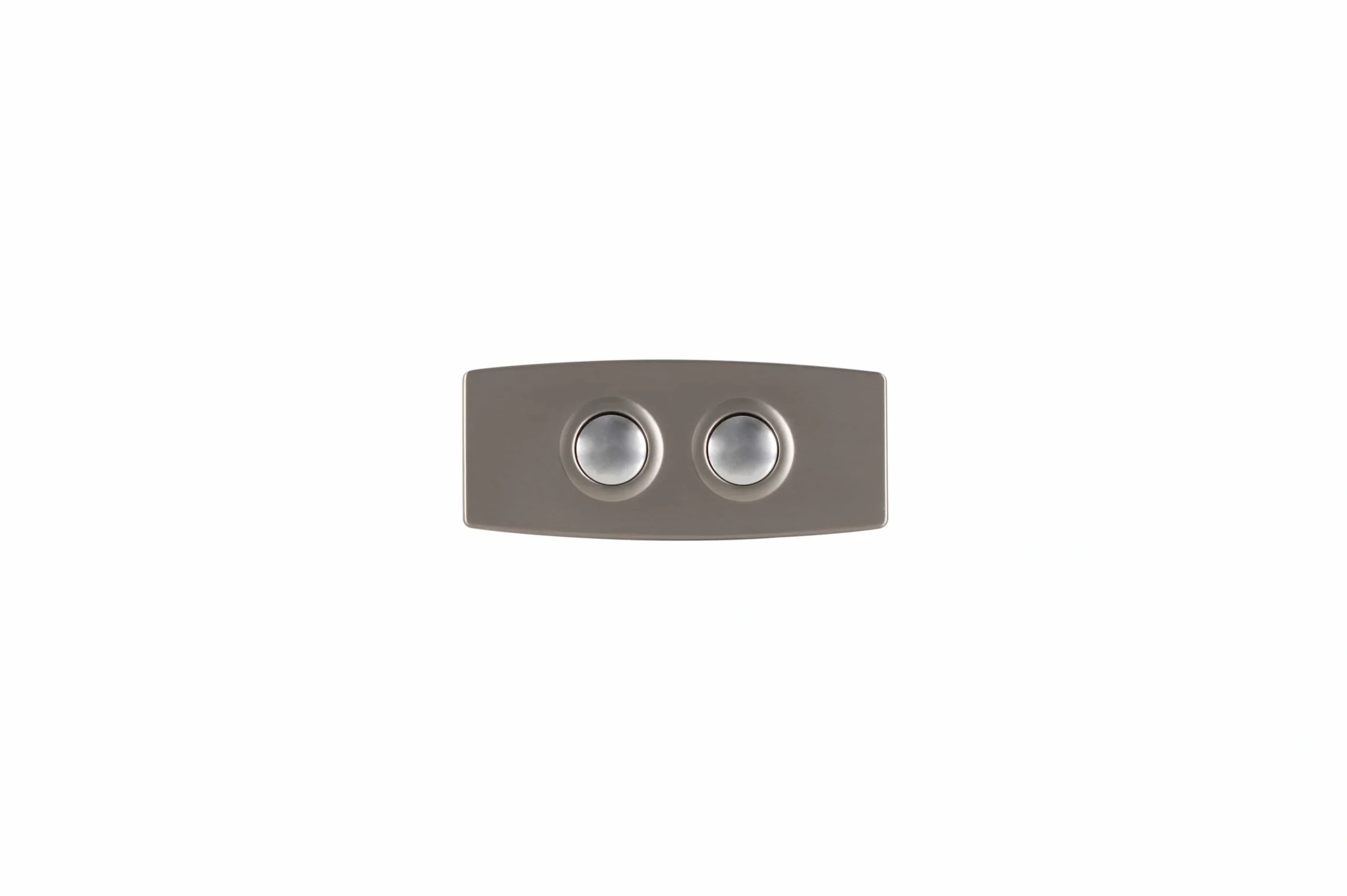

HA-3 Matt

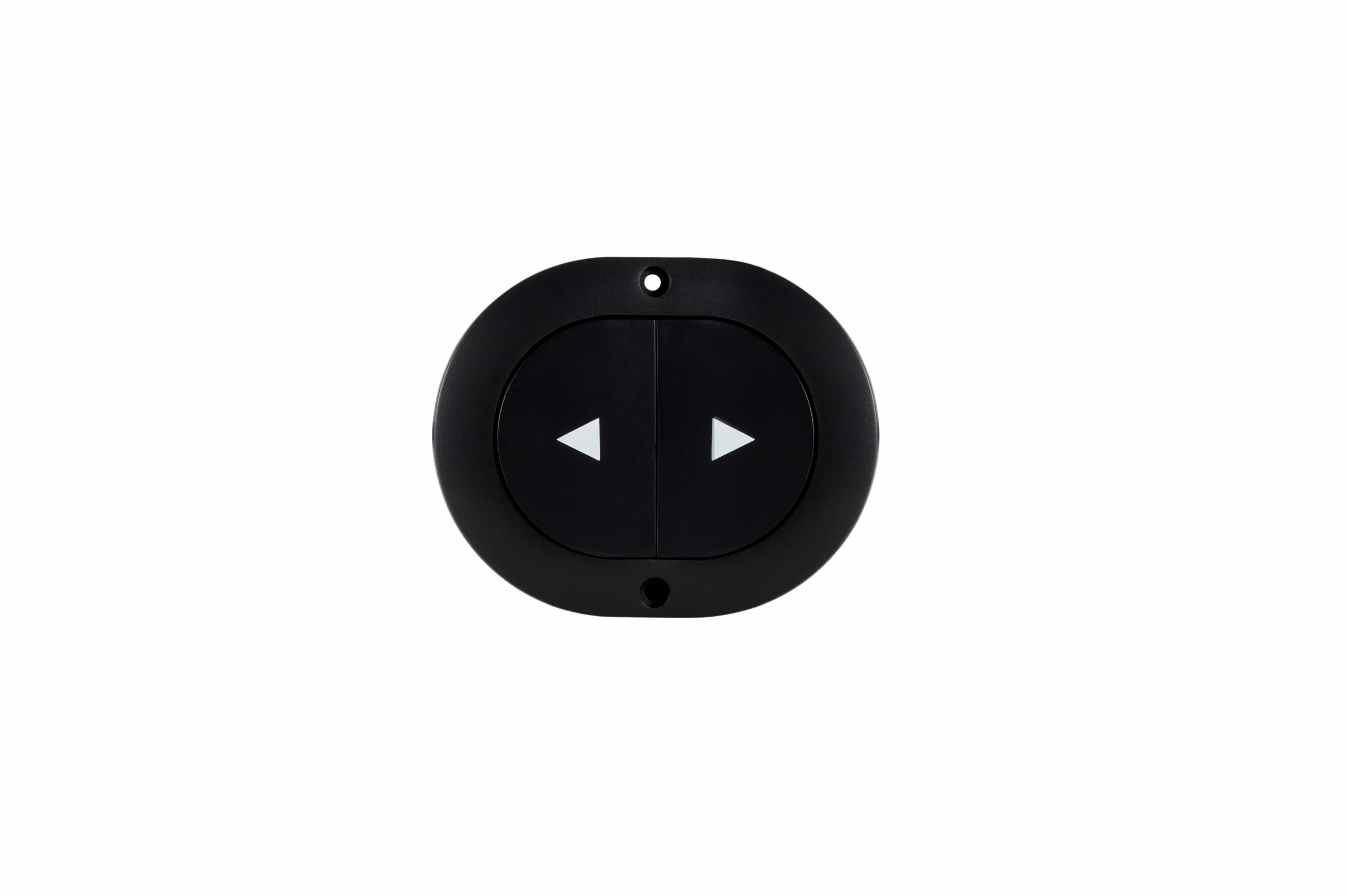

HA-15

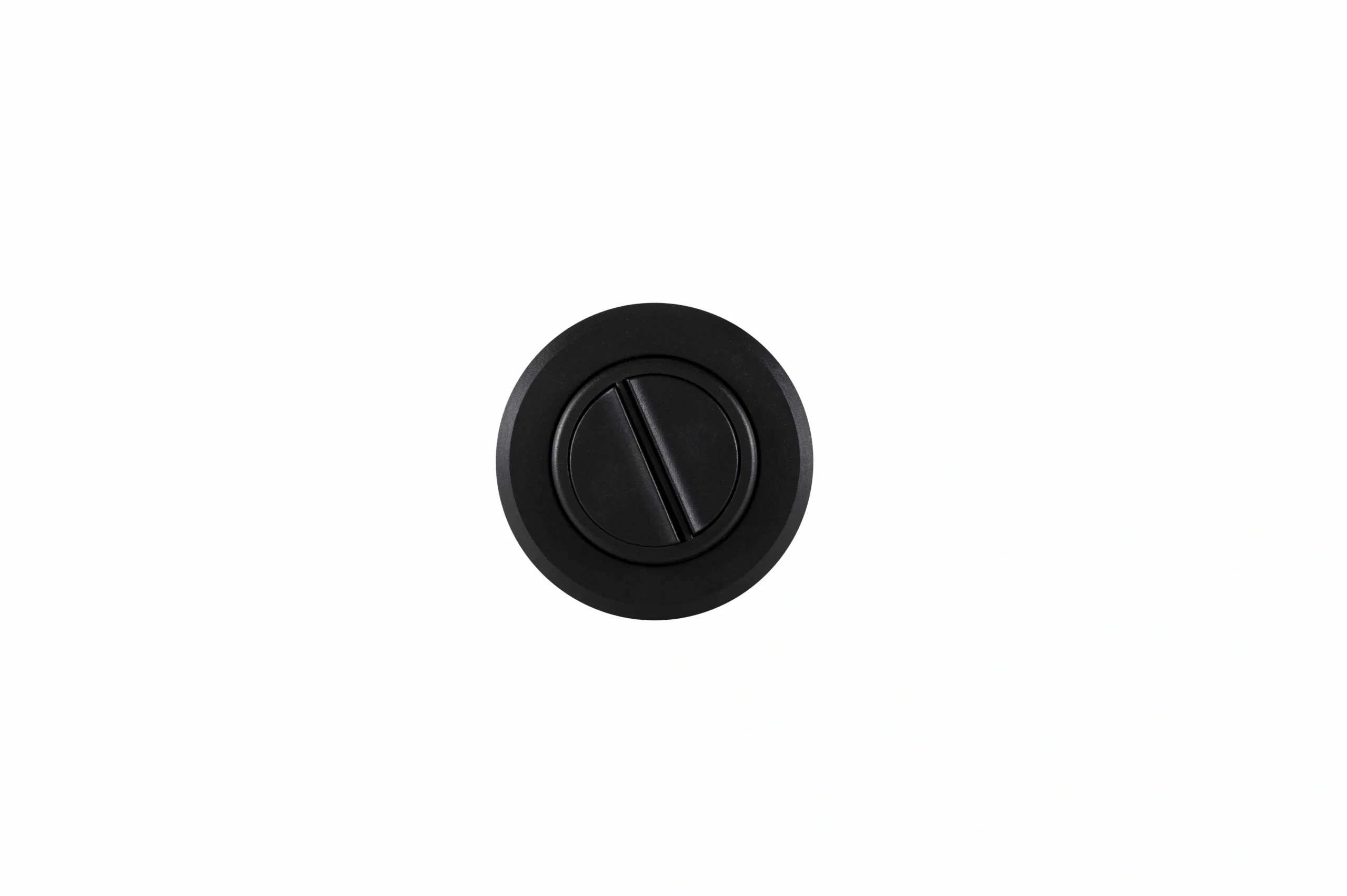

HA-16
Eingebautes Panel oder tragbare Handsteuerung?
Ein eingebautes Panel ist in der Gerätesfläche installiert. Ein Linear-Aktuator-Handgerät ist eine tragbare Benutzeroberflächenlösung, die unterschiedliche Anforderungen an Lagerung, Kabellänge, Benutzerhandhabung und Anschlussrouting mit sich bringt.
Bestimmen Sie die Bauform, bevor Sie die Tastenfunktionen und die Montage festlegen. Für ein eingebettetes Panel geben Sie den verfügbaren Standort der Oberfläche, die Montageöffnung und die Dicke des Panels an. Wenn eine tragbare Handsteuerung in Betracht gezogen wird, identifizieren Sie die Kabellänge und die Lagererwartungen. Keine der Bauformen bestätigt eine spezifische Zuordnung zu einem Aktuator oder nachgeschaltetem Bauteil.
Definieren Sie die vollständige elektrische und mechanische Schnittstelle
Aussehen und Tastenanzahl können die Liste der Modelle eingrenzen, aber die ingenieurtechnische Freigabe hängt von der kompletten Schnittstelle ab. Bestätigen Sie, ob das ausgewählte Panel nur als Bedienereingabe fungiert, Schalt-elektronik enthält oder mit einer separaten nachgeschalteten Steuer- und Leistungsebene verbunden ist.
Stellen Sie diese Elemente zur Überprüfung zur Verfügung:
- Panel-Familie und bevorzugtes Modell
- Anzahl der Aktuatoren und erforderliche Bewegungsbeziehung
- Vollständige Tastenbelegung, einschließlich Druck- und Halteverhalten oder alternatives Verhalten, wenn relevant
- Erforderliche Rücksetzsequenz, wenn ein Reset angefordert wird
- Ladeanschlusstyp und Ladeausgang, wenn das Laden erforderlich ist
- Versorgungsarchitektur und verfügbare elektrische Informationen
- Steckverbinderfamilie, passender Steckverbinder und Pinbelegung
- Kabellänge, Ausrichtungsrichtung und Routing-Beschränkungen
- Montageöffnung, Paneldicke und Befestigungsmethode
- Betriebsumgebung und die Nachweise oder Dokumente, die für den Zielmarkt erforderlich sind
- Erwartete Bestellmenge, Markenbedürfnisse und Verpackungsformat
Wenn der Aktuator noch ausgewählt wird, überprüfen Sie die breitere Produktreihe der linearen Aktuatoren und bereiten Sie Last, Hub, Geschwindigkeit und Installationsdaten mit der Aktuatorgrößenleitfaden. Diese Ressourcen helfen dabei, das Projekt zu definieren; sie stellen jedoch keine Kompatibilität des Panels sicher.
OEM- und ODM-Optionen innerhalb einer kontrollierten Konfiguration
Dokumentierte Anpassungsoptionen umfassen Marken- oder Druckoptionen, Farbzuordnung, Programmierung von Tastenfunktionen, Steuerlogik, LED-Optionen, Kabellängen, Auswahl von Steckverbindern, Montageoptionen, private Kennzeichnung und Verpackung. Dies sind überprüfbare Optionen, keine garantierten Merkmale für jedes Modell oder jede Bestellung.
Die lokalen Produktdaten listen auch FR4/FP4 Leiterplattenkernmaterial auf. Bestätigen Sie die genaue Gradbezeichnung und alle erforderlichen Unterstützungsdokumente für die Bestellung, bevor Sie die Beschreibung der Leiterplatte in einer Konformitätsspezifikation verwenden.
Was in die RFQ einzufügen ist
Eine nützliche RFQ verbindet die Käuferseite der Auswahl des Panels mit den zugrunde liegenden Integrationsdetails. Einschließen:
- Bevorzugtes HU-, HS- oder HA-Modell sowie akzeptable Alternativen.
- Anzahl der Aktuatoren und das beabsichtigte Verhalten jeder Bewegung.
- Tastenbezeichnungen, Symbole und Funktionszuordnung.
- Ladeanforderung, einschließlich Port-Bevorzugung und erforderlicher Leistung.
- Versorgungs- und downstream Netzarchitektur.
- Connector, Pinbelegung, Kabellänge und Anforderungen an den Kabelausgang.
- Montageloch, Plattendicke und verfügbares Volumen.
- Betriebsumgebung und erforderliche Dokumente.
- Markierung, Farbe, LED, Verpackung, Menge und angestrebter Zeitplan.
Aktuatorsteuerfeld FAQ
Mit welcher Familie sollte ich beginnen?
Beginnen Sie mit HU, wenn eine Ladeoberfläche erforderlich ist, HS, wenn das Projekt eine dokumentierte Mehrtast- oder 1-zu-3-Option benötigt, und HA, wenn ein 1-zu-1-Panel mit ausgewählten Zinklegierungsoberflächenoptionen zum Entwurf passt. Die endgültige Auswahl hängt weiterhin von der elektrischen und mechanischen Überprüfung ab.
Definiert eine 1-zu-2- oder 1-zu-3-Auflistung das Verhalten der Mehr-Aktuator-Bewegung?
Nein. Es erfasst nur das verfügbare Steuerungsverhältnis. Geben Sie die gewünschte Beziehung zwischen den Bewegungen, verfügbares Feedback, Referenzverhalten und Fehlverhalten an, damit die Konfiguration überprüft werden kann.
Versorgt der HU-Ladeanschluss den Aktuator?
Die veröffentlichten 5 V- und 9 V-Werte beschreiben die Ladeleistung. Verwenden Sie sie nicht als Spezifikationen für die Aktuatorspeisung. Bestätigen Sie die gesamte Versorgungs- und downstream Netzarchitektur separat.
Welches Modell hat die höchste dokumentierte Ladeleistung?
HU-36 ist das einzige 20 W-Modell, das in den aktuellen lokalen Produktdaten identifiziert wurde. Seine Ladeleistung ist mit 5 V/3 A oder 9 V/2,22 A, maximal 20 W, mit USB-A- und Type-C-Ports aufgeführt.
Sind alle HU-12-Panels mit einem Reset ausgestattet?
Nein. Standard- und Reset-Varianten sind dokumentiert. Geben Sie an, welche Variante benötigt wird, und definieren Sie die erwartete Rücksetzsequenz zur Überprüfung.
Welches Material wird für HA-15 und HA-16 verwendet?
Materialbestätigung ist erforderlich. Die aktuellen lokalen Aufzeichnungen sind widersprüchlich, daher sollte die Bestellungsspezifikation keines der Modelle als ABS oder Zinklegierung angeben, bis kontrollierte Daten die Diskrepanz lösen.
Können Tastenfunktionen, Kabel und Branding angepasst werden?
Das dokumentierte Optionsset umfasst die Programmierung der Tastenfunktionen, Steuerlogik, LED-Optionen, Kabellängen, Steckerauswahl, Montagemöglichkeiten, Branding oder Druck, Farbmatch, private Labeling und Verpackung. Die Verfügbarkeit sollte im Hinblick auf das gewählte Modell, das Volumen und die Projektanforderungen bestätigt werden.
Anfrage zur Überprüfung der Konfiguration
Übermitteln Sie das bevorzugte Modell des Bedienfelds, die Anzahl der Aktuatoren, die Bewegungsanforderungen, die Tastenbelegung, den Ladebedarf, die Versorgungsarchitektur, den Stecker und das Pinout, die Kabellänge, die Montageöffnung, die Umgebung, die Menge und die erforderlichen Dokumente. Anfordern einer Konfiguration des Aktuatorsteuerungsfelds und Überprüfung des Angebots.
Anfordern einer Überprüfung des Aktuatorsteuerungsfelds
