YK-SERIE · DC 29V · 1–4 MOTORKANÄLE
Drahtlose Motorsteuerungen für lineare Aktuatoren
Die YK-Serie von ServoCylMotion ist eine Familie von drahtlosen Motorcontrollern für Geräte, die ein bis vier Elektromotoren oder Aktuatoren verwenden. Die Produktlinie ist um zwei praktische Kaufentscheidungen herum organisiert: wie viele MotorKanäle erforderlich sind und ob die Motoren synchronisiert bewegt werden müssen. Die dokumentierte Familienplattform arbeitet mit DC 29V und einem Leistungsbereich von 60–120W, einem FR4-PCB und einem spritzgegossenen ABS-Gehäuse.
Wählen Sie den Controller nach Motoranzahl und Bewegungsanforderung
Beginnen Sie mit dem mechanischen Verhalten der Ausrüstung und nicht mit der Fernbedienung selbst. Ein einzelner Hub benötigt normalerweise einen Kanal. Zwei unabhängige Abschnitte benötigen möglicherweise zwei Standardkanäle. Ein Hebezeug mit mehreren Beinen erfordert hingegen möglicherweise eine koordinierte Bewegung, sodass die angeschlossenen Motoren gleichzeitig fahren. Bestätigen Sie für ein neues Projekt das Aktuatormodell, die Anzahl der Motoren, die Versorgungsanordnung, den Steckertyp, die Kabellänge, den Montageplatz und ob eine koordinierte Bewegung erforderlich ist.
Modellvergleich YK-Serie
YK-10
4 MotorKanäle · synchronisiert · 60–120W / DC 29V · FR4 / ABS · typische lokale Datenanwendung: 4-beinige Stehpulte.
YK-08
3 MotorKanäle · synchronisiert · 60–120W / DC 29V · FR4 / ABS · typische lokale Datenanwendung: 3-beinige Tische oder 3-Punkt-Hebebühnen.
YK-06
2 MotorKanäle · synchronisiert · 60–120W / DC 29V · FR4 / ABS · typische lokale Datenanwendung: 2-beinige Tische oder dualmotorisierte verstellbare Betten.
YK-3
2 Motorkanäle · Standard / nicht synchronisiert · 60–120W / DC 29V · FR4 / ABS · Dual-Zonen-Betten oder Fensteranwendungen.

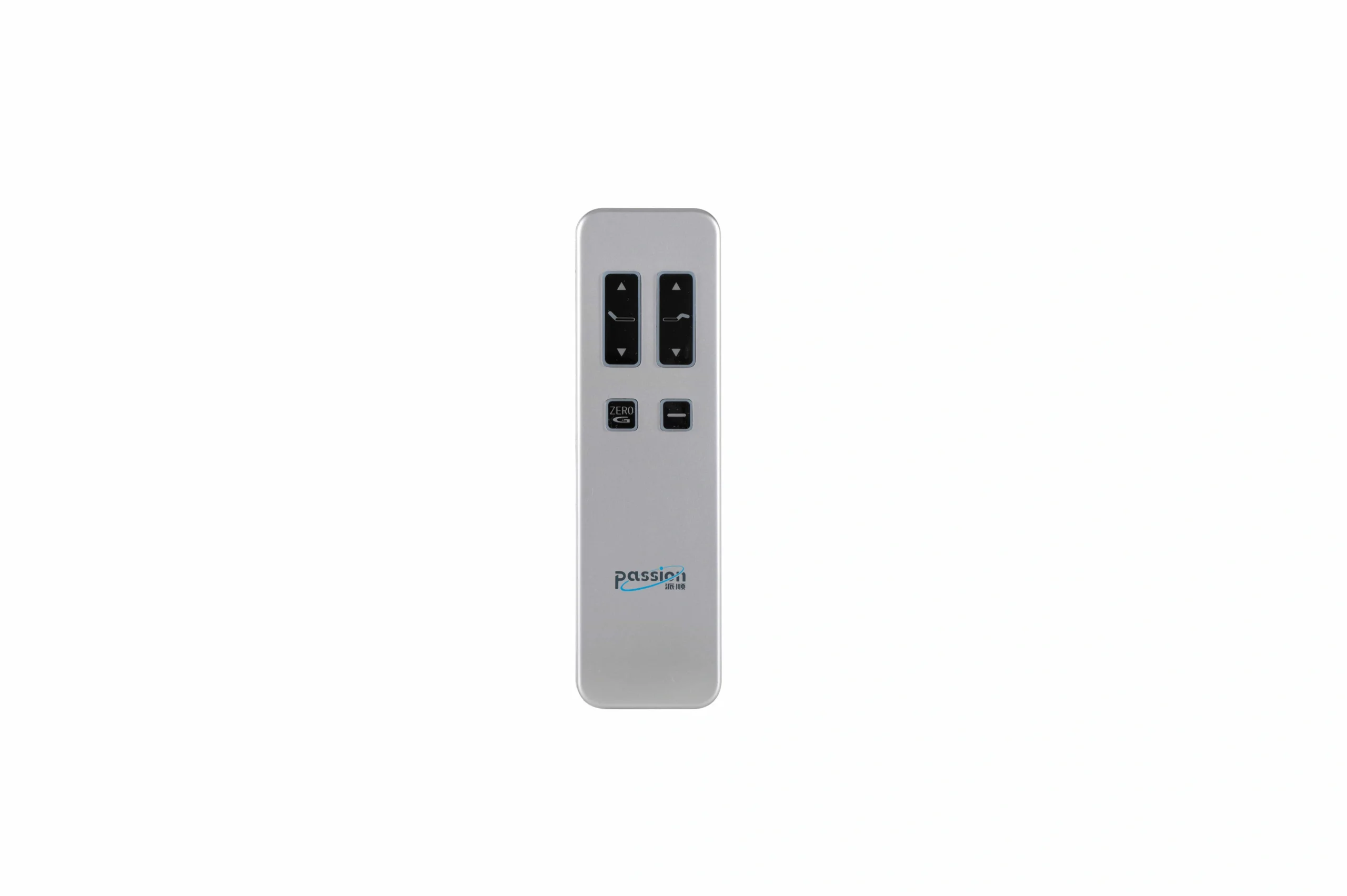

YK-1
2 Motorkanäle · Standard / nicht synchronisiert · 60–120W / DC 29V · FR4 / ABS · allgemeine Dual-Motor-Ausrüstung.

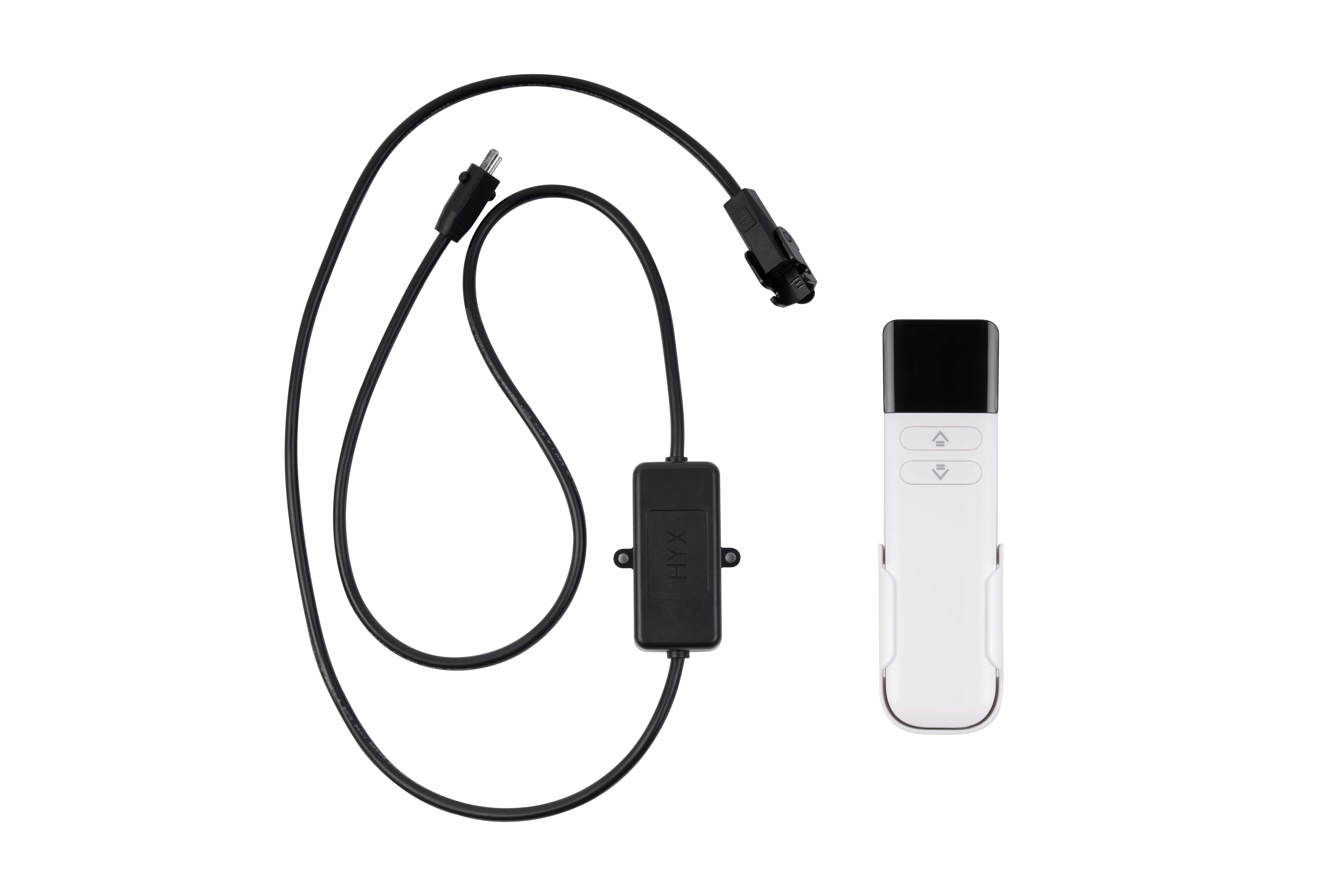

YK-4
1 Motorkanal · Standard / nicht synchronisiert · 60–120W / DC 29V · FR4 / ABS · TV-Hub, Projektor-Hub oder andere Einzelmotor-Ausrüstung.
Der Vergleich spiegelt die aktuellen, kontrollierten lokalen Produktdaten wider. Es impliziert nicht, dass jede unabhängige elektrische Maximalwerte, Steckmöglichkeiten oder maßgeschneiderte Funktionen gemeinsam in jeder Konfiguration verfügbar sind.
Synchronisierte Modelle für Bewegungen mit mehreren Motoren
YK-10: Vierkanal-Synchronsteuerung
YK-10 ist die Vierkanal-Option für Geräte mit vier Motoren, die koordinierten Betrieb erfordern. Die lokalen Produktdaten positionieren es für elektrisch verstellbare Schreibtische mit vier Beinen und andere Hebeanordnungen mit vier Punkten.
YK-08: Dreikanal-Synchronsteuerung
YK-08 bietet drei synchronisierte Kanäle. Es ist für dreibeinige Schreibtische und spezialisierte Hebebühnen mit drei Punkten vorgesehen, bei denen drei Motoren eine koordinierte Bewegung benötigen.

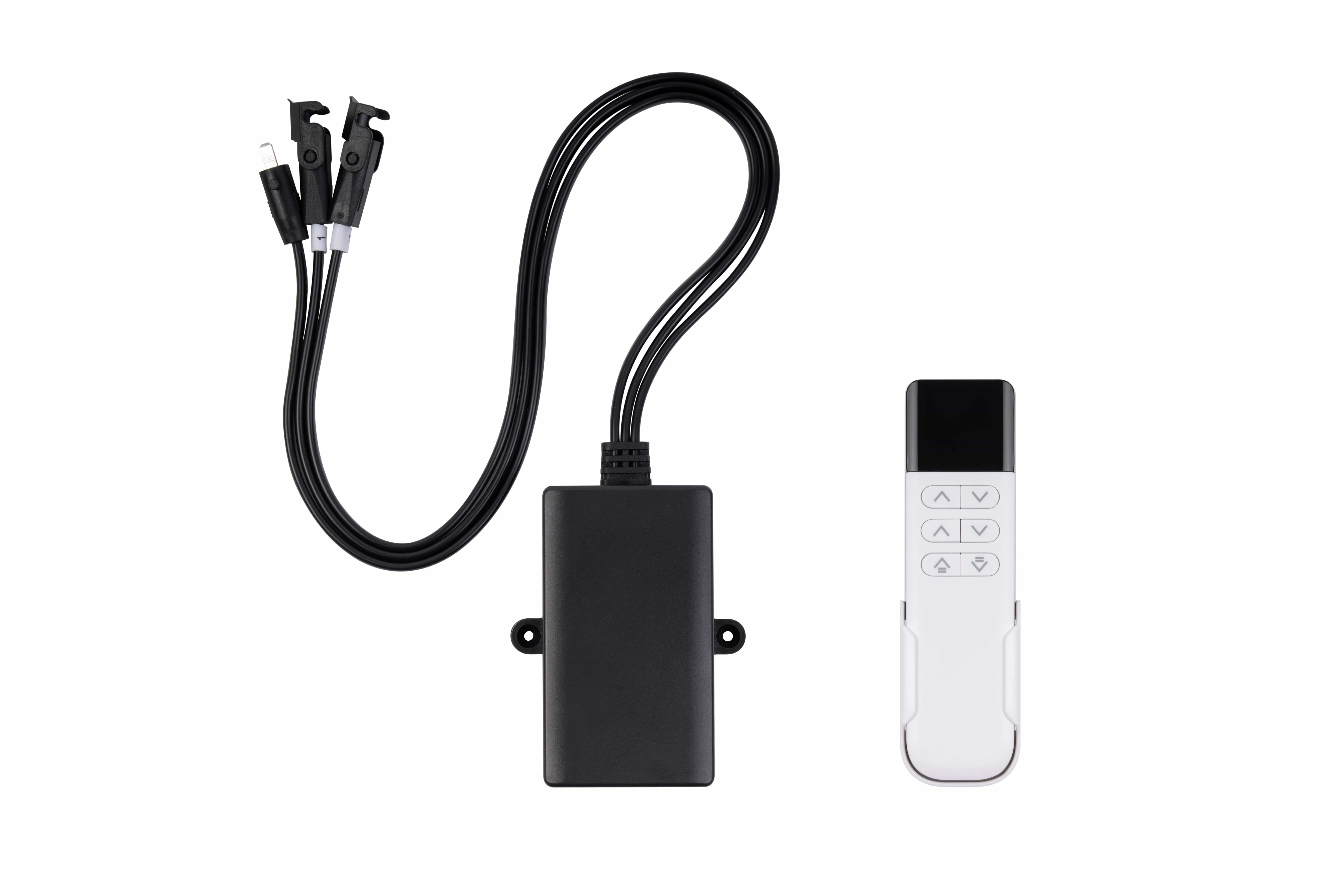

YK-06: Zweikanal-Synchronsteuerung
YK-06 ist das Zweikanal-Synchronmodell für Standard-Zweibein-Schreibtische, motorisierte Betten mit zwei Motoren und ähnliche Paare von Motormechanismen.
Die Synchronisation ist für diese drei Modelle dokumentiert, aber die aktuellen kontrollierten Quellen veröffentlichen nicht die Feedback-Architektur, den Sensortyp oder eine universelle Synchronisationstoleranz. Diese Details sollten für den vorgesehenen Aktuator und die bestellte Konfiguration bestätigt werden.
Standard Modelle mit eins und zwei Kanälen für drahtlose Steuerung
YK-4 ist das fokussierte Einzelkanal-Modell für Geräte mit einem Motor wie TV-Hebebühnen, Projektormechanismen und einfachen motorisierten Anpassungen. YK-1 und YK-3 bieten zwei Standardkanäle für Anwendungen, die zwei Motoren benötigen, ohne die dokumentierte synchronisierte Funktion von YK-06. Zwei Motoren in derselben Maschine bedeuten nicht automatisch, dass eine synchronisierte Bewegung erforderlich ist; unabhängig betriebene Zonen können unterschiedliche Steueranforderungen haben als gekoppelte Säulen, die dieselbe Hebefläche unterstützen.
Kompatibilitätsprüfliste vor der Bestellung
Überprüfen Sie die Motoranzahl; Standard- oder synchronisierte Bewegungslogik; elektrische Übereinstimmung mit der dokumentierten DC 29V / 60–120W-Familienplattform; Anschlussfamilie, Kabellänge, Verlegung und Zugentlastung; Montagefläche für den Empfänger; Layout der Fernbedienungstasten, Symbole, Farben, Branding und Pairing-Anforderungen; sowie vollständige Aktuatorsystembedingungen einschließlich Last, Hub, Geschwindigkeit, Einsatzdauer und Installationsgeometrie.
Drahtlose und OEM-Integrationsoptionen
Die lokalen YK-Serie-Daten listen die drahtlose Fernbedienungskopplung und eine Reihe von OEM/ODM-Optionen auf. Verfügbare Anpassungsarbeiten können das Design und die Farbgebung der Fernbedienung, die Anordnung und Symbole der Tasten, das Drucken oder Gravieren von Logos, die Anpassung der drahtlosen Frequenz und des Kopplungsprotokolls, die Anpassung der Motoren-Geschwindigkeits-/Beschleunigungs-/Verzögerungskurve sowie die Anpassung der Synchronisationstoleranz für relevante synchronisierte Modelle umfassen.
Die Hardwareintegration kann auch Kabel-längen, Steckertypen, Montageschalen für Empfängerboxen und Einzelhandels- oder Massenversandverpackungen abdecken. Dies sind Anpassungsfähigkeiten und keine Aussage darüber, dass jede Option standardmäßig auf jedem Modell verfügbar ist. Eine spezifische drahtlose Distanz wird in den kontrollierten Produktdaten nicht veröffentlicht; Projekte mit einem definierten Betriebsbereich, Interferenzen, Protokoll oder Kopplungsanforderungen sollten dies in die Überprüfung der Konfiguration einbeziehen.
OEM-Controller-IntegrationAnwendungsbeispiele
Elektrische Stehschreibtische
YK-10, YK-08 und YK-06 entsprechen jeweils vier-, drei- und zwei-motorisierten synchronisierten Schreibtischarchitekturen. Das richtige Modell hängt von der tatsächlichen Anzahl der Hebemotoren und dem mechanischen Design ab.
Verstellbare Betten und smarte Möbel
YK-3 und YK-1 sind für den standardmäßigen Gebrauch mit zwei Motoren aufgeführt, einschließlich unabhängig betriebener Bettabschnitte, während YK-06 die dokumentierte synchronisierte Zweikanal-Option darstellt, wenn gekoppelte Bewegungen erforderlich sind.
TV, Projektor, Fenster und Verstecklifts
YK-4 bietet einen einzelnen drahtlosen Kanal für Ein-Motor-Hebemechanismen. Multi-Fenster- oder andere Multi-Motor-Layouts können anhand der zwei-Kanal- und synchronisierten Modelle überprüft werden, je nach erforderlicher Bewegungslogik.
Medizinische und Mobilitätsgeräte
Die lokalen Produktdaten listen Krankenhausbetten und Patientenlifte-Anwendungen auf. Die Auswahl des Controllers sollte zusammen mit der vollständigen Risikoanalyse der Geräte, der Aktuatorgrößen, der Verkabelung und den anwendungsspezifischen Compliance-Anforderungen überprüft werden, anstatt anzunehmen, dass eine generische Konfiguration geeignet ist.
Was für eine Konfiguration für eine Überprüfung gesendet werden soll
Geben Sie das Aktuatorenmodell oder die elektrischen Daten an, die Anzahl der Motoren, die erforderliche synchronisierte oder unabhängige Bewegung, die Eingangsleistungsanordnung, Fotos oder Zeichnungen der Stecker, Kabellängen, Montageplatz, Fernbedienungsanordnung, erwartete Anwendungsbedingungen und Projektmenge. Mechanische und elektrische Anforderungen sollten zusammengeführt werden, damit der Controller, der Aktuator, die Stromquelle, die Verkabelung und die Montage als eine Konfiguration überprüft werden können.
Häufig gestellte Fragen
Welches YK-Modell steuert vier Motoren zusammen?
YK-10 ist das dokumentierte vier-Kanal-synchronisierte Modell.
Welche Modelle haben synchronisierten Multi-Motor-Betrieb?
Die aktuellen lokalen Produktdaten identifizieren YK-06, YK-08 und YK-10 als die synchronisierten zwei-, drei- und vier-Kanal-Modelle.
Welches Modell ist für einen einzelnen Motor vorgesehen?
YK-4 ist das Standard-Drahtlos-Modell mit einem Kanal in der aktuellen YK-Reihe.
Welche Spannung verwendet die YK-Familie?
Die Daten des gesteuerten Produkts spezifizieren DC 29V für die YK-Fernbedienungsfamilie mit einer Leistungsaufnahme von 60–120W. Der übereinstimmende Aktuator und die Stromquelle sollten als komplette Konfiguration weiterhin überprüft werden.
Kann die Fernbedienung und Verkabelung angepasst werden?
Ja. Die lokalen Produktdaten listen Optionen für Fernbedienungshülle/Farbe/Taste/Ikon/Logo sowie Möglichkeiten zur Anpassung von Kabellängen, Steckern, Empfängerhaltern, Verpackungen, drahtloser Kopplung/Frequenz und Bewegungsprofil auf. Bestätigen Sie die genau angeforderte Kombination während der Ingenieursüberprüfung.
Wie groß ist die drahtlose Reichweite?
Die gesteuerte lokale Quelle veröffentlicht keinen festen Standardabstand. Sie gibt an, dass der spezifische RF-Bereich auf Anfrage verfügbar ist, sodass Projekte mit einer Entfernungsanforderung diese während der Überprüfung der Konfiguration definieren sollten.
Zusammenfassung der Vorteile der YK-Serie
Die YK-Serie bietet OEM-Teams eine kompakte Möglichkeit, die drahtlose Steuerung anhand der Motoranzahl und der Bewegungslogik auszuwählen: Ein bis vier Kanäle mit dokumentierten synchronisierten Optionen für zwei-, drei- und viermotorige Baugruppen. Eine gemeinsame DC 29V-Plattform, FR4-PCB, ABS-Gehäuse und konfigurierbare Remote-, Kabel-, Anschluss-, Montage- und Pairing-Details unterstützen die Integration und halten unbestätigte Funk- oder Rückmeldespezifikationen außerhalb des Standardanspruchssets.
Anfrage zur Überprüfung der Konfiguration
Senden Sie das Aktuatormodell, die Motoranzahl, die Bewegungslogik, die Energieanordnung, die Anforderungen an Anschluss und Kabel, den Montageraum, die Anordnung der Fernbedienung, die Menge und die Anwendungsbedingungen für ein YK-Modell und eine OEM-Integrationsprüfung.
Starte die Überprüfung der Projektkonfiguration
