OEM-KABELTECHNIK
Individuelle Aktuatorspezifische Stromversorgungskabeltechnik für OEM-Systeme
Ein individuelles Aktuatorspezifisches Stromversorgungskabel sollte als Teil des Bewegungssystems definiert werden, nicht nur nach Länge oder Erscheinung des Steckers ausgewählt werden. Die Baugruppe muss vier Dinge gleichzeitig erfüllen: was es verbindet, die elektrische Last oder Rückmeldung, die es trägt, den Stecker und den Pin-Plan sowie die Art der Installation.
Kabel-Funktion → elektrische Last → Stecker / Pinbelegung → Installationsaufgabe
Die Projektunterlagen von ServoCylMotion unterstützen die Überprüfung der individuellen Kabellängen, Drahtquerschnitte, Ausstattungsseite-Stecker, maßgefertigten geformten Schnittstellen, Kundenidentifizierung und Verpackung. Exakte Bewertungen und verfügbare Konstruktionen sind projektabhängig. Für eine breitere Systemanpassung beginnen Sie mit unseren individuellen Motion Engineering Fähigkeiten.
Definieren Sie zuerst die Kabel-Funktion
„Aktuatorspezifisches Kabel“ kann sich auf verschiedene Teile des elektrischen Systems beziehen. Die Funktion zunächst zu klären, verhindert später einen BOM-Fehler.
Kabel-Funktion
Typische Verbindung
Hauptpunkte zur Bestätigung
Netzseitiger Eingang
Wandquelle zur Stromversorgung oder zur gesteuerten Einheit
Gesteuertes Gerät, Eingang, Ziel, Länge
Motor-Stromversorgungskabel
Steuergerät oder Leistungsstufe zum Aktuatorenmotor
Spannung, Strom, Leiterzahl, Polarität, Länge
Signal- oder Rückmeldungskabel
Aktuatorsensor zum Steuergerät
Rückmeldetyp, Pinbelegung, Leiterzahl, Abschirmung/Routing
Kombinierte Baugruppe
Motorstrom plus Rückmeldung in einem Kabelbaum
Strom, Signartyp, Pinbelegung, Stecker-Kapazität, Störgeräuschkontrolle
LINAK dokumentiert separate Leistungs- und Signalkabel, kombinierte Leistungs-/Signalkabel und Y-Kabelanordnungen für industrielle Aktuatoren, was zeigt, warum die Kabelarchitektur vor der Fertigstellung der Baugruppe entschieden werden muss. Überprüfen Sie das Referenzmaterial für die Aktuatorverkabelung.

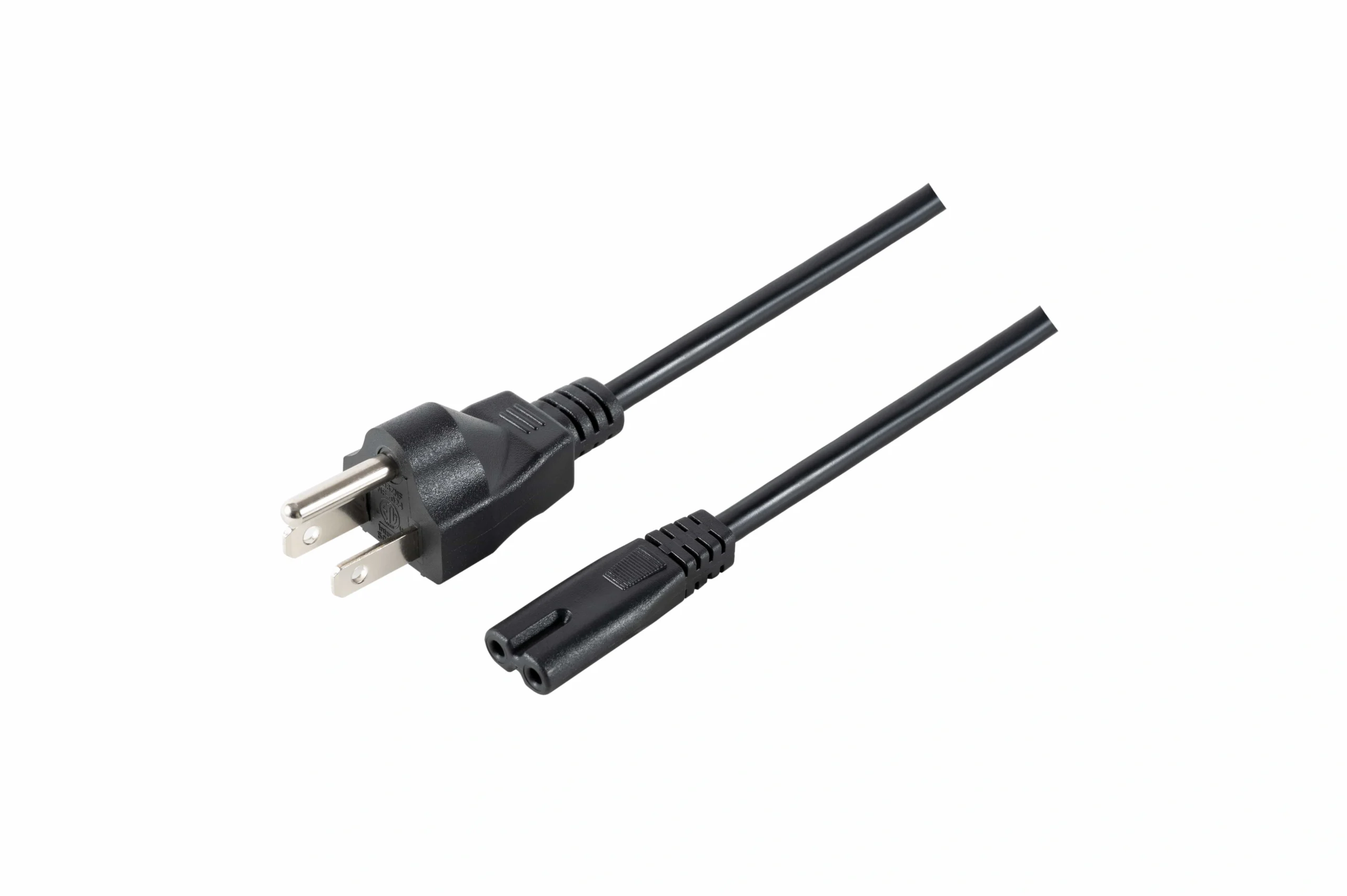

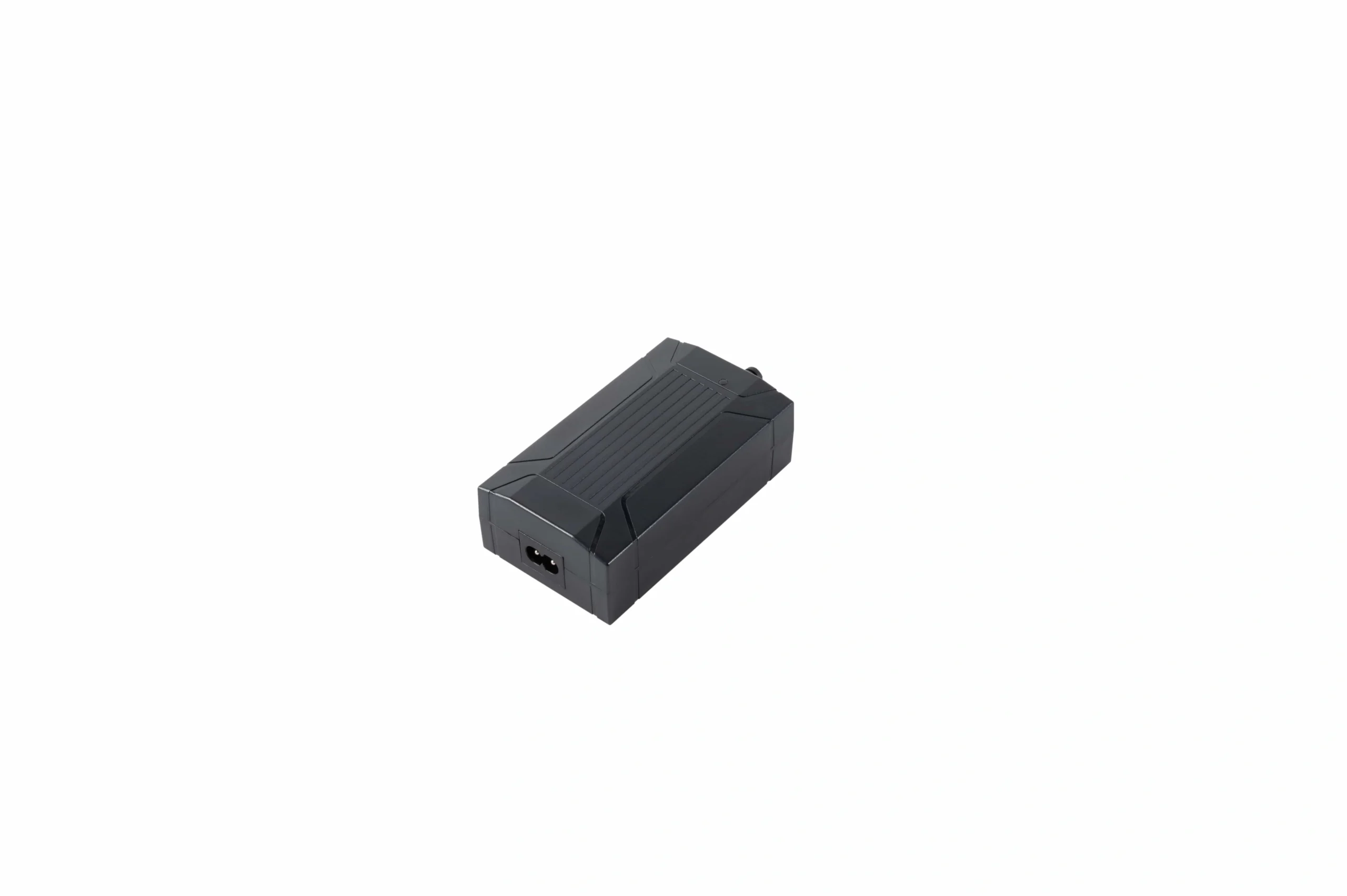

Für ein Standard-Anforderungen an Wandanschlüsse verwenden Sie die Standard-Netzseitige Kabelreihe. Wenn das System eine ServoCylMotion-Versorgung verwendet, 29V Stromversorgungsoptionen stellen Sie den relevanten Kontext zu den Leistungsbauteilen bereit.
Länge, Stromstärke und Drahtquerschnitt gemeinsam überprüfen
Die Kabellänge ist keine isolierte Option. Längere Leiter erhöhen den Widerstand, und unter Last kann dies zu Spannungsverlusten oder Erwärmung führen, wenn die Größe der Leiter, die Verbindungen oder der Widerstand der Stecker nicht angemessen sind.
Externe Aktuatorverlängerungsanleitungen von Progressive Automations weisen ausdrücklich darauf hin, dass Drahtquerschnitt und Verbindungsqualität wichtig sind, wenn ein Aktuatorkabel verlängert wird. Ein Pololu-Verlängerungskabelbeispiel zeigt ebenfalls, wie die Anzahl der Leiter, der Querschnitt, der Steckertyp und die Rückmeldungsverkabelung zur gleichen Baugruppenbeschreibung gehören.
Zur Überprüfung geben Sie die nominale Systemspannung, den erwarteten Betriebs- oder Spitzenstrom an, falls bekannt, die angeforderte Länge, die Anzahl der Leiter, den Rückmeldungs typ und die vorhandene Drahtgröße an, wenn die neue Baugruppe ein bestehendes Design ersetzt.
ServoCylMotion kann projektspezifische Änderungen der Länge und des Drahtquerschnitts überprüfen, aber es gibt keine allgemeingültige maximal veröffentlichte Länge, die für jedes Aktuatorensystem gilt.
Sichern Sie den Stecker, das Gegenstück und die Pinbelegung
Ein mechanisch passender Stecker ist nicht automatisch elektrisch kompatibel. Das Gegenstück und die Kontaktfunktionen sollten an beiden Enden kontrolliert werden.
Bereitstellen von:
• Aktuator-, Controller- und Stromversorgungs-Teilenummern;
• Steckertyp und -geschlecht;
• Anforderungen an das Schlüsseln oder Verriegeln;
• Pinbelegung und Polarität;
• Motorstromkontakte;
• Hall-, Limit-, Potentiometer-, Encoder- oder andere Rückmeldekontakte;
• jede Verzweigungs- oder Mehrfachsteckeranordnung.
Industrielle Lieferanten wie Phoenix Contact und Altech zeigen, wie der Steckergröße, die Anzahl der Pins, die Abschirmung, der Anschlusstil und die Schnittstellen am Panel innerhalb einer Kabelfamilie variieren können.
Die lokalen Projektdaten von ServoCylMotion unterstützen die Modifikation von Steckern und die Überprüfung maßgeschneiderter Schnittstellen. Die endgültige Kompatibilität sollte anhand der tatsächlichen Verbindungshardware und der genehmigten Pinbelegung bestätigt werden.
Behandeln Sie Motorstrom, Rückmeldungen und Routing als separate Prüfungen.
Einige Aktuatorsysteme halten Motorleistung und Rückführung in separaten Leitungen; andere kombinieren sie. Die richtige Architektur hängt von Strom, Signaltyp, Anschlusskapazität, Verlegung und Bedingungen des elektrischen Rauschens ab.
Rückführungsleiter können eine sorgfältigere Verlegung oder Abschirmung erfordern als Motorleistungsleiter. Actuonix OEM Anpassungsleitfaden beinhaltet zusätzliche Leiter, Abschirmung und proprietäre oder verriegelte Anschlussänderungen als projektspezifische Kabeloptionen. Das bedeutet nicht, dass jede Baugruppe eine Abschirmung benötigt; es bedeutet, dass die Signalarchitektur vor der Genehmigung des Kabels identifiziert werden sollte.
Der Installationsaufwand spielt ebenfalls eine Rolle. Ein Kabel, das fest in einem Gehäuse installiert ist, hat eine andere mechanische Aufgabe als eines, das sich bei jedem Maschinenzyklus biegt. Geben Sie an, ob das Kabel fest, gelegentlich bewegt oder wiederholt gebogen wird, und geben Sie die Bedingungen für Biegeradius, Vibration, Abrieb, Feuchtigkeit und Temperatur an. Fachprodukte für kontinuierliche Bewegung wie igus Sensor-/Aktuator-Kabelbaugruppen behandeln das Biegeverhalten als Auswahlvariable.
Für eine Gerätschaft-zu-Gerätschaft-Überprüfung verwenden Sie das Systemkompatibilitätsprüfung um den Aktuator, den Controller, die Versorgung, den Anschluss und die Kabeldefinition auszurichten.
ServoCylMotion Anpassungsumfang
Die aktuellen örtlichen Beweise unterstützen die folgenden Kategorien der Projektprüfung:
Bereich
Prüfungsumfang
Kabellänge
Abstimmung von Verlegung, Servicezugang, elektrischer Last und Installationsgeometrie
Drahtquerschnitt
Überprüfen Sie die Leitergröße im Vergleich zu den Systemanforderungen
Endterminierung
Überprüfen Sie den Anschlusspunkt auf der Geräteseite oder eine andere genehmigte Termination
Individuell geformtes Interface
Bewerten Sie einen projektspezifischen geformten Anschluss, wo geeignet
Identifikation
Überprüfen Sie Etiketten, Kundenartikelnummern und Anforderungen an Strichcodes
Verpackung
Überprüfen Sie die Gesamtheit oder die individuelle Projektverpackung
Dies sind Konfigurationskategorien, keine unbegrenzten Verfügbarkeitsversprechen. Für eine breitere Anpassung von Aktuatoren, Verdrahtung, Halterungen und Systemen siehe unser Engineering für lineare Bewegung OEM/ODM.
Engineering Überprüfungscheckliste
Verwenden Sie dieses Bewertungsset, um elektrische, mechanische, Routing-, Identitäts- und Validierungsanforderungen vor der Freigabe der Kabel-BOM abzustimmen.
Anforderung
Bereit zu stellende Informationen
Kabel-Funktion
Netzsteuereingang, Motorleistung, Feedback/SIGNAL oder kombinierte Baugruppe
Steckvorrichtungen
Aktuator-, Steuerungs-, Stromversorgungs- oder andere Geräte-IDs
Elektrische Last
Nennspannung und erwartete Strom-/Lastinformationen
Leiter
Benötigte Leiteranzahl und Feedbacktyp
Stecker A / B
Familie, Geschlecht, Kodierung, mating part, termination
Pin-Karte
Pinbelegung, Polarität, Drahtfarben oder kontrollierte Zeichnung
Länge
Zielgesamtgröße und alle Astlängen
Routing
Fest, gelegentliche Bewegung oder wiederholtes Biegen
Umwelt
Temperatur, Vibration, Abrieb, Feuchtigkeit, Staub
OEM-Identität
Kundenartikelnummer, Barcode, Etikett, Kennzeichnung
Verpackung
Menge, einzeln oder andere Verpackungsanforderungen
Projektvolumen
Prototyp und erwartete Produktionsmenge
Validierung
Erforderliche Inspektions-, Prüf-, Compliance- oder Dokumentationskriterien
Häufig gestellte Fragen
Welche Informationen sind erforderlich, um ein benutzerdefiniertes Aktuarkabel zu spezifizieren?
Geben Sie die angeschlossenen Geräte, Kabelfunktion, Spannungs-/Strominformationen, Leiteranzahl, Feedbacktyp, Stecker und Pinbelegung, Zielgröße, Routing-Bedingungen, Umgebung, Menge sowie Identifikations- oder Dokumentationsanforderungen an.
Kann die Kabellänge angepasst werden?
Ja, eine Überprüfung der benutzerdefinierten Länge wird unterstützt. Die Genehmigung sollte nicht nur die Länge berücksichtigen, sondern auch die elektrische Last, die Leitergröße, das Routing, die Stecker und die Signalarchitektur.
Braucht ein längeres Kabel automatisch einen größeren Leiterquerschnitt?
Nein. Es kann eine Überprüfung der Leitergröße erforderlich sein, abhängig von Strom, Systemspannung, Routenlänge, Widerstand des Steckverbinders, zulässigem Verlust und thermischen Bedingungen.
Kann die Motorleistung und das Feedback ein Kabel teilen?
Einige Systeme kombinieren sie, andere halten sie getrennt. Die Entscheidung hängt von Strom, Feedbacktyp, Anzahl der Steckerpins, Abschirmungsbedürfnissen und der Steuerungsarchitektur ab.
Kann der Stecker und die Pinbelegung an mein Steuerungsbox angepasst werden?
Connectoränderungen und kundenspezifische geformte Schnittstellen werden als Projektüberprüfungskategorien unterstützt. Stellen Sie den passenden Stecker, das Pin-Layout, die Polarität und die Identifizierung des Steuerkastens zur Verfügung.
Ist ein fester Kabel für wiederholte Biegungen geeignet?
Nicht standardmäßig. Wiederholte Bewegungen verändern die mechanischen Anforderungen an das Kabel und die Abzweigung. Geben Sie während der Überprüfung den Bewegungsweg und die Biegeeinschränkungen an.
Können Etiketten, Teilenummern, Barcodes und Verpackungen angepasst werden?
Der aktuelle Projektverlauf unterstützt die Kundenidentifizierung und die Überprüfung der Verpackung, einschließlich der Etikettierung mit Teilenummern/Barcodes und projektspezifischem Pack-Out.
Vorteile für die OEM-Kabelintegration
Eine an den Anforderungen orientierte Kabelüberprüfung reduziert Unklarheiten zwischen elektrischem Lasten, Steckeranpassung, Pinbelegung, Routing und OEM-Teileidentität. Die gleichzeitige Definition dieser Punkte hilft der Technik und dem Einkauf, eine klarere Kabel-BOM zu erstellen, vermeidbare Nacharbeiten im Feld zu reduzieren und die Aktuator-, Steuerungs-, Spannungsversorgungs- und Verdrahtungsschnittstellen vor der Produktionsfreigabe in Einklang zu bringen.
Senden Sie Ihre Kabelanforderungen
Senden Sie Ihre Kabelanforderungen mit Teilenummern des Geräts, Informationen zu Spannung/Strom, Stecker und Pinbelegung, Zielgröße, Routingbedingungen, Umgebung, Menge, Etikettierung, Verpackung und erforderlichen Validierungsdokumenten.
