Atuador Linear ZT17

Descrição

O atuador linear ZT17 é um modelo DC29V para aplicações que necessitam de movimento linear lento e controlado, dentro de um limite de empurrar publicado de 2000 N. O registro do produto local lista uma faixa de velocidade de 3–8 mm/s, opções de curso de 10 a 500 mm, um ciclo de trabalho de 10% e uma dimensão de instalação de pelo menos 125 mm.

Para compradores comparando modelos na mesma plataforma, o seletor de produtos fornece o contexto familiar mais amplo. O ZT17 deve ser selecionado em torno de um ponto de operação real, em vez de assumir que o empurrão máximo, a maior velocidade e o maior curso estão disponíveis juntos.

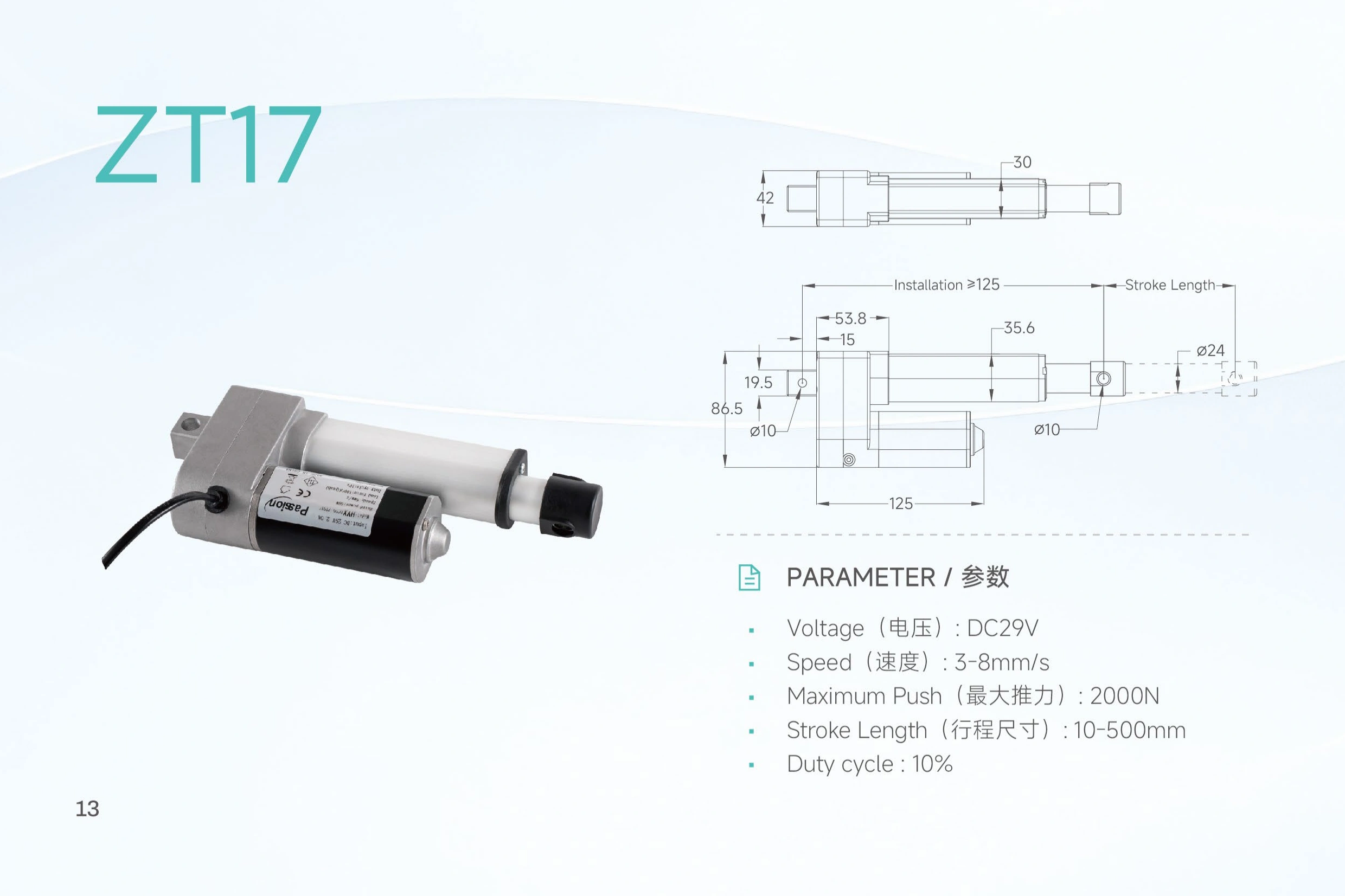

Especificações Publicadas do ZT17

Se seu projeto ainda estiver na fase de seleção de família, reveja o mais amplo faixa do atuador linear antes de finalizar o modelo.

Como Interpretar 2000N, 3–8mm/s, e 10–500mm

O ZT17 é publicado com um valor máximo de empurrão de 2000 N e uma faixa de velocidade de 3–8 mm/s. Estes são limites independentes, a menos que dados de desempenho em nível de configuração estabeleçam uma combinação específica de força-velocidade.

Essa distinção é importante para uma aplicação em câmera lenta. Um comprador pode precisar de 2000 N a uma velocidade de carga específica ou pode precisar de uma carga de trabalho menor ao manter o movimento próximo à faixa superior da velocidade. O registro atual do ZT17 não inclui uma curva força-velocidade ou tabela de velocidade carregada, portanto a consulta correta é carga de trabalho + velocidade requerida sob essa carga.

O mesmo princípio se aplica ao curso. O intervalo de 10-500 mm define a cobertura de viagem publicada, mas o curso selecionado ainda afeta o envelope completo do mecanismo. Antes da liberação, verifique o espaço recolhido, a folga estendida, a posição do suporte, a estrutura próxima e o caminho dos cabos anexados.

Para a preparação de requisitos iniciais, o guia de dimensionamento do atuador pode ajudar a organizar entradas de carga, velocidade, curso, geometria e ciclos antes de uma revisão de ajuste do ZT17.

Referência de Montagem Compacta e Embalagem

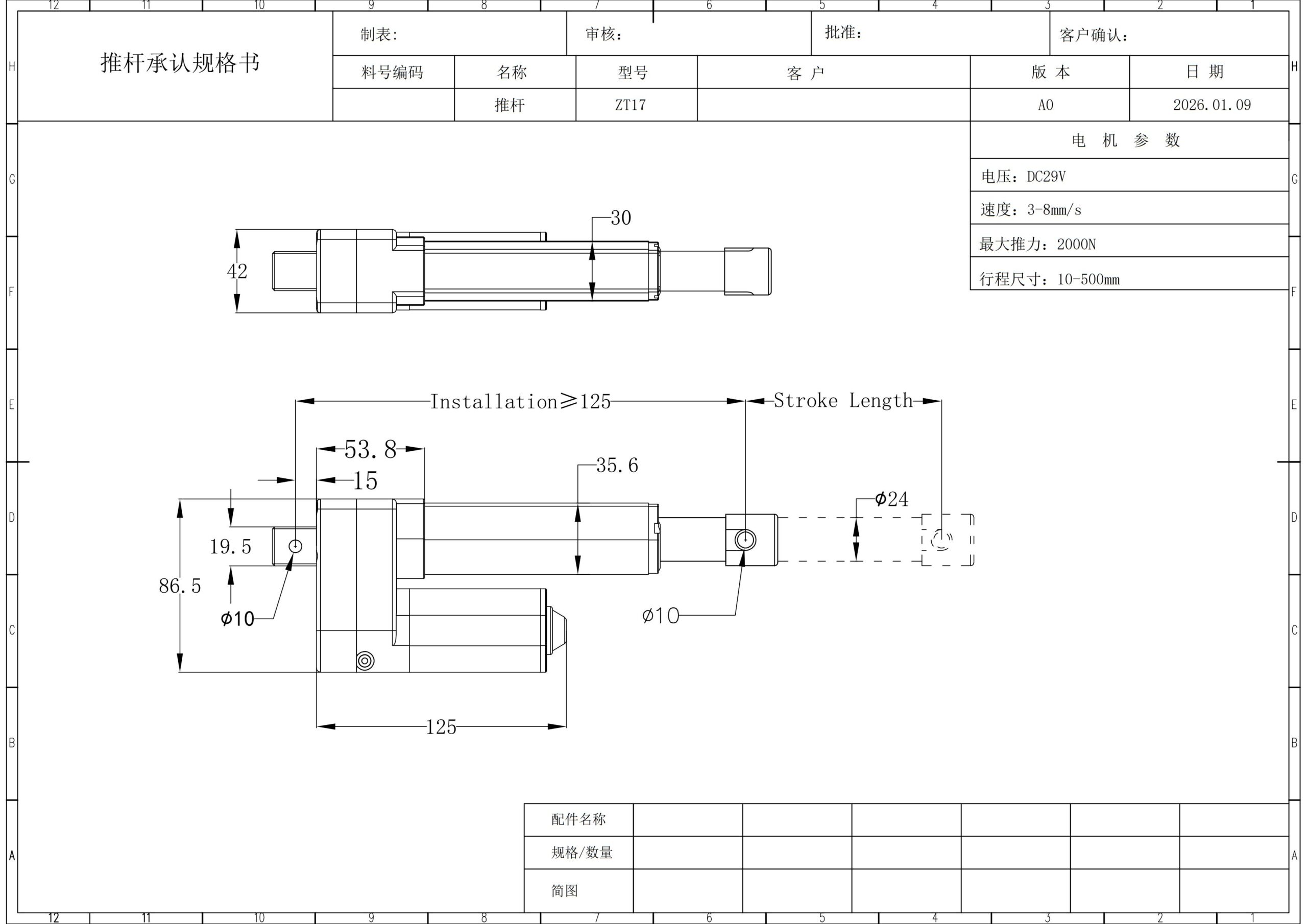

O registro local do ZT17 lista uma dimensão de instalação de pelo menos 125 mm, uma altura de perfil de 86,5 mm, largura do motor de 42 mm, tubo externo de 30 mm, tubo de extensão de 24 mm e um furo de clevis de Ø10 mm. Também registra uma extensão de 53,8 mm da carcaça do motor, largura do suporte de pino de 15 mm e espessura da fixação de extensão de 35,6 mm.

Essas dimensões são úteis para a embalagem preliminar, mas não devem substituir um desenho liberado e tolerado. Antes de usinar peças de encaixe ou travar locais de suporte, confirme:

• datums de montagem frontal e traseira;
• diâmetro do pino, ajuste e largura do suporte;
• geometria recolhida e estendida para o curso selecionado;
• folga do motor e do cabo;
• alinhamento durante todo o percurso de viagem ou arco operacional;
• estrutura ao redor em ambas as extremidades;
• se o mecanismo introduz carga lateral ou alavanca variável.

A verificação de instalação mais útil é o envelope de movimento completo, não apenas as dimensões do corpo em uma posição.

Planejamento de Energia, Controle e Sistema

ZT17 é registrado localmente como um modelo DC29V. As evidências de modelo disponíveis não estabelecem consumo de corrente, corrente de partida, detalhes de fiação, conectores, opções de feedback, comportamento de final de curso ou uma combinação específica de controlador.

Esses itens devem ser tratados como questões de configuração em nível de sistema. Defina como a direção será comandada, como a viagem será parada, se o feedback de posição é necessário, se mais de uma unidade em movimento deve coordenar e quais proteções a arquitetura de energia requer.

Para uma revisão mais ampla do sistema, use o guia de compatibilidade do sistema. Você também pode comparar as opções de fonte de alimentação de 29V, mas a combinação real só deve ser liberada após a confirmação da capacidade de corrente, fiação, conectores e requisitos de controle para a configuração escolhida do ZT17.

Informações a Enviar para uma Revisão de Ajuste do ZT17

Uma consulta B2B útil deve descrever uma condição operacional real em vez de valores máximos isolados.

Este conjunto de entradas torna possível revisar o atuador em relação a um ponto operacional definido e envelope de integração.

Lista de Verificação para Orçamento e Liberação

Antes de liberar uma configuração do ZT17, verifique os seguintes itens conforme aplicável:

1. Carga de trabalho e direção da carga estão definidas.
2. A velocidade necessária é indicada sob a carga esperada.
3. O curso e as folgas de ambos os pontos finais estão confirmados.
4. A geometria do suporte é verificada em relação a um desenho liberado.
5. O valor do ciclo de trabalho de 10% é revisado em relação ao padrão de operação real.
6. A capacidade de corrente da fonte de energia e a proteção são confirmadas.
7. Os requisitos de limite, feedback e controle são definidos.
8. As condições ambientais são declaradas.
9. Documentos técnicos e de inspeção necessários são identificados antes da liberação do pedido.

Onde o ZT17 é um bom ponto de partida

O ZT17 é um modelo útil para avaliar quando o design exige operação em DC29V, movimento deliberadamente lento dentro da faixa publicada de 3-8 mm/s, requisitos de empurrar dentro do limite de 2000 N e deslocamento entre 10 e 500 mm.

Sua faixa de baixa velocidade pode ser relevante onde o mecanismo se beneficia de movimento controlado em vez de reposicionamento rápido. No entanto, a página não deve ser usada para assumir uma combinação não verificada, como 2000 N a 8 mm/s. Aplicações que requerem um ponto de operação de força-velocidade documentado, classificação de tração, método de feedback, classificação ambiental, requisito de corrente ou tolerâncias dimensionais controladas devem solicitar esses itens antes da liberação do design.

ZT17 FAQ

O ZT17 pode entregar 2000 N a 8 mm/s?

Esse ponto de operação não está estabelecido pelo registro disponível do ZT17. As informações publicadas fornecem até 2000 N de empurrar e uma faixa de velocidade de 3-8 mm/s, mas nenhuma tabela de força-velocidade confirma quais combinações são suportadas. Forneça a carga de trabalho necessária e a velocidade carregada para revisão.

Quais comprimentos de curso estão publicados para o ZT17?

O registro do produto local lista uma faixa de curso de 10-500 mm. O curso selecionado ainda deve ser verificado em relação ao espaço retraído, à folga estendida e às posições finais do suporte.

Qual espaço de montagem devo reservar?

O registro lista uma dimensão de instalação de pelo menos 125 mm, altura do perfil de 86,5 mm, largura do motor de 42 mm, tubo externo de 30 mm, tubo de extensão de 24 mm e um furo de clevis de Ø10 mm. Trate isso como referências preliminares até que o desenho liberado seja revisado.

O que significa o ciclo de trabalho de 10% em minutos?

O registro local não especifica a base de tempo ou as condições de teste, portanto, a porcentagem não deve ser convertida em um cronograma fixo de funcionamento/parada. Envie o padrão de ciclo esperado para que possa ser verificado em relação à configuração liberada.

O ZT17 inclui feedback de posição ou controle coordenado?

Essas funções não estão confirmadas nas evidências disponíveis do ZT17. Declare o feedback necessário e o comportamento de movimento durante a revisão do projeto para que o sistema completo possa ser avaliado.

Está disponível uma classificação de proteção ambiental?

Nenhuma classificação específica do ZT17 está estabelecida nas evidências locais atuais. Forneça as condições esperadas de temperatura, poeira, umidade e corrosão para que a qualificação necessária possa ser verificada.

Resumo das Vantagens do ZT17

O ZT17 combina operação em DC29V com uma faixa de velocidade publicada deliberadamente lenta de 3–8 mm/s, até 2000 N de empuxo, e cobertura de curso de 10–500 mm. Sua geometria de referência compacta começa com uma dimensão de instalação de 125 mm e inclui um furo de clevis de Ø10 mm, além de dimensões detalhadas do tubo e do envelope do motor para trabalhos iniciais de layout.

A abordagem de seleção mais forte é usar esses limites verificados como ponto de partida, em seguida, confirmar a velocidade real carregada, desenho de montagem liberado, padrão de funcionamento, requisito de potência, método de controle, ambiente e documentação antes da liberação do projeto.

Solicitar uma Revisão de Configuração do ZT17

Envie sua carga de trabalho, velocidade carregada exigida, curso, espaço de instalação disponível, geometria do mecanismo, ciclo, ambiente, requisito de controle, quantidade e documentos requeridos através da página de contato do projeto. A revisão pode então se concentrar em um ponto de operação definido do ZT17 em vez de combinar limites principais independentes.
