Atuador Linear Servo DG95 — 15 kN, Curso de 250 mm

Descrição

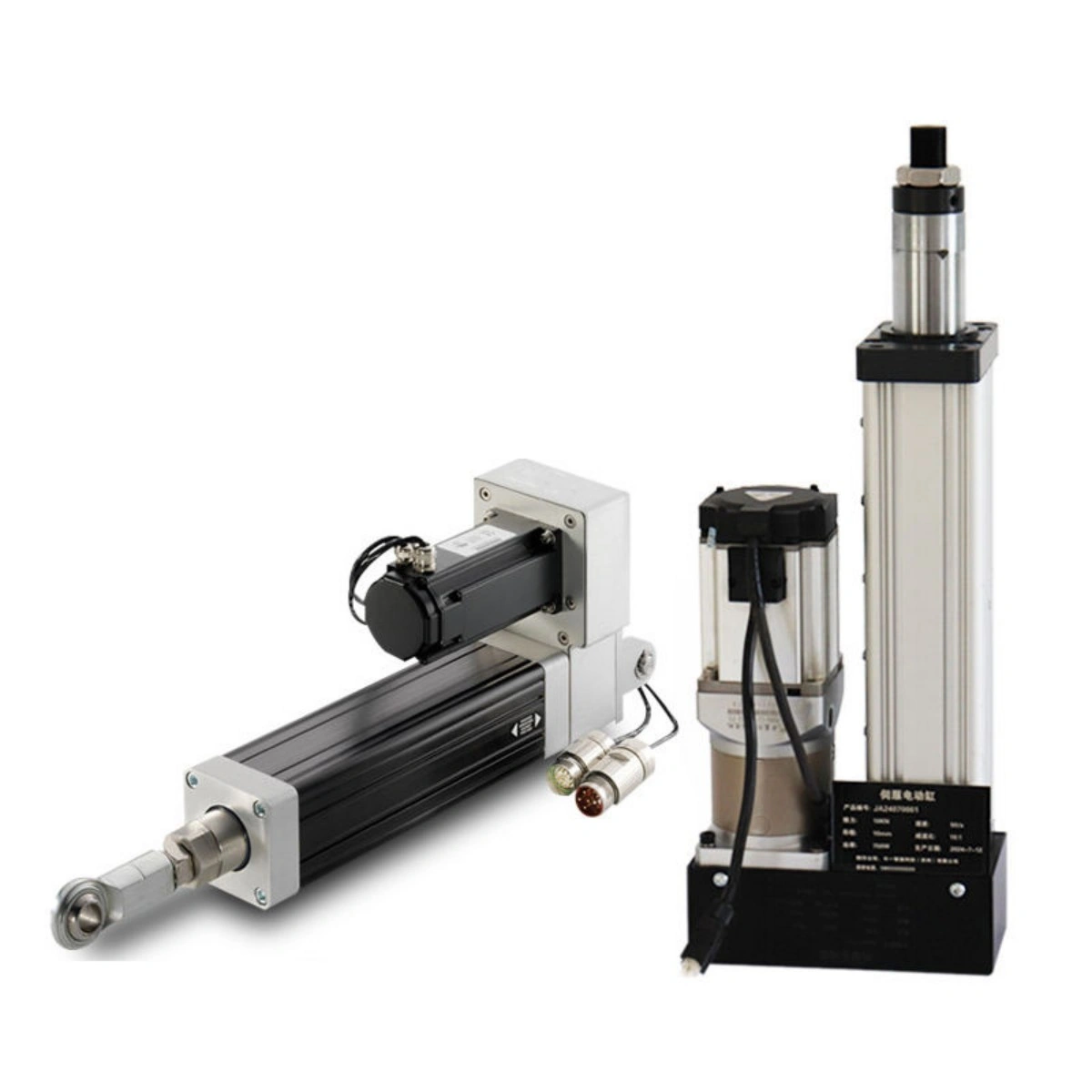

O DG95-1.5T-250-5Z é um atuador linear servo do tipo haste, construído em torno de uma transmissão de parafuso esférico para movimento industrial controlado. Os dados do projeto local especificam 15 kN de empuxo nominal, 250 mm de curso efetivo, e 83,3 mm/s de velocidade nominal, com um motor servo de 1,5 kW, 5 mm de avanço do parafuso, e relação de redução de 1:2.

Esta configuração é destinada a fabricantes de máquinas que precisam de um eixo linear compacto e rígido para prensagem, posicionamento, levantamento, manuseio ou equipamentos de teste. Para a liberação do projeto, devem ser revisados juntos a carga de trabalho, velocidade sob carga, perfil de ciclo, orientação, montagem, arquitetura de controle e documentação necessária, ao invés de tratar valores principais como um ponto de operação universal.

Para um contexto mais amplo da série, veja a categoria de cilindro servo.

Especificações do DG95-1.5T-250-5Z

Estes valores descrevem a configuração documentada do DG95-1.5T-250-5Z. Antes de projetar partes acopladas, solicite o desenho liberado mais atual para que dimensões, tolerâncias, orientação dos cabos e detalhes de montagem possam ser verificados em relação à sua revisão da máquina.

Entenda a Força, Curso e Limite de Velocidade

Os três valores principais respondem a diferentes perguntas de seleção: força descreve o nível de saída nominal, curso descreve a viagem disponível e velocidade descreve a taxa de movimento documentada. Eles não devem ser automaticamente interpretados como uma garantia de que toda carga, aceleração, perfil de trabalho e condição de velocidade podem ser combinados sem revisão.

Uma página de concorrente classificada como 15 kN observa explicitamente que sua força máxima e velocidade máxima utilizam diferentes configurações de acionamento. Isso não define o desempenho do DG95, mas reforça uma regra de engenharia sólida: forneça o carga de trabalho requerida e a velocidade requerida sob essa carga ao solicitar uma verificação de configuração.

Use o fluxo de trabalho de dimensionamento do atuador para organizar essas entradas antes da cotação.

Referência de Integração Mecânica

O perfil do corpo de 95 × 95 mm e o comprimento retraído de 873 mm oferecem ao projetista um envelope inicial para o trabalho de layout. A haste do pistão Ø50 mm termina em uma rosca M39 × 1.5, enquanto a interface frontal inclui o padrão de passo e orifícios de montagem listados de Ø67.9 mm.

A haste deve ser tratada principalmente como um membro de transmissão de força axial. Se a aplicação introduzir cargas deslocadas, carregamento lateral, ferramentas longas não suportadas ou uma massa móvel com momento de overturning substancial, inclua orientação externa no design da máquina e forneça a geometria da carga durante a revisão.

Para eixos verticais, também especifique se o mecanismo deve manter a posição após a perda de potência. Estratégia de freio, contrapesos, restrição mecânica e segurança em nível de máquina são decisões de aplicação que devem ser confirmadas antes do lançamento.

Considerações de Controle e Referência

Os dados locais listam três chaves de proximidade. Esses podem suportar funções discretas de limite ou referência, mas não devem ser tratados como um substituto para o feedback de posição em laço fechado do motor servo.

Ao solicitar uma cotação, identifique o controlador ou a plataforma de movimento desejada, o método de retorno à posição inicial, a lógica de limite necessária, a interface de comando e se o eixo deve coordenar com outros eixos de movimento. Se você precisar de desenhos, referências de fiação ou arquivos de integração, revise os disponíveis recursos de documentação técnica.

Informações a Enviar para Seleção

Fornecer essas informações cedo ajuda a engenharia a distinguir uma verificação de configuração simples de um projeto que precisa de um parafuso diferente, proporção de acionamento, arranjo de suporte ou tamanho de eixo.

Onde o DG95 se Encaixa Melhor

O DG95 é um candidato forte quando sua máquina precisa de um eixo servo estilo haste compacto, uma classe de deslocamento de 250 mm e uma classe de empuxo de 15 kN com movimento programável. As categorias típicas de projeto incluem prensa, aperto, levantamento controlado, manuseio de materiais, montagem automatizada e equipamento de teste.

É uma combinação mais fraca quando o mecanismo impõe grandes cargas laterais não gerenciadas, quando o deslocamento necessário excede o curso documentado, ou quando o projeto depende de um requisito ambiental, de freio, de feedback ou de ciclo de vida que ainda não foi confirmado para esta configuração exata.

FAQ

É 15 kN a classificação documentada do DG95?

Sim. O registro local do DG95 lista 1,5 toneladas / 15 kN como o empuxo nominal para DG95-1.5T-250-5Z. Seu perfil de carga de trabalho e ciclo ainda deve ser revisado para a aplicação.

Qual é o deslocamento utilizável?

O curso efetivo documentado é de 250 mm.

83,3 mm/s é um valor sem carga ou com carga?

O registro do projeto o rotula como velocidade nominal, mas não fornece uma curva de força-velocidade completa na evidência bloqueada. Especifique a velocidade necessária na carga de trabalho real para a revisão da configuração.

Os três sensores de proximidade fornecem feedback servo?

Não. São dispositivos de proximidade discretos para funções de limite ou referência. O feedback servo em laço fechado é uma função de controle separada.

O eixo pode ser usado verticalmente?

O movimento vertical é uma categoria de aplicação relevante, mas os requisitos de sustentação, freio, contrapeso, orientação e segurança da máquina devem ser revisados para a instalação específica.

O que deve ser confirmado antes de usinar suportes?

Solicite o desenho dimensional atual liberado e verifique o padrão de montagem, a interface da extremidade do eixo, as tolerâncias e a orientação do cabo ou motor.

Resumo das Vantagens

DG95-1.5T-250-5Z combina um empuxo nominal documentado de 15 kN, 250 mm de deslocamento, 83,3 mm/s de velocidade nominal, transmissão por parafuso de esfera, perfil de corpo compacto de 95 mm e interfaces mecânicas detalhadas em um único pacote de movimento servo. Seu valor mais forte não é apenas a saída principal, mas a capacidade de revisar carga, movimento, montagem, sensoriamento e documentação como um eixo específico para a aplicação antes da liberação do projeto.

Solicite uma Revisão de Configuração do DG95

Envie sua carga de trabalho, velocidade necessária sob carga, deslocamento, perfil de ciclo, desenho de instalação, plataforma de controle, ambiente, requisito de sustentação, quantidade e documentos necessários. A ServoCylMotion pode usar essas informações para verificar a configuração do DG95-1.5T-250-5Z em relação às suas necessidades da máquina.
