Atuador Linear ZT11

Descrição

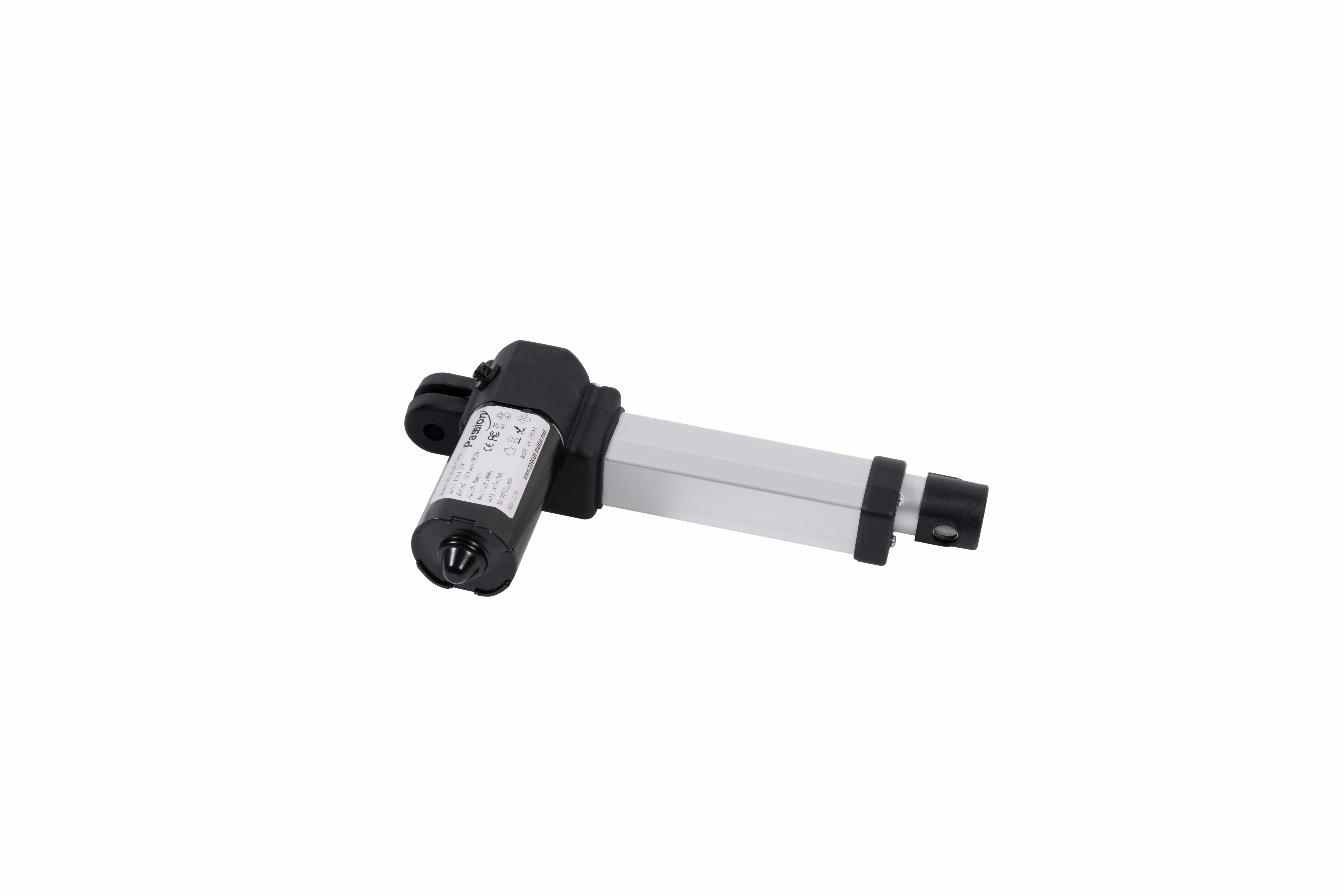

O atuador linear ZT11 é um modelo DC29V projetado para aplicações que necessitam de um envelope de montagem compacto, com capacidade de empuxo publicada de até 2000 N, uma faixa de velocidade de 5–30 mm/s e opções de curso de 10 a 500 mm. Seu registro de produto local também lista um ciclo de trabalho de 10% e uma dimensão mínima de instalação de 130 mm.

Para compradores comparando modelos dentro da mesma plataforma, o Faixa de atuadores da série ZT fornece o contexto mais amplo da família. O ZT11 deve ser avaliado como uma escolha de ponto de operação específico, em vez de combinar os maiores valores de força, velocidade e curso em uma configuração assumida.

Especificações Publicadas do ZT11

Se você ainda está comparando arquiteturas ou estilos de montagem, revise o mais amplo faixa do atuador linear antes de congelar a escolha do modelo.

Como Interpretar Força, Velocidade e Curso

O ZT11 é publicado com um valor máximo de empuxo de 2000 N e uma faixa de velocidade de 5–30 mm/s. Esses números devem ser tratados como limites publicados independentes, a menos que uma tabela de desempenho em nível de configuração prove o contrário.

Isso é importante porque um atuador que atinge a extremidade superior de sua faixa de velocidade pode não entregar o valor máximo de empuxo nesse mesmo ponto de operação. O registro local do ZT11 não inclui uma curva força-velocidade ou tabela de velocidade carregada. Para seleção, forneça a carga de trabalho necessária e a velocidade necessária sob essa carga, em vez de solicitar "força máxima e velocidade máxima" juntas.

O mesmo princípio se aplica ao curso. A faixa publicada de 10 a 500 mm define o envelope de deslocamento disponível no registro local, mas uma configuração específica liberada deve ainda ser verificada quanto ao comprimento de instalação, folga no ponto final e qualquer efeito no mecanismo circundante.

Para comparações em família próximas, o modelo ZT09 oferece um envelope de força publicado diferente, enquanto o modelo ZT12 estende a família para um deslocamento mais longo. Essas páginas são úteis para comparação de modelos; elas não alteram os limites verificados do ZT11 mostrados aqui.

Referência de Montagem Compacta

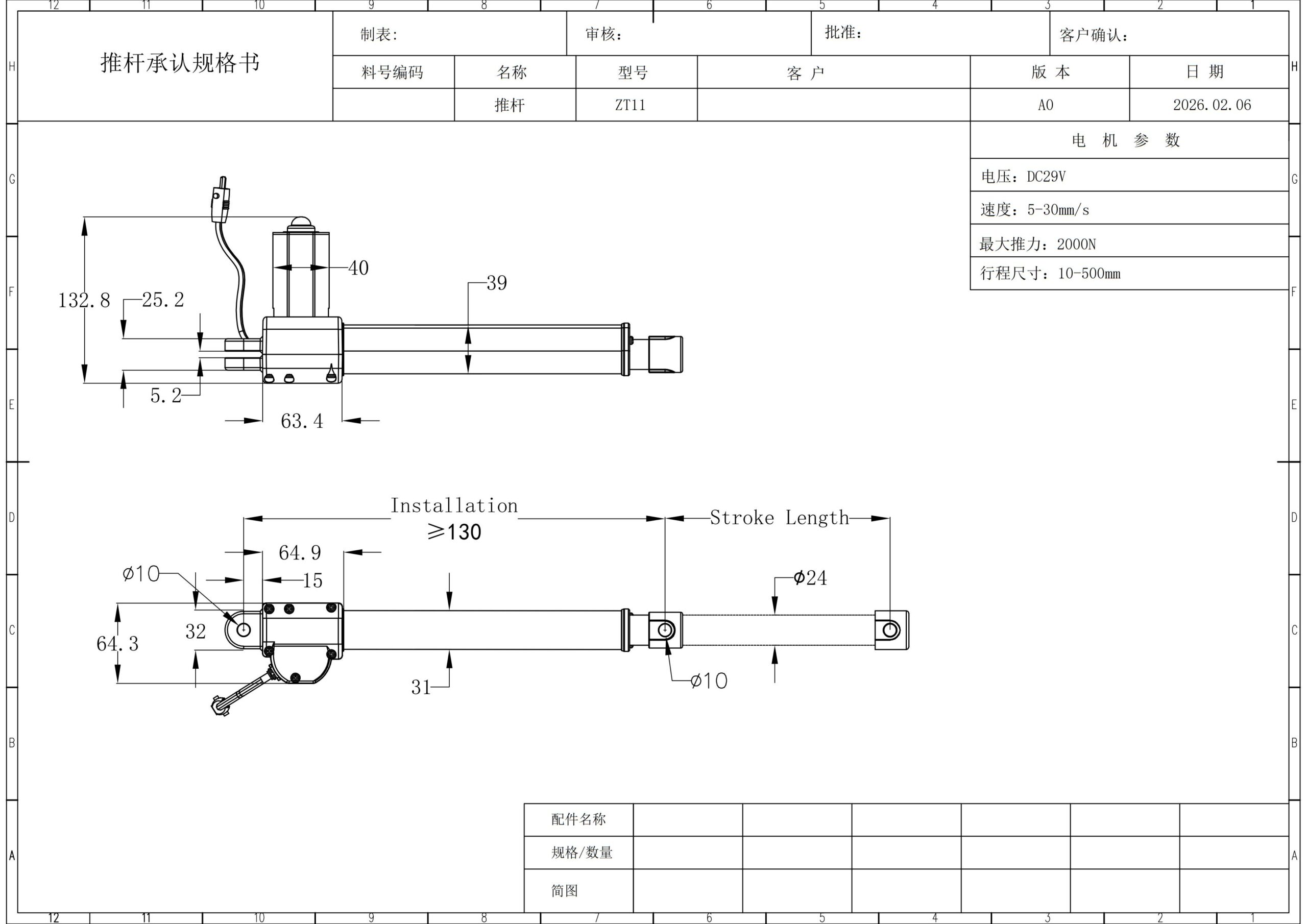

O registro local do ZT11 lista uma dimensão de instalação de pelo menos 130 mm, um furo de pino de Ø10 mm, um eixo de Ø24 mm, um comprimento de motor de 63,4 mm, uma largura de motor de 40 mm e uma altura total de 132,8 mm.

Esses valores são úteis durante o início do empacotamento e layout do mecanismo, mas não devem substituir um desenho liberado e com tolerâncias. Antes de fixar as posições dos suportes ou usinar peças de acoplamento, confirme:

• datums de montagem frontal e traseira;
• ajuste do pino e largura do suporte;
• geometria recolhida e estendida para o curso escolhido;
• estrutura próxima através do deslocamento completo;
• alinhamento através do arco operacional ou caminho de guia;
• folga de cabo e motor.

Para uma instalação compacta, verifique o envelope de movimento completo em vez de apenas o corpo do atuador em um ponto final.

Planejamento de Energia, Controle e Sistema

ZT11 é registrado localmente como um modelo DC29V. A exigência de corrente, corrente de partida, detalhes de fiação, opções de feedback, comportamento de fim de curso e compatibilidade do controlador não estão estabelecidos nas evidências disponíveis do ZT11.

Por essa razão, o atuador deve ser tratado como um componente em um sistema de movimento completo. Antes da liberação, defina como a direção será comandada, como o deslocamento será interrompido, se o feedback de posição é necessário e como a fonte de energia será dimensionada e protegida.

Para o lado da energia, o fonte de alimentação de 29V do site pode ser revisto como uma categoria de sistema, mas qualquer emparelhamento real deve ser confirmado para a configuração selecionada do ZT11. Se a aplicação precisar de uma interface de usuário local, o intervalo de painel de controle embutido também pode ser considerado durante o planejamento do sistema sem assumir compatibilidade direta.

Informações a Enviar para uma Revisão de Ajuste do ZT11

Uma consulta útil deve descrever um ponto de operação real. Incluir:

Esses inputs permitem que a configuração seja revisada em relação à aplicação real, em vez de valores isolados de cabeçalho.

Lista de Verificação para Orçamento e Liberação

Antes que uma configuração ZT11 seja liberada para um projeto, verifique os seguintes itens, conforme aplicável:

1. Carga de trabalho e direção da carga estão definidas.
2. A velocidade necessária é indicada sob a carga esperada.
3. O curso e as folgas de extremidade estão confirmados.
4. A geometria de montagem é verificada contra um desenho liberado.
5. O valor do ciclo de trabalho de 10% é revisado em relação ao cronograma de operação real.
6. Os requisitos de fonte de alimentação e corrente são confirmados.
7. Os requisitos de limite, feedback e controlador são definidos.
8. As condições ambientais são declaradas.
9. Documentos técnicos e de inspeção necessários são identificados antes da liberação do pedido.

Onde o ZT11 É um Bom Ponto de Partida

O ZT11 é um modelo razoável para avaliar quando o projeto exige operação em DC29V, requisitos de empurrar dentro do limite publicado de 2000 N, deslocamento entre 10–500 mm e uma referência de montagem compacta a partir de 130 mm.

Não deve ser selecionado apenas com base nos valores máximos na tabela. Aplicações que exigem um ponto de operação força-velocidade documentado, uma classificação de tração específica, feedback definido, uma classificação ambiental verificada ou tolerâncias dimensionais controladas devem solicitar esses itens antes da liberação do projeto.

Perguntas Frequentes do ZT11

O ZT11 pode entregar 2000 N a 30 mm/s?

Esse ponto de operação não é estabelecido pelo registro disponível do ZT11. A página publica até 2000 N de empurrar e uma faixa de velocidade de 5–30 mm/s, mas não há tabela de força-velocidade mostrando quais combinações são suportadas. Forneça a carga de trabalho necessária e a velocidade carregada para revisão.

Quais comprimentos de curso estão publicados para o ZT11?

O registro do produto local lista uma faixa de curso de 10–500 mm. A configuração final ainda deve ser verificada quanto ao comprimento de instalação e folga nos pontos finais.

Qual espaço de montagem devo reservar?

O registro local lista uma dimensão de instalação de pelo menos 130 mm mais um furo de pino de Ø10 mm, eixo de Ø24 mm, comprimento do motor de 63,4 mm, largura do motor de 40 mm e altura total de 132,8 mm. Considere estas como referências preliminares até que um desenho liberado seja fornecido.

O que significa o ciclo de trabalho de 10% em minutos?

O registro local não indica a base de tempo ou as condições de teste, portanto a porcentagem não deve ser convertida em um cronograma fixo de operação/parada. Envie o padrão de ciclo esperado para revisão.

O ZT11 inclui feedback de posição ou controle sincronizado?

Essas opções não estão confirmadas nas evidências disponíveis do ZT11. Informe o feedback e o comportamento de controle necessários na consulta para que o sistema possa ser revisado corretamente.

Está disponível uma classificação de proteção ambiental?

Nenhuma classificação específica do ZT11 está estabelecida nas evidências locais atuais. Forneça as condições esperadas de temperatura, poeira, umidade e corrosão para que a qualificação necessária possa ser verificada.

Resumo das Vantagens do ZT11

O ZT11 combina uma referência de montagem compacta publicada com operação de DC29V, até 2000 N de empuxo, velocidade de 5–30 mm/s e cobertura de curso de 10–500 mm. Seu maior valor é a seleção direta em nível de modelo: os compradores podem começar a partir de dimensões locais verificadas e faixas de desempenho, e depois confirmar a velocidade real carregada, desenho de montagem, controle, potência, duty e ambiente antes de liberar uma configuração.

Solicitação de Revisão de Configuração do ZT11

Envie sua carga de trabalho, velocidade carregada necessária, curso, espaço de instalação, ciclo de operação, ambiente, requisito de controle, quantidade e documentos necessários. A ServoCylMotion pode usar essas informações para revisar se o ZT11 se adequa ao ponto de operação e quais desenhos ou detalhes de desempenho devem ser confirmados antes da liberação.
