Atuador Linear PT04

Descrição

O PT04 é uma unidade de movimento de empurrar plana DC 29V para mecanismos que necessitam de um arranjo de empurrar de baixo perfil e uma faixa de viagem configurável. O registro local do produto PT04 lista uma força de empurrar máxima de 1500 N, uma faixa de velocidade publicada de 6–35 mm/s, opções de curso de 10 a 600 mm, e um ciclo de trabalho de 10%.

Estes valores definem o envelope de seleção publicado, não um ponto de operação garantido. A carga de trabalho, a velocidade carregada necessária, o curso, a geometria de montagem, o padrão de ciclos, o método de controle e o ambiente de operação devem ser revisados em conjunto antes que uma configuração seja liberada. Para uma triagem de modelos mais ampla, compare o faixa do atuador linear antes de fixar o PT04 em um mecanismo.

Especificações do PT04

Os valores de força, velocidade e curso acima são limites publicados independentes. Se seu projeto depende de uma velocidade específica em uma carga conhecida, use o fluxo de trabalho de dimensionamento do atuador para preparar as entradas necessárias e solicitar uma verificação em nível de configuração.

Limite de desempenho e configuração

O PT04 deve ser selecionado com base na real necessidade de movimento e não apenas nos máximos destacados. O registro local não inclui uma curva de força-velocidade do PT04, curva de carga de corrente, consumo de corrente, definição de feedback, classificação de ingressos, limite de temperatura ambiente, ou par de controle aprovado.

Por essa razão, uma solicitação como “1500 N a 35 mm/s” não deve ser tratada como verificada simplesmente porque ambos os números aparecem na faixa de produtos. A revisão de engenharia deve receber a carga de empurrar de trabalho e a velocidade necessária nessa carga. Onde feedback de posição, movimento sincronizado, partida/parada suave ou uma interface específica são necessárias, esses requisitos devem ser declarados separadamente e verificados antes da liberação.

Você pode usar o seletor de produtos para organizar a triagem em nível de modelo, mas a seleção final ainda deve ser baseada no mecanismo real e no ciclo de funcionamento.

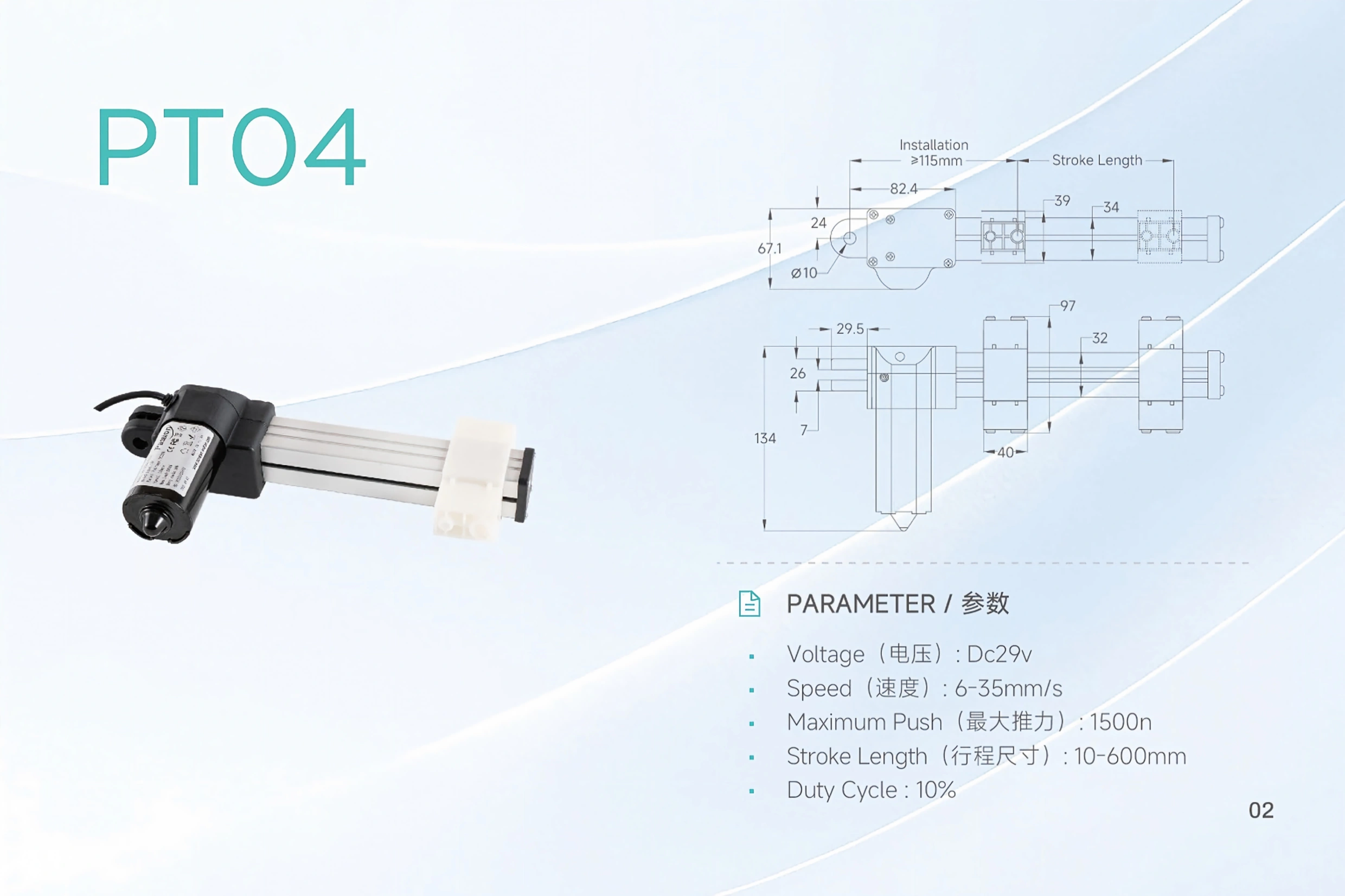

Referência de Montagem Preliminar e Dimensional

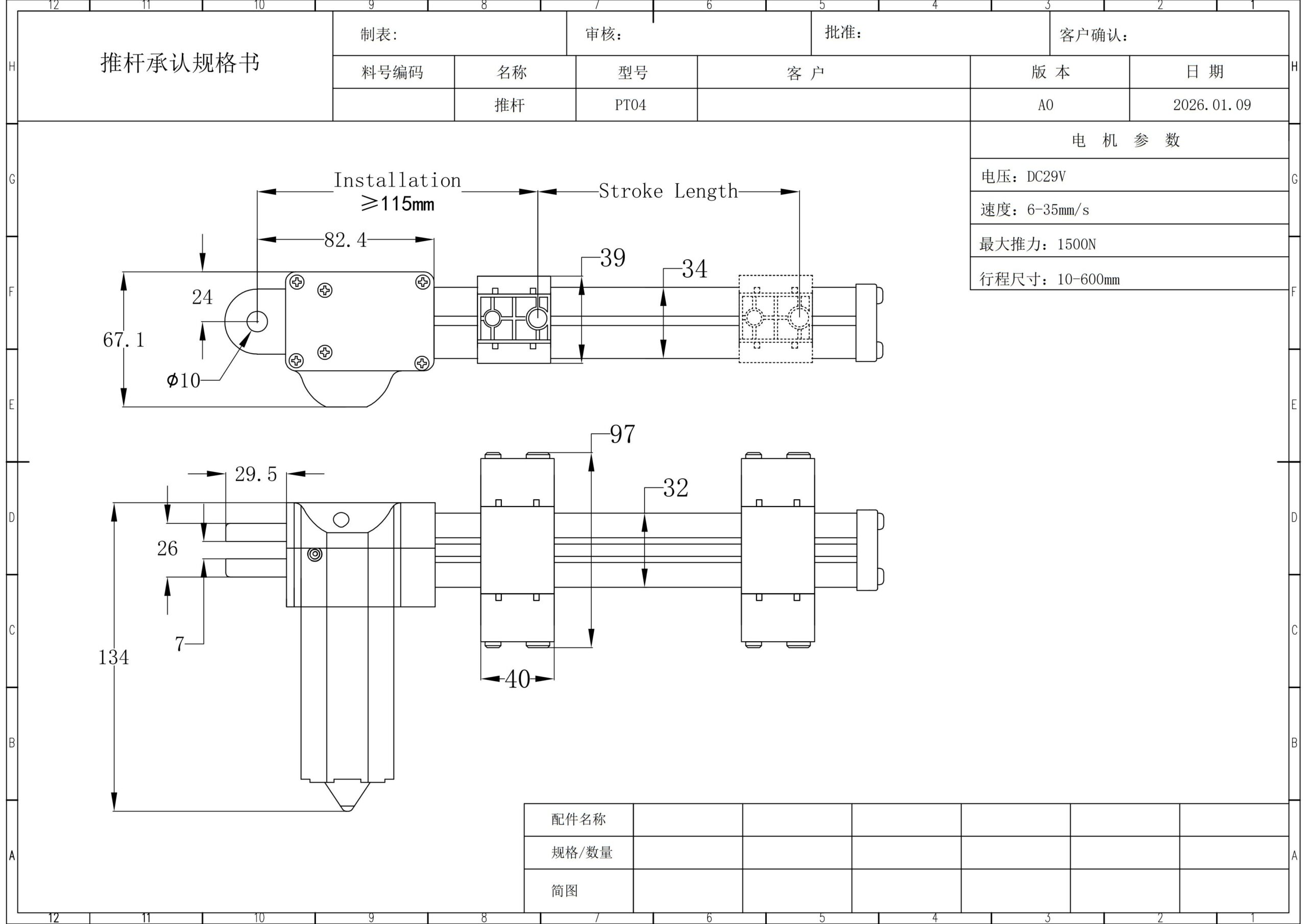

O registro de produto local atual fornece as seguintes referências dimensionais PT04. Esses valores são úteis para verificações iniciais de envelope, mas não devem ser tratados como um desenho tolerado liberado.

Antes de usinar suportes ou localizar furos de fixação, solicite o desenho atual e verifique a distância de instalação, geometria do pino, direção de carga, alinhamento e folga durante todo o curso. O área de documentação técnica é o caminho de projeto apropriado para requisitos de desenho e dados.

Entradas de Planejamento do Sistema

Um orçamento ou revisão de engenharia PT04 é mais útil quando os requisitos mecânicos e elétricos chegam juntos.

Se o PT04 for integrado a uma arquitetura de controle existente, revise as interfaces necessárias através do checklist de compatibilidade do sistema e inclua a tensão do controlador, método de comutação, expectativa de feedback e detalhes do conector na consulta.

Revisão de Ajuste: Onde o PT04 Faz Sentido

O PT04 é um candidato quando o mecanismo pode ser projetado em torno de 29V DC, uma exigência de empuxo de até o máximo publicado localmente de 1500 N, uma viagem entre 10–600 mm, e a envelope dimensional declarado. Sua forma de empuxo plano pode ser útil onde um arranjo convencional em linha é difícil de embalar, desde que a geometria de montagem final seja verificada.

O PT04 não deve ser aprovado apenas pela página quando o design depende de uma combinação específica de força-velocidade, uma classificação ambiental particular, uma tecnologia de feedback definida, uma tolerância dimensional liberada, ou uma combinação de controlador pré-aprovada. Esses itens precisam de confirmação específica do modelo.

Lista de Verificação para Orçamento e Liberação

Antes de inserir o modelo em um desenho ou especificação de compra, confirme:

• carga de empurrar de trabalho e velocidade de carga necessária;
• curso selecionado e folga de viagem total;
• geometria e alinhamento do pino de montagem;
• padrão de ciclo e tempo de descanso;
• potência e arquitetura de comutação;
• requisitos de feedback, conector e controle;
• ambiente de operação;
• desenho dimensional atual;
• quaisquer curvas de desempenho necessárias ou documentos de qualificação;
• quantidade, necessidade de amostra e cronograma alvo.

FAQ do PT04

Qual é a força máxima de empuxo do PT04?

O registro local do PT04 lista uma força máxima de empuxo de 1500 N. Este é um valor máximo e não deve ser interpretado como prova de que todas as opções de velocidade ou viagem estão disponíveis a essa carga.

Qual é a faixa de velocidade listada para o PT04?

A faixa publicada é de 6–35 mm/s. Para um design que requer uma velocidade específica sob carga, forneça a carga de trabalho e solicite confirmação em nível de configuração.

Qual faixa de curso está disponível?

O registro local lista 10–600 mm. A viagem selecionada deve ser verificada em relação ao espaço de instalação e à folga de viagem total.

Qual a voltagem que o PT04 utiliza?

O PT04 está listado como 29V DC. A arranjo completo de potência e comutação ainda deve ser revisado para o projeto.

O que significa o ciclo de trabalho de 10%?

O registro local afirma 10%, mas não fornece a base do teste ou o tempo exato de operação/parada. Use-o como um limite publicado e solicite esclarecimentos se o tempo do ciclo for crítico.

Pode-se assumir 1500 N e 35 mm/s ao mesmo tempo?

Não. A página não contém uma curva de força-velocidade do PT04 provando aquele ponto de operação. Envie a carga de trabalho e a velocidade carregada necessária para revisão.

As dimensões listadas estão prontas para a usinagem de suportes?

Eles são referências preliminares do registro do produto local. Confirme o desenho atual lançado antes de fixar as tolerâncias ou a geometria de usinagem.

Está incluída uma interface de feedback ou controlador específica?

A evidência local usada para esta página não define um. Declare o método de controle e feedback necessários na consulta para que a configuração possa ser verificada.

Resumo das Vantagens

O PT04 combina uma força de empurrar publicada de 1500 N, faixa de velocidade de 6–35 mm/s, faixa de curso de 10–600 mm, entrada DC 29V, e um layout de empurrar plano em uma única família de modelos. Sua página também expõe os limites de seleção que importam: velocidade carregada, geometria de montagem, ciclo, ambiente, controle, e requisitos documentais devem ser verificados juntos antes do lançamento.

Solicitar uma Revisão de Configuração do PT04

Envie sua carga de trabalho, velocidade carregada necessária, curso, espaço de instalação disponível, padrão de ciclo, ambiente, necessidades de controle e feedback, quantidade, e documentos necessários. A ServoCylMotion pode então revisar o PT04 em relação ao mecanismo real em vez de selecionar apenas valores principais.
