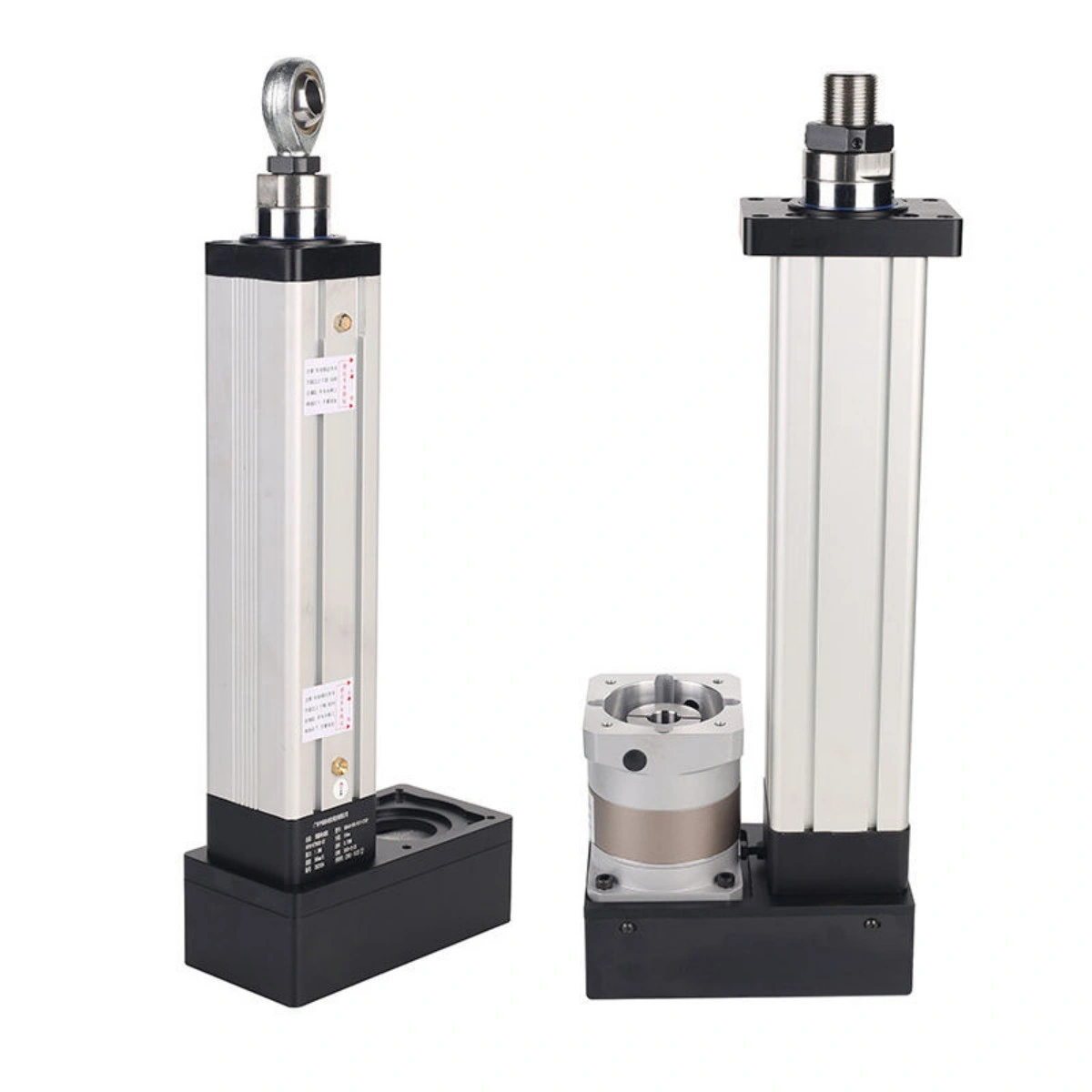

Atuador Servo DG134 80 kN

Descrição

O DG134-8T-100-20 é uma unidade de movimento servo de alta força configurada para Impulso nominal de 80 kN, um 100 mm de curso efetivo, e 55,6 mm/s de velocidade linear nominal. Seu pacote mecânico combina uma rosca de 20 mm, uma relação de redução de 1:12, motor de 5 kW e montagem de flanges frontais em um layout destinado a estações de prensa, elevação, posicionamento e automação exigentes.

Para equipes avaliando um eixo compacto de alta força, a principal vantagem não é um único número destacado, mas a capacidade de revisar empuxo, curso, velocidade, geometria de montagem, potência do motor e envelope de instalação como uma configuração definida. Para comparação de modelos mais ampla, consulte o caminho de seleção da série DG e use o seletor de produtos para narrow the motion requirement before RFQ.

Especificações Técnicas DG134-8T-100-20

Esses valores descrevem esta configuração específica. Eles não devem ser combinados com máximos de série independentes como se cada máximo estivesse disponível no mesmo ponto de operação.

O que a configuração de 80 kN / 100 mm significa

A classificação de 80 kN coloca este modelo em uma classe de movimento de alta força, adequada para aplicações onde o eixo deve gerar uma carga linear substancial em uma viagem relativamente curta de 100 mm. O 55,6 mm/s velocidade nominal fornece um alvo de movimento definido para o planejamento de ciclos, enquanto o passo de 20 mm e redução de 1:12 identificam a relação do trem de força utilizada nesta construção.

Quando o tempo do ciclo é importante, calcule o perfil de movimento real a partir da viagem necessária, aceleração, desaceleração, tempo de espera e carga de trabalho, em vez de usar apenas a velocidade nominal. Da mesma forma, dimensione a estrutura circundante para todo o caminho da carga em vez de tratar a classificação de empuxo como um valor isolado de componente. O guia de dimensionamento do atuador pode ser usado para organizar essas entradas antes da revisão de engenharia.

Layout Mecânico e Montagem

DG134-8T-100-20 utiliza um layout de flange frontal tipo A. A flange mede 200 × 134 mm com corners R10, um 170 × 100 mm padrão de furos, e quatro furos passantes de Ø18 mm. O piloto de Ø110 mm fornece a interface de centralização, enquanto o has Ø90 mm de haste de pistão termina em um fio M45 × 3.

O envelope recolhido tem 641 mm de comprimento, com um 430 mm de comprimento do corpo principal e 335 mm de altura total. Uma largura da carcaça traseira de 200 mm e distância de montagem de 176 mm deve ser verificada em relação aos espaços livres da máquina circundante, proteção, roteamento de cabos e acesso ao serviço.

Antes de liberar uma estrutura ou fixação, solicite a revisão atual do desenho e verifique:
– direção e alinhamento da carga;
– espaço de instalação disponível tanto no estado recolhido quanto no estendido;
– planicidade da flange e padrão de parafusos;
– geometria de conexão da extremidade da haste;
– controle de carga lateral e orientação externa;
– espaço para cabos e sensores;
– acesso para lubrificação e inspeção.

Para a integração controlada por documentos, o centro CAD e ficha técnica é o próximo passo preferido.

Planejamento de Movimento e Controle

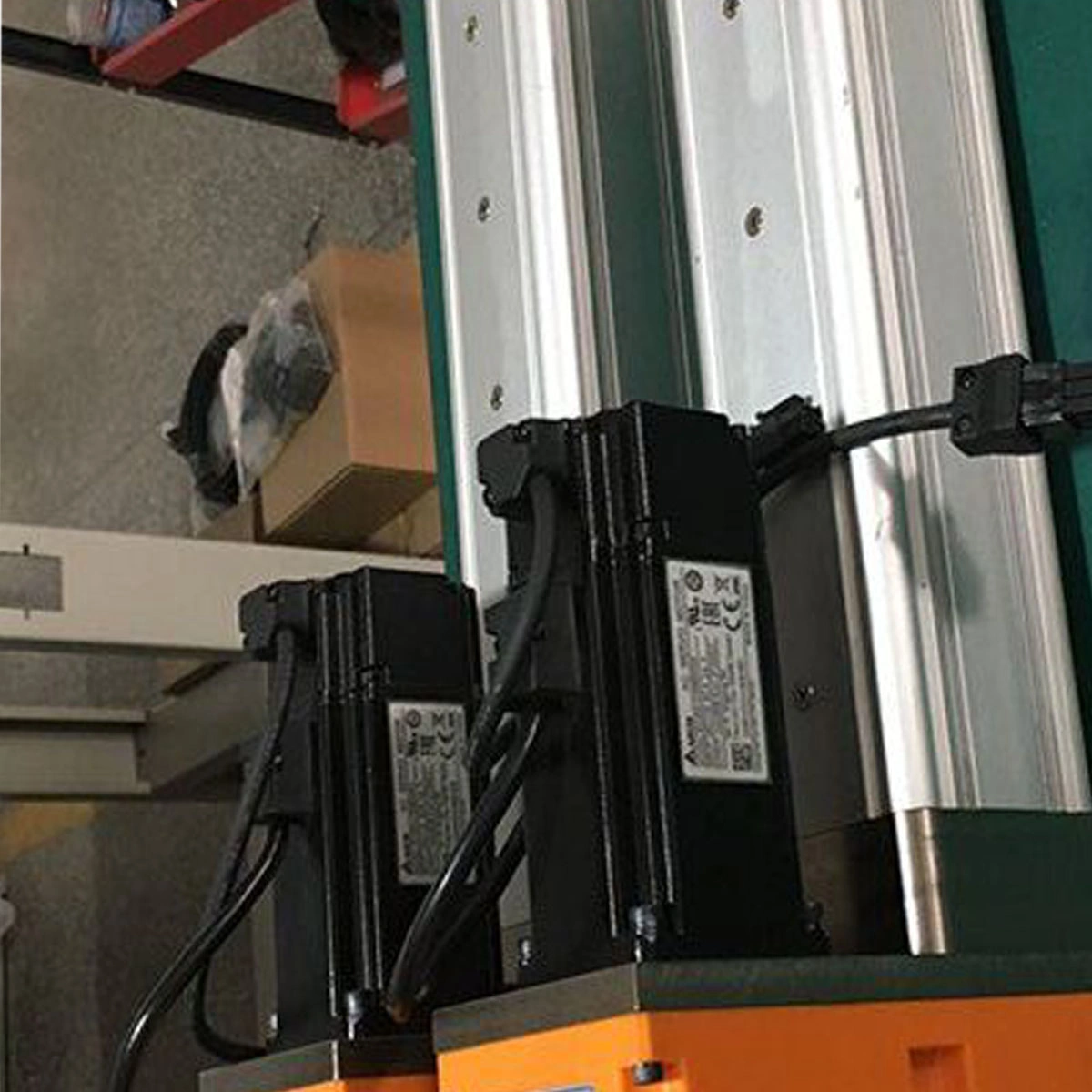

O motor especificado 5 kW faz parte deste projeto DG134. A integração do sistema ainda deve verificar o motor final, o drive, a fonte de alimentação, a arquitetura de feedback, o método de comando de movimento, os requisitos de frenagem, a estratégia de parada de emergência e a interface de controle da máquina antes da liberação.

Os três interruptores de posição / limite devem ser incorporados na estratégia de homing e proteção de percurso definida pelo sistema de controle da máquina. A lógica exata dos interruptores, a fiação e a interface PLC devem ser confirmadas a partir da documentação elétrica liberada, em vez de assumidas a partir de outros modelos DG.

Onde a aplicação requer movimento coordenado, confirme como este eixo irá interagir com outros eixos acionados, codificadores externos, circuitos de segurança e o controlador de movimento central. O guia de compatibilidade do sistema fornece uma lista de verificação útil para esta fase.

Entradas de Seleção a Enviar com sua RFQ

Um pedido completo encurta o ciclo de engenharia e reduz o risco de selecionar uma configuração que corresponda apenas a um parâmetro principal.

Aplicações de Melhor Ajuste

Esta configuração é um candidato prático para automação de curso curto e alta força, onde a estrutura de montagem e o sistema de controle podem suportar todo o caminho de carga. Os usos típicos da engenharia podem incluir estações de prensa, sistemas de fixação, equipamentos de formação ou junção, mecanismos de levantamento, bancos de testes e eixos de posicionamento de alta força.

A adequação final depende do perfil de carga real, precisão requerida, carga lateral, ciclo de trabalho, ambiente e design de segurança. Exemplos de aplicação devem ser tratados como pontos de partida para revisão de engenharia, não como aprovação automática.

Lista de Verificação para Orçamento e Liberação

Antes de liberar o pedido, confirme:
– modelo exato: DG134-8T-100-20;
– empuxo nominal de 80 kN;
– curso efetivo de 100 mm;
– velocidade nominal de 55,6 mm/s;
– avanço de 20 mm e redução de 1:12;
– pacote de motor de 5 kW;
– revisão do desenho da flange frontal;
– interface da extremidade do cilindro;
– disposição do interruptor de limite;
– interface elétrica;
– ambiente de operação;
– ciclo de trabalho e perfil de ciclo;
– documentos de teste e inspeção necessários.

FAQ

80 kN é o mesmo que a classificação de 8 T?

O registro do produto local apresenta esta configuração como 8 T / 80 kN de empuxo nominal. Utilize a cotação e o desenho liberados como referência final do pedido.

O curso de 100 mm pode ser alterado?

O registro da série local indica uma personalização de curso mais ampla, mas esta página está restrita à configuração 100 mm DG134-8T-100-20. Um deslocamento diferente deve ser revisado como uma configuração separada.

Posso assumir que a velocidade de 55,6 mm/s está disponível em todas as cargas?

Não. A velocidade nominal e o empuxo nominal devem ser verificados em relação ao perfil de operação real. Não assuma que os limites de desempenho independentes ocorrem simultaneamente sem confirmação em nível de configuração.

Qual interface de montagem este modelo utiliza?

Esta configuração utiliza montagem de flange frontal Tipo A com uma flange de 200 × 134 mm, espaçamento de furos de 170 × 100 mm, quatro furos passantes Ø18 mm e um furo piloto Ø110 mm.

Quais informações são mais importantes para uma cotação?

Carga de trabalho, velocidade carregada, curso, ciclo de trabalho, montagem, envelope de instalação, método de controle, ambiente, quantidade e documentos de engenharia necessários são os insumos mais úteis.

Quais arquivos devem ser solicitados antes da liberação da máquina?

Solicite o desenho 2D atual, modelo 3D, informações de fiação, dados do motor/acoplamento, detalhes do sensor, documentação de teste e instruções de manutenção aplicáveis à configuração exata cotada.

Resumo das Vantagens

DG134-8T-100-20 combina um Classificação de 80 kN, curso de 100 mm, velocidade nominal de 55,6 mm/s, um pacote de acionamento de 5 kW e uma interface de flanco frontal definida em uma configuração. Suas dimensões publicadas tornam o planejamento de envelope e fixação antecipado simples, enquanto a lista de verificação de seleção específica do modelo ajuda as equipes de engenharia a confirmar carga, ciclo, montagem, controles e documentação antes do lançamento.

Para uma revisão de configuração, envie suas exigências de carga, viagem, velocidade, duty, montagem, controle e desenho através de suporte de documentação técnica.
