Atuador Linear ZT12

Descrição

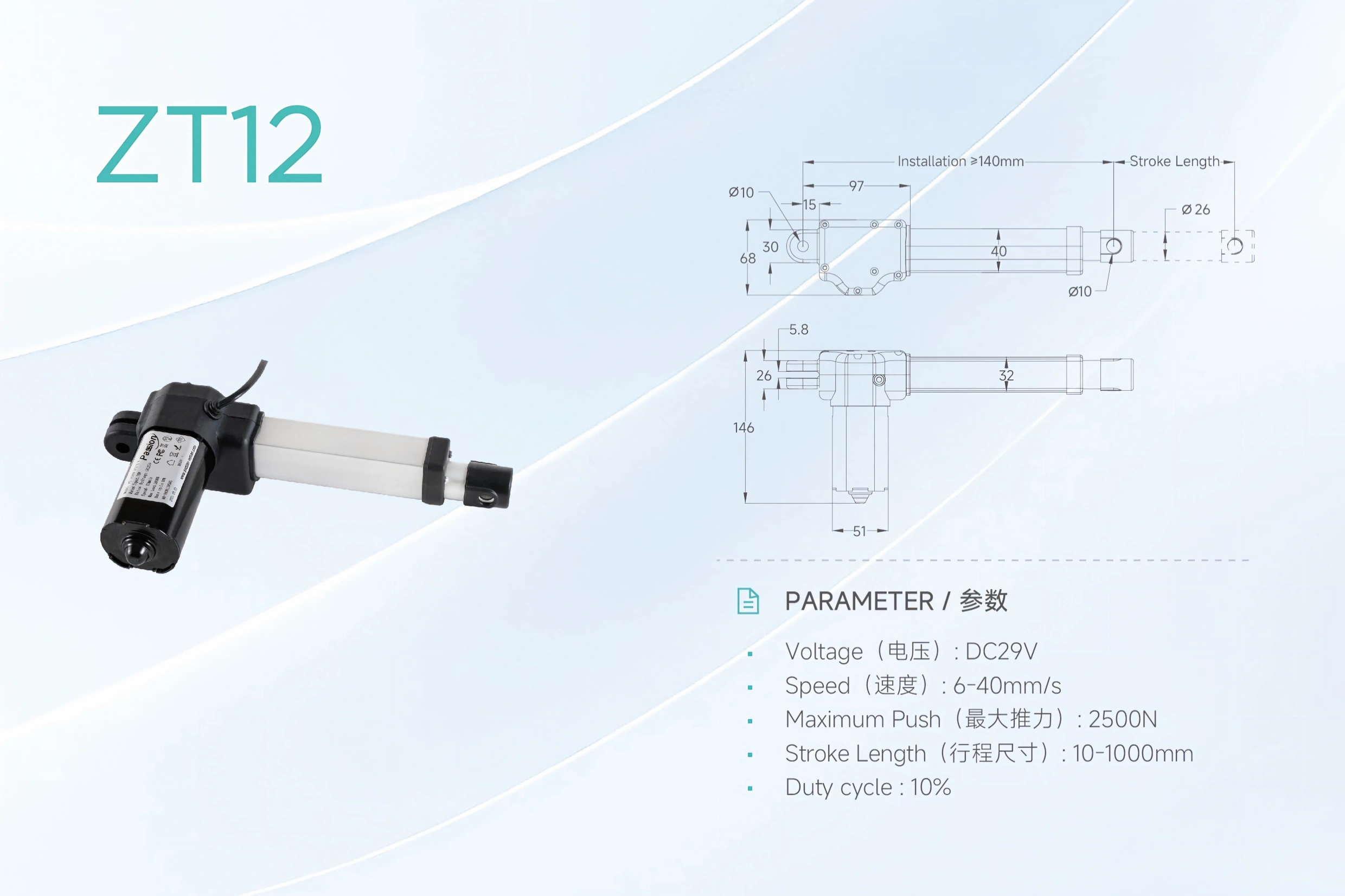

O atuador linear ZT12 é um modelo DC29V para mecanismos que precisam de um envelope de viagem mais amplo dentro da plataforma ZT. O registro local do produto publica até 2500 N de empurrão, uma faixa de velocidade de 6–40 mm/s, opções de curso de 10–1000 mm e um ciclo de trabalho de 10%. Ele também fornece referências dimensionais preliminares para trabalho de embalagem inicial.

Para compradores comparando modelos dentro da mesma plataforma, o Recursos CAD e ficha técnica oferece o contexto familiar mais amplo. O ZT12 deve ser selecionado com base em um ponto de operação real—carga de trabalho, velocidade carregada, viagem, geometria de montagem, ciclo e requisitos de controle—em vez de combinar todos os valores máximos em uma configuração assumida.

Especificações publicadas do ZT12

Se o mecanismo ainda estiver na fase de arquitetura, revise o mais amplo faixa do atuador linear antes de congelar a escolha do modelo.

Como interpretar 2500 N, 40 mm/s e curso de 1000 mm

O registro ZT12 publica um valor máximo de empurrão de 2500 N, uma faixa de velocidade de até 40 mm/s e opções de curso de até 1000 mm. Esses são limites publicados, não uma prova de que uma configuração entrega todos os três máximos ao mesmo tempo.

Essa distinção é importante porque carga, engrenagem, velocidade, corrente, comportamento térmico e configuração do curso podem interagir. As evidências disponíveis do ZT12 não incluem uma curva força-velocidade, uma tabela de velocidade carregada ou uma matriz de configuração. Um pedido como “2500 N a 40 mm/s por 1000 mm” portanto necessita de verificação em nível de configuração em vez de suposição.

Para o dimensionamento preliminar, defina a carga de trabalho real e a velocidade necessária ao transportar essa carga. O site guia de dimensionamento do atuador pode ajudar a estruturar esses inputs antes de uma revisão do modelo.

Planejamento de Instalação de Curso Longo

A faixa de curso publicada de 10 a 1000 mm é uma razão chave para considerar o ZT12, mas a longa distância altera o problema de embalagem. O curso é a distância percorrida; não é o mesmo que a dimensão total de instalação retraída ou estendida.

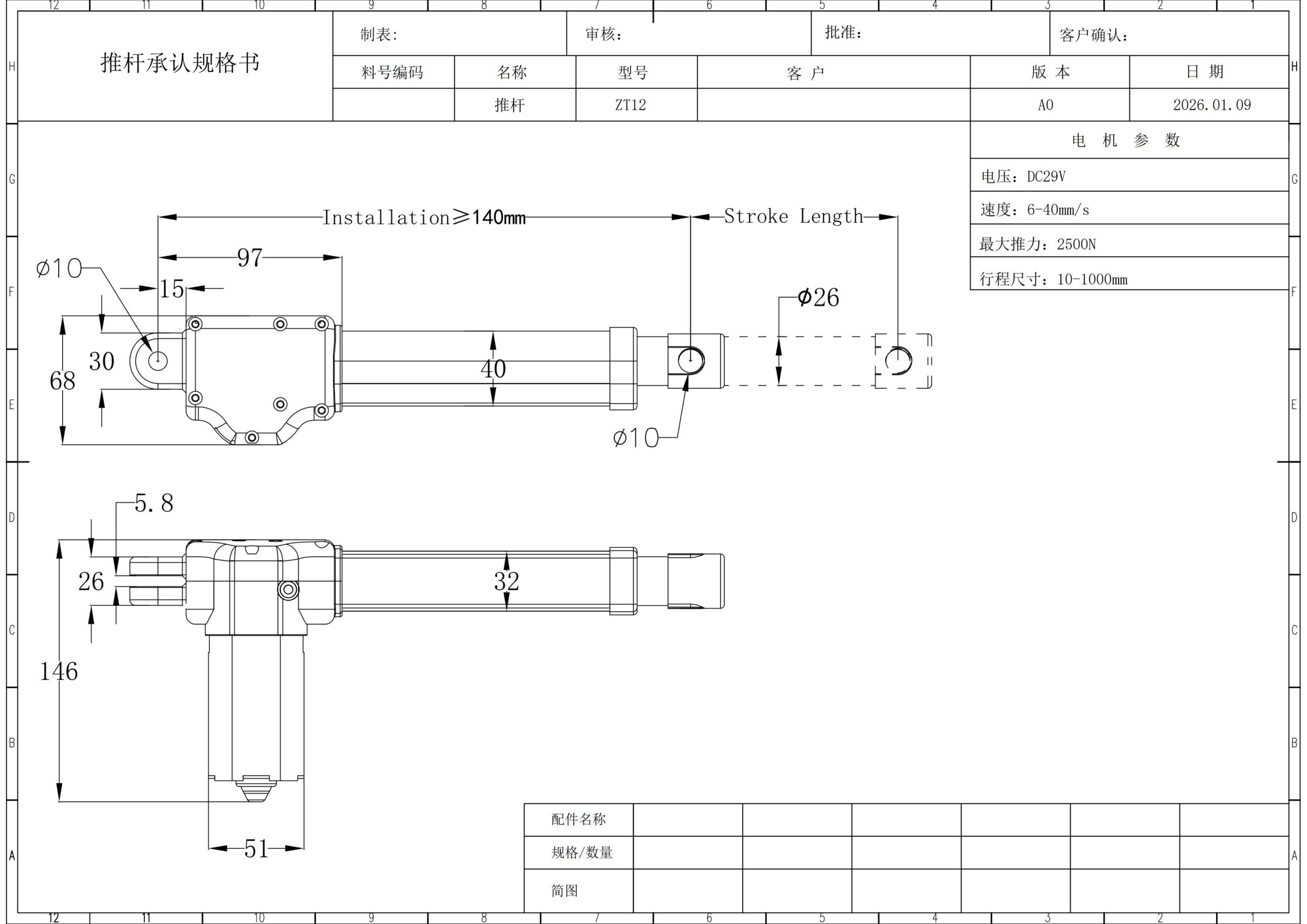

O registro local lista uma distância mínima de instalação de cerca de 140 mm juntamente com uma altura do corpo do motor de 146 mm, largura do gabinete de 68 mm, diâmetro externo do cilindro de Ø26 mm e furo de pino de Ø10 mm. Esses valores são úteis para o layout conceitual, mas não substituem um desenho liberado e com tolerâncias para o curso escolhido.

Antes de fixar os pontos de montagem, verifique:

• geometria de pino a pino retraída e estendida para a construção selecionada;
• espaço ao redor do corpo do motor e caminho da fiação;
• o caminho de viagem completo, não apenas os dois pontos finais;
• largura do suportes, ajuste do pino e liberdade de pivô;
• alinhamento durante todo o movimento do mecanismo;
• estrutura adjacente que poderia interferir durante a extensão ou retração;
• acesso para serviço caso o atuador precise ser removido posteriormente.

Para um mecanismo de curso longo, pequenos erros de alinhamento podem se tornar mais importantes ao longo de todo o movimento. A montagem final deve guiar o atuador ao longo de seu eixo pretendido, em vez de usar a haste do atuador como guia estrutural para carga lateral.

Planejamento de Energia e Controle

O ZT12 é registrado localmente como um modelo DC29V. O consumo de corrente, corrente de partida, fiação, opções de feedback, comportamento de ponto final, recursos de sincronização e compatibilidade do controlador não estão estabelecidos nas evidências disponíveis do ZT12.

Trate esses itens como requisitos do sistema a serem confirmados antes da liberação. Defina como a direção será comandada, se o posicionamento intermediário é necessário, se o mecanismo usa um ou vários atuadores e qual evento deve parar a viagem em cada ponto final.

O site fonte de alimentação de 29V pode ser revisado como uma categoria de sistema, mas o emparelhamento real ainda precisa de confirmação a nível de configuração. Para uma comparação antecipada entre as opções de movimento disponíveis, o seletor de produtos pode também ser utilizado antes de se comprometer com o ZT12.

Informações a Enviar para uma Revisão de Ajuste do ZT12

Uma consulta útil deve descrever uma condição de operação em vez de apenas os máximos alvo.

Esses inputs tornam possível revisar o mecanismo real em vez de interpretar valores isolados.

Lista de Verificação para Orçamento e Liberação

Antes que uma configuração do ZT12 seja liberada para um projeto, verifique o seguinte, conforme aplicável:

1. Carga de trabalho e direção da carga estão definidas.
2. A velocidade necessária é indicada sob a carga esperada.
3. O curso e as folgas de extremidade estão confirmados.
4. A geometria de montagem é verificada contra um desenho liberado.
5. O valor de ciclo de 10% é revisado em relação ao padrão ciclo real.
6. A capacidade da fonte de alimentação e os requisitos de corrente estão confirmados.
7. O comportamento de extremidade, feedback e controle estão definidos.
8. As condições ambientais estão documentadas.
9. Arquivos técnicos e de inspeção necessários são identificados antes da liberação do pedido.

Onde o ZT12 É um Bom Ponto de Partida

O ZT12 é um modelo prático para avaliar quando o projeto exige operação DC29V, requisitos de empuxo dentro do limite publicado de 2500 N, e deslocamento dentro da faixa publicada de 10–1000 mm. Sua envelope de curso mais amplo o torna especialmente relevante quando modelos ZT mais curtos não fornecem deslocamento suficiente.

Não deve ser selecionado apenas com base nos valores máximos na tabela de especificações. Projetos que requerem um ponto de operação documentado de força-velocidade, uma classificação de tração específica, feedback definido, uma classificação ambiental verificada, movimento sincronizado ou tolerâncias dimensionais controladas devem solicitar esses itens antes da liberação do projeto.

Perguntas Frequentes sobre o ZT12

O ZT12 pode entregar 2500 N a 40 mm/s?

Esse ponto de operação não é estabelecido pelo registro local disponível. A página publica até 2500 N de empuxo e uma faixa de velocidade de 6 a 40 mm/s, mas não há tabela de força-velocidade em nível de configuração que comprove essa combinação. Envie a carga de trabalho e a velocidade carregada necessárias para revisão.

Quais comprimentos de curso são publicados para o ZT12?

O registro do produto local lista uma faixa de curso de 10 a 1000 mm. A construção final ainda deve ser verificada quanto ao comprimento recolhido, comprimento estendido, folga de extremidade e geometria do mecanismo circundante.

Quanto espaço para montagem devo reservar?

O registro local lista uma distância de instalação mínima de cerca de 140 mm além de uma altura de corpo de motor de 146 mm, largura de carcaça de 68 mm, diâmetro externo do cilindro de Ø26 mm e orifício de pino de Ø10 mm. Trate essas informações como referências preliminares até que um desenho liberado esteja disponível para o curso selecionado.

O que significa o ciclo de trabalho de 10% em minutos?

O registro local não declara a base temporal ou as condições de teste, portanto, a porcentagem não deve ser convertida em um cronograma fixo de execução/reposo. Forneça o padrão de ciclo esperado para que possa ser revisado em relação à configuração selecionada.

O ZT12 inclui feedback de posição ou controle sincronizado?

Essas características não estão confirmadas nas evidências disponíveis do ZT12. Declare o comportamento de controle necessário e as necessidades de posicionamento na consulta para que o sistema possa ser revisado corretamente.

Está disponível uma classificação de proteção ambiental?

Nenhuma classificação específica do ZT12 é estabelecida nas evidências locais atuais. Forneça as condições esperadas de temperatura, poeira, umidade e corrosão para que a qualificação necessária possa ser verificada.

Resumo das Vantagens do ZT12

O ZT12 combina operação de DC29V com uma capacidade de empuxo publicada de até 2500 N, cobertura de velocidade de 6 a 40 mm/s e uma faixa de deslocamento de 10 a 1000 mm na família ZT. Sua principal vantagem é a flexibilidade de longo percurso apoiada por dimensões claras em nível de modelo para layout inicial, enquanto o desempenho de carga-velocidade, detalhes de controle, ambiente e geometria final de montagem específicos da configuração podem ser verificados antes da liberação.

Solicitar uma Revisão de Configuração do ZT12

Envie sua carga de trabalho, velocidade carregada requerida, curso, espaço de instalação, padrão de ciclo, ambiente, requisito de controle, quantidade e documentos necessários através da página de contato da ServoCylMotion. Essas informações podem ser usadas para revisar se o ZT12 atende ao ponto de operação e quais desenhos ou detalhes de desempenho devem ser confirmados antes da liberação.
