Atuador Linear ZT09

Descrição

O ZT09 é um atuador de empurrar de 29V para projetos que precisam de até 3000 N de empuxo máximo, um publicado 6–40 mm/s faixa de velocidade, e 10–600 mm opções de curso. O registro local também lista um 10% de ciclo de trabalho e dimensões de referência de montagem detalhadas. Esses valores definem o envelope do modelo publicado; não devem ser interpretados como um ponto de operação garantido.

Se você está comparando mais de uma família de modelos, comece com o faixa do atuador linear. Para uma lista restrita orientada por requisitos, o seletor de produtos pode ajudar a organizar entradas de força, deslocamento, tensão e integração antes de uma revisão do modelo.

Especificações verificadas do ZT09

Força, Velocidade e Curso Devem Ser Revisados Juntos

Os números publicados acima são limites e faixas de modelo independentes. O registro local do ZT09 não inclui uma curva de força versus velocidade ou uma tabela de configuração comprovando que 3000 N, 40 mm/s, e curso de 600 mm estão disponíveis juntos.

Para a seleção de engenharia, defina um ponto de operação real: carga de trabalho, direção da carga, velocidade carregada necessária, trajeto, padrão de trabalho e geometria do mecanismo. Isso é mais confiável do que escolher o maior valor em cada linha.

Para cálculos iniciais e preparação de requisitos, use o guia de dimensionamento do atuador. Isso pode ajudar a estruturar perguntas sobre carga e mecanismo antes de a configuração do ZT09 ser verificada em relação ao projeto.

Referência de Instalação e Montagem

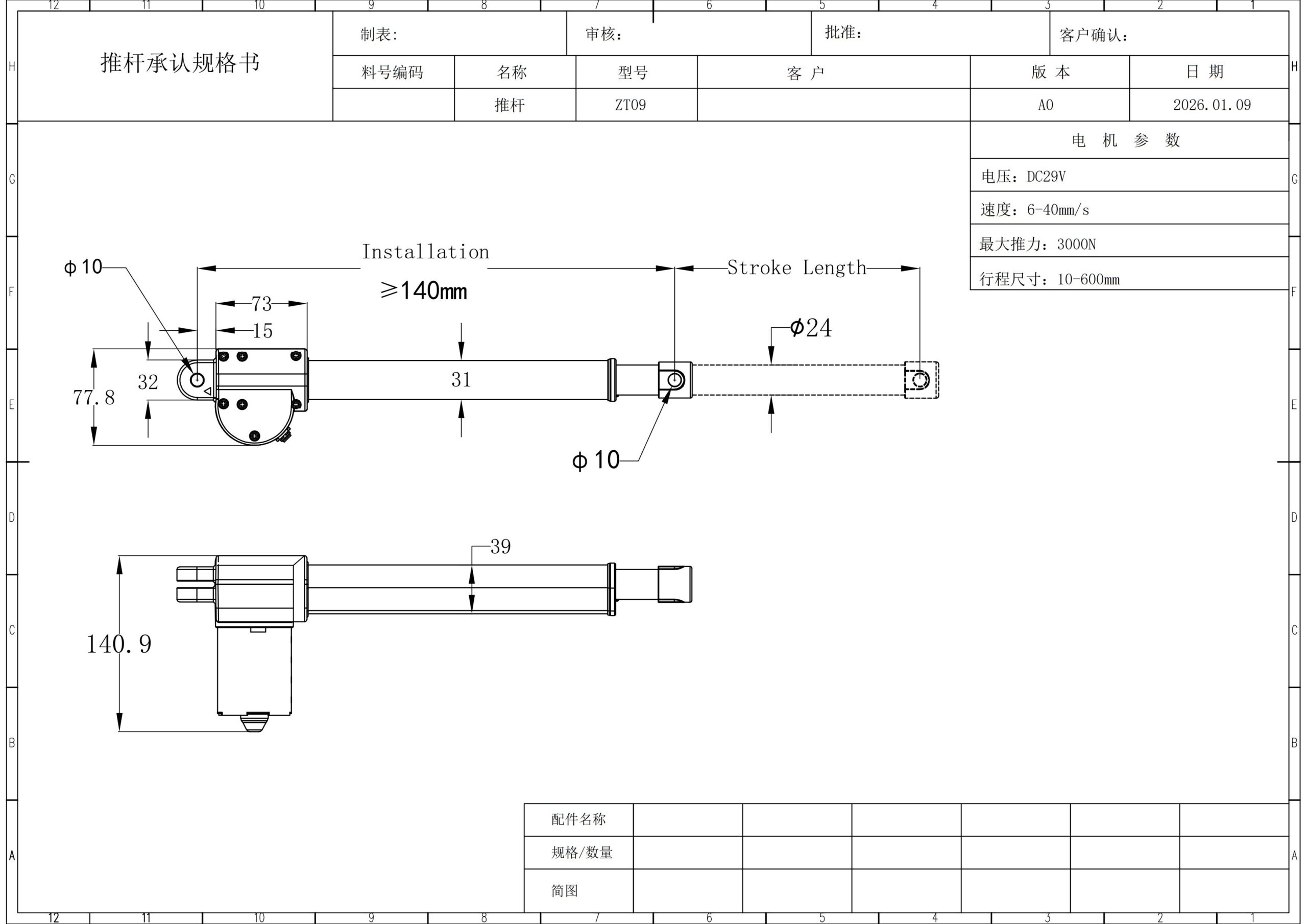

O registro local atual dá ao ZT09 uma dimensão mínima de instalação de pelo menos 140 mm, um 24 mm diâmetro externo do cilindro, 39 mm diâmetro do eixo interno, 140,9 mm altura da caixa do motor e engrenagem, 10 mm furos dos pinos nas garras de montagem, e 31 mm largura do tubo.

A mesma fonte também registra deslocamentos de garras traseiras de 15 mm, 32 mm, 77,8 mm e 73 mm. Essas dimensões são úteis para a revisão de embalagem, mas a liberação mecânica final deve usar o desenho técnico atual em vez de uma dimensão derivada do texto da página.

Quando a montagem inclui controles, energia, cabos ou várias unidades móveis, verifique o arranjo completo através da revisão de compatibilidade do sistema. Isso evita tratar o atuador como um componente isolado quando detalhes sobre conector, energia, lógica de controle ou montagem afetam o design final.

O que fornecer para uma Revisão do Modelo ZT09

Um pedido útil para o ZT09 deve descrever o ponto de operação real e como o atuador se encaixa no mecanismo.

Para sistemas baseados em entrada de 29V, você pode revisar o opções de energia de 29V e então confirmar a capacidade atual, escolha do conector, comprimento do cabo e arranjo de controle em relação à configuração ZT09 selecionada.

Onde ZT09 é um bom ponto de partida

ZT09 é um candidato sensato para revisão de engenharia quando o projeto requer:

• um dispositivo de movimento de haste de empurrar de 29V;
• um requisito de empuxo dentro do máximo publicado de 3000 N;
• uma velocidade solicitada dentro da faixa publicada de 6–40 mm/s;
• viagem dentro da faixa publicada de 10–600 mm;
• um requisito de duty que pode ser avaliado em relação ao número publicado de 10%;
• um mecanismo que pode acomodar o envelope de montagem registrado.

Esses pontos fazem de ZT09 um forte candidato na lista curta, não um lançamento automático. O ponto de operação ainda precisa ser verificado como uma configuração.

Requisitos que precisam de confirmação extra

Um projeto deve receber uma revisão adicional quando depender de:

• uma velocidade específica perto do empuxo máximo;
• comprovação de que um curso longo e um determinado ponto de força/velocidade estão disponíveis juntos;
• uma classificação de força de tração;
• uma corrente de draw definida;
• um determinado nível de proteção do invólucro;
• um dispositivo de feedback específico ou precisão de posicionamento;
• uma combinação de controle fixa ou arranjo sincronizado;
• documentos de conformidade específicos do modelo, dados de vida ou limites ambientais.

Esses itens não estão estabelecidos no registro ZT09 bloqueado utilizado para esta página.

ZT09 FAQ

ZT09 é classificado para 3000 N?

O registro do produto local lista 3000 N como o valor máximo de empuxo para ZT09. Não fornece uma classificação separada de força de tração.

ZT09 pode funcionar a 40 mm/s enquanto empurra 3000 N?

O registro disponível não estabelece esse ponto de operação. Ele lista um empuxo máximo de 3000 N e um intervalo de velocidade de 6–40 mm/s, mas nenhuma tabela de emparelhamento força-velocidade é fornecida.

O curso de 600 mm está disponível com todas as opções de velocidade e força?

O registro confirma uma faixa de curso de 10–600 mm, mas não prova que cada ponto de viagem, força e velocidade possa ser combinado. Confirme a configuração pretendida antes da liberação.

Qual voltagem o ZT09 utiliza?

Os dados do produto local especificam DC 29V.

Quais dimensões de montagem estão disponíveis?

O registro lista uma dimensão mínima de instalação de pelo menos 140 mm, diâmetro externo do cilindro de 24 mm, diâmetro interno do eixo de 39 mm, altura da carcaça de 140,9 mm, furos para pinos de montagem de 10 mm e largura do tubo de 31 mm. Use o desenho atual para decisões finais de ajuste.

O que devo enviar para um orçamento?

Envie a carga de trabalho, direção da carga, velocidade carregada requerida, curso, espaço de instalação, padrão de trabalho, ambiente, requisitos de controle, interface elétrica, necessidades de documentação e quantidade.

Resumo das Vantagens do ZT09

O ZT09 combina uma entrada de 29V com um empurrão máximo publicado de 3000 N, uma ampla faixa de velocidade de 6–40 mm/s, opções de viagem de 10–600 mm e dimensões de referência de montagem compactas. Seu maior valor é o claro caminho de revisão de engenharia: defina a carga real, velocidade, viagem, ciclo de trabalho e envelope de instalação primeiro, depois confirme a configuração selecionada em relação aos desenhos e requisitos do sistema.

Solicitar uma Revisão de Configuração do ZT09

Envie seu ponto de operação e requisitos de integração através do página de contato do projeto: carga de trabalho + velocidade carregada + curso + espaço de instalação + padrão de trabalho + necessidades de controle + quantidade. A revisão pode então se concentrar em uma configuração definida em vez de combinar limites independentes.
