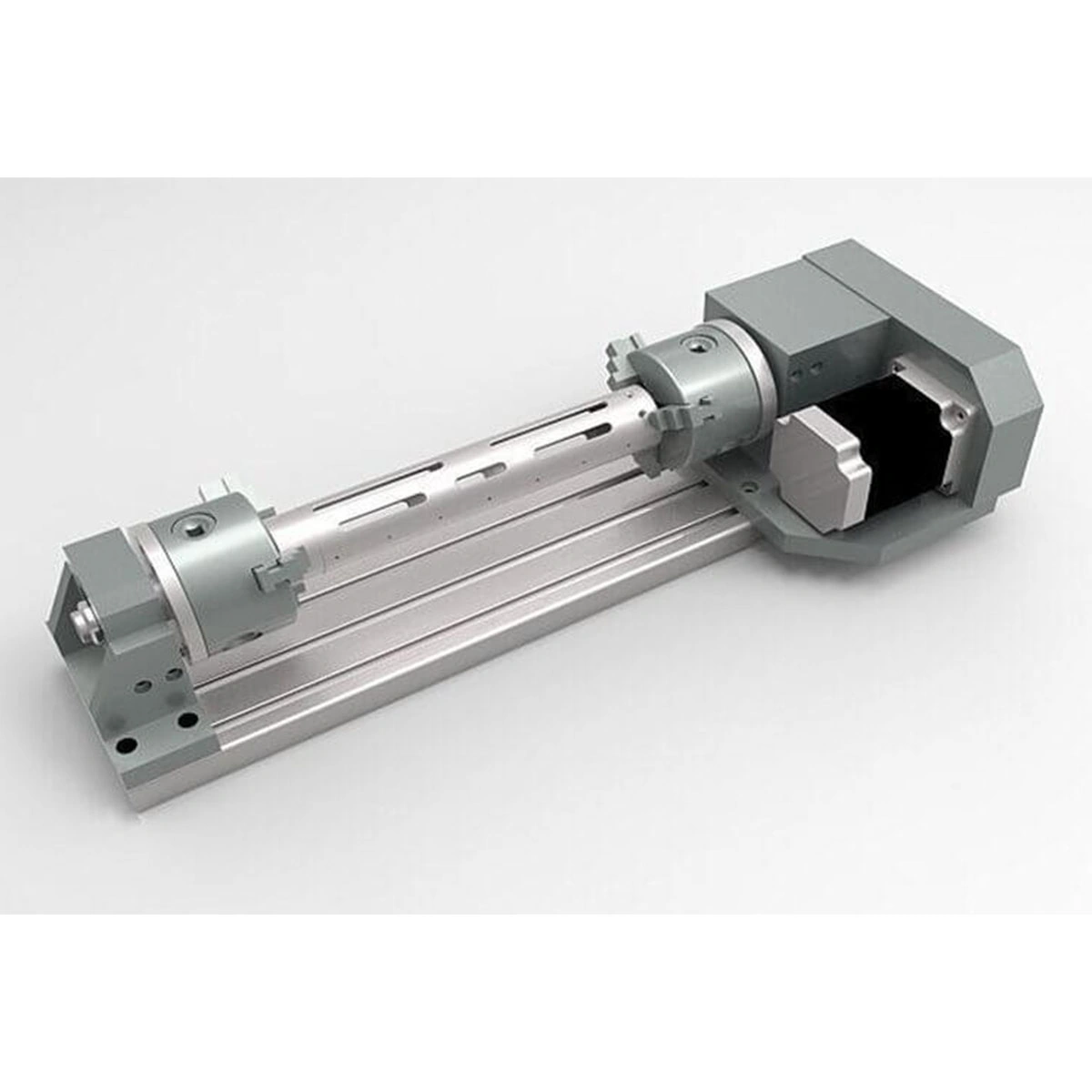

Atuador DG52 — DG52-50KG-190-5

Descrição

DG52-50KG-190-5 é uma unidade de movimento linear do tipo haste documentada para uma saída nominal de 50 kg, curso efetivo de 190 mm e velocidade de deslocamento de 125 mm/s. Seu desenho também lista uma avanço de parafuso de 5 mm, uma relação de redução de 1:1, motor de 0,4 kW e três interruptores.

Configuração Verificada

Valor DG52-50KG-190-5

antes que o ponto de operação seja liberado. seletor de produtos Como Ler os Valores de 50 kg, 190 mm e 125 mm/s

Os três valores aparecem no mesmo desenho DG52-50KG-190-5 e, portanto, pertencem à mesma configuração documentada. Eles não definem, por si só, todas as condições operacionais.

O desenho afirma 50 kg como saída nominal. Para comparação de unidade de força, 50 kgf é aproximadamente 490,3 N sob gravidade padrão. Esta página utiliza cerca de 490 N apenas como uma conversão transparente, não como uma segunda classificação testada independentemente.

O desenho também afirma 125 mm/s, mas não inclui uma curva de força-velocidade, carga de teste, perfil de aceleração, limite de ciclo ou dados de redução térmica. Um requisito como uma força específica continuamente a 125 mm/s ainda precisa de confirmação do ponto de operação.

ajuda a organizar carga de trabalho, velocidade carregada necessária, deslocamento, padrão de ciclo, orientação de montagem e perfil de movimento para revisão.

O fluxo de trabalho de dimensionamento do atuador Dimensões de Instalação

Valor do desenho

Os valores de 290 mm e 369 mm são mantidos como rótulos de desenho separados e não devem ser combinados em uma fórmula inferida.

Antes de liberar o suporte, confirme a revisão do desenho, ajuste do pino, espaçamento do suporte, folga de curso total, direção da carga, alinhamento e orientação externa. Solicite o arquivo controlado atual através do área de documentação técnica.

Condições que ainda precisam de revisão do projeto

O registro atual do DG52 não declara vários itens que podem afetar a seleção. Confirme-os quando relevante:

• perfil de velocidade e aceleração/desaceleração carregados;
• cargas estáticas, dinâmicas, de choque ou de processo;
• orientação horizontal ou vertical;
• exposição e orientação a cargas laterais;
• padrão de ciclo e limites térmicos;
• comportamento de retenção quando parado;
• requisitos de controlador, acionamento, feedback, fiação e interruptor;
• ambiente de operação e necessidades de proteção;
• tolerâncias necessárias e método de validação.

Para planejamento do lado de controle, utilize o checklist de compatibilidade do sistema para organizar os requisitos de interface sem assumir recursos que não estão documentados.

Quando o DG52 é um bom candidato

O DG52-50KG-190-5 vale a pena avaliar quando o projeto precisa do curso documentado de 190 mm, a geometria de instalação declarada se encaixa no mecanismo e o ponto de operação necessário pode ser validado em torno dos valores do desenho.

Não o selecione apenas com base no código do modelo quando o mecanismo tem carga lateral significativa, demandas de ciclo incomuns, requisitos de posicionamento apertado, um protocolo de feedback específico ou um requisito de força à velocidade definido. Essas condições devem ser resolvidas antes da liberação.

Uma sequência de triagem prática é definir a carga real e direção, velocidade carregada e tempo de ciclo necessários, envelope de instalação, interfaces de pino Ø14 mm, necessidades de controle/feedback, ambiente e critérios de aceitação. Se o projeto tiver requisitos de inspeção ou liberação formal, inclua o recursos de revisão de qualidade do site no plano de documentação.

Informações a enviar para revisão de configuração

Um pedido completo ajuda a separar uma combinação dimensional de um ponto de operação verificado.

DG52 FAQ

490 N é um valor original do desenho?

Não. O desenho lista uma saída nominal de 50 kg. Aproximadamente 490 N é a força equivalente a 50 kgf sob gravidade padrão e está incluído apenas como uma conversão.

125 mm/s significa que a velocidade é garantida com uma carga de trabalho de 50 kg?

O desenho lista ambos os valores para esta configuração, mas não fornece curva de carga-velocidade ou condições de teste. Um ponto de força-velocidade especificado deve ser confirmado para o projeto.

Qual curso está documentado?

O curso efetivo é de 190 mm.

Quais são as principais dimensões de montagem?

O desenho mostra uma distância central retraída de 478,65 mm, largura do corpo de 70 mm, altura total de 135 mm e furos de pino frontais e traseiros de Ø14 mm. Também contém rótulos relacionados ao corpo de 290 mm e 369 mm.

A precisão de posição, repetibilidade, nível de proteção ou limite de ciclo são verificados aqui?

Nenhum valor alvo para esses itens aparece no registro de desenho disponível. Confirme-os contra a documentação controlada do projeto quando forem parte dos critérios de aceitação.

O que devo enviar antes da liberação?

Envie a carga de trabalho, velocidade carregada, requisito de deslocamento, envelope de instalação, padrão de ciclo, detalhes de montagem, necessidades de controle, ambiente, documentos necessários e quantidade através do página de contato.

Resumo das Vantagens

DG52-50KG-190-5 fornece às equipes de engenharia um ponto de partida claramente documentado: saída nominal de 50 kg, curso efetivo de 190 mm, velocidade de viagem de 125 mm/s, um avanço de 5 mm, redução de 1:1, motor de 0,4 kW e dimensões de montagem definidas. A página também separa dados de desenho verificados de condições que ainda precisam de revisão, reduzindo o risco de projetar com base em suposições não suportadas.

Envie seu ponto de operação, envelope de instalação, requisitos de controle, necessidades documentais, quantidade e cronograma alvo para uma revisão exata da configuração DG52.
