Atuador Linear ZT06

Descrição

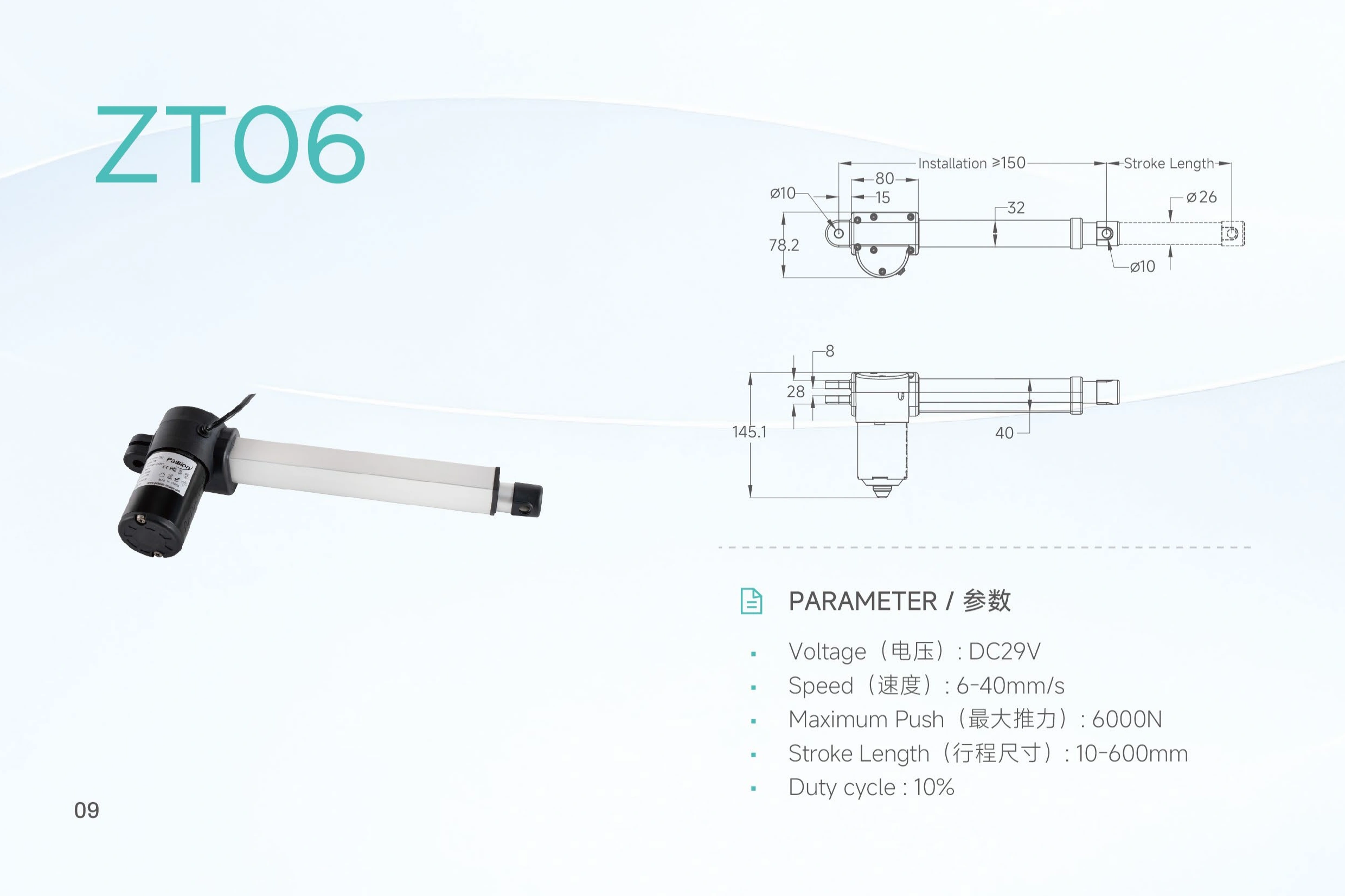

O ZT06 é um atuador de haste push-rod de 29V para mecanismos que necessitam de um empurrão máximo publicado de 6000 N, juntamente com velocidades e faixas de percurso selecionáveis. Os dados do produto local indicam uma faixa de velocidade de 6–40 mm/s, uma faixa de curso de 10–600 mm e um dado de ciclo de trabalho de 10%. Esses valores definem os limites publicados do modelo; não devem ser tratados como um ponto de operação garantido.

Para uma triagem mais abrangente do modelo, comece com o faixa do atuador linear.

Especificações ZT06 Verificadas

Verifique Força, Velocidade e Curso como um Ponto de Operação

O empurrão máximo de 6000 N, o ponto de velocidade superior de 40 mm/s e o curso máximo de 600 mm são limites publicados independentemente. O registro atual do ZT06 não inclui uma tabela de força versus velocidade ou uma matriz de configuração provando que todos os três pontos finais podem ser combinados.

Para seleção, defina o ponto de operação real: carga de trabalho, direção de carga, velocidade carregada necessária, curso, ciclo e condição de montagem. O guia de dimensionamento do atuador pode ajudar a organizar essas entradas antes de uma revisão do modelo.

Essa distinção é importante quando um mecanismo opera perto de um dos limites publicados. Um projeto que requer alto empurrão, longo percurso ou uma velocidade carregada particular deve ser revisado como uma configuração completa, em vez de ser selecionado a partir de um valor de destaque.

Referência de Instalação e Dimensional

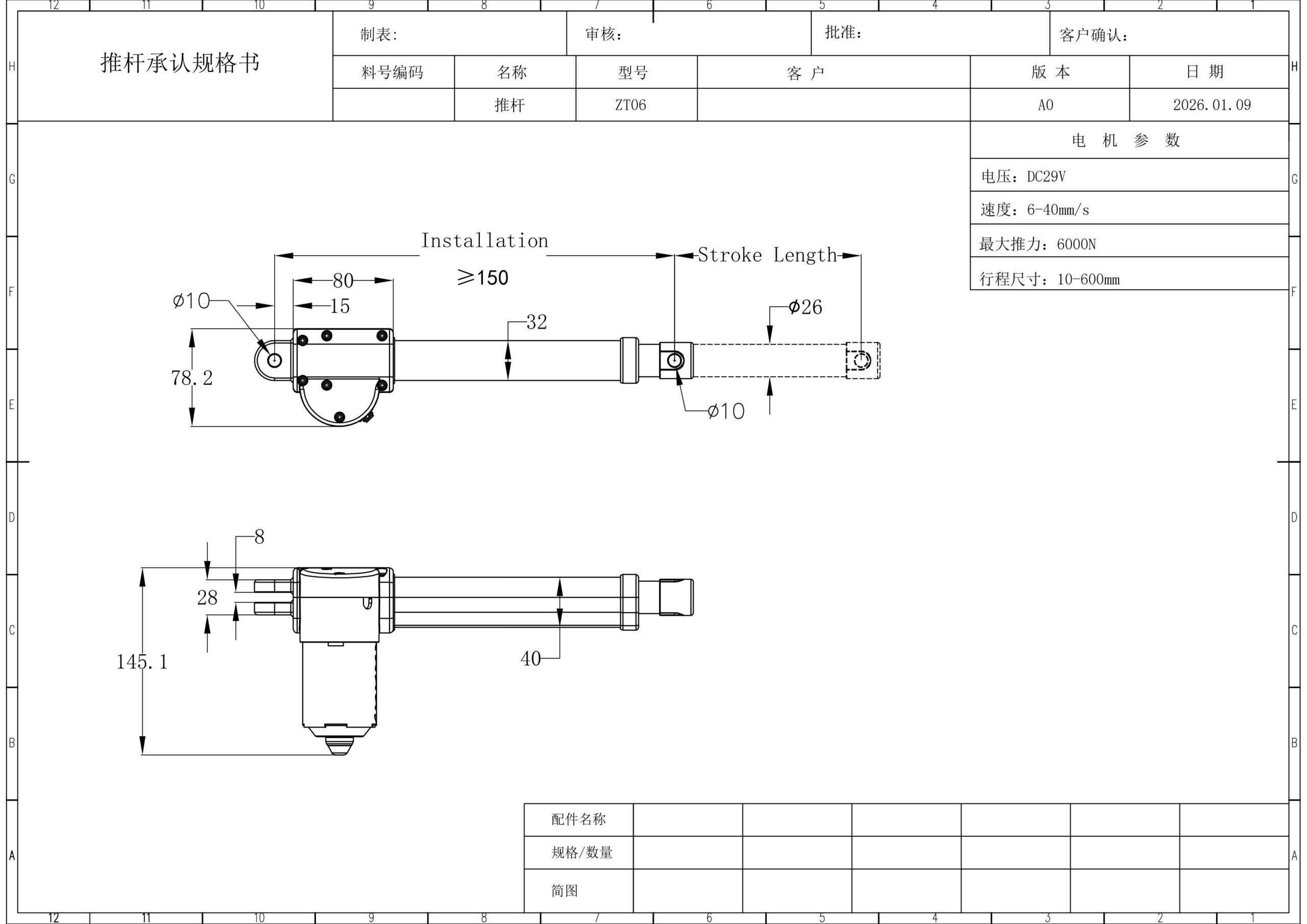

O ZT06 possui um comprimento mínimo de instalação publicado de pelo menos 150 mm. O resumo do desenho local também registra furos para pinos de montagem de 10 mm em ambas as extremidades, um diâmetro externo do tubo interno de 26 mm, uma largura do tubo externo de 32 mm, uma largura do motor de 40 mm, uma altura total da montagem do motor de 145,1 mm e uma altura do suporte frontal de 78,2 mm.

Os deslocamentos do centro do furo de pino adicionais são registrados como 15 mm, 80 mm, 28 mm e 8 mm. Para liberação mecânica, utilize o desenho atual em vez de reconstruir a geometria a partir de dimensões de marketing isoladas. Arquivos relevantes podem ser solicitados através do documentação técnica recurso.

Um mecanismo de empurrador também deve ser revisado para alinhamento, orientação de montagem, envelope disponível e carga lateral. Estas são verificações de integração de sistema, não reivindicações adicionais de desempenho do ZT06.

Planejamento de Potência e Sistema

O registro do produto bloqueado especifica DC 29V. Não estabelece consumo de corrente, detalhes do conector, tamanho do fio, uma interface de controle específica ou uma opção de feedback de posição para o ZT06. Se o sistema está sendo projetado em torno dessa voltagem, revise os disponíveis opções de energia de 29V e confirme a capacidade de corrente e os requisitos de cabeamento para a configuração selecionada.

Os requisitos de controle devem ser definidos ao mesmo tempo. Se o projeto precisar de movimento coordenado, feedback, uma interface de usuário específica ou outro arranjo de controle, trate isso como um requisito em nível de sistema e utilize os verificações de compatibilidade do sistema antes da liberação.

O que Fornecer para uma Revisão do Modelo ZT06

Fornecer essas entradas permite que força, velocidade, curso, ajuste, ciclo e requisitos elétricos sejam revisados juntos.

Onde o ZT06 é um Bom Ponto de Partida

O ZT06 é um modelo razoável para avaliar quando o mecanismo precisa de um acionamento de haste de 29V, viajando dentro da faixa publicada de 10–600 mm, uma exigência de empurrão que não excede o máximo publicado de 6000 N, e uma velocidade solicitada dentro da faixa publicada de 6–40 mm/s.

O modelo é particularmente útil para ser incluído em uma lista quando o ajuste dimensional é importante, pois o registro local inclui dimensões específicas do modelo para tubo, furo de pino, motor e suportes.

Requisitos que precisam de confirmação adicional

Não libere o modelo apenas a partir da tabela do cabeçalho quando o projeto depende de uma velocidade carregada específica próxima ao empurrão máximo, um ponto de operação de comprimento específico, um valor de força de tração, consumo de corrente, um nível de entrada definido, feedback de posição, precisão, um emparelhamento de controle específico, requisitos de ciclo estendidos, dados de vida útil ou documentos de conformidade específicos do modelo.

Esses itens não são estabelecidos pela fonte ZT06 bloqueada e devem ser confirmados para a configuração pretendida.

ZT06 FAQ

O ZT06 é classificado para 6000 N?

Sim. O registro do produto local ZT06 lista 6000 N como a classificação máxima de empurrão. Ele não fornece um valor de força de tração separado.

O ZT06 pode operar a 40 mm/s enquanto empurra 6000 N?

Os dados alvo disponíveis não estabelecem esse ponto de operação. Eles listam um empurrão máximo de 6000 N e uma faixa de velocidade de 6–40 mm/s, mas nenhuma tabela de emparelhamento de força-velocidade ZT06 é fornecida.

O curso total de 600 mm está disponível com todas as opções de velocidade e força?

A fonte local confirma uma faixa de curso de 10–600 mm, mas não prova que cada força, velocidade e ponto final de curso podem ser combinados. Confirme o ponto de operação selecionado antes da liberação.

Qual voltagem o ZT06 utiliza?

A fonte do produto local especifica DC 29V.

Quais dimensões de montagem estão documentadas?

O registro local inclui um comprimento de instalação de pelo menos 150 mm, furos de pino de montagem de Ø10 mm, um tubo interno de Ø26 mm, largura de tubo externo de 32 mm, largura do motor de 40 mm, altura do conjunto do motor de 145,1 mm e altura do suporte frontal de 78,2 mm.

O que devo enviar para um orçamento?

Envie a carga de trabalho, direção da carga, velocidade de carregamento necessária, curso, espaço de instalação, ciclo, ambiente, requisitos de controle e elétricos, necessidades de documentação e quantidade.

Resumo das Vantagens do ZT06

O ZT06 combina uma interface de 29V, uma capacidade máxima de empurrar de 6000 N, uma faixa de velocidade de 6–40 mm/s e opções de curso de 10–600 mm com dimensões de montagem específicas do modelo. Seu valor prático para a seleção OEM é a amplitude de sua faixa publicada mais os dados de ajuste utilizáveis. A configuração final ainda depende da carga de trabalho, velocidade de carregamento, curso, ciclo, espaço de montagem e requisitos de controle.

Solicitar uma Revisão de Configuração do ZT06

Envie o ponto de operação e os requisitos de integração acima, ou entre em contato com a equipe de engenharia com os detalhes da sua aplicação para uma revisão de configuração.
