Atuador Servo DG75 — DG75-0.7T-100-5

Descrição

DG75-0.7T-100-5 é uma unidade de movimento linear servo acionada com dobra paralela documentada para 7.000 N de empuxo nominal, 100 mm de curso e 100 mm/s de velocidade linear nominal. O mesmo registro de produto local especifica um passo de parafuso de 5 mm, redução de correia dentada 1:2, motor servo de 0,75 kW / 220 V CA e transmissão de parafuso esférico de alta precisão.

Esta página é específica de configuração. Os valores abaixo descrevem a unidade DG75-0.7T-100-5 documentada. Faixas de série e páginas externas não são usadas para preencher fatos ausentes no nível do modelo.

Configuração do DG75-0.7T-100-5 verificada

Para triagem antecipada, use o seletor de produtos antes de liberar o ponto de operação.

Como interpretar 7 kN, 100 mm e 100 mm/s

Esses três valores pertencem à mesma configuração documentada, o que os torna um ponto de partida de seleção muito mais forte do que máximos de série não relacionados. Eles ainda não respondem a todas as perguntas sobre condições de operação.

O registro local identifica 7.000 N como empuxo nominal e 100 mm/s como velocidade linear nominal, mas não fornece uma curva de força-velocidade, perfil de aceleração, condição de teste de ciclo de trabalho, curva de desclassificação térmica ou limite de ciclo contínuo. Um projeto que requer 7 kN continuamente a 100 mm/s deve, portanto, confirmar o perfil de movimento real, frequência de ciclo, tempo de permanência, direção da carga e condição térmica antes da liberação.

Use o fluxo de trabalho de dimensionamento do atuador organizar carga, velocidade, deslocamento, orientação, padrão de ciclo e entradas de perfil de movimento para revisão técnica.

Envelope Mecânico e Interfaces

A estrutura documentada do DG75 utiliza uma seção transversal do corpo de 75 mm e um arranjo paralelo do motor.

Os valores de 279 mm e 230 mm são mantidos como rótulos documentados separados; eles não devem ser combinados em uma nova fórmula dimensional sem um desenho controlado.

Antes da liberação do suporte, confirme a revisão do desenho, alinhamento, folga de curso total, conexão da ponta da barra, orientação do flange, orientação externa, engajamento do fixador e caminho da carga. Solicite os arquivos controlados atuais através da área de documentação técnica.

Arquitetura de Drive e Movimento

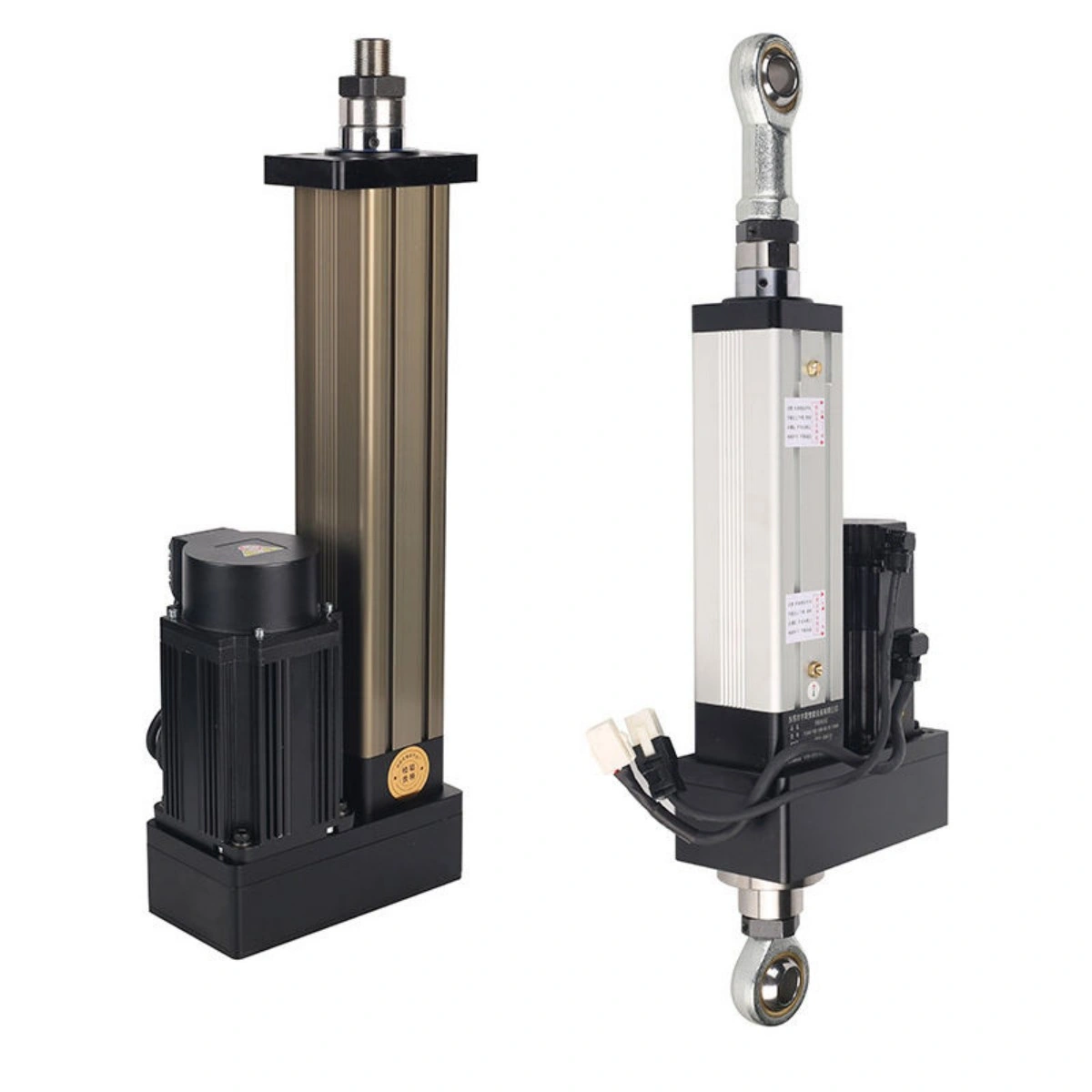

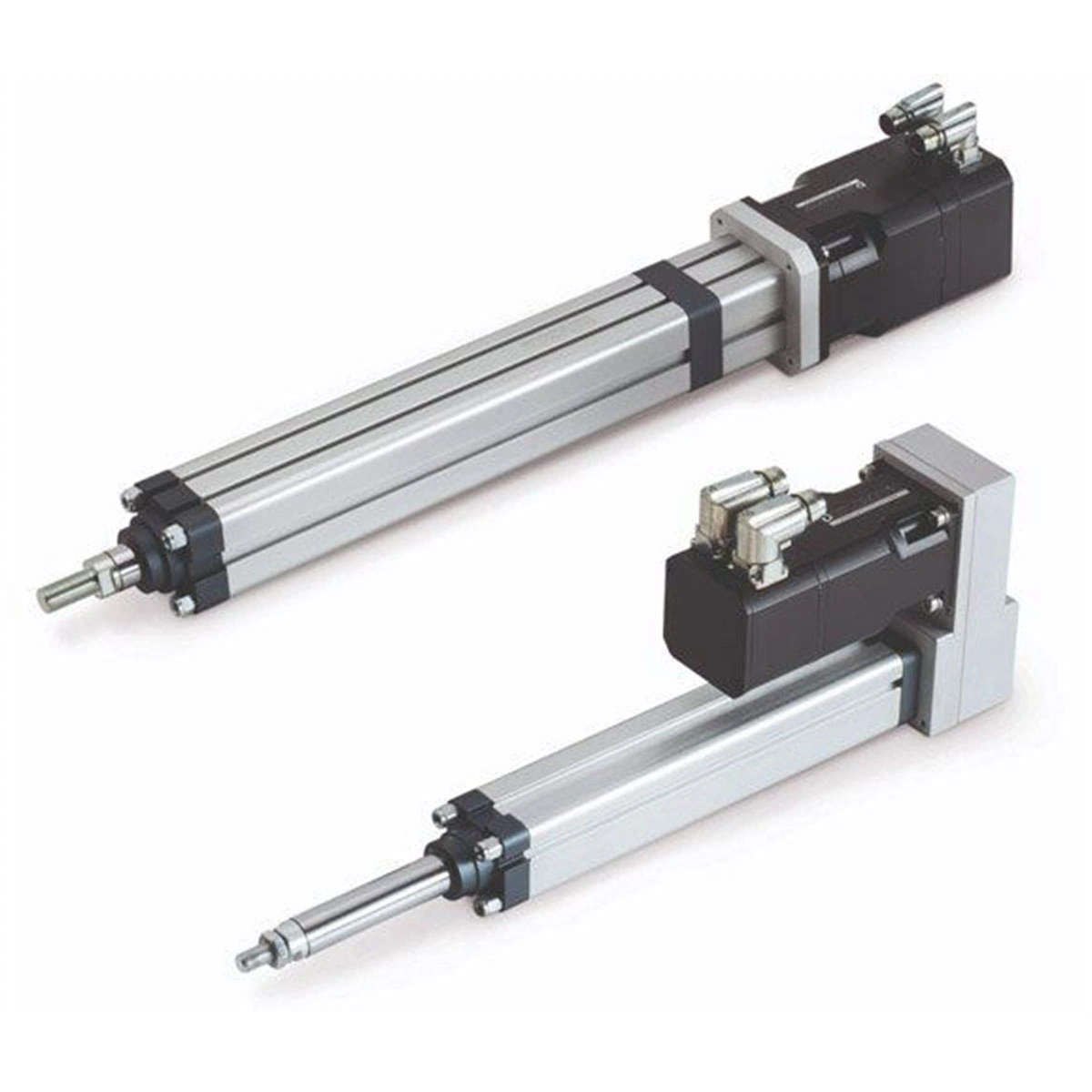

DG75-0.7T-100-5 utiliza uma rampa de esfera com um avanço de 5 mm e uma redução de correia dentada de 1:2. O layout dobrável coloca o motor servo em paralelo ao corpo do atuador, ajudando a reduzir o envelope de instalação axial em comparação com um arranjo de motor em linha.

O registro local também identifica três interruptores magnéticos de limite / proximidade. Não define lógica de interruptor, cabeamento, modelo de controlador, protocolo de feedback, marca do drive ou arquitetura de I/O. Trate-os como itens de integração de projeto, em vez de características padrão assumidas.

Para planejamento do lado de controle, utilize o checklist de compatibilidade do sistema para organizar requisitos de acionamento, feedback, cabeamento, comutação, comunicação e interface da máquina.

Condições do Projeto a Confirmar

O registro exato do modelo fornece uma base mecânica e de movimento útil, mas várias variáveis do projeto ainda requerem confirmação:

• carga de trabalho real e direção da carga;
• forças de pico, de processo, de choque ou fora do eixo;
• velocidade necessária sob a carga real;
• aceleração, desaceleração, tempo de espera e frequência de ciclo;
• orientação vertical ou horizontal;
• exposição a carga lateral e guia externa;
• exigência de retenção quando parado ou desligado;
• temperatura ambiente e exposição à contaminação;
• necessidades de controlador, feedback, lógica de comutação, cabeamento e conector;
• tolerância de posicionamento requerida, repetibilidade e método de validação;
• desenho, CAD, inspeção, rastreabilidade e requisitos de documentos de teste.

Os planos de liberação formal também podem incluir os recursos de revisão de qualidade do site para que os critérios de aceitação sejam definidos antes da produção.

Quando DG75-0.7T-100-5 é um Forte Candidato

Esta configuração vale a pena avaliar quando o mecanismo precisa de uma classe de empuxo nominal de aproximadamente 7 kN, 100 mm de viagem, movimento nominal de 100 mm/s, e o pacote de dobra de 75 mm documentado se encaixa na máquina.

É particularmente útil como ponto de partida para prensagem, elevação, empurrar, posicionamento, montagem automatizada, manuseio de materiais, equipamentos de teste, equipamentos de embalagem, equipamentos eletrônicos e maquinário de componentes automotivos quando a equipe do projeto pode validar o ponto de operação final e as condições de integração.

Não selecione o modelo apenas com base no empuxo quando a aplicação tem alta carga lateral, demandas de ciclo incomumente agressivas, requisitos rigorosos de força-em-velocidade, exposição ambiental incomum ou um padrão específico de controlador/feedback. Esses itens precisam de confirmação em nível de projeto.

Informações a Enviar para Revisão do DG75

Um pedido completo ajuda a separar uma combinação dimensional de um ponto de operação verificado.

DG75 FAQ

Os valores de 7 kN, 100 mm e 100 mm/s estão documentados para a mesma configuração?

Sim. O registro de produto local atribui os três valores ao DG75-0.7T-100-5. O requisito final de força-na-velocidade ainda deve ser verificado em relação à carga real e ao perfil de ciclo.

Que motor e transmissão estão documentados?

A configuração lista um motor servo de 0,75 kW / 220 V AC, uma esfera de alta precisão, passo de 5 mm e redução de correia dentada de 1:2.

Qual é o comprimento recolhido?

O comprimento total recolhido documentado é de 336 mm. O registro também contém 279 mm e 230 mm relacionados à carcaça, que são preservados separadamente em vez de convertidos em uma fórmula inferida.

Quais interfaces de montagem estão listadas?

O registro inclui opções de montagem em pé e flange frontal, um eixo de Ø40 mm, rosca de extremidade de eixo M30 × 1,5, piloto frontal de Ø54 mm, 8 × buracos frontais de Ø6,8 mm, buracos roscados M8-6H e 4 × buracos de base de Ø12,5 mm.

A precisão de posicionamento, repetibilidade, classificação de ingresso e ciclo de serviço estão especificados?

Nenhum valor numérico em nível de modelo para esses itens está incluído no registro local atual. Confirme-os contra a documentação do projeto controlada quando forem requisitos de aceitação.

O que devo enviar antes da liberação?

Envie a carga real, a velocidade carregada requerida, o padrão de ciclo, o envelope de instalação, a preferência de montagem, os requisitos de controle, o ambiente, os documentos necessários, a quantidade e o cronograma através do página de contato.

Resumo das Vantagens

DG75-0.7T-100-5 fornece uma base de engenharia bem definida: empuxo nominal de 7.000 N, curso de 100 mm, velocidade nominal de 100 mm/s, avanço de 5 mm, redução de correia dentada de 1:2, acionamento servo de 0,75 kW, transmissão por parafuso de esferas e interfaces de montagem documentadas. Sua arquitetura dobrável também suporta um pacote axial mais curto, mantendo as condições de controle, ciclo, ambiente e validação explícitas para revisão do projeto.

Envie seu ponto de operação, envelope de instalação, requisitos de controle, necessidades de documentação, quantidade e cronograma alvo para uma revisão exata da configuração do DG75.
