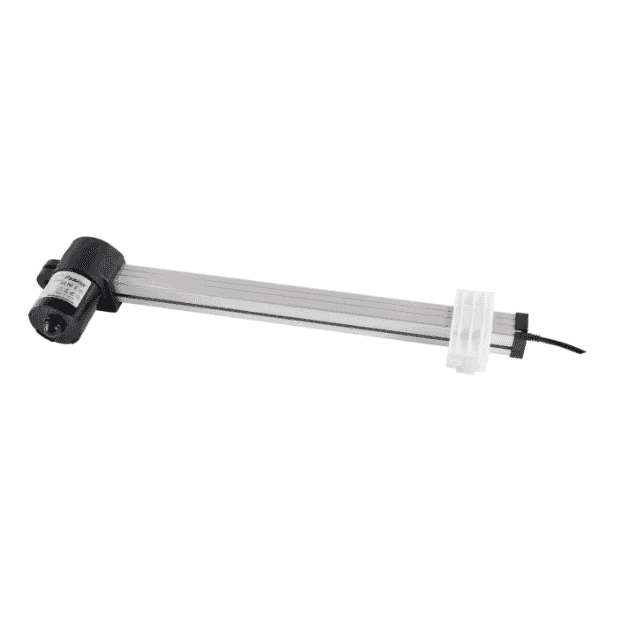

PT06 리니어 액추에이터

설명

PT06은 이동식 캐리어와 고정 트랙 배열로 구성된 DC 29V 슬라이드 스타일 모션 유닛입니다. 지역 PT06 제품 기록에는 최대 푸시 힘 3000 N, 발표된 속도 범위 6–40 mm/s, 스트로크 옵션 10 mm에서 1000 mm까지, 그리고 10% 듀티 사이클이 나열되어 있습니다.

이 값은 보장된 작동 지점이 아니라 발표된 모델 경계를 설명합니다. 작업 하중, 필요한 부하 속도, 스트로크, 설치 거리, 주기 패턴, 기계 정렬, 제어 방법 및 작동 환경은 구성이 출시되기 전에 함께 검토해야 합니다. 더 넓은 모델 선별을 위해 선형 액추에이터 범위 PT06을 메커니즘에 고정하기 전에.

PT06 사양

위의 힘, 속도 및 스트로크 수치는 독립적으로 발표된 한계입니다. "3000 N에서 40 mm/s"와 같은 요청은 운영 지점을 증명하는 PT06 힘-속도 곡선이 포함되어 있지 않기 때문에 검증된 것으로 취급되어서는 안 됩니다. 사용하십시오. 액추에이터 사이징 워크플로우 구성 검토 전에 작업 하중, 하중 속도, 이동 및 사이클 입력을 준비합니다.

힘, 속도 및 스트로크 선택 경계

PT06은 단순히 헤드라인 최대치에서가 아니라 실제 운영 요구 사항에 따라 선택해야 합니다. 로컬 기록에는 힘-속도 곡선, 하중 속도 테이블, 전류 하중 곡선, 전류 소모, 인장 하중 등급, 정적 유지 값 또는 구성 수준 성능 표가 포함되어 있지 않습니다.

실제 프로젝트의 경우, 먼저 하중 방향과 작업 압축 하중을 제공한 후, 해당 하중에서 필요한 속도를 명시하십시오. 스트로크는 별도로 고려해야 하며, 더 긴 이동 요구 사항이 기계적 공간 및 전체 이동 여유를 변경하기 때문입니다. 설계가 동기화된 움직임, 위치 제어, 부드러운 시작/정지 또는 다른 제어 동작에 의존하는 경우, 이러한 요구 사항은 모델 이름에서 가정하는 것이 아니라 프로젝트 입력으로 명시해야 합니다.

그것은 제품 선택기 모델 수준 선별을 조직하는 데 도움을 줄 수 있지만, 최종 승인은 여전히 전체 운영 지점 및 인터페이스 요구 사항을 기반으로 해야 합니다.

슬라이더 레이아웃 및 초기 치수 참조

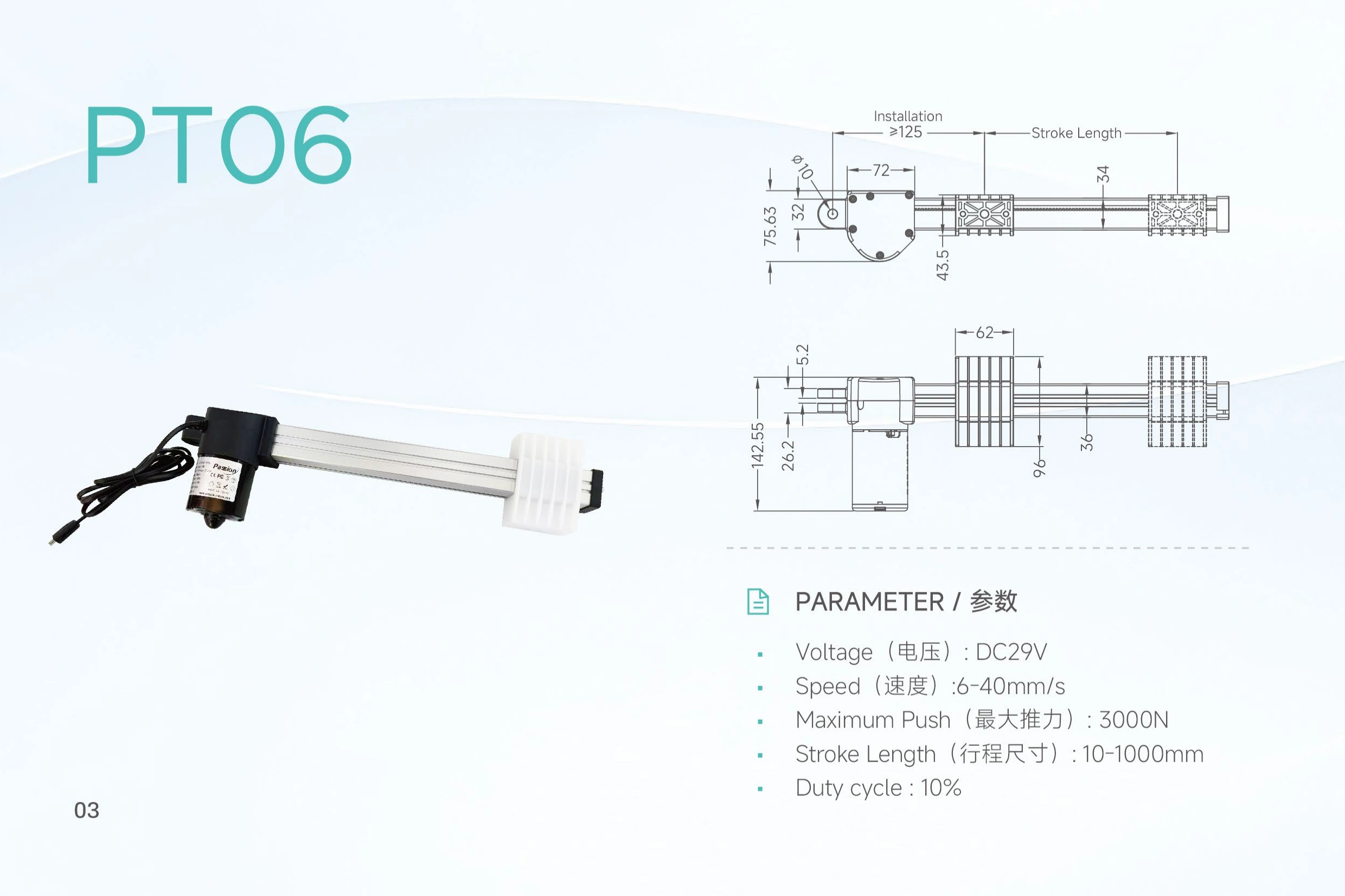

PT06은 슬라이더/트랙 배열을 사용하므로, 메커니즘은 캐리지 이동, 고정 트랙 배치, 장착 인터페이스 및 선택된 스트로크를 통한 여유를 점검해야 합니다. 현재 로컬 기록은 초기 배치 작업을 위한 다음과 같은 치수 참조를 제공합니다.

이 값은 현재 제품 기록의 예비 참조로, 발행된 허용 공차 도면이 아닙니다. 브래킷을 가공하거나 홀 위치를 고정하기 전에 현재 도면을 요청하고 설치 거리, 정렬, 하중 방향, 전체 이동 클리어런스 및 측면 하중 또는 안내 요구 사항을 확인하십시오. 기술 문서 영역 도면 및 데이터 요청에 적절한 경로입니다.

시스템 계획 입력

PT06 구성이 기계적 및 전기적 요구 사항이 함께 도착할 때 더 유용합니다.

PT06가 기존 제어 아키텍처에 연결해야 하는 경우, 시스템 호환성 체크리스트 전압, 스위칭, 피드백, 동기화, 커넥터 및 인터페이스 요구 사항을 정리하는 데 사용하십시오.

적합성 검토: 계속할지 일시 중지할지 결정하는 방법

PT06는 메커니즘이 DC 29V 주위에 설계될 수 있고, 발표된 3000 N 최대 하중 내의 압력 요구와 10–1000 mm 범위의 스트로크, 발행된 6–40 mm/s 속도 범위 및 사용 가능한 슬라이더 외피를 충족할 때 후보입니다.

디자인이 특정 힘-속도 조합, 정의된 측면 하중 용량, 특정 환경 등급, 지정된 피드백 기술, 발행된 치수 공차 또는 사전 승인된 컨트롤러 쌍에 의존할 경우 선택을 일시 중지하십시오. 이러한 항목은 이 페이지에 사용된 지역 PT06 기록에서 설정되지 않았으며 모델별 확인이 필요합니다.

견적-출시 체크리스트

PT06를 프로젝트 도면이나 구매 사양에 배치하기 전에 확인하십시오:

• 작동 푸시 하중 및 필요한 부하 속도;
• 선택된 스트로크 및 전체 구동 간격;
• 슬라이더 정렬 및 장착 기하학;
• 현재 도면에 대한 피벗 및 홀 치수;
• 주기 패턴 및 대기 시간;
• 전원 및 스위칭 아키텍처;
• 피드백, 커넥터 및 제어 요구 사항;
• 작동 환경;
• 현재 치수 도면;
• 필요한 성능 곡선, 배선 데이터 또는 자격 기록;
• 수량, 샘플 필요 및 목표 일정.

PT06 FAQ

PT06의 최대 밀어내는 힘은 얼마인가요?

지방 PT06 기록에 따르면 최대 밀어내는 힘은 3000 N입니다. 이는 최대값이며 모든 나열된 속도나 스트로크가 해당 힘에서 작동할 수 있음을 증명하지 않습니다.

PT06의 발표 속도 범위는 무엇인가요?

발표된 범위는 6–40 mm/s입니다. 프로젝트에서 하중 하에 특정 속도가 필요한 경우, 작업 하중을 제공하고 구성 수준 확인을 요청하십시오.

나열된 스트로크 범위는 무엇인가요?

지방 기록에 따르면 10–1000 mm입니다. 선택된 스트로크는 전체 설치 관과 전체 이동 여유 공간에 대해 확인해야 합니다.

3000 N과 40 mm/s를 동시에 가정할 수 있나요?

아니요. 증거 패키지는 해당 사항을 증명하는 PT06 힘-속도 곡선을 포함하고 있지 않습니다. 검토를 위해 필요한 하중과 하중 속도를 제출하십시오.

PT06는 몇 볼트를 사용하나요?

PT06는 DC 29V로 나열됩니다. 특정 프로젝트에 대해 전류 요구 사항, 전환 방법 및 제어 쌍을 여전히 확인해야 합니다.

10% 듀티 사이클은 무엇을 의미합니까?

지방 기록은 10%로 명시하고 있지만 정확한 테스트 기반이나 작동/정지 타이밍을 제공하지 않습니다. 이를 발표된 한도로 간주하고 사이클 타이밍이 중요한 경우 명확성을 요청하십시오.

나열된 치수는 가공 준비가 되었나요?

이들은 예비 참조입니다. 공차, 브래킷 또는 구멍 위치를 고정하기 전에 현재 게시된 도면을 확인하십시오.

PT06에 특정 피드백 또는 컨트롤러 인터페이스가 포함되어 있나요?

이 페이지에 사용된 지역 증거는 하나를 정의하지 않습니다. 구성 검토를 위해 요청에 필요한 제어 및 피드백 방법을 명시하십시오.

장점 요약

PT06는 3000 N의 게시된 밀어내기 한계, 6–40 mm/s 속도 범위, 10–1000 mm 스트로크 범위, DC 29V 입력 및 슬라이더-트랙 레이아웃을 하나의 모델에 통합합니다. 선택 프로세스는 투명하며: 하중 속도, 스트로크, 장착 기하학, 사이클, 환경, 제어 및 필요한 기술 기록을 함께 검토한 후에 출시해야 합니다.

PT06 구성 검토를 요청하십시오.

작업 하중, 필요한 하중 속도, 스트로크, 사용 가능한 설치 공간, 사이클 패턴, 환경, 제어 및 피드백 요구 사항, 수량, 필요 문서를 보내주십시오. ServoCylMotion은 헤드라인 값만 선택하는 것이 아니라 실제 메커니즘에 대해 PT06을 검토할 수 있습니다.
