ZT20 리니어 액추에이터: 2000N, 4–20mm/s, 10–500mm

설명

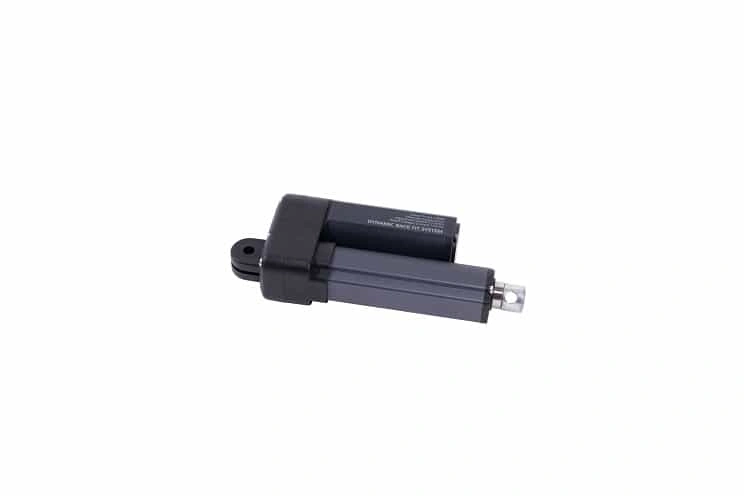

그것은 ZT20 선형 액추레이터 최대 2,000 N의 추진력이 필요한 장비를 위한 콤팩트한 29 V 모션 유닛입니다. 최대 2,000 N 추진력, 공개된 4–20 mm/s 속도 범위, 및 10–500 mm 스트로크 옵션 공간 효율적인 레이아웃에서. 최소 설치 크기는120 mm , ZT20 치수 기록에는 및 Ø20 mm 로드 통합 계획을 위한 Ø8 mm 장착 구멍이 포함되어 있습니다.

ZT20는 고정된 최대 값의 조합보다 구성 가능한 작업 envelopes로 평가하는 것이 가장 좋습니다. 게시된 추진력, 속도 및 스트로크 범위는 실제 하중, 이동, 주기 패턴, 장착 기하학 및 제어 요구 사항에 일치해야 구성 설정이 이루어집니다.

더 넓은 모델 비교를 위해, 다음을 검토하십시오. ZT 시리즈 모델 범위 또는 더 넓은 선형 액추레이터 포트폴리오.

ZT20 사양

이 값들은 문서화된 ZT20 제품 구계를 정의합니다. 이들은 아니요 2,000 N, 20 mm/s, 500 mm 스트로크가 하나의 구성에서 함께 사용 가능한 것을 증명합니다. 설계를 위해서는 선택된 스트로크와 주기 패턴에서 필요한 힘과 속도를 확인해야 합니다.

좁은 메커니즘 레이아웃을 위한 컴팩트한 치수

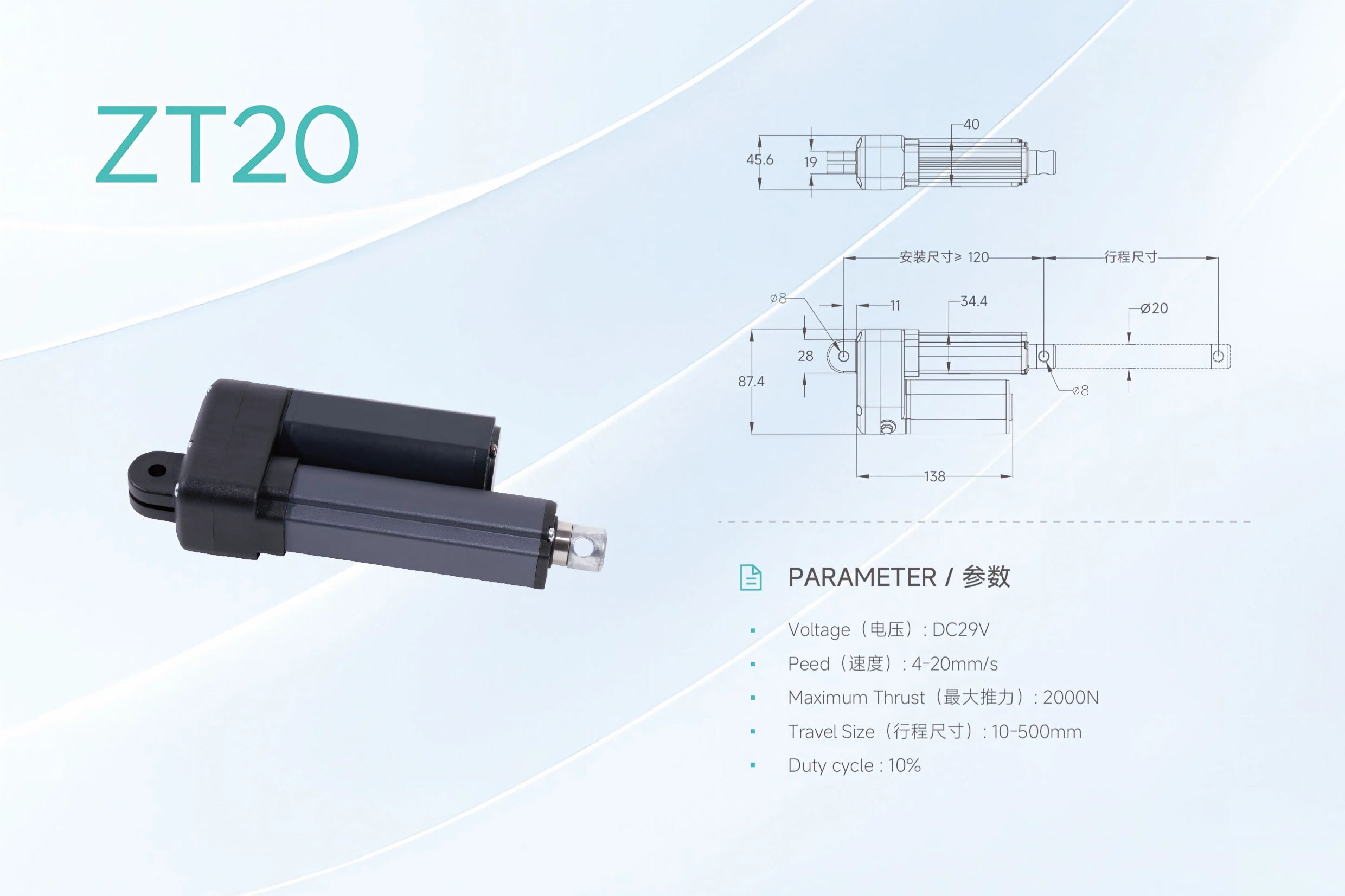

ZT20은 사용 가능한 공간이 힘만큼 중요한 프로젝트에 적합합니다. 최소 설치 크기는 120mm 이상 디자이너가 폐쇄된 메커니즘 위치를 확인하는 데 유용한 시작점을 제공하며, 138mm의 베이스 길이, , ZT20 치수 기록에는, 및 Ø20 mm 로드 브래킷 및 pivot 계획을 위한 주요 참조를 제공합니다.

메커니즘 최종 확정 전에 확인해야 할 사항:

• 가용 축소 및 확장 클리어런스;
• 핀 대 핀 장착 기하학;
• 전체 이동 범위에서의 피벗 각도;
• 브래킷 정렬;
• 케이블 클리어런스;
• 이동 부분 충돌 영역;
• 여행 양쪽 끝에서의 측면 하중 위험.

액추레이터는 주요 하중이 의도된 이동 축을 최대한 따르도록 장착해야 합니다. 과도한 측면 하중이나 정렬 불량은 마찰을 증가시키고 일관성을 감소시킬 수 있으며, 특히 스트로크 길이가 길어질수록 그러합니다.

힘, 속도 및 스트로크는 함께 확인해야 합니다.

컴팩트한 액추레이터는 단일 헤드라인 숫자만으로 선택해서는 안 됩니다. ZT20 데이터는 최대 추력 2,000N 및 4–20mm/s의 발표된 속도 범위, 그러나 실제 사용 가능한 작동 지점은 선택한 구성 및 응용 하중에 따라 달라집니다.

검토를 위해 필요한 사항을 제공하십시오:

1. 밀거나 당기는 하중;
2. 목표 이동 거리;
3. 원하는 하중 속도;
4. 설치 방향;
5. 주기 주파수;
6. 주기당 이동 시간;
7. 시간당 예상 시작 횟수;
8. 가용 DC 29V 전원 조건.

이 작동 지점 접근 방식은 일반적인 사양 실수를 방지하는 데 도움이 됩니다: 모든 범위에서 가장 높은 값을 동시에 조합할 수 있다고 가정하는 것입니다.

프로젝트가 동일한 2,000N 클래스 내에서 느린 움직임을 우선시하는 경우, ZT17 저속 옵션을 비교하십시오.. 다른 컴팩트한 장착 균형이 필요한 경우, ZT11 컴팩트 장착 옵션 은 또 다른 ZT 시리즈 참조 점을 제공합니다.

10% 듀티 사이클 및 사이클 계획

ZT20은 문서화된 10% 듀티 사이클. 이는 사이클 계획이 응용 프로그램 검토의 중요한 부분임을 의미합니다.

작동 주기는 명시된 작동 조건 하에서 활성 실행 시간과 총 사이클 시간 간의 관계를 설명합니다. 10% 값은 제한 없는 지속적인 움직임으로 해석해서는 안 됩니다. 실제 모션 시퀀스는 선택된 하중과 환경을 고려하여 실행 시간과 대기 시간을 모두 포함해야 합니다.

프로젝트를 준비할 때 기록하세요:

• 연장 시간;
• 후퇴 시간;
• 이동 간 대기 시간;
• 시간 당 예상 사이클;
• 연장 및 후퇴 중 하중;
• 장치 주변의 환경 조건.

이 정보는 선택된 구성이 고립된 사양이 아닌 의도된 작동 패턴과 비교하여 검토될 수 있도록 합니다.

ZT20의 적합성

ZT20은 검증된 제품 범위 내에서 제어된 푸시, 풀, 리프트, 기울이기, 열기, 닫기 또는 위치 결정 동작이 필요한 컴팩트 기계 메커니즘에 고려될 수 있습니다.

전형적인 엔지니어링 사용 사례에는 다음이 포함될 수 있습니다:

• 컴팩트 장비 조정;
• 접근 패널 또는 해치 움직임;
• 좌석 및 가구 위치 조정;
• 경량 산업 기계 조정;
• 조립체 리프팅 또는 기울이기;
• 기계 보호 장치 및 커버;
• 모바일 장비 하위 조립체;
• 맞춤형 자동화 모듈.

애플리케이션 적합성은 실제 하중 경로, 사이클 패턴, 장착 방법, 환경 및 필요한 제어에 따라 다릅니다. 더 많은 이동 강조가 필요한 프로젝트의 경우, 비교하세요 ZT12 롱 스트로크 옵션. 더 높은 3,000 N 클래스 참조는 다음을 참조하세요: ZT09 모델.

릴리스 전에 확인해야 할 엔지니어링 정보

현재 ZT20 제품 기록에서는 전압, 속도 범위, 최대 압력, 스트로크 범위, 듀티 사이클 및 핵심 치수 데이터를 확인합니다. 릴리스 전에 정확한 프로젝트에 대해 몇 가지 구성 수준 항목이 여전히 확인되어야 합니다.

다음에 대한 확인을 제공하거나 요청하세요:

• 목표 힘에서 요구되는 하중 속도;
• 전류 소비 및 전원 공급 크기;
• 선택한 스트로크 및 닫힌 / 연장된 치수;
• 제한 또는 위치 감지 요구 사항;
• 제어기 인터페이스;
• 동기화 요구사항;
• 케이블 길이 및 배치;
• 환경 노출;
• 침입 요구 사항;
• 작동 온도 범위;
• 도면 수정;
• 프로젝트에서 요구하는 테스트 또는 준수 문서.

이것은 인접 모델 데이터나 일반 액추에이터 가정이 ZT20 사실로 간주되는 것을 방지합니다.

ZT20 견적 및 구성 체크리스트

더 빠른 엔지니어링 검토를 위해 문의와 함께 다음을 보내주세요:

작동점 정보가 완전할수록 ZT20을 메커니즘과 비교하는 것이 더 쉬워지고 광범위한 값에 의존하지 않게 됩니다.

자주 묻는 질문

ZT20의 최대 추진력은 얼마입니까?

문서화된 최대 추진력은 2,000 N입니다. 필요한 하중 속도와 선택된 스루크는 의도된 구성에서 확인해야 합니다.

ZT20에 대한 속도 범위는 무엇입니까?

공식에 발표된 범위는 4–20 mm/s입니다. 이는 제품 범위이지, 모든 하중과 스루크에서 모든 속도가 사용할 수 있다는 증거가 아닙니다.

사용 가능한 스트로크 범위는 무엇입니까?

문서화된 이동 범위는 10–500 mm.

최소 설치 크기는 얼마입니까?

지역 ZT20 치수 기록에는 설치 크기가 최소 120 mm.

작업 주기는 무엇입니까?

ZT20은 문서화되어 있습니다. 10% 듀티 사이클, 따라서 동작 순서에는 적절한 휴식 시간이 포함되어야 합니다.

확인된 장착 치수는 무엇입니까?

사용 가능한 기록에는 , ZT20 치수 기록에는, Ø20 mm 로드, 138mm의 베이스 길이, 여러 추가 외형 치수가 포함되어 있습니다. 최종 기계적 출시 전에 현재 도면을 검토해야 합니다.

ZT20은 2,000 N 수치에서만 선택할 수 있습니까?

아니요. 힘, 속도, 스루크, 작업 주기, 장착 기하학, 전력, 제어 요구 사항을 함께 검토해야 합니다.

요약

ZT20은 컴팩트한 설치 외형과 결합됩니다. DC 29 V 작동, 최대 2,000 N 추진력, a 4–20mm/s의 발표된 속도 범위, 10–500 mm 이동, 및 10% 듀티 사이클. 프로젝트가 공간을 고려한 동작 솔루션을 필요로 하고 작동점을 주의 깊게 검토해야 할 때 가장 강력한 가치를 발휘합니다.

요구되는 하중, 스트로크, 하중 속도, 장착 기하학, 사이클 패턴, 제어 요구 사항 및 수량을 보내주시면 구성 중심의 ZT20 리뷰를 받을 수 있습니다.
