PT16 리니어 액추에이터

설명

PT16은 3,000 N까지의 출력을 필요로 하는 프로젝트를 위해 설계된 29V 클레비스 마운트 모션 유닛으로, 6–50 mm/s 속도 범위와 10 mm에서 1000 mm까지의 스트로크 옵션을 가지고 있습니다. 이 장치의 장착 배열은 핀 연결 클레비스 인터페이스를 중심으로 구성되어 있으므로, 설치 기하학, 피벗 정렬, 브래킷 간격 및 사용 가능한 트래블 한계는 모델 선택의 중요한 요소입니다.

더 넓은 범위를 비교하는 구매자를 위해, 시작은 PT 시리즈 모델 개요 또는 리니어 액추에이터 제품 범위 정확한 구성을 잠그기 전에.

게시된 PT16 사양

세 가지 주요 값—힘, 속도, 및 스트로크—은 게시된 범위 또는 최대입니다. 이는 하나의 보장된 결합 작동 지점으로 읽혀서는 안 됩니다. 특정 하중을 특정 속도로 필요로 하는 프로젝트는 단순히 주요 숫자에서 선택하기보다는 구성을 검토해야 합니다.

근처 모델 비교를 위해, PT06 모델 다른 3,000 N 클래스 옵션을 평가할 때 관련이 있습니다. 이 PT18 모델 긴 이동 배열 및 속도 요구 사항을 비교할 때도 유용합니다.

성능 및 구성 경계

지역 PT16 기록은 3,000 N의 최대 푸시 값과 6–50 mm/s의 속도 범위를 확인하지만 PT16 힘 대 속도 표는 제공하지 않습니다. 이 구분은 샘플링된 웹 세트 내 인접 제품들이 일반적으로 하중과 이동 속도 간의 절충이 있음을 보여주기 때문에 중요합니다.

따라서 PT16의 출판 경계는 간단합니다: 3,000 N을 출판된 최대 푸시로, 6–50 mm/s를 출판된 속도 범위로 간주하며, 실제 프로젝트에 필요한 하중 속도를 확인합니다. 이는 스트로크에도 동일하게 적용됩니다. 10–1000 mm 값은 출판된 이동 범위로, 모든 힘과 속도 포인트가 모든 스트로크에서 이용 가능하다는 증거는 아닙니다.

유용한 엔지니어링 요청은 하나의 실제 작동 포인트를 정의해야 합니다: 작업 하중, 하중 방향, 필요한 하중 속도, 정확한 스트로크, 설치 방향, 사용 가능한 공간 및 의무 패턴.

클레비스 장착 및 설치 검토

클레비스 인터페이스는 핀 연결 회전점을 허용하지만, 라벨만으로는 허용 가능한 측면 하중, 관절 각도, 브래킷 공차 또는 적용 승인 여부를 정의하지 않습니다. 이러한 항목은 실제 메커니즘과 비교하여 확인해야 합니다.

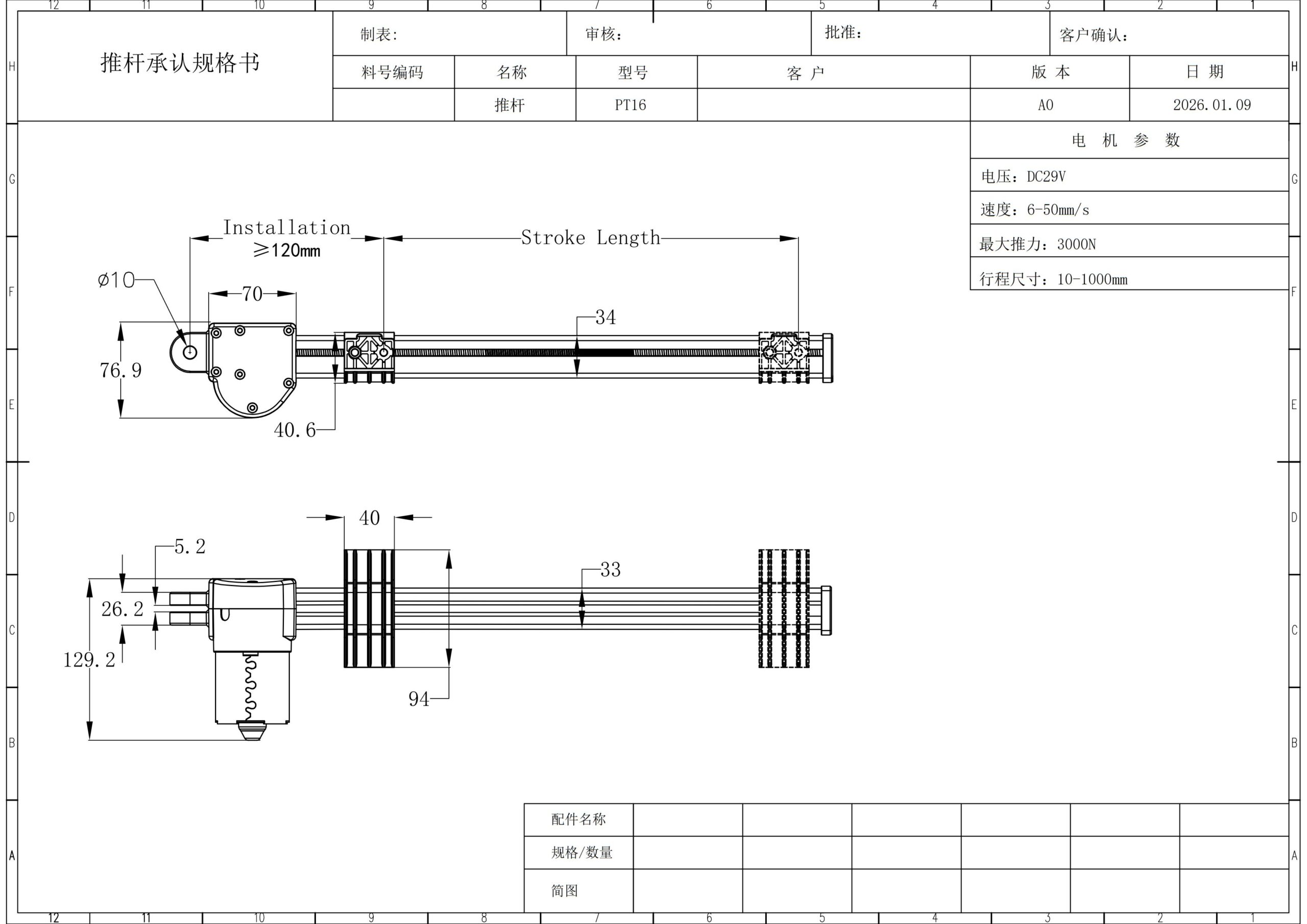

Ø10 mm 모터 측 핀 구멍, 40.6 mm 클레비스 두께, 브래킷 간격, 핀 유지 및 회전 축 정렬을 확인하는 것부터 시작하십시오. 전체 이동 범위에서 기계가 결합되거나 간섭이 있는지도 확인해야 합니다.

나열된 치수 값은 초기 포장에 유용하지만, 최종 가공이나 고정물 설계를 위한 공차가 있는 도면을 대체해서는 안 됩니다. 이는 긴 스트로크 구성에서 특히 중요하며, 주변 구조, 이동 영역 및 지지 형상이 더 중요해질 수 있습니다.

출시 전 시스템 계획

로컬 PT16 데이터는 DC 29V를 확인하지만 전류 소모, 커넥터 세부사항, 포함된 피드백, 엔드 리미트 배치 또는 특정 제어 인터페이스는 설정하지 않습니다. 해당 항목들은 가정된 기능이 아닌 구성 질문으로 취급해야 합니다.

프로젝트에 로컬 운영자 인터페이스가 필요하면 사용 가능한 내장형 제어 패널 개별 시스템 계획 옵션으로 검토할 수 있습니다. 선택한 PT16 구성의 호환성은 여전히 확인이 필요합니다.

집중 검토를 위해 다음 입력을 제공하십시오:

적합 및 비적합 가이드라인

PT16은 프로젝트가 DC 29V를 사용할 수 있고, 클레비스 스타일의 장착 인터페이스가 필요하며, 10–1000 mm 범위 내에서 스트로크가 요구되고, 구성 검토 후 게시된 3,000 N 및 6–50 mm/s 한계 내에서 작업할 수 있을 때 유력한 후보입니다.

프로젝트가 최대 압력 값에서 확인된 부하 속도, 문서화된 환경 등급, 정의된 피드백 패키지, 지속적 작동, 측면 하중 한계 또는 로컬 PT16 기록에 없는 차원 허용 오차 스택에 의존할 경우 추가 검토가 필요합니다.

견적-출시 체크리스트

견적을 위해 구성이 출시되기 전에 확인하십시오:

1. 필요한 작업 부하 및 방향;
2. 목표 하중 속도;
3. 정확한 스트로크;
4. 가능한 장착 공간 및 핀 기하학;
5. 작업 패턴;
6. 제어 및 전원 요구 사항;
7. 환경;
8. 필요한 기술 문서;
9. 수량 및 샘플 계획.

이렇게 하면 독립적인 최대값이 함께 제공된다고 가정하는 것을 피하고 기술 팀이 운영 지점을 검토할 충분한 정보를 얻을 수 있습니다.

PT16 자주 묻는 질문

PT16이 50 mm/s에서 3,000 N을 제공할 수 있습니까?

지역 데이터에는 힘-속도 테이블이 제공되지 않으므로 해당 조합은 가정하지 않아야 합니다. 검토를 위해 필요한 작업 하중과 하중 속도를 제출하십시오.

PT16에 대해 발표된 스트로크 범위는 무엇입니까?

지역 PT16 기록은 10–1000 mm입니다.

PT16은 어떤 전압을 사용합니까?

발표된 지역 값은 DC 29V입니다.

기재된 작동 주기는 무엇입니까?

지역 기록은 10%입니다. 현재 소스는 시험 간격이나 작동/휴식 기준을 정의하지 않으므로, 필요한 사이클링은 실제 사이클 프로필을 사용하여 검토해야 합니다.

Ø10 mm 핀 홀이 브래킷 가공 준비가 완료되었습니까?

Ø10 mm를 초기 인터페이스 참조로 사용하십시오. 최종 가공은 허용 오차, 기준 및 유지 세부 정보를 제어하는 배포된 도면을 따라야 합니다.

PT16에 위치 피드백 또는 끝 제한이 포함되어 있습니까?

이 페이지에 사용된 지역 PT16 기록은 이러한 기능을 설정하지 않습니다. 구성 검토 중에 필요한 피드백 및 제어 방법을 지정하십시오.

PT16 장점 요약

PT16은 DC 29V 입력, 클레비스 스타일의 장착 인터페이스, 최대 밀어내기 3,000 N, 6–50 mm/s 속도 범위 및 10–1000 mm 여행 범위를 결합합니다. 차원 기록은 초기 포장 검사를 지원하며, 최종 엔지니어링 검토는 실제 하중 작동 지점, 장착 적합성, 작동 패턴, 전기 인터페이스 및 배포된 치수를 제어합니다.

PT16 구성 검토 요청

프로젝트 하중, 하중 속도, 스트로크, 설치 엘리베이션, 사이클 패턴, 제어 요구사항 및 수량을 통해 보냅니다. 프로젝트 RFQ 페이지이 입력은 PT16 적합성을 검토하고 여전히 확인이 필요한 항목을 식별하는 데 사용될 수 있습니다.
