OEM / ODM エンジニアリングレビュー
OEM/ODMプロジェクト向けのリニアアクチュエータメーカー
OEMチームが比較する際 リニアアクチュエータメーカーでの有用な質問は、単に誰が最も大きなカタログを持っているかではありません。より良い質問は、メーカーやサプライヤーがあなたのアプリケーション要件を、メカニズム、電気アーキテクチャ、検証計画、そして生産引き渡しにフィットする制御可能でレビュー可能な構成に翻訳できるかどうかです。
ServoCylMotionは、要件主導のOEM/ODMレビューを使用しています。議論は動作タスクとシステムインターフェースから始まり、その後、プロジェクトが既存のプラットフォーム、ターゲット修正、またはより深いエンジニアリングパスのいずれに最も適しているかを判断します。プロジェクトの全体的な定義がまだの場合は、弊社の カスタムモーション機能.
要件主導のアクチュエータ選定 • 機械的 + 電気的 + 検証レビュー
サプライヤーの資格確認
OEMバイヤーがメーカーをどのように資格確認すべきか
調達のショートリストは、実際の設備プログラムに重要な証拠に基づくべきです。現在のメーカーのページは、繰り返し製品範囲、カスタマイズ、技術サポートを強調していますが、それらの主張は、あなたの要件に結びつけられたときにのみ有用になります。
資格確認エリア
何を確認すべきか
有用な証拠または入力
アプリケーションフィット
サプライヤーは、荷重、トラベル、荷重速度、デューティサイクル、設置スペースを一緒にレビューすることができますか？
荷重プロファイル、メカニズム図面、ターゲットサイクル
機械的統合
取り付けジオメトリ、ブラケット、およびエンドインターフェースをリリース前にレビューできますか？
インターフェース図面、縮退/拡張エンベロープ
電気的統合
ケーブルの長さ、コネクタの要件、電源と制御方法を一つのシステムとしてチェックできますか？
電圧、コネクタ／ピンアウト、ケーブルルーティング
制御とフィードバック
ハードウェアが確定する前に、CANチャネル数、動作シーケンス、およびフィードバック要件を定義できますか？
制御シーケンス、フィードバック要件
ドキュメント
図面、配線情報、および合意した修正は、あなたの承認プロセスにとって十分に明確ですか？
承認済み図面セット、配線／インターフェース文書
検証
サンプルステージは測定可能な受入基準に結び付いていますか？
形状、適合、動作、負荷、および制御チェック
生産引き渡し
生産計画の前に、承認されたインターフェース、パッケージング、およびプロジェクト管理された詳細が定義されていますか？
承認された要件およびリリース記録
商業的継続性
プログラムのために、現在の可用性、リードタイム、ボリュームの仮定、変更通知を確認できますか？
RFQ、予測ボリューム、サプライヤーの確認
多くのバイヤーが評価しているため 電動アクチュエータメーカー、このチェックリストは孤立した最大仕様を比較するよりも役立ちます。高い力、長い旅行、または高速度の値は、これらの条件が1つの構成で同時に利用可能であることを証明するものではありません。
OEM ／ ODM スコープ
ServoCylMotionにおけるOEM／ODMスコープ
プロジェクトは、設備が何をする必要があるかを定義することから始まります。地域のプロジェクトデータは、次の要件領域のレビューをサポートします：
01 荷重を押すまたは引くこと、ならびに変化する荷重条件
02 必要な旅行と利用可能な設置スペース
03 目標コスト荷重速度、サイクルタイム、および動作パターン
04 デューティサイクルおよび予想される運転／休止動作
05 取り付けジオメトリ、ブラケットまたはロッドエンドインターフェース
06 利用可能な電圧、制御方式、およびチャネル数
07 フィードバックまたは最終位置要件
08 ケーブル長およびコネクタ要件
09 関連する温度、ほこり、湿気または振動条件
10 サンプル数量、予想される年間ボリュームおよび受入基準
基盤プラットフォームが既に適切な場合、エンジニアリングの議論は不必要な再設計ではなく、ターゲットインターフェースに焦点を当てることができます。確認されたローカルカスタマイズエリアには、ケーブル長、コネクタの選択、マウントハードウェア、ラベリングまたはブランディング、パッケージングが含まれます。正確な可用性は、選択されたハードウェアとプロジェクトの要件によって異なります。
チームが最初に利用可能なモーションプラットフォームを比較する必要がある場合、 標準アクチュエータ範囲 を確認してからOEMの概要を提出してください。
エンジニアリングパス
要件から生産リリースへ
明確なプロセスは、エンジニアリングと調達が同じ前提で同じプロジェクトを評価するのに役立ちます。
01
1. 要件レビュー
メカニズムの図面とアプリケーションを定義する運用目標を共有してください。レビューには、負荷、移動、速度、デューティサイクル、マウント、制御、フィードバック、電力、配線、環境および商業ボリュームの仮定が含まれるべきです。
02
2. 構成およびインターフェースレビュー
プロジェクトは既存のプラットフォーム、修正されたプラットフォーム、またはより広範な開発パスにマッピングされます。構成が最終版として扱われる前に、機械的および電気的インターフェースをレビューする必要があります。
03
3. エンジニアリングサンプル
サンプルが必要な場合、何を証明しなければならないかを定義してください。一般的な目的には、物理的フィット、マウントアライメント、動作挙動、ケーブルとコネクタのフィット、意図された制御システムとの相互作用が含まれます。
04
4. 合意された基準に対する検証
検証は、一律の主張ではなく、実際のアプリケーション要件を使用する必要があります。プロジェクトによっては、受け入れ基準には負荷運転、移動、サイクル挙動、制御シーケンス、終端位置、インターフェースフィットまたは他の合意されたチェックが含まれる場合があります。
05
5. 生産リリース
構成および受け入れ基準が承認された後、図面、配線要件、ラベリングおよびパッケージングなどのプロジェクト管理された詳細が生産計画のために凍結されます。
このエンジニアリングパスは、あなた自身のサプライヤー品質手順を置き換えるのではなく、補完します。組織が工場監査、証明書レビュー、ファーストアーティクル承認、または他のベンダー資格ステップを必要とする場合、それを調達計画に含め、購入する正確な範囲に対する適用可能な証拠を確認してください。
システム統合
制御、同期、およびシステムマッチング
アクチュエータの調達は、動作ハードウェアが紙上で適切に見える場合でも、システムレベルで失敗することがあります。そのため、制御、フィードバック、電力および配線は、同じアセンブリの一部である場合、早期にレビューする必要があります。

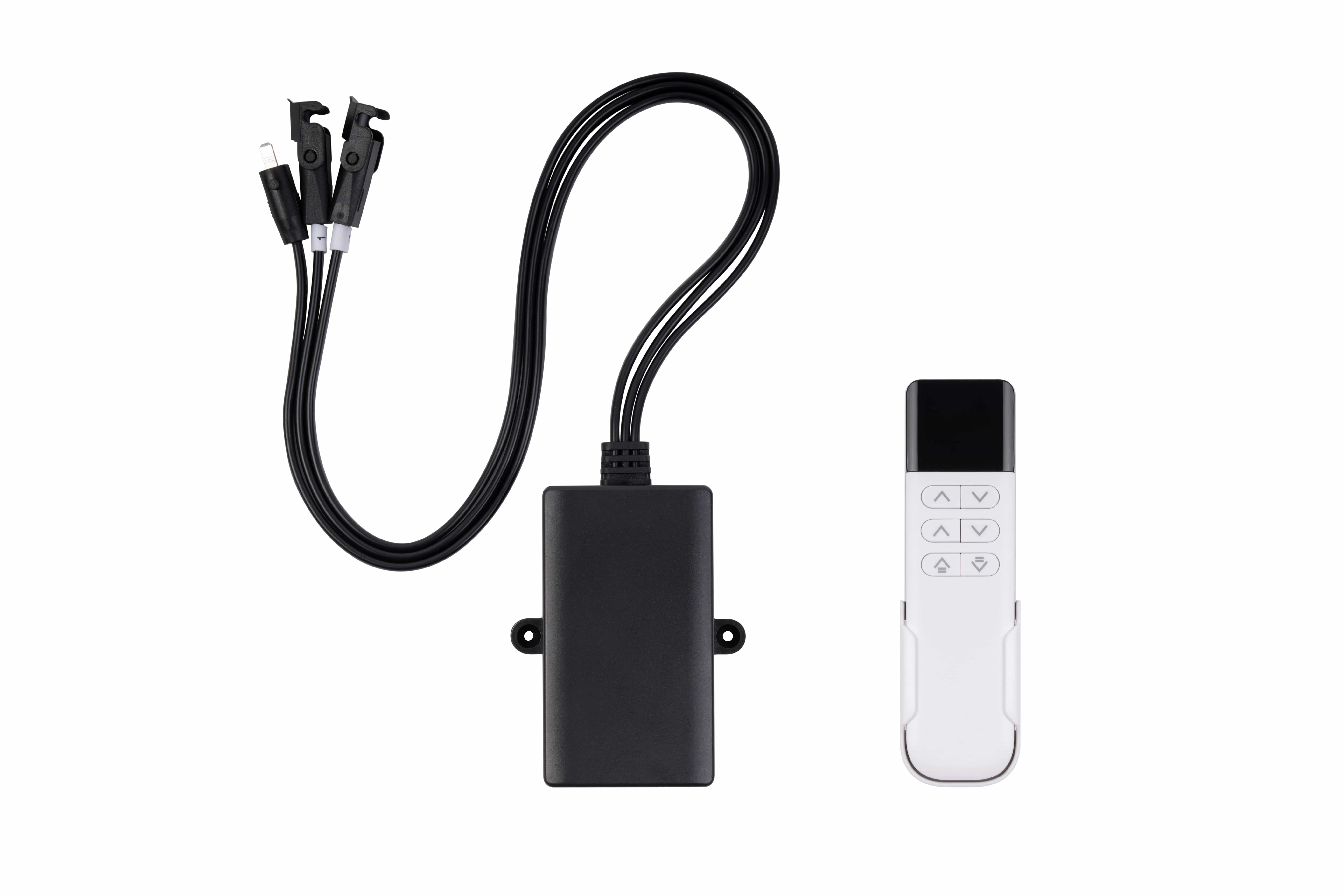

カスタムボタンロジック、チャネル動作、エンクロージャまたはコネクタ要件を持つプロジェクトについては、弊社の 制御システムOEM能力をご覧ください。2つ以上のドライブが協調システムとして動かなければならない場合、 マルチモーター同期パス.
生産リリース前に、 システム互換性レビュー は意図された動作ハードウェア、制御、電力、およびインターフェースを1つの構成レベルチェックに接続するのに役立ちます。
RFQ入力
OEM RFQに含めるべきこと
詳細なRFQは、 電動アクチュエータメーカー が懸念事項を推測するのではなく、実現可能性を評価するために十分なコンテキストを提供します。単一の力またはストローク目標から推測するのではなく。
要件
送信する情報
モーションタスク
移動、持ち上げる、押す、引く、または位置づける必要があるもの
ロード
押し引き負荷とピークまたは変化する条件
移動
必要なストロークと終端位置の要件
速度
対象の負荷速度またはサイクル時間
義務
運転/休止パターンまたは時間あたりのサイクル
空間
設置されたエンベロープと収納/展開限界
取り付け
ブラケット、ピボット、ロッドエンドジオメトリまたはインターフェース図面
コントロール
チャネル数、希望する動作順序およびホストインターフェース
フィードバック
限界、位置または同期要件
電力
利用可能な電圧およびシステム制約
配線
ケーブル長、コネクタ、ピンアウトまたはハーネスの要件
環境
温度、湿気、ほこり、振動またはその他の条件
プロジェクト
サンプル数量、年間ボリュームおよび受入基準
まだ分からない入力がある場合は、メカニズムの図面と性能目標を送信してください。最初のレビューで、どの欠落値が実現可能性に重大な影響を与えるかを特定できます。
同等レビュー
余分に購入せずにメーカーを比較する方法
信頼できるブランドと幅広いカタログは有用なスクリーニング信号ですが、どちらもあなたのプログラムへの適合を証明するものではありません。同等評価を使用してください：
01
同じ作動ポイントを比較します。 各サプライヤーに同じ負荷、移動、速度、稼働率、および環境条件に対応するよう依頼します。
02
標準機能をプロジェクト特有の変更から分けます。 既にサポートされているものと、修正、工具、またはさらに工学的な作業が必要なものを確認します。
03
範囲に特化した証拠を要求します。 認証、テストレポート、品質文書は、ウェブサイトのバッジから推測するのではなく、関連する製品、法的実体、および有効期間についてチェックする必要があります。
04
価格比較の前にインターフェースを確認します。 ケーブル、コネクタ、ブラケット、制御、または検証作業が見積もりの外にある場合、単価が低くても比較できません。
05
変更および供給の期待を定義します。 改訂、入手可能性の変更、およびプロジェクト制御要件がプログラムのためにどのように通知されるかを尋ねます。
このアプローチは、調達がカタログアクセスと真の工学的参与を区別するのに役立ち、サポートされていないマーケティング主張に依存しません。
OEM / ODM FAQ
よくある質問
リニアアクチュエータメーカーを比較する際にOEMバイヤーが確認すべきことは？
アプリケーションエンジニアリング、カスタマイズの範囲、機械的および電気的インターフェース、文書、サンプルおよび検証ステップ、生産の引き渡し、継続的なサポートを確認してください。目的は、サプライヤーが正確なプログラムをサポートできるかどうかを判断することであり、最も多くの仕様を提示できるかどうかではありません。
OEMプロジェクトは常に完全に新しい設計を必要としますか？
いいえ。実用的なレビューは既存のプラットフォームから開始し、コアアーキテクチャが合致する場合はターゲットを絞った修正に移行できます。また、要件が利用可能なプラットフォームの範囲を超える場合は、より深い開発パスを使用することもできます。
配線やコネクタは適応できますか？
現地プロジェクトの証拠では、ケーブルの長さやコネクタの選択のカスタマイズがサポートされるレビュー領域として確認されています。正確なオプションは選択されたハードウェア、現在のインターフェース要件、およびプロジェクトの承認に依存します。
モーションハードウェアと一緒にコントロールをレビューできますか？
はい。コントロールがシステムの一部である場合、チャンネル数、動作順序、フィードバック、電源、および配線は、無関係な購入としてではなく、一緒にレビューされるべきです。
生産リリース前に何を検証すべきですか？
意図するメカニズムのための測定可能な基準を定義します。プロジェクトによっては、物理的フィット、負荷動作、移動、サイクル動作、制御相互作用、端位置、ケーブル/コネクタのフィット、その他合意したチェックが含まれることがあります。
サプライヤーの資格確認中に認証をどう確認するべきですか？
現在の文書、証明書の保持者または責任者、適用される製品範囲、および購入に関連する有効性情報を求めてください。ある製品や企業の範囲に表示されている認証がすべての構成に自動的に適用されると仮定しないでください。
OEMプロジェクトのMOQとリードタイムはどのくらいですか？
選択された構成および現在のプロジェクト条件について確認されるべきです。ServoCylMotionは、この能力ページにおいて普遍的なMOQまたは固定リードタイムを発表していません。なぜなら、エンジニアリング範囲、サンプル要件、および生産計画はプロジェクトによって異なる場合があるからです。
なぜこのOEM/ODMレビューが役立つのか
要件主導のレビューは、機械的適合、電気インターフェース、制御、検証、および生産引き渡しを最初からつなげます。カタログの広さだけでサプライヤーを選ぶのではなく、あなたのチームは実際の機器プログラムに影響を与える証拠を比較し、カスタマイズの範囲を早期に定義し、合意した要件をサンプル承認および生産計画に持ち込むことができます。
アプリケーションから始める
OEM評価をリクエストする
負荷プロファイル、移動距離、荷重速度、使用率、設置図、取り付けの詳細、制御およびフィードバックの要件、電力情報、ケーブル/コネクタの要件、予想されるボリュームおよび受入基準を送信してください。使用する OEMプロジェクト連絡フォーム レビューを開始します。
