PT09 リニアアクチュエーター

説明

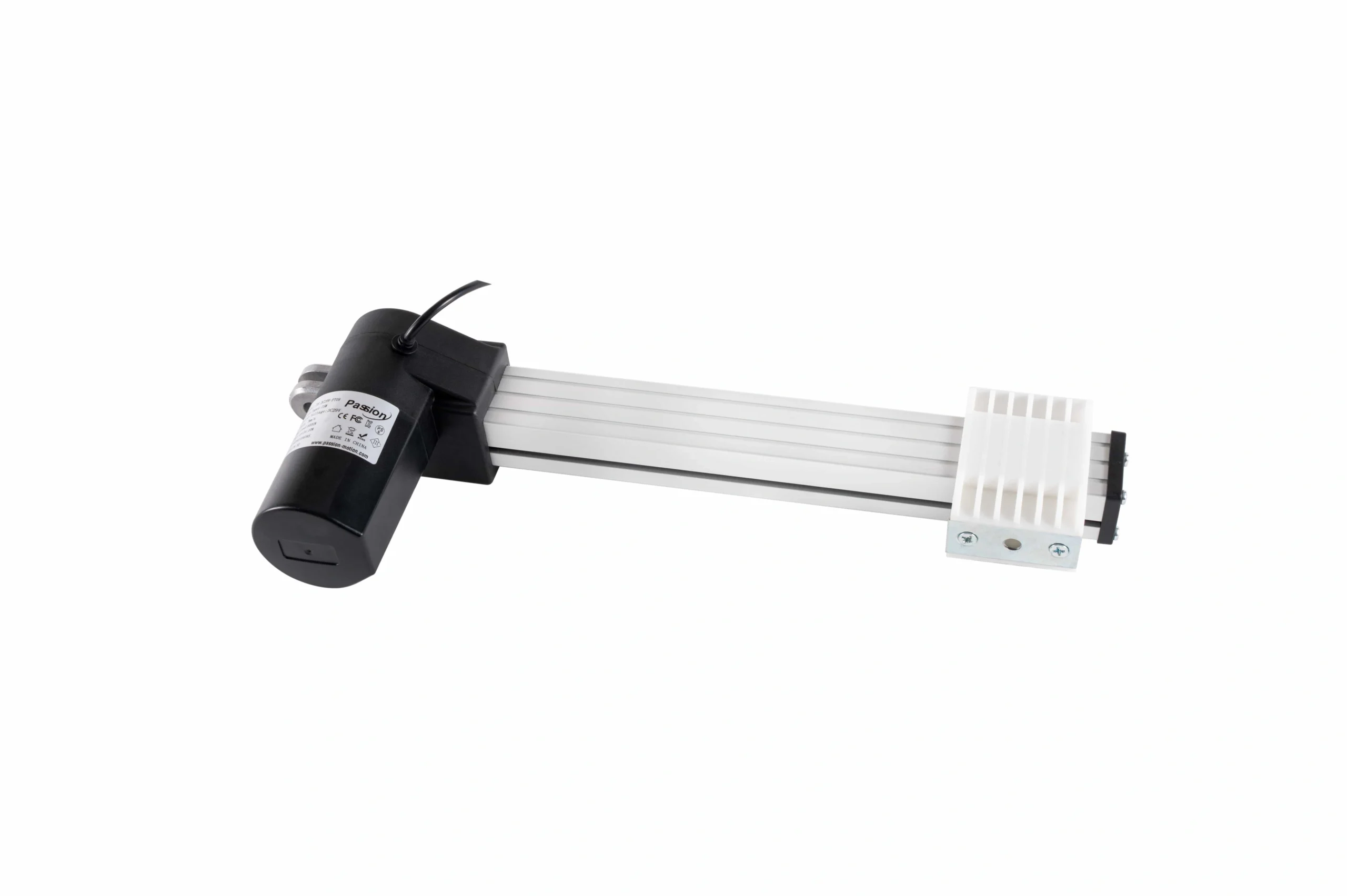

PT09 は、6000 N までの公称押出し能力が必要なプロジェクトに設計された 29V 平押しモーションユニットで、速度範囲は 6–40 mm/s、ストロークの選択肢は 10 mm から 600 mm です。そのレイアウトは、従来の長いインラインチューブではなく、スライディングブロックとトラックスタイルの機械パッケージを使用しており、設置幾何学がモデル選択の重要な部分となっています。

より広い範囲を比較するバイヤーは、まず次を開始してください PTシリーズモデルの概要 または リニアアクチュエーター製品範囲 正確な構成を決定する前に。

公称 PT09 仕様

3 つの見出し値—力、速度、ストローク—は、公称範囲または最大値です。これらは保証された結合操作ポイントとして解釈されるべきではありません。特定の速度で特定の負荷が必要なプロジェクトは、見出し番号だけから選択するのではなく、構成としてレビューする必要があります。

初期サイズ設定のために、 アクチュエーターサイズ選定リソース は、技術レビュー前に負荷と移動の入力を構造化するのに役立ちます。

パフォーマンスと構成の境界

地域の PT09 レコードは、最大押出し値 6000 N および速度範囲 6–40 mm/s を確認しますが、PT09 力対速度テーブルを提供していません。この違いは重要であり、サンプルウェブセット内の隣接製品は、速度が増加するにつれて利用可能な力を一般的に減少させます。

したがって、PT09 の安全な公称境界は単純です：最大押出しとして 6000 N を、公称速度範囲として 6–40 mm/s を扱い、実際のプロジェクトの必要な負荷速度を確認します。同じことがストロークにも適用されます。10–600 mm の値は公称範囲であり、すべての力と速度ポイントがすべてのストロークで利用可能であることを証明するものではありません。

使用する 製品選定ツール 主な選択入力を整理し、リリース前に操作ポイントを確認する。

確認するための設置寸法

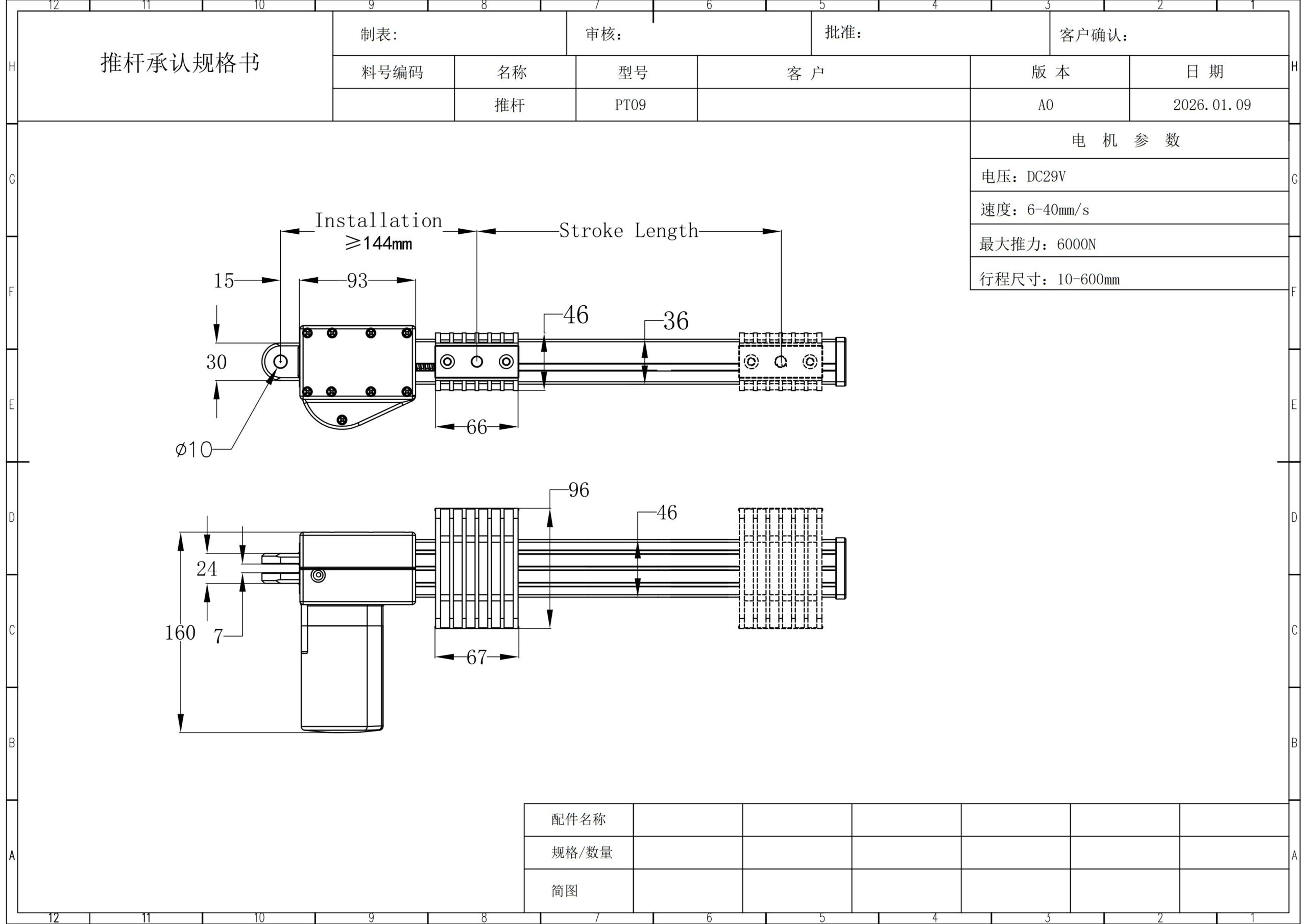

PT09のローカル図面記録には、以下の機械的リファレンスが含まれています：

これらの値は、初期のパッケージングおよび干渉チェックに役立ちます。最終機械加工、ブラケットの製作、または治具設計のために発表された公差図面に置き換えるべきではありません。アセンブリの封じ込めが厳しい場合は、レビュー用パッケージにおいて合致するジオメトリおよび利用可能なクリアランスを含めてください。

制御された図面および製品ファイルには、以下を使用してください CADおよびデータシートリソース.

PT09選択のために提供すべき項目

有用なPT09レビューは、モデル名だけでなく操作要件から始まります。以下を提供してください：

• 荷重方向および推定作業荷重；
• 必要な負荷速度；
• 必要なストローク；
• 利用可能な設置スペース；
• 期待されるサイクルパターンおよび休止時間；
• 屋内または屋外環境の詳細；
• 制御方法およびシステム電圧；
• 数量およびプロジェクト段階；
• 必要な図面、テスト記録、または文書。

この情報は、ヘッドラインの仕様一致をメカニズムに実際に合う構成から分けるのに役立ちます。

適合と非適合のガイダンス

プロジェクトがDC 29Vを使用でき、フラットプッシュパッケージが必要で、ストロークが10～600 mm以内、かつ公表されたマウントエンベロープに十分なスペースがある場合、PT09は強力な候補です。

プロジェクトが最大押し値で確認された負荷速度、文書化された環境評価、定義されたフィードバックインターフェース、連続動作、またはまだローカルPT09記録に存在しない公表済みの寸法公差スタックを必要とする場合、異なるモデルまたは追加のレビューがより適切かもしれません。

プロジェクトがまだモデルの間にある場合、 PTシリーズモデルの概要 がより良い比較ポイントです。

見積もり-リリースチェックリスト

見積もりのために構成がリリースされる前に確認してください：

1. 必要な作業負荷と方向；
2. ターゲット負荷速度;
3. 正確なストローク；
4. 利用可能なマウントスペースとピン幾何学；
5. 稼働パターン；
6. 制御および電源要件；
7. 環境；
8. 必要な技術文書；
9. 数量とサンプルプラン。

これにより、独立した最大値が同時に使用可能であると仮定することを避け、技術チームが動作ポイントをレビューするために十分な情報を提供します。

PT09 FAQ

PT09は40 mm/sで6000 Nを供給できますか？

ローカルデータには力-速度テーブルがないため、その組み合わせは想定されるべきではありません。必要な作業負荷と負荷速度をレビューのために提出してください。

PT09の公表されたストローク範囲は何ですか？

ローカルPT09記録には10～600 mmがリストされています。

PT09は何ボルトを使用しますか？

公表されたローカル値はDC 29Vです。

記載されているデューティサイクルは何ですか？

ローカル記録には10%と記載されています。現在のソースはテスト間隔や運転/休止基準を定義していないため、厳しいサイクリングが要求されるプロジェクトでは実際のサイクルプロファイルを含める必要があります。

利用可能な取り付け情報は何ですか？

ローカル記録には最小設置寸法、Ø10 mmのピンホール、ハウジング寸法、ブラケット参照、スライディングブロックの寸法、トラック高さ、モーターオフセットが含まれています。最終的な機械的リリースは制御された図面を使用する必要があります。

構成レビューのために何を送ればよいですか？

作業負荷、荷重速度、ストローク、設置スペース、サイクルパターン、環境、制御要件、数量、および必要な書類を提供してください。

PT09の利点の概要

PT09は29Vフラットプッシュレイアウトを組み合わせ、最大プッシュ6,000 N、6〜40 mm/sの速度範囲、および10〜600 mmのストローク範囲を公表しています。ローカルの寸法記録は早期パッケージチェックもサポートします。エンジニアリング選択における主要な利点は明確さです：ヘッドライン値を迅速にフィルタリングでき、最終的な荷重作業点と設置適合がリリース前に確認されます。

PT09構成レビューをリクエストする

プロジェクトの負荷、負荷速度、ストローク、設置空間、サイクルパターン、制御要件、および数量を通じて送信してください プロジェクトRFQページこれらの入力を利用してPT09の適合を確認し、まだ確認が必要な項目を特定できます。
