Para un sistema de actuador vendido en múltiples mercados, "usar el enchufe de EE. UU.", "usar el enchufe de la UE" o "usar el enchufe del Reino Unido" no es una instrucción completa del BOM. El enchufe del lado de la pared es solo una parte de la interfaz de red. La adquisición y la ingeniería también deben congelar el destino exacto, la arquitectura de tierra, el conector o entrada del lado del equipo, las clasificaciones eléctricas, la construcción del cable, las marcaciones, los documentos de aprobación y el control de revisiones.
Para el flujo de trabajo de selección de voltaje más amplio y del límite del sistema, consulta el guía de actuadores lineales de 12V vs 24V vs 29V.
La forma más útil de gestionar los estándares de enchufes de energía regionales para los actuadores es separar los requisitos regionales del lado de la pared de la interfaz del lado del equipo. Esa distinción facilita mantener una plataforma de equipo mientras se gestionan conjuntos de cables específicos para el destino sin suponer que solo la forma del enchufe demuestra compatibilidad o conformidad.
El enchufe del lado de la pared y el conector del lado del equipo son decisiones diferentes.
Un cable de corriente desmontable puede tener dos extremos especificados de forma independiente:
- Lado de la pared: el enchufe que coincide con el sistema de tomas del mercado de destino.
- Lado del equipo: el conector que se acopla con el equipo, la fuente de alimentación externa, la caja de control u otra entrada aprobada.
Los acopladores de aparatos IEC 60320 se utilizan comúnmente en el lado del equipo de muchos productos eléctricos. El enchufe de pared regional sigue siendo específico del país. Esta división es útil para los BOM de exportación porque evita que un nombre de enchufe de pared regional se confunda con la interfaz eléctrica completa.
Antes de seleccionar un conjunto de cables, define ambos extremos explícitamente. Si el sistema no utiliza una interfaz desmontable de estilo IEC, documenta la arquitectura de conexión real en lugar de forzar una designación IEC en el BOM.
El enchufe del lado de la pared es un elemento del BOM específico del destino y debe especificarse por separado del conector del lado del equipo.
Comparación de enchufes de EE. UU., Europa y Reino Unido para un BOM de exportación
La tabla a continuación es una comparación de abastecimiento, no un sustituto de los requisitos eléctricos del país de destino.
| Mercado / región | Ejemplos comunes al lado de la pared | Punto de conexión a tierra / protección | Qué congelar en el BOM |
|---|---|---|---|
| Estados Unidos | NEMA 1-15 y NEMA 5-15 son ejemplos comunes de cuchillas rectas | NEMA 1-15 es una configuración de dos hilos; NEMA 5-15 es una configuración de tres hilos | Configuración NEMA exacta, clasificación eléctrica, disposición de conductores, conector del lado del equipo, marcados y documentos de aprobación requeridos |
| Europa continental | Las familias Tipo C, E y F son ejemplos comunes en referencias regionales amplias | El método de conexión a tierra varía según la familia de enchufes y el destino | País de destino exacto, sistema de enchufe/toma de corriente aceptado, requisito de conexión a tierra, clasificaciones, designación del cable, marcados y documentos de aprobación |
| Reino Unido | Sistema de enchufe/toma BS 1363 | BS 1363-1 cubre enchufes de 13A con fusibles | Requisitos del enchufe BS 1363, selección de fusibles según corresponda al diseño del conjunto de cables, conector del lado del equipo, datos de cable/ clasificación, marcados y documentación requerida |
El punto de ingeniería importante es que “Europa” no es una especificación universal de enchufe. Las referencias amplias agrupan comúnmente los enchufes Tipo C, E y F con los mercados europeos, pero los sistemas de toma de corriente y los requisitos de aceptación a nivel de país varían. Por lo tanto, el BOM debería nombrar el país de destino real o la lista de mercados aprobados en lugar de usar “enchufe de la UE” como único requisito.

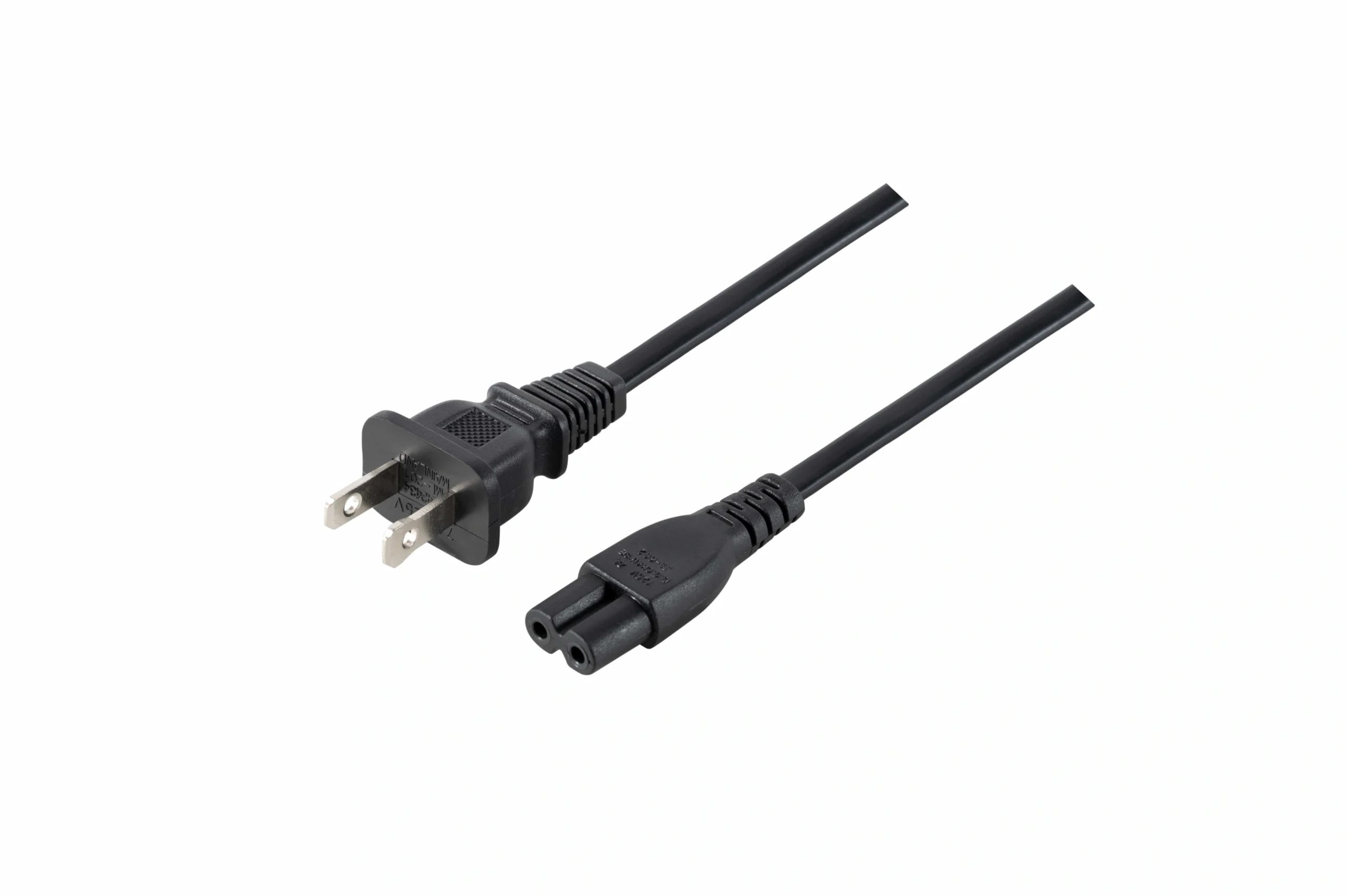

Estados Unidos: especifique la configuración NEMA, no solo “enchufe de EE. UU.”
Las configuraciones de cuchilla recta NEMA se identifican por su disposición de pines y clase eléctrica. En la referencia NEMA capturada, NEMA 1-15 se indica como 125V AC, 15A, dos hilos y dos polos, mientras que NEMA 5-15 se indica como 125V AC, 15A, tres hilos y dos polos.
Esa diferencia es importante porque las dos configuraciones no representan la misma arquitectura de conexión a tierra. Un BOM que simplemente dice “enchufe de EE. UU.” deja demasiado sin resolver para la adquisición, inspección y reemplazo.
Para un sistema de actuador destinado a EE. UU., registre al menos:
- designación NEMA exacta;
- si la arquitectura del equipo requiere un camino de tierra de protección;
- el conector o entrada del lado del equipo;
- calificaciones de cable y conector apropiadas para el sistema aprobado;
- marcas de cable requeridas y documentación del proveedor;
- el número de parte del proveedor controlado y la revisión.
Los requisitos de conexión a tierra deben definirse en la lista de materiales; una configuración conectada a tierra no es intercambiable con una no conectada a tierra.

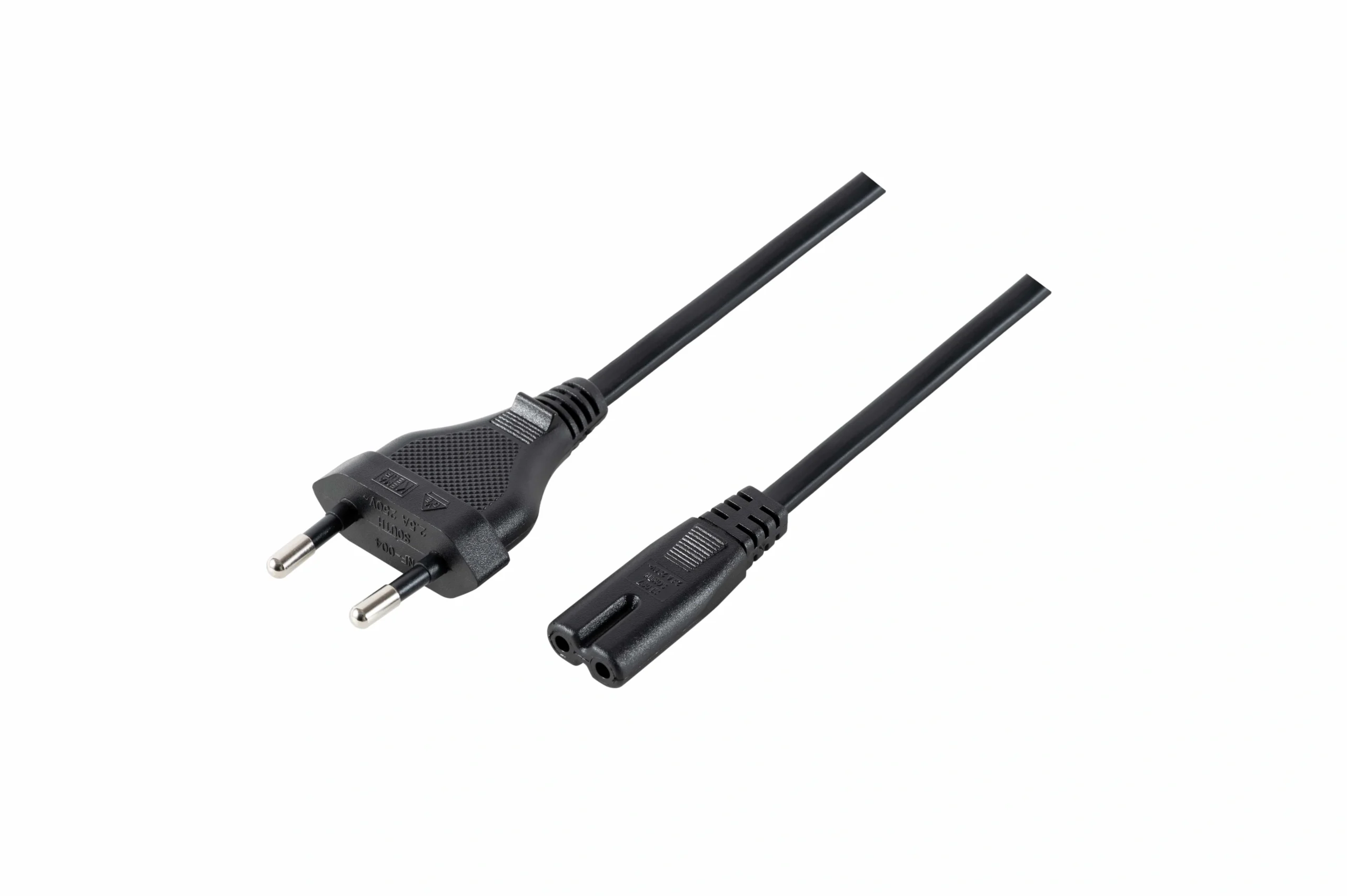

Europa Continental: no reducir varios sistemas nacionales a un "enchufe UE"
Las referencias de enchufes globales muestran múltiples familias de enchufes en Europa en lugar de un diseño de socket universal. Los tipos C, E y F son ejemplos comunes, pero una apariencia familiar de dos clavijas redondas no es suficiente para establecer la idoneidad del mercado.
Para la búsqueda de exportación, tratar "enchufe europeo" solo como una categoría inicial. La lista de materiales controlada debe identificar el destino real y el sistema de enchufe/salida aceptado para ese destino. También debe definir la conexión a tierra, la construcción del cable, las calificaciones eléctricas, las marcas y la documentación que deben recibir los equipos de compras y calidad.
Este enfoque a nivel de país es especialmente importante cuando una plataforma de producto se envía a varios mercados europeos. Un único artículo genérico puede ocultar diferencias que luego aparecen durante la inspección de recepción, revisión de documentos o incorporación de distribuidores.
Una forma redonda familiar no define por sí sola la cobertura del país, la calificación, la conexión a tierra o el estado de aprobación.

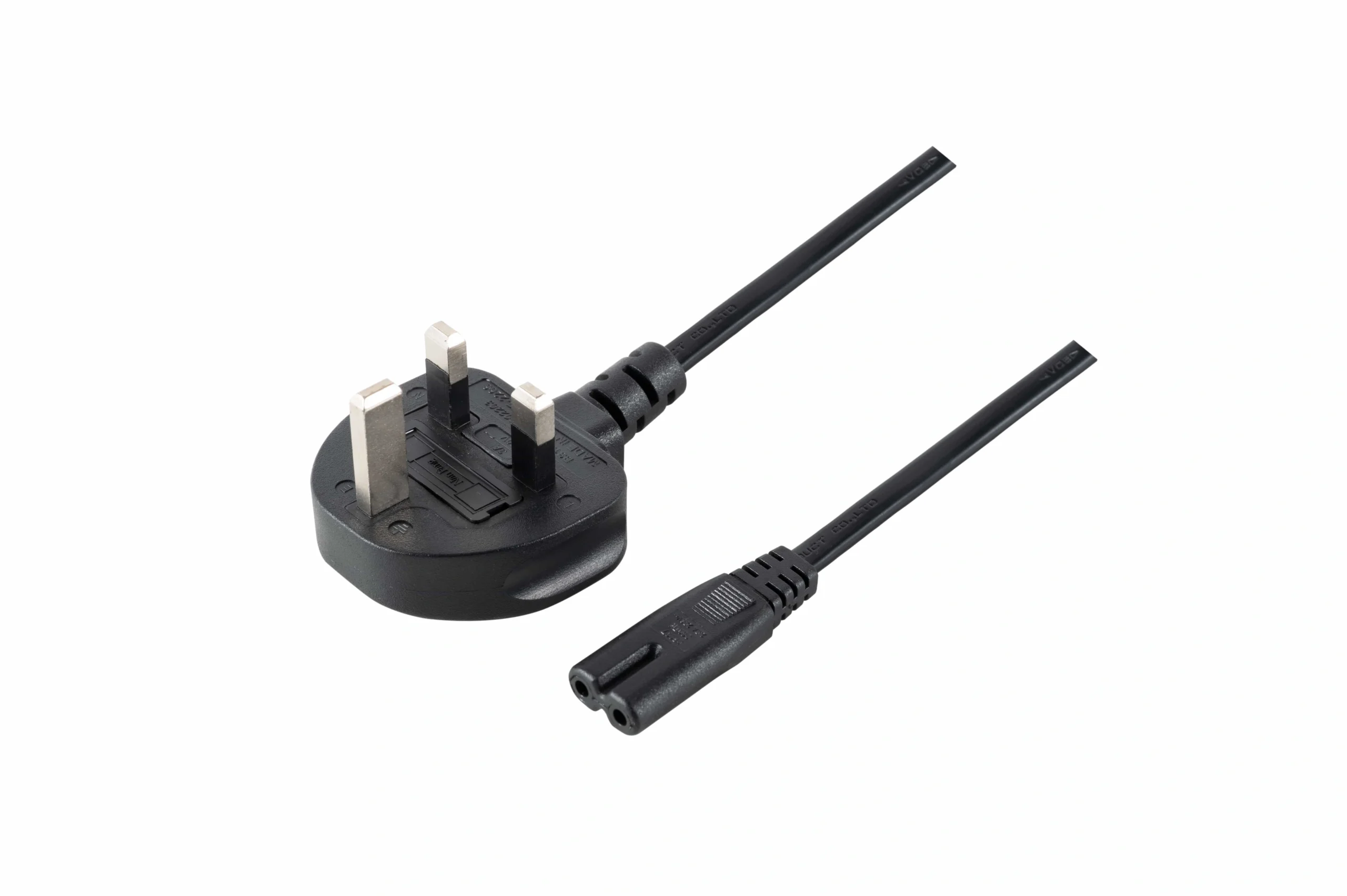

Reino Unido: BS 1363 es un sistema de enchufe con fusible
La Institución Británica de Normas describe la serie BS 1363 como el sistema nacional de enchufe y toma de corriente eléctrica del Reino Unido. BS 1363-1 especifica los requisitos para enchufes con fusible de 13A para uso doméstico, comercial y de luz industrial.
Para un juego de cables del Reino Unido, el fusible no es, por lo tanto, un detalle visual incidental. Debe estar en la definición técnica controlada junto con la construcción del enchufe, el cable, el conector del lado del equipo, las calificaciones eléctricas, las marcas y la documentación requerida para la aplicación objetivo.
No infieras que un enchufe de tres pines rectangulares es aceptable solo porque se ajuste físicamente a un enchufe del Reino Unido. El conjunto completo de cables y el equipo conectado aún deben cumplir con los requisitos de diseño y destino aplicables.
La selección de conjuntos de cables del Reino Unido debe tener en cuenta el sistema de enchufe BS 1363, incluyendo el fusible del enchufe y la especificación completa del conjunto de cables.
¿Qué es IEC C7 y en qué se diferencia del enchufe de pared regional?
IEC 60320 C7 es un conector de dos polos, no conectado a tierra, que se acopla con una entrada C8. Comúnmente se le llama conector de “figura-8”. Interpower describe el par C7/C8 como una configuración de Clase II sin contacto a tierra.
En las referencias técnicas muestreadas, C7 se muestra comúnmente con una clasificación internacional de 2.5A a 250VAC. Las fuentes muestreadas discrepan sobre una cifra de corriente de América del Norte, así que no trates un solo valor de amperios de América del Norte como universal. Utiliza los datos del fabricante del conector, el archivo de aprobación y los requisitos del sistema para el componente que se está adquiriendo.
Esta distinción es importante:
- C7/C8 describe la interfaz del acoplador de electrodomésticos del lado del equipo.
- NEMA, BS 1363 y familias de enchufes de país describen la interfaz del lado de la pared.
Por lo tanto, un conjunto de cables puede describirse como un enchufe de pared regional específico en un extremo y un conector C7 en el extremo del equipo, pero solo cuando el equipo objetivo está diseñado y aprobado para esa interfaz.
Cuando C7/C8 no es la opción correcta
C7/C8 no tiene contacto de tierra de protección. Si la arquitectura del equipo requiere tierra de protección, se necesita una familia de conectores a tierra u otro método de conexión aprobado. La elección correcta sigue la arquitectura de seguridad del equipo; no debe seleccionarse solo porque el conector sea compacto o familiar.
La conexión a tierra se prioriza sobre la apariencia del enchufe
Un BOM de exportación confiable comienza con la arquitectura de protección del equipo, luego selecciona un conjunto de cables compatible. Esto evita un error común: elegir un enchufe que se adapte al tomacorriente de destino sin considerar si el equipo requiere un servicio de dos hilos o conectado a tierra.
Antes de la liberación, la ingeniería debe responder:
- ¿El diseño de seguridad del equipo requiere tierra de protección, o está diseñado para una interfaz sin conexión a tierra, como una aplicación de Clase II C7/C8?
- ¿Se requiere tierra de protección en la interfaz del equipo?
- ¿El conector del lado del equipo seleccionado proporciona los contactos requeridos?
- ¿El enchufe y el conjunto de cables del lado de la pared regional preservan esa arquitectura de conexión a tierra?
- ¿Son consistentes el conteo de conductores, las calificaciones, las marcas y la documentación a lo largo del ensamblaje completo?
Si esas respuestas no están congeladas, la fotografía del enchufe no es suficiente para aprobar el BOM.
Las calificaciones, la construcción del cable, las marcas y las aprobaciones deben viajar juntas.
Una decisión sobre el cable de alimentación no es solo mecánica. Las fuentes técnicas muestreadas vinculan repetidamente la selección segura a la calificación eléctrica, la emparejamiento de conectores, la construcción de cables, la conexión a tierra y los requisitos locales.
Para la adquisición, mantenga estos campos juntos en un registro controlado:
| Campo de BOM | Por qué es importante |
|---|---|
| País de destino / mercado | Evita que etiquetas regionales amplias reemplacen un requisito de mercado exacto. |
| Estándar / configuración del enchufe de pared | Define la interfaz real del lado del tomacorriente. |
| Conector / entrada del lado del equipo | Evita confusiones entre el tipo de enchufe regional y el acoplador de electrodomésticos. |
| Arquitectura de conexión a tierra | Determina si se requiere un camino de dos hilos o de tierra de protección. |
| Calificaciones de voltaje y corriente | Deben coincidir con el equipo aprobado y el diseño del conjunto de cables. |
| Construcción del cable / datos de conductores | Soporta la idoneidad eléctrica y mecánica. |
| Calificación de temperatura donde sea aplicable. | Evita el uso fuera de la calificación del conector / cable. |
| Requisito de fusible donde sea aplicable. | Relevante para sistemas como conjuntos de cables BS 1363. |
| Marcas / documentos de aprobación. | Proporciona evidencia más allá de la apariencia física. |
| Número de parte del proveedor y revisión | Soporta la trazabilidad y el control de cambios |
Para la revisión a nivel de sistema, se pueden verificar los mismos campos junto con el más amplio compatibilidad de potencia y conexión requisitos.
Lista de verificación de abastecimiento de BOM
Utiliza esta secuencia antes de que un conjunto de cable regional sea liberado para la compra:
- Nombra el país de destino. No te detengas en “EE.UU.”, “Europa” o “Reino Unido” cuando el destino de ventas sea más específico.
- Elige el estándar o configuración exacta del lado de la pared. Registra la designación controlada, no solo una fotografía o apodo informal.
- Confirma la interfaz del lado del equipo. Identifica C7/C8 u otro conector/inlet solo cuando la arquitectura del equipo lo soporte.
- Congela los requisitos de aterrizaje. Confirma si se requiere tierra protectora y si cada parte del camino de conexión la preserva.
- Verifica las clasificaciones eléctricas y de temperatura. Utiliza los datos de componentes aprobados para la combinación real de cable, conector, inlet y equipo.
- Define la construcción y marcas del cable. Mantén los requisitos de conductor y cable en la misma línea BOM controlada o especificación vinculada.
- Define la documentación de destino. Registra las aprobaciones, declaraciones, evidencia de pruebas o documentos del proveedor requeridos por tu proceso de calidad y mercado.
- Asigna un número de parte del proveedor y revisión. Evita que se sustituyan cables visualmente similares sin revisión.
- Agrega criterios de inspección de entrada. Verifica identidad, marcas, configuración, revisión y documentación requerida contra la especificación controlada.
- Controla cambios. Un cambio en un enchufe, conector, cable, proveedor, clasificación o aprobación debe activar la revisión de ingeniería y calidad correspondiente.
Una vez que esos requisitos están congelados, compara las opciones disponibles de conjuntos de cable regionales. Si el proyecto necesita una longitud diferente, combinación de conectores, esquema de etiquetado o configuración de ensamblaje, dirija el requisito a través de la personalización del ensamblaje de cables. en lugar de convertir el artículo de estándares en una especificación de producto.
Un flujo de decisiones práctico
Para un programa de actuadores OEM, el orden de decisiones puede mantenerse simple:
País de destino → estándar de enchufe de lado de pared → protección de equipo/arquitectura de conexión a tierra → conector de lado del equipo → clasificaciones y construcción de cables → marcas/documentos de aprobación → número de pieza del proveedor → inspección y control de cambios.
Esta secuencia reduce dos errores comunes: tratar una etiqueta geográfica como una especificación completa y tratar el ajuste físico como prueba de idoneidad eléctrica o regulatoria.
Preguntas frecuentes
¿Hay un estándar de "enchufe de la UE"?
No. Referencias regionales amplias muestran varias familias de enchufes en Europa, incluidos ejemplos de los tipos C, E y F. Seleccione según el país de destino real y los requisitos aplicables en lugar de asumir que un solo enchufe cubre todos los mercados europeos.
¿Qué configuración de enchufe se usa comúnmente en los Estados Unidos?
NEMA 1-15 y NEMA 5-15 son ejemplos comunes de cuchillas rectas. No son equivalentes: el gráfico NEMA muestre 1-15 como de dos hilos y 5-15 como de tres hilos. Utilice la configuración exacta requerida por el equipo y el destino.
¿Qué es un conector IEC C7?
IEC C7 es un conector de dos polos, no conectado a tierra, que se acopla con una entrada C8. Es un conector de lado del equipo, no una designación de enchufe de pared específica de un país.
¿Un enchufe que encaja físicamente prueba que el conjunto de cables es aceptable?
No. El ajuste físico no establece la arquitectura de conexión a tierra requerida, clasificaciones eléctricas, construcción de cables, marcas, aprobaciones o documentación.
¿Puede el mismo sistema de actuadores usar diferentes conjuntos de cables regionales?
Potencialmente, pero solo cuando el equipo aprobado o la arquitectura de suministro de energía soportan el rango de tensión relevante, la interfaz del conector, el esquema de conexión a tierra y los requisitos de destino. No asuma la intercambiabilidad solo por la forma del enchufe de pared.
Congelar la lista de materiales antes de realizar el pedido
Antes de comprar un cable de red regional para un proyecto de actuador, congele la configuración exacta del lado de la pared de destino, la interfaz del lado del equipo, la arquitectura de conexión a tierra, las calificaciones, los requisitos del cable, las marcas, la documentación y la revisión. Si alguno de esos campos sigue abierto, resuélvalos antes de que el conjunto de cables se convierta en un artículo de producción liberado.
Para revisión específica de la aplicación, contacta a ServoCylMotion con el mercado de destino, la interfaz del equipo, los requisitos eléctricos y las expectativas de documentación ya identificados.
Referencias
- British Standards Institution — BS 1363 enchufes de 13A, tomacorrientes, adaptadores y unidades de conexión
- Normas Mundiales — Tipos de enchufes y tomacorrientes en todo el mundo
- Interpower — Diseño con conectores IEC 60320 C5/C7 y entradas C6/C8
- StayOnline — Tabla de referencia de cuchillas rectas NEMA
- World Cord Sets — Tabla de referencia IEC 60320
- Lanz Manufacturing — Guía global de cables de alimentación IEC y enchufes regionales
