Auswahl von Industriewendelaktoren sollte von dem vollständigen vertikalen Lastfall ausgehen, nicht nur von der Nutzlast.
Für den umfassenderen Auswahlworkflow für Anwendungen siehe die Leitfaden für lineare Bewegungen.
Eine Hebeachse muss die Nutzlast plus die Plattform oder Halterung bewegen, Führungsreibung überwinden, die bewegte Masse beschleunigen und abbremsen, Ungleichgewicht tolerieren, in das Maschinenvolumen passen, die Last halten oder kontrollieren, wenn die Energie abgeschaltet ist, und den Zyklus wiederholen, ohne thermische oder Lebensdauergrenzen zu überschreiten.
Für OEM-Ingenieure ist die Auswahlsequenz:
- definieren Sie die gesamte bewegte Masse und den vertikalen Lastpfad;
- berechnen Sie die erforderliche Kraft über die Bewegung;
- Schlag und installierte Geometrie definieren;
- verhalten bezüglich Halten, Rückdrift und Abschaltung spezifizieren;
- Ziele für Geschwindigkeit und Einschaltdauer festlegen;
- Seitenlasten und Momente in der Führungskonstruktion halten;
- ein- oder mehrpunktige Hebearchitektur definieren;
- Leistung, Steuerungen, Rückmeldungen und Kabel dimensionieren;
- Umgebung und Lebenszyklus definieren;
- die Produktionsabsichtliche Montage validieren.
Checkliste zur Auswahl von Industriewendelaktoren
| Anforderung | Was zu definieren ist | Warum es wichtig ist |
|---|---|---|
| Nutzlast | maximal gehobene Nutzlast | ist nur ein Teil der gesamten bewegten Last |
| Bewegungsstruktur | Plattform, Halterung, Halter, Wagen, Kabel | trägt direkt zur Hebekraft bei |
| Führungsreibung | schlimmste Führungs-/Lagerwiderstände | erhöht erforderliche Kraft und Strom |
| Beschleunigung | Zielbeschleunigung/-verzögerung | erhöht die dynamische Kraft über die Schwerkraft hinaus |
| Lastungleichgewicht | exzentrische oder ungleichmäßig verteilte Last | kann Reibung und Distanz erhöhen |
| Konstruktionsspielraum | Unsicherheit, Verschleiß, Reibung, Toleranzen | verhindert die Dimensionierung am Limit |
| Hub | erforderliche vertikale Bewegung | definiert den Bewegungsbereich |
| Eingezogene Länge | geschlossene Installationsumschließung. | kann die Verpackungsfeasibilität einschränken |
| Geschwindigkeit | beladene Reisesgeschwindigkeit | beeinflusst Zykluszeit und Energie |
| Lastzyklus | Betriebs-/Ruheprofil | bestimmt die thermische Eignung |
| Halten | erforderliches unmotorisiertes Lastverhalten | bewegende Kraft beweist nicht das Halten |
| Rückdrift | erlaubtes oder verbotenes Lastversagen | kritisch für vertikale Achsen |
| Seitenlast | Führungsstruktur und Ausrichtung | schützt die Lebensdauer von Schraube/Rod |
| Achszahl | eine oder mehrere Hubpunkte | ändert die Steuerarchitektur |
| Synchronisation | zulässige Niveaudiskrepanz | erforderlich für koordinierte Mehrpunkt-Hebungen |
| Leistung | stetiger/Spitzenstrom und Spannungsabfall | mechanische Passgenauigkeit ist nicht genug |
| Feedback | Position, Grenzen, Abweichung, Diagnostik | ermöglicht kontrolliertes Stoppen und Koordination |
| Umwelt | Temperatur, Staub, Flüssigkeit, Korrosion | beeinflusst Produkt- und Kabelauswahl |
| Validierung | Last, Halte-, Einsatz-, Fehler-, Lebenszyklus | beweist die echte Maschine |
Die Auswahl industrieller Hebeanlagen beginnt mit dem vollständigen vertikalen Lastfall, der Geometrie, dem Halteverhalten, dem Betriebszyklus und den Steueranforderungen.
Diese Checkliste ist absichtlich breiter als Kraft und Hub, da die meisten Hebepannen System-Schnittstellenfehler und nicht einfach einen Mangel an nominalem Druck sind.
Schritt 1: Berechnen Sie die reale vertikale Last
Für eine einfache vertikale Achse muss der Aktuator die Schwerkraft sowie die zusätzlichen dynamischen und Reibungskräfte in der Maschine überwinden.
Der Lastfall kann beinhalten:
- Nutzlast;
- bewegliche Plattform;
- Befestigungen;
- Werkzeug;
- Wagen;
- Kabelträger;
- Gegengewichteffekte;
- Führung Reibung;
- Dichtungs-/Lagerreibung;
- Beschleunigung;
- Schock oder Aufprall;
- Lastungleichgewicht.
Ein grundlegendes Ingenieurmodell lautet:
Erforderliche Hebekraft
= Schwerkraftlast
+ Führungs-/Reibungslast
+ Beschleunigungskraft
+ Prozess-/äußere Last
+ Entwurfsmarge
Die genaue Marge hängt von Unsicherheit, Anwendungsfolgen, Betriebsbedingungen und Validierungsnachweisen ab.
Verwenden Sie das Aktuator Größenauswahl Werkzeug nachdem der Lastweg definiert ist.
Nutzlast ist nicht dasselbe wie bewegte Masse
Eine 500 kg Nutzlast auf einer 200 kg schweren Plattform erzeugt ein anderes Kraftbedürfnis als eine 500 kg Nutzlast auf einem leichten Wagen.
Das Anforderungsblatt sollte daher trennen:
- Nutzlast;
- bewegliche Maschinenmasse;
- Gegengewichtskraft;
- Führung Reibung;
- Beschleunigung;
- äußere Kräfte.
Schritt 2: Überprüfen Sie die ungünstigste Position, nicht eine bequeme Position
Viele Hebemechanismen sind nicht perfekt direkt angetrieben.
Wenn die Achse durchdrückt:
- einen Hebel;
- Scissor-Glied;
- Drehpunkt;
- versetzte Halterung;
- geneigter Stab;
kann die Kraft während des Hubes erheblich variieren.
Die ungünstigste Geometrie kann am Beginn oder Ende des Hubs auftreten.
Für diese Mechanismen berechnen Sie die Kraft an mehreren Positionen und identifizieren Sie die maximale Betriebsanforderung.

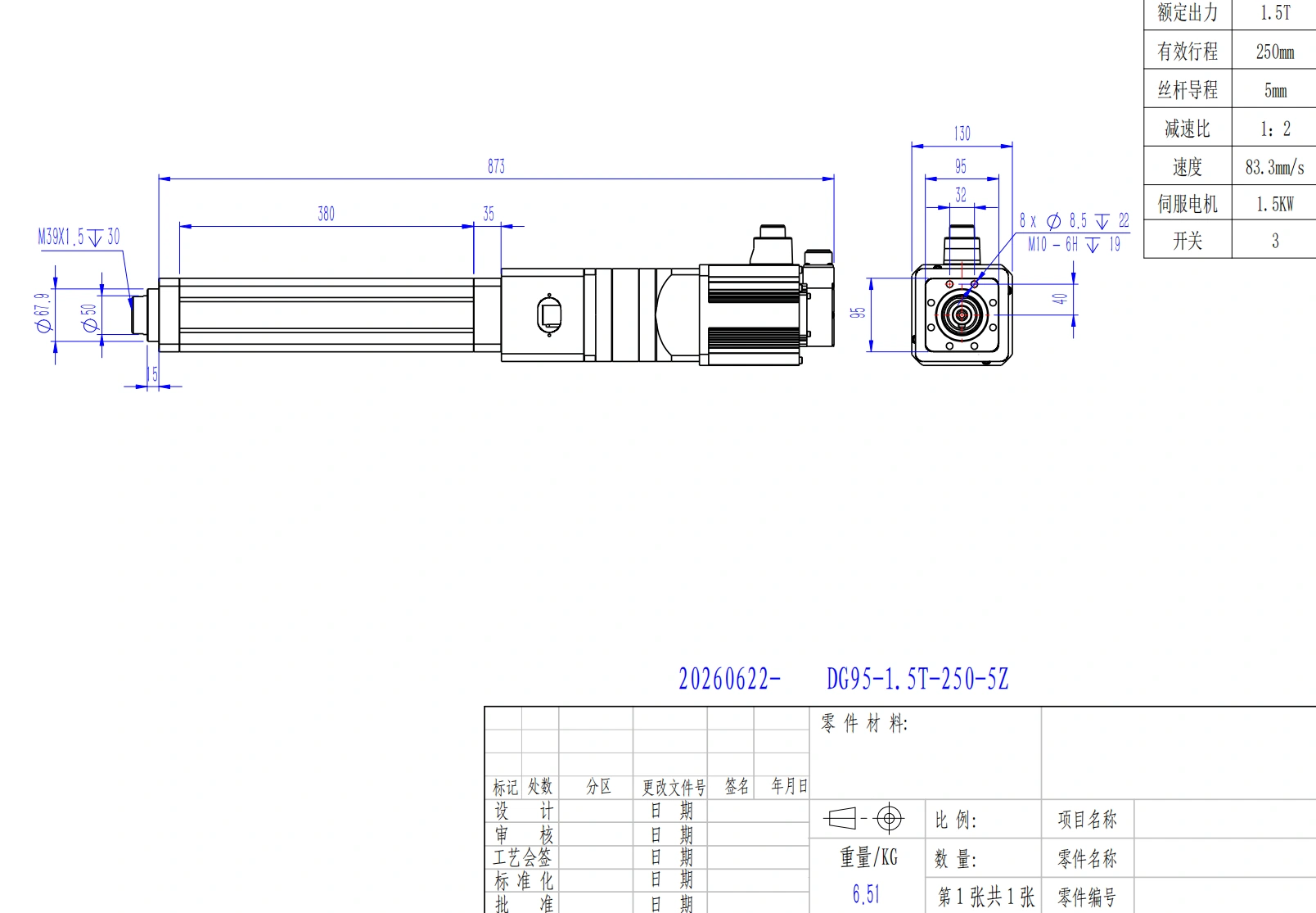

Schritt 3: Definieren Sie den Hub und die Installationslänge zusammen.
Der erforderliche Hub ist nur die Hälfte des Geometrieproblems.
Ebenfalls aufzeichnen:
- eingezogene Länge;
- erweiterte Länge;
- Abstand zur Montagemitte;
- Motor-/Getriebe-Hülle;
- Kabelausgang;
- Steckerfreiraum;
- Bügelstärke;
- Serviceentfernungsraum.

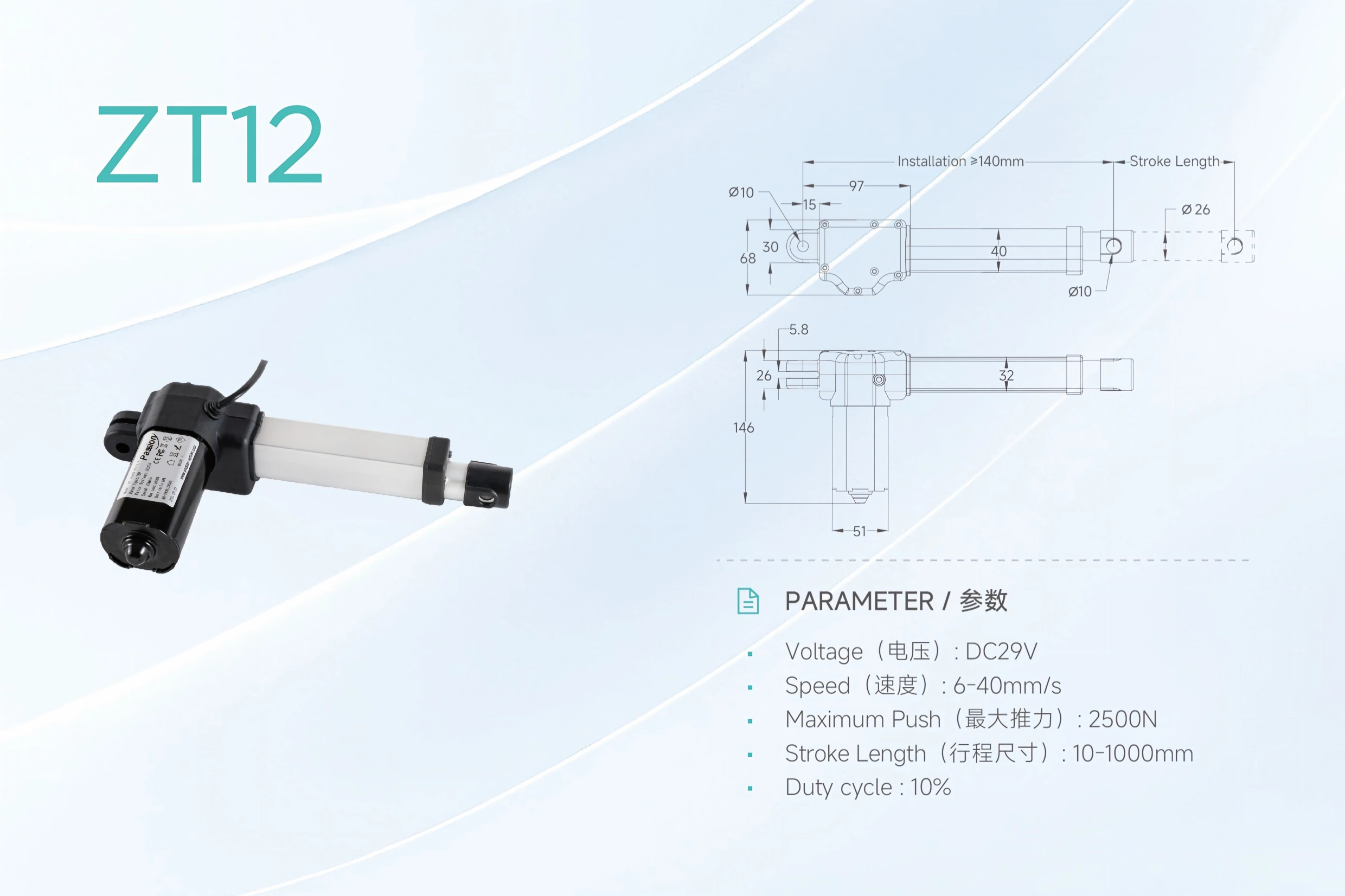

Ähnliche Hübe können unterschiedliche eingezogene Längen, Montagemittel, Führungsstrukturen und Kabelbereinigungen erfordern.
Zwei Hebekomponenten können denselben Hub bieten und dennoch sehr unterschiedliche Verpackungsanforderungen haben.
Eine kompakte Maschine könnte daher durch die geschlossene Länge begrenzt sein, bevor sie durch die Kraft eingeschränkt wird.
Überprüfen Sie das vollständige CAD-Gehäuse.
An beiden Reise-Extremen überprüfen:
- strukturelle Kollision;
- Kabelquetsch;
- Steckerinterferenzen;
- Winkel des Halters;
- Führungsausrichtung;
- harter Anschlag;
- Toleranzstaffel.
Die Bewegungsachse sollte während der gesamten Bewegung hauptsächlich axial beladen bleiben.
Schritt 4: Behandeln Sie Halte- und Rücklaufkräfte als separate Anforderungen.
Eine der wichtigsten Fragen zur vertikalen Bewegung ist:
Was passiert, wenn die Stromversorgung unterbrochen wird?
Eine Komponente kann die Last erfolgreich heben und ist trotzdem ungeeignet, wenn die Schwerkraft sie zurückdrücken kann.
Mögliche Anforderungen sind:
- kein Lastdriften;
- mechanische Selbstsperrung;
- bremsgehaltene Position;
- kontrolliertes Absenken;
- gegenbalancierte Abwärtsbewegung;
- sichere manuelle Freigabe.
PBC Linear und Thomson heben beide Rücklauf-/Lastdriftüberlegungen bei schraubengeführten vertikalen Bewegungen hervor.
Gehen Sie nicht davon aus, dass ein Schraubentyp unter allen Last- und Schmierbedingungen selbstsperrend ist.
Definieren Sie den Zustand bei ausgeschaltetem Strom.
Das Anforderungsblatt sollte angeben:
- ob die Last die Position halten muss;
- maximal zulässiges Driften;
- ob eine Bremse erforderlich ist;
- Logik zur Bremsfreigabe;
- Verhalten nach Stromausfall;
- Verhalten nach Antriebsfehler;
- manuelle Wiederherstellungsmethode.
Die Bewertung des Bewegungsforces beweist keines dieser Verhaltensweisen.
Schritt 5: Definieren Sie die Geschwindigkeit unter Last.
Kataloggeschwindigkeiten ohne Last können nützlich sein für den Vergleich, aber die Maschine benötigt eine Geschwindigkeitsanforderung unter Last;.
Spezifizieren:
- Ziel-Reisezeit;
- Beschleunigung;
- Verzögerung;
- beladene Geschwindigkeit;
- Stoppa-bstand;
- Geschwindigkeitstoleranz;
- niedrig-lineare Versorgungssituation.
Eine schnellere Achse könnte erfordern:
- mehr Motorleistung;
- höhere Stromstärke;
- andere Übersetzung;
- größeren Bremsaufwand;
- starrere Struktur.
Die Geschwindigkeit sollte daher zusammen mit der Kraft und dem Arbeitszyklus ausgewählt werden.
Schritt 6: Übersetzen Sie den Arbeitszyklus in das tatsächliche Betriebsprofil
Der Arbeitszyklus ist nicht nur ein Prozentsatz.
Aufzeichnen des tatsächlichen Zyklus:
- HebezZeit;
- Haltezeit;
- AbsenkZeit;
- LeerlaufZeit;
- Zyklen pro Stunde;
- gleichzeitige Achsen;
- Umgebungstemperatur;
- Gehäusebelüftung.
Ein Hub, der einmal alle zehn Minuten bewegt, hat sehr unterschiedliche thermische Anforderungen als ein Arbeitsplatz, der kontinuierlich arbeitet.
Der Motor, Antrieb, Schraube, Lager, Stecker und die Stromquelle tragen alle zur thermischen Grenze bei.
Schritt 7: Halten Sie die Seitenlasten und Momente in der Führungsstruktur
Die Hebeachse sollte axiale Kraft liefern.
Die Maschinenführungen sollten verwalten:
- Plattformmomente;
- exzentrische Last;
- Schrägstellungen;
- Seitenkräfte;
- drehende Sicherung.
Nützliche Überprüfungen umfassen:
- Führungsparallelität;
- Lager-Vorspannung;
- Rahmensteifigkeit;
- Toleranz der Befestigungspunkte;
- Winkelauslenkung;
- Drehfreiheit;
- Lastcenter.
Wenn die Führungsstruktur blockiert, steigt der Motorstrom und die Lebensdauer kann sinken.
Eine höhere Kraftbewertung behebt keine schlechte Ausrichtung.
Schritt 8: Entscheiden Sie, ob ein Hebepunkt ausreichend ist
Eine einzelne Achse kann die Maschine vereinfachen, wenn:
- die Plattform schmal ist;
- die Last zentriert ist;
- das Führungssystem torsionssteif ist;
- der Kraftweg gut ausgerichtet ist.
Mehrere Hebepunkte können erforderlich sein, wenn:
- die Plattform breit ist;
- die Last verteilt ist;
- die strukturelle Steifigkeit mehrere Stützen erfordert;
- ein zentraler Antrieb nicht praktisch ist.

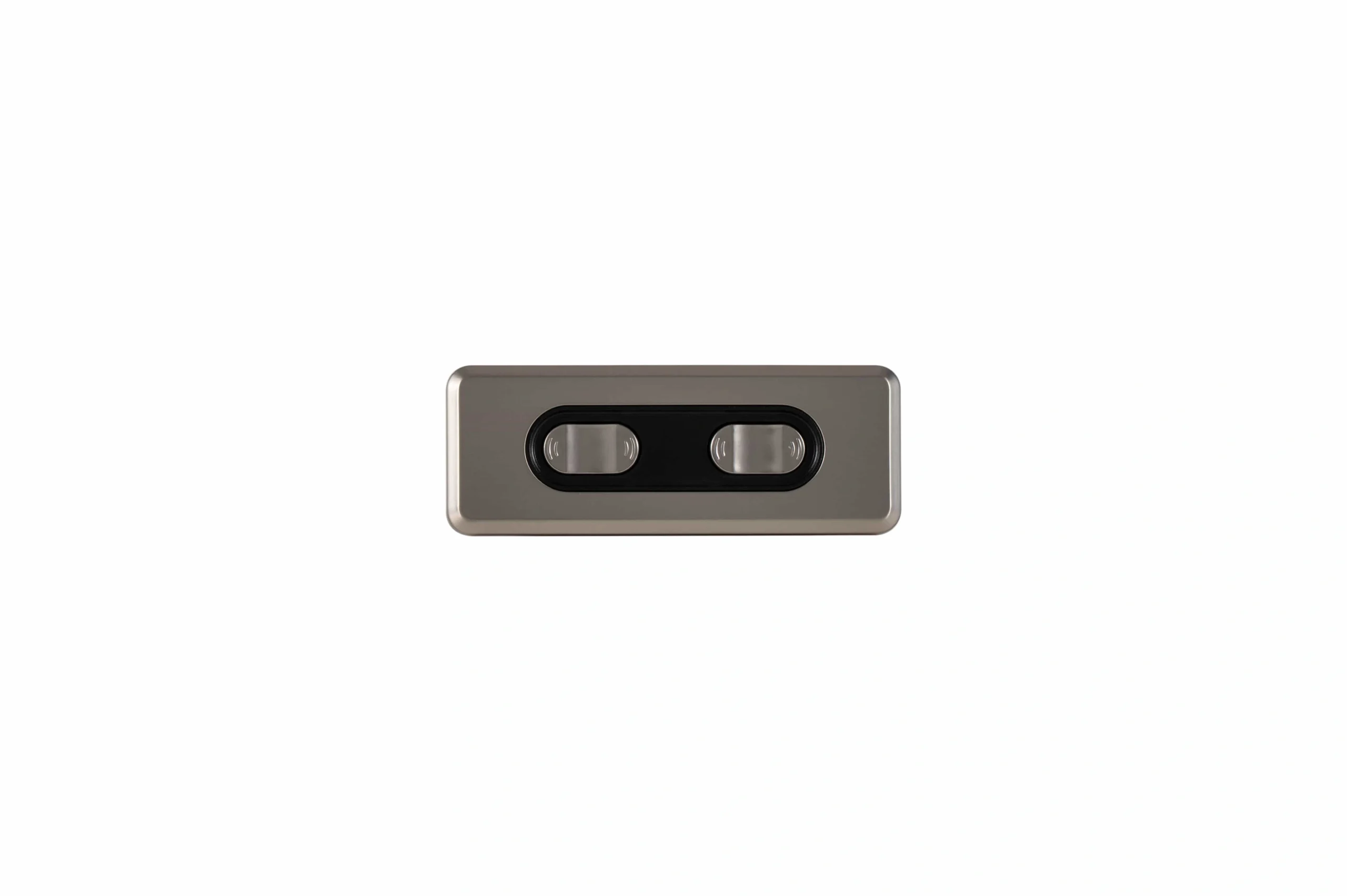

Mehrere Achsen erfordern eine Synchronisationsspezifikation
Wenn zwei oder mehr Achsen die gleiche Struktur unterstützen, definieren Sie:
- Rückmeldeart;
- Anzahl der Kanäle;
- zulässige Positionsabweichung;
- maximale Folgenfehler;
- Korrekturstrategie;
- Stoppverhalten, wenn eine Achse stagniert;
- Zurücksetz-/Nulllaufverhalten;
- Annahme der Lastverteilung.
Mehrere Hebepunkte erfordern definierte Kanalverhalten, Rückmeldungen, Abweichungsgrenzen und Fehlermeldungen.
Das Senden desselben Befehls an mehrere Motoren ist kein Beweis dafür, dass die Plattform eben bleibt.
Für koordiniertes Heben überprüfen Sie Synchronisation mehrerer Motoren als separate Systemanforderung.
Schritt 9: Definieren Sie Leistung und Steuerungen als Teil der mechanischen Auswahl.
Eine mechanisch geeignete Achse ist nicht gültig, wenn das elektrische System sie nicht unterstützen kann.
Einfrieren:
- Versorgungsspannungsbereich;
- Stromaufnahme;
- Start-/Spitzestrom;
- Motorantriebsschnittstelle;
- Gleichzeitiger Bewegungsstrom;
- Kabellänge;
- Leitergröße;
- Steckverbinderbewertung;
- Sicherung/Strombegrenzung;
- Rückführschnittstelle;
- Grenzeingänge;
- PLC oder lokale Steuerungen;
- Reset-/Homing-Verhalten.
Für bekannte Komponenten-Kandidaten verwenden Sie Systemkompatibilität um die Schnittstellen gemeinsam zu überprüfen.
Schritt 10: Definieren Sie die Umwelt- und Eindringschutzanforderungen
Industrielle Hebezeuge können in betrieben werden:
- Staub;
- Feuchtigkeit;
- Reinigungsbereich;
- Außenbedingungen;
- korrosiven Atmosphären;
- hohen oder niedrigen Temperaturen;
- Vibration;
- Schock.
Die Anforderung sollte die tatsächliche Umgebung festlegen.
Gehen Sie nicht davon aus, dass eine Gehäusebewertung allein die langfristige Eignung für alle Umweltbedingungen beweist.
Berücksichtigen Sie auch:
- Kabelmantelmaterial;
- Steckverbinderabdichtung;
- Korrosionsschutz;
- Temperaturbereich des Schmiermittels;
- Kondensatbildung;
- Wartungszugang.
Schritt 11: Inspektions- und Lebenszyklusanforderungen einbeziehen
Die OEM-Spezifikation sollte definieren, was über die Maschinenlebensdauer inspiziert wird.
Beispiele:
- Zustand der Befestigungselemente;
- Führungsverschleiß;
- Rückschlag;
- Schraubenschmierung;
- Bremsfunktion;
- Kabelschaden;
- Steckverbindungsrückhalt;
- Geräuschzunahme;
- Stromerhöhung;
- Positionsdrift.
Ein Lebenszyklusplan sollte enthalten:
- erwartete Zyklen;
- vertreterlast;
- Umweltbedingungen;
- Wartungsintervall;
- Abnahmebedingungen nach dem Test.
Schritt 12: Die schlimmsten plausiblen Bedingungen validieren
Die Produktionsvalidierung sollte die genaue Maschinenkonfiguration verwenden.
Last
- maximale Zuladung;
- maximale bewegliche Struktur;
- exzentrische Last;
- Reibung bei schlechtester Toleranz;
- schlechte Versorgungsbedingungen.
Bewegung
- volle Bewegung;
- beladene Geschwindigkeit;
- Beschleunigung/Verzögerung;
- Stoppverhalten;
- wiederholte Zyklen.
Halten
- stromloses Halten;
- Rücklauf-/Drift-Test;
- Bremsentest, falls verwendet;
- Stromausfallreaktion.
Ausrichtung
- Führungsparallelität;
- Winkelauslenkung;
- Seitenlastprüfung;
- Vollhubbindungsprüfung.
Mehrachsen-
- Synchronisation;
- Einachsenfehler;
- Positionsabweichung;
- Wiederherstellung/Zurücksetzen.
Elektrisch
- Startstrom;
- Stromaufnahme;
- Spitzen-/Stillstandsbedingungen;
- Spannungsabfall;
- Temperatur des Steckverbinders.
Umgebung und Lebensdauer
- Last-/Thermischer Test;
- Temperatur;
- Verschmutzung;
- Kabelbiegen;
- Lebenszyklustest.
Die Produktionsfreigabe sollte den validierten mechanischen, elektrischen, Parameter- und Inspektionszustand erhalten.
Die genaue mechanische, elektrische, Firmware-, Parameter- und Inspektionsrevision, die bei der Validierung verwendet wird, sollte dokumentiert werden.
OEM-Anforderungen für das Heben
Bevor Sie eine endgültige Produktanpassung anfordern, frieren Sie ein:
Mechanisch
- Nutzlast;
- bewegt sich Masse;
- Lastrichtung;
- Beschleunigung;
- Führung Reibung;
- Sicherheitsmarge;
- Hub;
- eingezogene Länge;
- Montagegeometrie;
- Seitenlastweg.
Halten
- erforderlicher Abschaltzustand;
- erlaubter Drift;
- Bremsanforderung;
- manuelle Wiederherstellung.
Bewegung
- Geschwindigkeit;
- Zykluszeit;
- Betriebszyklus;
- Anzahl der Achsen;
- Synchronisationsgenauigkeit.
Elektrisch
- Spannung;
- Strombudget;
- Rückmeldung;
- Steuerungen;
- Kabellänge;
- Anschlussanforderungen.
Umwelt
- Temperatur;
- Staub/Flüssigkeit;
- Korrosion;
- Vibration/Schock;
- Servicezugang.
Validierung
- Schlimmste Last;
- Thermische Zyklen;
- Haltetest;
- Fehlertest;
- Lebenszyklusziel.
Nachdem diese Eingaben definiert sind, kann der Produktwähler den Kandidatenraum eingrenzen.
Für den kommerziellen industrialisierten Lösungskontext verwenden Sie die Seite zur industriellen Automatisierung. Für projektspezifische Überprüfungen senden Sie das ausgefüllte Anforderungsblatt durch ServoCylMotion Kontakt.
Häufig gestellte Fragen
Welche Last sollte für die Auswahl des industriellen Hebens verwendet werden?
Verwenden Sie die gesamte bewegliche Last: Nutzlast, bewegliche Plattform/Vorrichtung, Führungsreibung, Beschleunigung, Ungleichgewicht und jede externe Kraft – nicht nur die Nutzlast.
Warum ist die Rückführung eine separate Anforderung?
Weil ein Gerät genügend Kraft erzeugen kann, um eine Last zu heben, aber dennoch eine gravitationsgesteuerte Bewegung zulässt, wenn die Energie entfernt wird. Das Haltverhalten muss separat überprüft werden.
Warum ist die zurückgezogene Länge wichtig?
Weil die Achse physisch in die Maschine in ihrer geschlossenen Position passen muss. Nur der Hub definiert nicht das Installationsvolumen.
Wann sind mehrere Hebepunkte erforderlich?
Sie können für breite Plattformen, verteilte Lasten oder Strukturen, die nicht effektiv von einem Punkt aus betrieben werden können, erforderlich sein. Wenn mehrere Achsen verwendet werden, müssen Synchronisation und Fehlerverhalten spezifiziert werden.
Wie sollte der Arbeitszyklus definiert werden?
Verwenden Sie das tatsächliche Lauf-/Ruheprofil unter repräsentativer Last und Umgebungstemperatur, einschließlich gleichzeitiger Achsbetrieb, wo zutreffend.
Was sollte vor der Produktion validiert werden?
Schlimmste Last, vollständiger Hub, belastete Geschwindigkeit, Halten/Rückführung, Duty-/Thermisches Verhalten, Ausrichtung, Multi-Achsen-Synchronisation, Leistung, Fehler, Umgebung und Lebenszyklus sollten alle in der produktionsabsichtlichen Maschine validiert werden.
