ボールスクリュー対アクメスクリュー対ローラスクリューのリニアモーション

アクメ、ボール、ローラスクリューはすべて回転運動を直線運動に変換しますが、荷重の伝達方法は異なります。 アクメ設計は主にスクリューとナットの間の滑り接触に依存しています。ボールスクリューはその滑りの多くを循環するボールで置き換えます。ローラスクリューは複数のねじローラーを通じて荷重を分散します。それらの接触メカニズムは、効率、力密度、速度、位置決め、保持動作、サービス寿命、保守、およびコストのトレードオフを形成します。

完全なエンジニアリングフレームワークについては、こちらをご覧ください電動シリンダーエンジニアリング選択ガイド.

すべての機械で一つの勝者は存在しません。バックドライビングに抵抗する必要がある低サイクルメカニズムは、スライディングスクリューが有利です。高速位置決め軸は通常ボールスクリューの恩恵を受けます。コンパクトで高力、高サイクルの軸はローラスクリューを正当化するかもしれません。正しい選択は技術ラベルではなく、動作点から始まります。

クイック比較：アクメ対ボール対ローラスクリュー

決定要因	アクメ / 台形スクリュー	ボールねじ	ローラーねじ
荷重伝達	滑りスレッド接触	循環ボール	複数のねじローラー
摩擦と効率	摩擦が高く、一般には効率が低い	転がり摩擦が低く、一般には効率が高い	ボールスクリューよりも接触が多く、高効率
力密度	多くの中程度の力のタスクに適しています	サイズと形状に応じて中程度から高い	与えられたパッケージサイズに対して非常に高い潜在能力
速度と使用量	摩擦が許容できる場合は、適度な速度と使用量に最適	高速および頻繁なサイクリングに強く適合します	高力、高サイクル率、厳しい加速に強く適合します
バックラッシュ制御	摩耗とナット設計が重要です。逆バックラッシュの配置が可能です	プレロードにより軸方向の遊びを減少させることができます	高剛性とプレロードのオプションが一般的です
バックドライビング	バックドライビングに対してより抵抗が少ないことが多いですが、確認が必要です	摩擦が低いため、バックドライビングがより起こりやすい	バックドライブ可能; ホールディング戦略を確認する必要があります
ライフ挙動	スライディング摩耗は寿命を予測しづらくする可能性があります	ローリングコンタクト疲労寿命はより予測可能です	高接触密度は要求負荷下で長寿命をサポートできます
ノイズ	適切なナット材料で静音化できる場合があります	ボール循環は騒音を加える可能性があります	製品設計、プリロード、速度、およびローラーの関与が騒音を決定します
メンテナンス	ナットの材料や潤滑戦略は大きく異なります	潤滑と汚染管理が重要です	潤滑、アライメント、および汚染管理が重要です
初期価格	通常は最も低い	通常はシンプルなスライディングスクリューよりも高い	通常は最も高い
典型的な出発点	コストやホールディングが重要なシンプルな低サイクル動作	速度と負荷要求を持つ汎用精密動作	コンパクトな高力または非常に高サイクル動作

表は示しています 選択傾向、普遍的な評価ではありません。直径、リード、プリロード、サポートベアリング、ストローク、潤滑、アライメント、荷重スペクトル、環境により、実際の結果が変わる可能性があります。

まず、アクメとすべてのリードスクリューは同じではない

A リードスクリュー は回転を直線移動に変換するスクリューとナットのメカニズムを指す広義の用語です。アクメは台形のねじ山を持つ一般的なリードスクリューの一形態です。メトリックの台形スクリューは密接に関連していますが、用語とねじの幾何学は必ずしも完全に置き換え可能とはみなされるべきではありません。

この違いは、ボールスクリューとリードスクリューを比較する際に重要です。ポリマーナット精密リードスクリュー、青銅ナットアクメアセンブリ、および他のスライディングスクリュー設計は、摩擦、摩耗、潤滑、および位置決めの挙動が非常に異なる場合があります。

トムソン社のリードスクリューとボールスクリューの概要は、基本的な機械的な違いを示しています: ボールスクリューはリサイクルされる回転要素を使用し、リードスクリューはスライディング面に依存しています。

機械的に変わるもの: スライディング面、ボール、またはねじ付きローラー

アクメスクリュー: スライディング接触

Acmeアセンブリでは、スクリューフランクが一致するナット表面に直接押し付けられます。この設計は機械的にシンプルであり、金属または工学ポリマー製ナットと共に使用できます。効率を低下させる同じ滑り摩擦が、荷重がスクリューを後方に駆動しにくくする原因ともなります。

トレードオフは、滑り接触が摩耗を生じさせることです。ナットの材質、潤滑、リード、負荷、使用条件、汚染、温度などが、軸方向の遊びが時間と共にどれだけ早く変化するかに影響します。

ボールスクリュー：転動ボール

ボールスクリューは、スクリューのレースウェイとボールナットの間にボールを使用します。ボールはスクリューまたはナットが回転する際に返却経路を通って循環します。転動接触は通常の滑りスクリューと比較して摩擦を大幅に削減するため、摩擦による入力トルクの損失が少なくなります。

ボールリターンシステム、予圧、シール、サポートベアリング、リード、潤滑が、最終的なパフォーマンスに影響を与えます。高効率は価値がありますが、これにより負荷がかかった軸が逆回転しやすくなる可能性もあります。

ローラスクリュー：複数の螺旋ローラー

プラネタリーローラスクリューは、スクリューとナットの間に複数の螺旋ローラーを使用します。多数の接触点が、同じ空間でボールナットが提供できるよりも多くの転動インターフェースに負荷を分散させます。

その幾何学が、ローラー技術が高力密度、高剛性、ショックに強い用途、長寿命ターゲットに適している主な理由です。また、製造および組立の複雑さが増します。

Machine Designの3ウェイスクリュー比較は、これら3つの接触アプローチの有用なメカニズムレベルの概要を提供します。

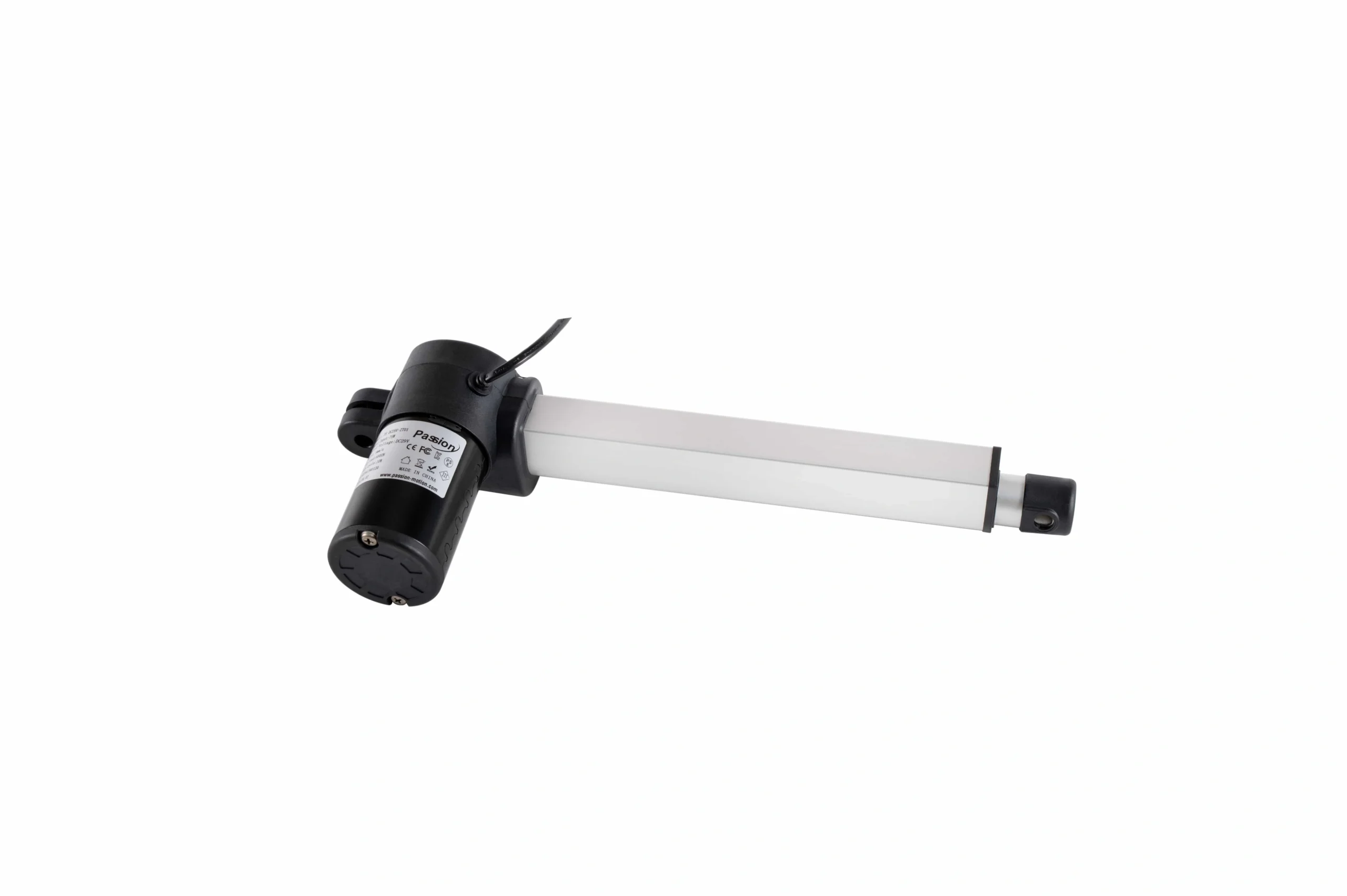

スクリュー機構は完全なモーションアセンブリの内部で機能し、外部の形状だけでは内部のスクリュー技術を特定することはできません。

効率はモータートルク、熱、保持動作に変化をもたらします。

効率は単なるエネルギーの数値ではありません。モーターから必要なトルク、スクリューとナットのインターフェースで生成される熱、外部荷重がスクリューを逆回転させる傾向に変化をもたらします。

簡略化されたスクリュー力関係は次のように表現できます：

T ≈ F × L ／ (2π × η)

ここで:

T は入力トルクで、
F は軸力、
L はスクリューリードで、
η は機械効率です。

この式は、同じ軸力とリードで、効率が低いほどより多くの入力トルクが必要であるというトレードオフを示すのに役立ちます。これはなし完全なサイズ決定方程式です。なぜなら、ベアリング抵抗、プレロード、加速、重力、シール、カップリング損失、ギアボックス損失、およびブレークアウェイ摩擦が需要を追加する可能性があるからです。

アクメ設計の場合、効率はナット材、リード、潤滑、および負荷によって大きく変動する可能性があります。ボールスクリューの場合、転がり接触は一般的にはるかに高い効率を生み出します。ローラスクリューも転がり要素で動作しますが、彼らの大きな接触面積と内部動作により、ボールスクリューの効率を超えると自動的に仮定してはいけません。

Tolomaticのスクリュー選択ガイドは、アプリケーション変数がどのように効率比較に付随する必要があるかを示しています。

力密度、剛性、およびサービスライフ

スクリューは設計レビューに失敗するいくつかの異なる理由があります：静的強度が不十分、動的寿命が不十分、弾性的な変位が大きすぎる、接触応力が過剰、熱限界、またはパッケージが大きすぎるなどです。

アクメで十分なとき

滑りスクリューは、必要な力と任務が適度で、速度が控えめで、ナットの摩耗が徐々に許容される場合に適切な選択になることがあります。そのシンプルなナット設計は、交換を簡単にすることもできます。

重要な制限は、滑り摩耗がボールおよびローラーシステム用の予測可能な転がり接触疲労モデルを提供しないことです。環境、潤滑、ナット材、負荷、および任務は、バックラッシュが時間とともにどのように変化するかに大きな影響を与える可能性があります。

ボールスクリューが強力な汎用選択肢である理由

ボールスクリューは、比較的低い摩擦と良好な荷重能力、速度、再現性、予測可能な疲労寿命法を組み合わせています。これにより、頻繁に逆転するか、制御された位置決めを必要とする自動化軸の一般的な出発点となります。

ボールねじは実際の荷重スペクトルからサイズを決定する必要があります。ピークフォースだけでは寿命を説明できず、非常に短い高荷重は、サイクルのほとんどを通じて繰り返される低荷重とは異なる影響を及ぼす可能性があります。

ローラーねじがより多くの複雑さを正当化する場合

ローラーねじは、同じ直径内により多くの荷重分配接触を配置します。これにより、軸方向の剛性、動的荷重能力、およびコンパクトなパッケージ内での使用可能な寿命が向上します。

しかし、「より多くの接触」は、自動的にローラー技術を選択する理由ではありません。ムーグのボール対ローラー技術の議論は、異なるボールねじのサイズや構成が、時には同じアプリケーション目標を達成できることを示しています。したがって、役立つ比較は インストールされたパッケージごとの必要性能と寿命目標です。技術ラベルではありません。

速度、デューティサイクル、ロングストローク限界

高い線形速度は、ナット設計以上の要素に依存します。ねじリードは回転ごとの移動量を決定し、ねじ直径、未支持長、支持配置が安全な回転速度に影響を与えます。

長いねじの場合、特に重要になる2つのチェックがあります：

臨界速度： 回転するねじは共振状態に達し、ナットが荷重限界に達する前にしなり始める可能性があります。
柱の座屈： 圧縮状態の長いねじは、材料またはナットが公称力定格に達する前に不安定になる可能性があります。

したがって、設計は十分なナット能力を持ちながらも、ねじが長すぎる、細すぎる、または支持条件に対して回転速度が速すぎるために不適切である可能性があります。

デューティサイクルは熱的要素を追加します。繰り返しの加速、予荷重、ベアリング摩擦、シール、およびねじ摩擦がすべて熱を生成します。高サイクルの軸は、完全な動作プロファイルを使用して見直す必要があります：移動距離、速度、加速度、滞留、反転、各セグメント中の力、および時間あたりのサイクル数。

使用するアクチュエーターサイズ選定リソース力、移動、速度、デューティを整理し、詳細な構成を比較する前に。

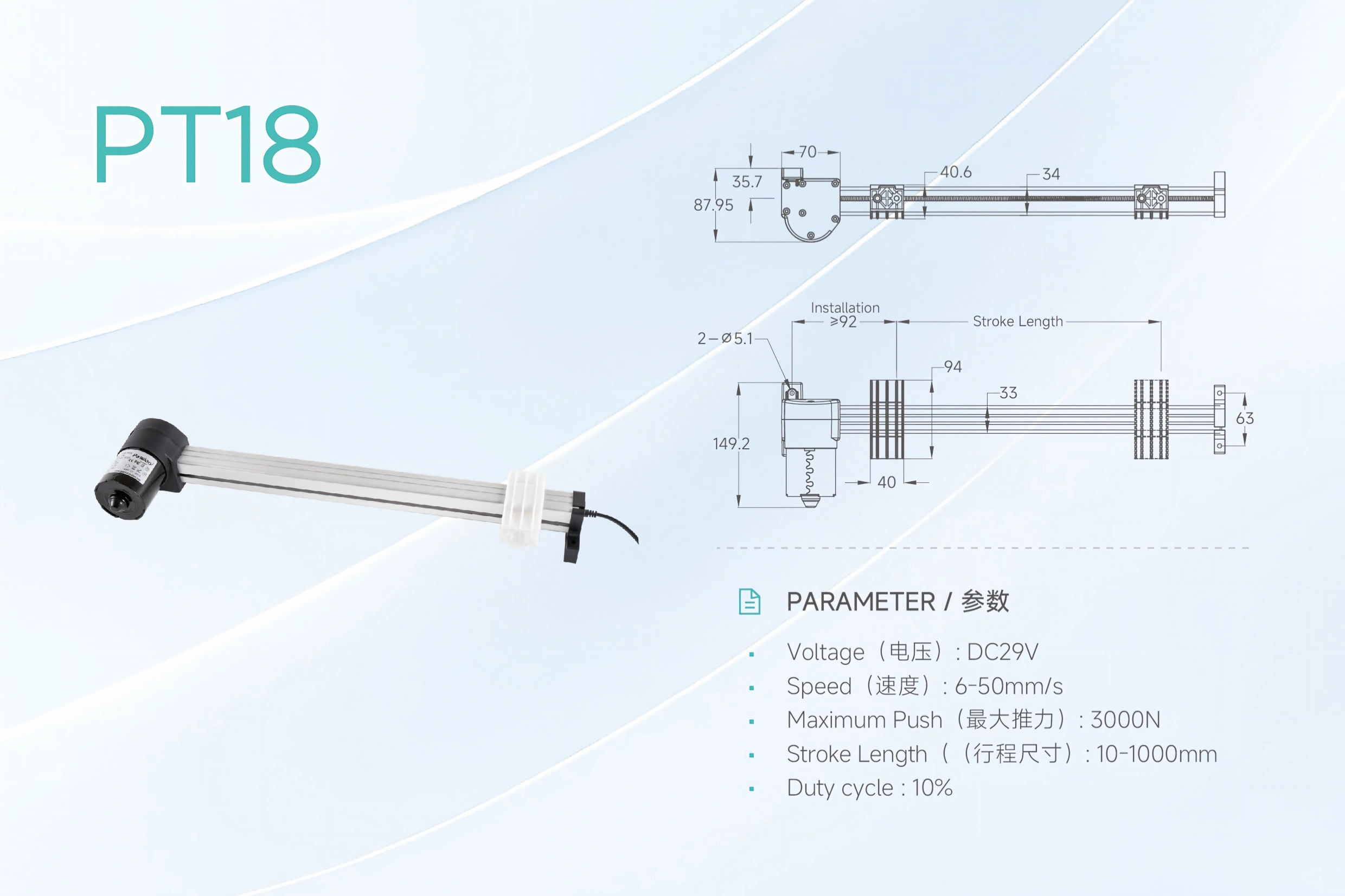

スクリューの選択は、トラベル、ガイダンス、支持条件、およびその他の運動軸と合わせて確認する必要があります。

バックラッシュ、プリロード、精度、再現性は異なる問題です。

これらの用語はしばしば混同されますが、異なる挙動を説明します。

バックラッシュまたは軸方向の遊び は、方向が反転するときの失われた動きです。
プリロード 内部接触力を発生させることによってクリアランスを意図的に取り除きます。
リード精度 線形移動が距離ごとの回転あたりの意図した移動にどれほど近いかを説明します。
再現性 軸が位置に戻る際の一貫性を説明します。
剛性軸方向の荷重変化に伴うシステムの変位量を説明します。

低バックラッシュ機構は、長いストロークで自動的に高精度であるわけではなく、高いリード精度のスクリューでも、ベアリング、カップリング、ガイド、取り付け面、またはフィードバックが誤差を引き起こす場合、システムの再現性が悪いことがあります。

プリロードは無料ではありません。軸方向の遊びを減少させ、剛性を増すことができますが、追加の内部荷重は摩擦、トルク、熱、およびベアリングやレースウェイの需要を増加させます。アプリケーションの実際の逆転と剛性要求からプリロードを選択し、デフォルトで最大利用可能なプリロードを指定するのは避けてください。

バックドライビングと垂直保持は別途検討する必要があります。

バックドライビングは、外部の軸方向荷重がスクリューを回転させるのに十分なトルクを生成する場合に発生します。この傾向は、効率、リード、摩擦、及び荷重に密接に関連しています。

スライディングスクリューは、ボールやローラースクリューよりもバックドライビングに対する抵抗が大きいことが多く、これがリフティングや保持機構で有用である場合があります。それはなしすべてのアクメ構成が自己ロックするわけではありません。

垂直軸については、別の一連の質問が必要です。

モーターのトルクが取り除かれた場合はどうなりますか？
重力またはプロセス荷重が軸を動かせますか？
制御された降下が許容されますか？
位置を保持するためにブレーキが必要ですか？
安全上重要な状態に対する別の機械的拘束がありますか？
摩耗、潤滑の変化、または温度変化による摩擦の後、何が起こりますか？

意図しない動作が人、工具、または機械に危害を及ぼす可能性がある場合、一般的なねじ型の仮定に依存しないでください。実際の保持方法と故障応答を検証してください。

潤滑、汚染、騒音、およびメンテナンス

最低メンテナンスの選択肢は、稼働環境によって異なります。

適切なポリマーナットを備えたアクメねじは静かに動作し、一部の設計では追加の潤滑剤がほとんど不要です。金属製スライドナットは潤滑が必要であり、経年劣化に伴い摩耗物を増加させる可能性があります。

ボールねじとローラーねじは、通常、制御された潤滑と精密転がり接触の保護に大きく依存します。シール、カバー、潤滑剤の選択、再潤滑間隔、汚染レベル、アライメントがすべてサービス計画の一部となります。

騒音は単純なランキングを抵抗します。ボールの戻り経路は聞こえる循環音を生成する可能性があります。ポリマースライドナットは非常に静かに動作する場合があります。ローラーシステムは滑らかに動作することがありますが、ローラーの接触、事前荷重、ギア、ベアリング、潤滑、速度が結果に影響します。騒音が要件である場合は、単一の技術が常に静かであると仮定するのではなく、実際の製品データを比較してください。

初期価格対トータルシステムコスト

初期価格は通常、機械的複雑さとともに上昇します：基本的なスライドねじは精密ボールねじよりも低価格である傾向があり、ローラーねじは通常最高の部品価格を持ちます。

機械レベルの経済性は異なる場合があります。比較してください：

モーターのトルクとモーターのサイズ;
ギアボックスの要件;
ホールディングブレーキハードウェア;
潤滑と保護;
設置とアライメントの手間;
予想されるナットまたはねじの交換;
計画されたメンテナンス;
ダウンタイムコスト;
必要なサービス寿命;
パッケージサイズと機械のスペース価値。

低価格のスライドねじはインターミッテントモーションにおいて最高の経済的選択肢となる場合があります。ボールねじは、より速い軸でモーターやサイクルタイムのペナルティを減少させることができます。ローラーねじは、長寿命またはコンパクトな高力能力が高額なダウンタイムや大型機械構造を防ぐ場合にプレミアムが正当化されます。

要求から選択し、ねじ名からは選ばないでください

ねじ技術を選択する前に、全候補が満たすべき運転ポイントを固定してください。

最終選択は、力、移動距離、速度、稼働率、位置決め、保持動作、環境、および取り付け制約を組み合わせた1つの運転ポイントに基づくべきです。

1. 荷重を定義する

サイクル全体での連続力、ピークプロセス力、加速度力、重力、衝撃イベント、および荷重スペクトルを記録します。

2. 移動距離と設置ジオメトリを定義する

使用可能な移動距離、全ストローク、引き込みおよび伸長スペース、支持されていないねじの長さ、取り付けポイント、および外部ガイダンスを指定します。

3. 動作を定義する

最大および典型的な線形速度、加速度、減速度、移動時間、滞留時間、反転頻度、および1時間あたりのサイクルを設定します。

4. 位置決めを定義する

許容バックラッシュ、再現性、リード精度、剛性、および安定化要件を明確にします。

5. 電源オフ時の動作を定義する

駆動トルクが除去されたときに軸が移動できるかどうか、ブレーキまたは機械的制約が必要かどうかを明示してください。

6. 環境とサービスを定義する

温度、ほこり、湿気、洗浄、潤滑剤制限、汚染感度、メンテナンスアクセス、および計画されたサービス間隔を記録します。

7. 寿命と経済性を定義する

必要なサイクルまたは移動距離の寿命、許容されるメンテナンスウィンドウ、交換戦略、機械スペースの制約、および総コスト目標を設定します。

これらの入力が固定されたら、それに応じて満たすことができる構成のみを比較してください 同じ運転ポイントでもし要求がまだ不完全な場合は、製品選択ツールが次のステップを整理するのに役立ちますので、レビューする前にご利用ください線形動作製品.

どのねじタイプが最も良い出発点ですか？

選択してください アクメまたは他のスライディングリードねじ を、動作が比較的遅いまたは間欠的である場合、シンプルさと初期コストが重要であり、逆行に対する抵抗が必要な場合の最初のオプションとして選択してください。実際の構成における摩耗、バックラッシュの成長、潤滑、および保持動作を確認してください。

選択してください ボールねじ 効率的な動作、高速、頻繁な反転、予測可能な疲労寿命、およびより複雑なメカニズムを正当化する力密度要求なしで制御された位置決めが必要なアプリケーションの最初のオプションとして選択してください。

選択してください ローラーねじ 高い力、軸方向の剛性、衝撃耐性、コンパクトな荷重密度、または非常に高いサイクル寿命が主な制約条件であり、アプリケーションが追加のコンポーネントおよび統合コストをサポートできる場合、最初のオプションとして選択してください。

次に、実際のねじ、ナット、サポート、モーター、ブレーキ、ガイド、および構造をサイズ指定します。技術の選択が範囲を絞りますが、最終的なサイズ指定では完全な構成を確認する必要があります。
